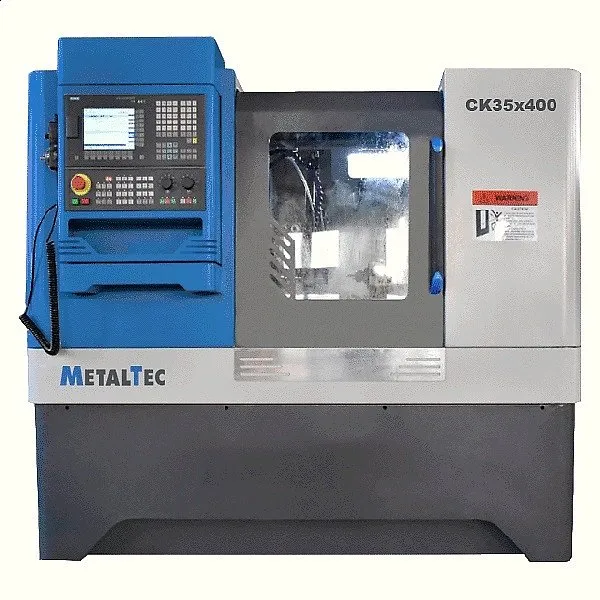

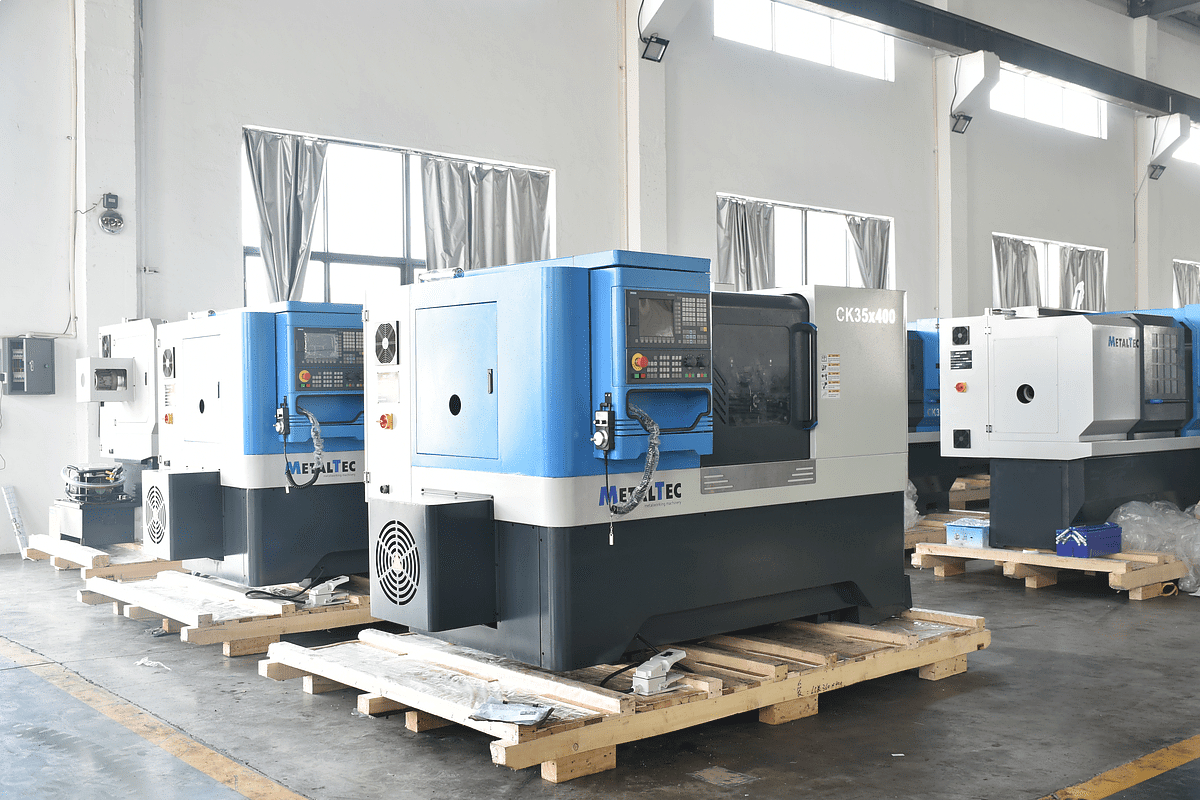

MetalTec CK 35 x 400 (Комплектация ПРОМ+) - Токарный станок ЧПУ с горизонтальной станиной
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие качения
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 49 мм
- Станина имеет индукционную закалку с твердостью HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Гарантия 2 года
- Эргономичный дизайн и удобное расположение основных модулей станка
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Подача смазочно-охлаждающей жидкости в зону резки
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54

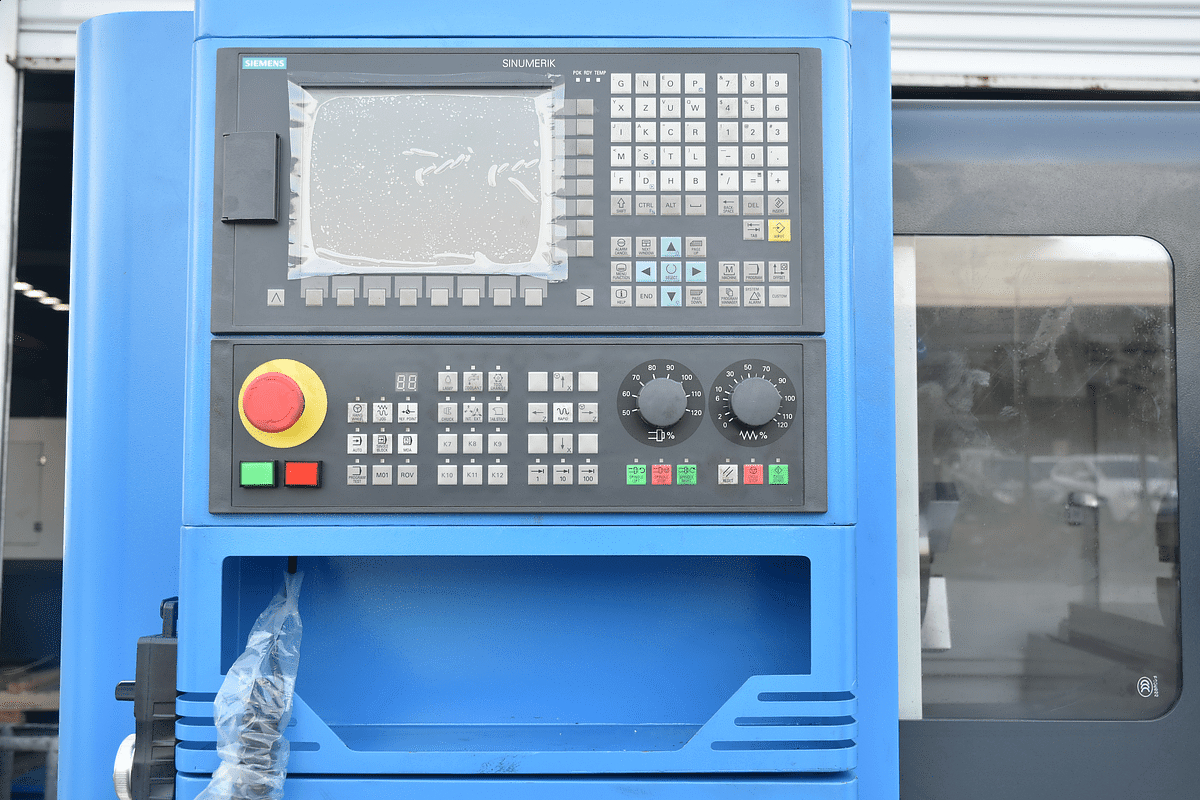

SINUMERIK 808D Advanced Приводная система SINAMICS
SINUMERIK 808D Advanced Приводная система SINAMICS
Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.
Двигатели подачи SINAMICS с их идеальными динамикой и точностью.
Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

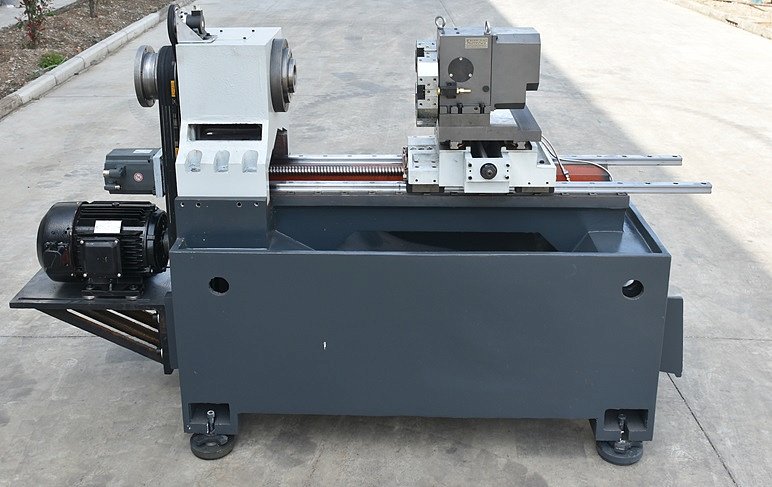

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

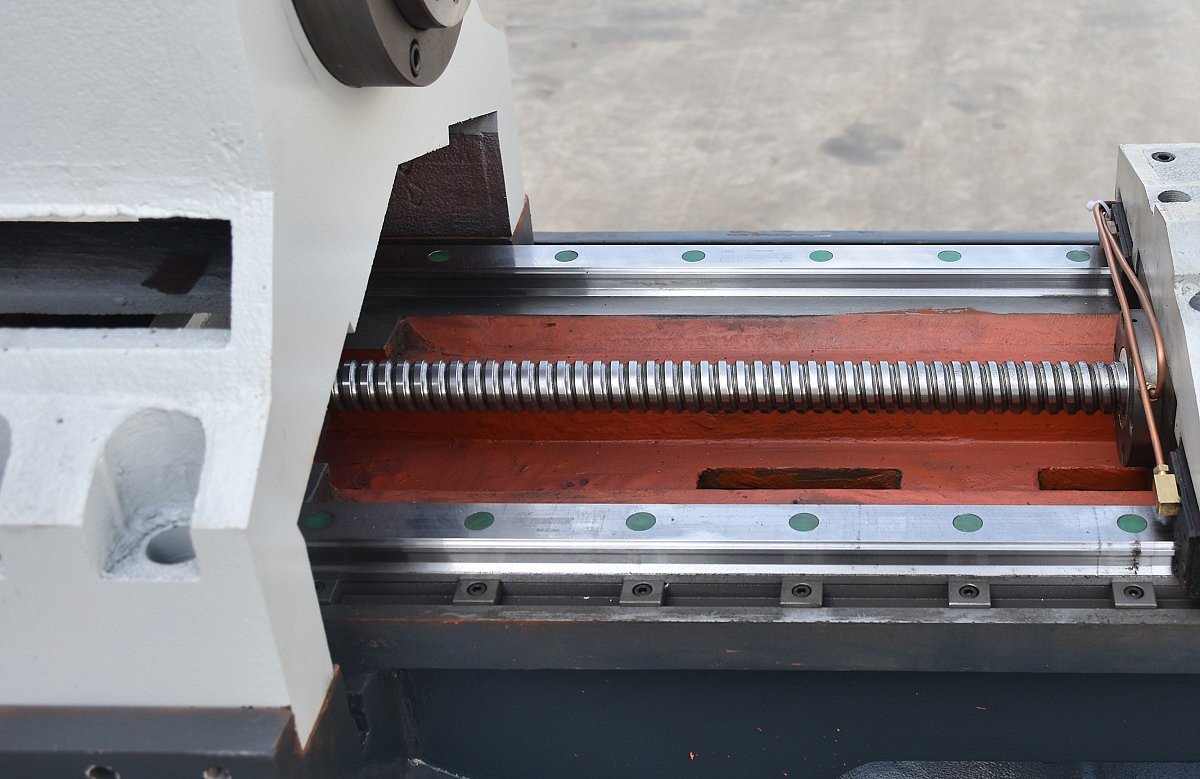

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)
Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.
Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
Основная область применения: станки с ЧПУ и обрабатывающие центры
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
Проходное отверстие шпинделя 49 мм.

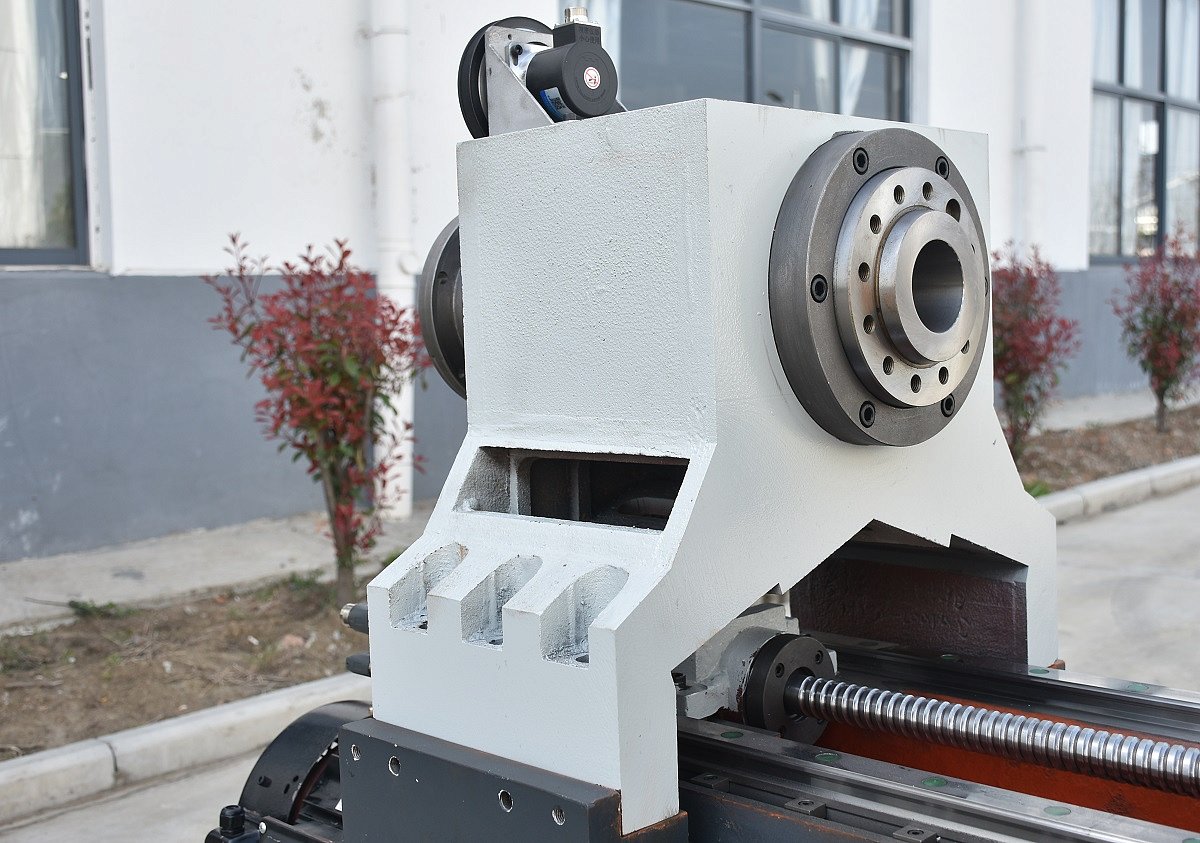

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

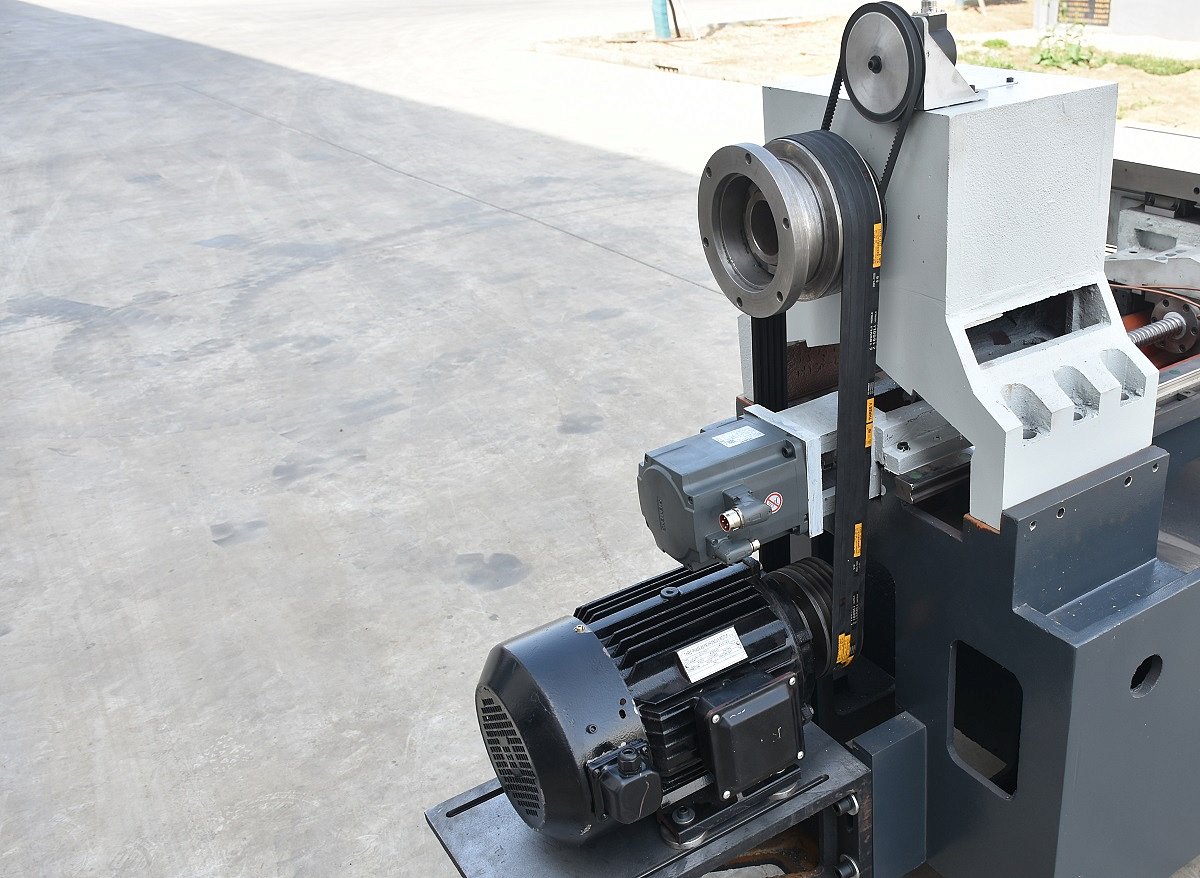

Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
Мощность главного привода - 5,5 кВт.

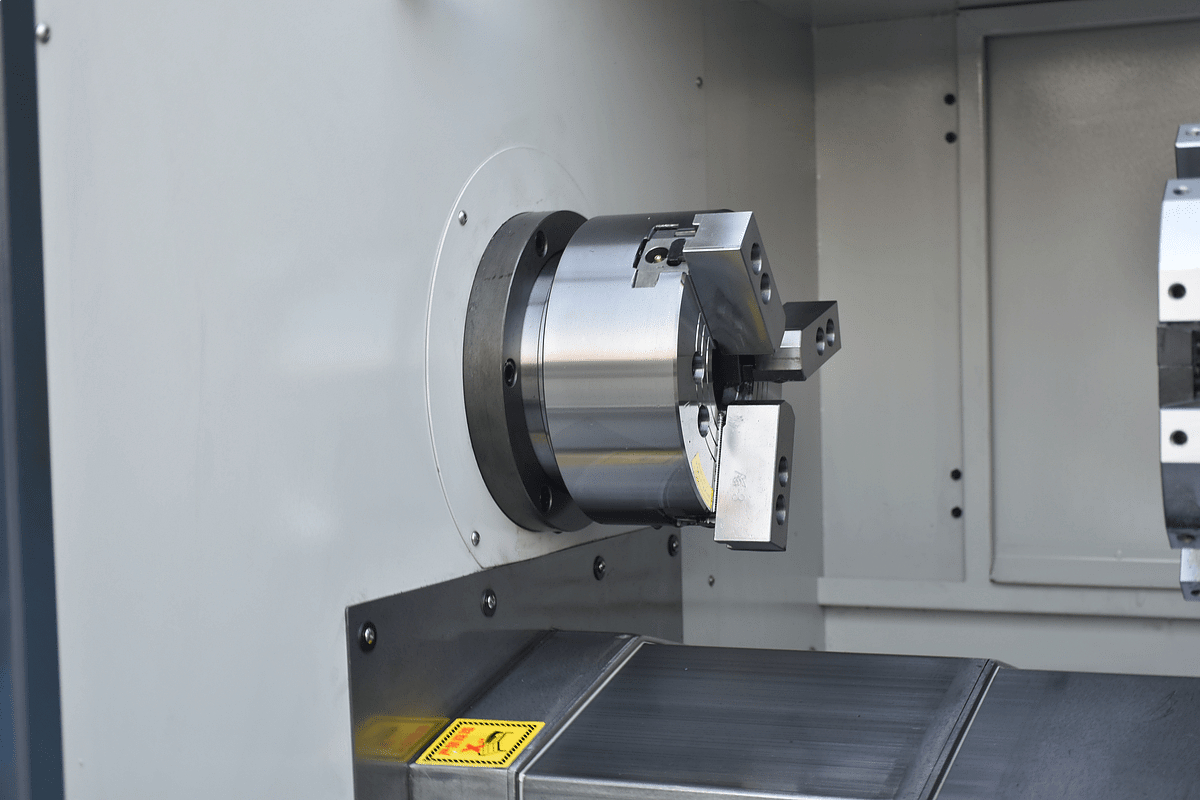

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН
3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН
На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с цанговым зажимом..

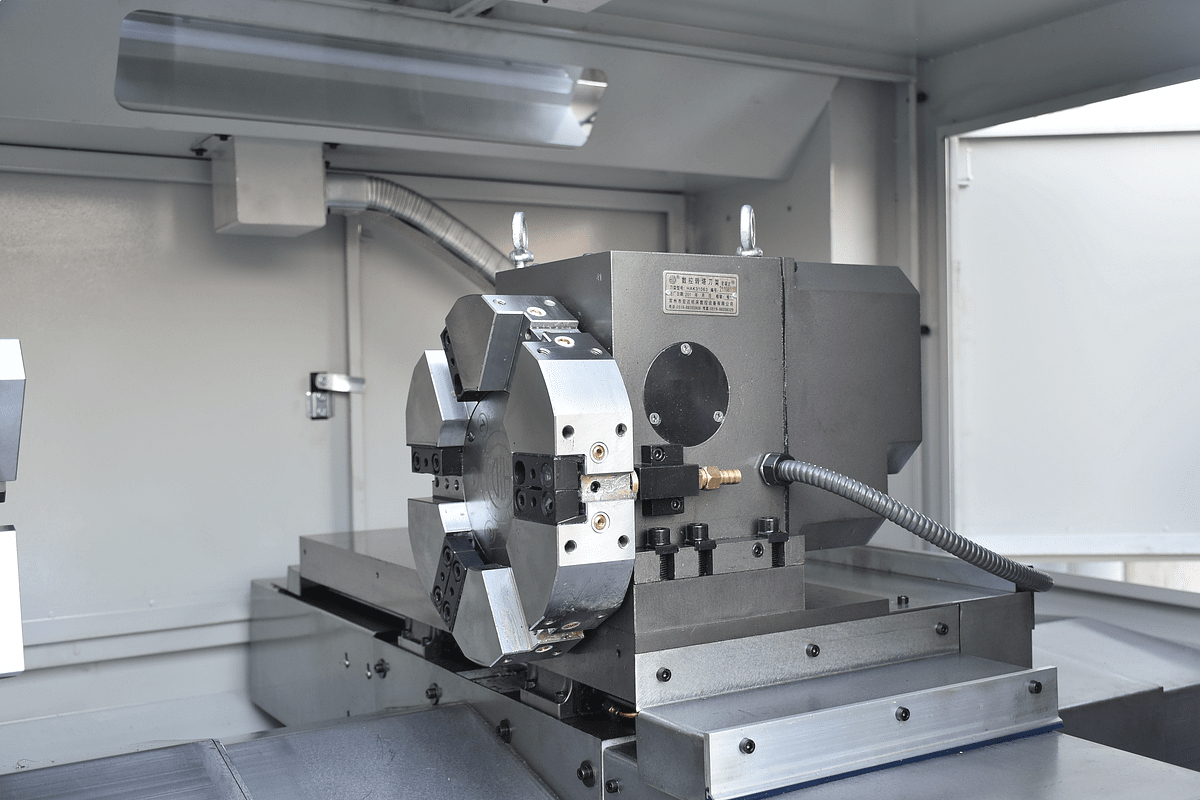

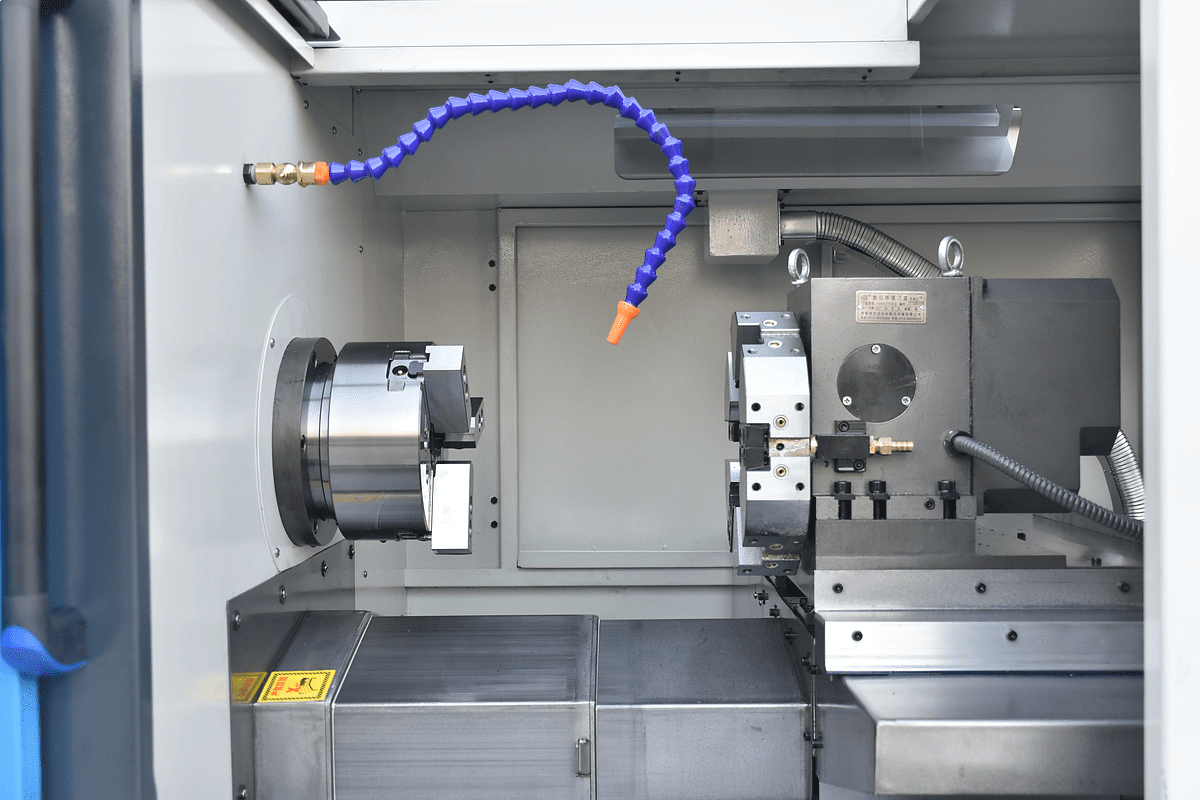

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
Размер устанавливаемого инструмента 20 х 20 мм.
Система подачи СОЖ через револьверную голову.

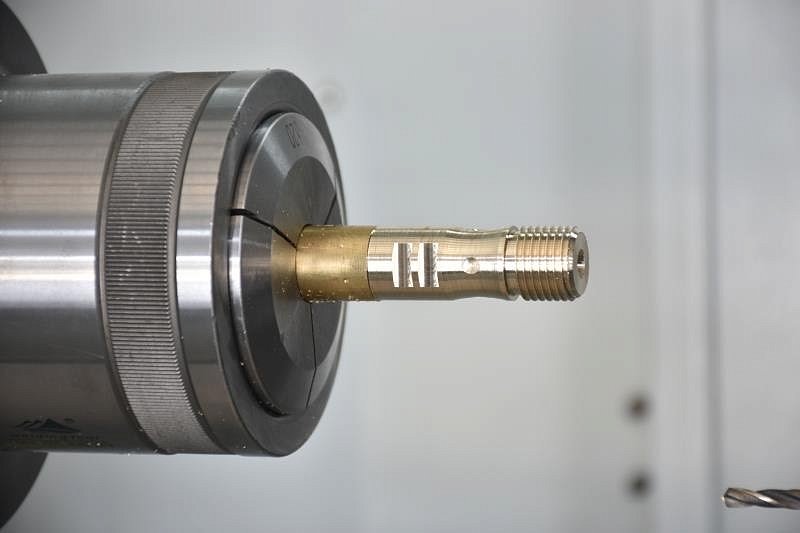

ЦАНГОВЫЙ ПАТРОН
ЦАНГОВЫЙ ПАТРОН
Возможность обработки прутка диаметром от 0 - 45 мм.

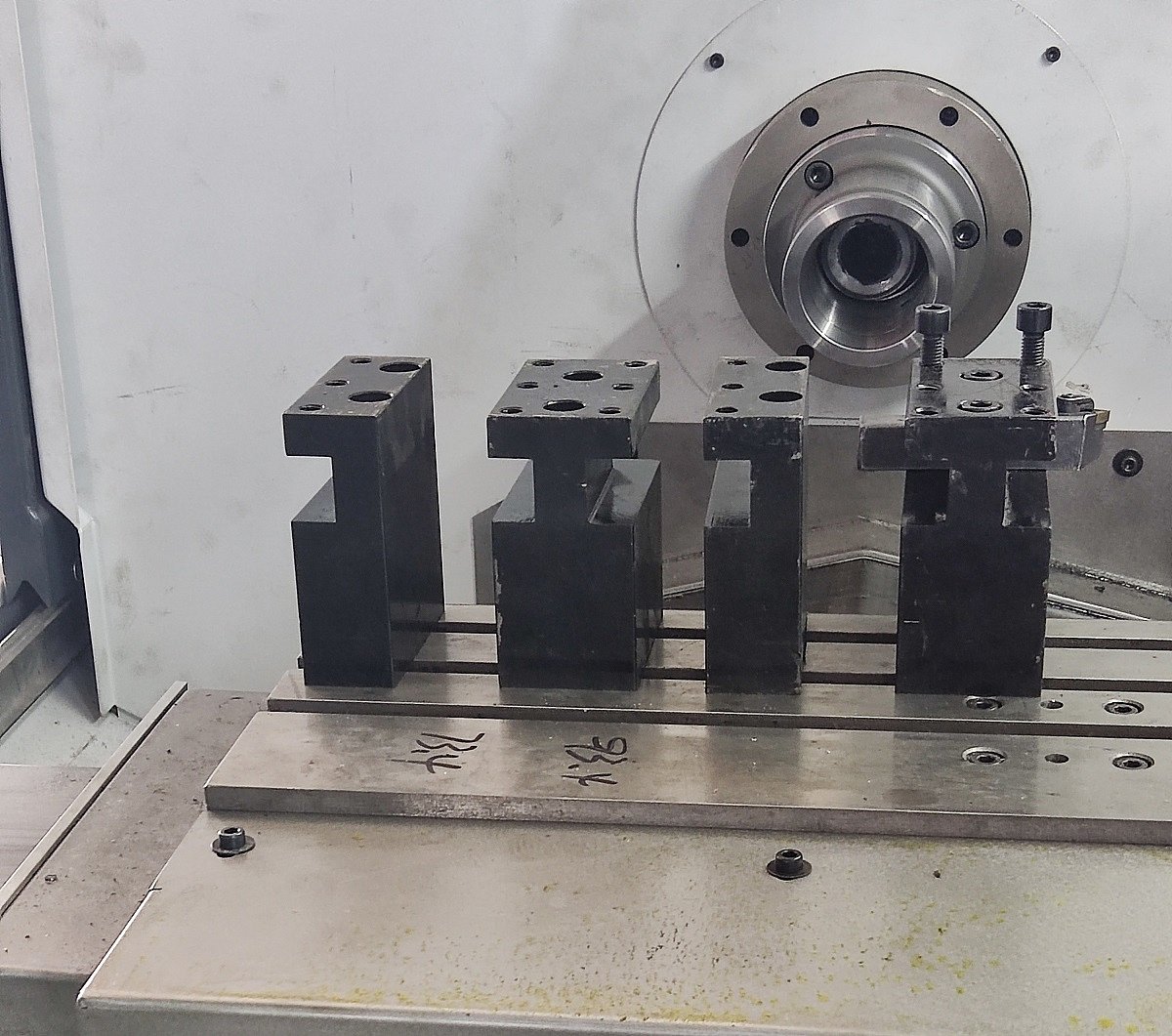

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) с перемещением по оси Y( стандарт для комплектации ПРОМ+)
КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) с перемещением по оси Y( стандарт для комплектации ПРОМ+)
Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.
Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.
Чертеж цангового патрона для комплектации ПРОМ+
Чертеж цангового патрона для комплектации ПРОМ+
Характеристики
- Модель
- MetalTec CK 35 × 400
- Макс. диаметр обработки над суппортом, мм
- 180
- Расстояние между центрами, мм
- 400
- Торец шпинделя
- А2-5
- Ход по оси Х, мм
- 350
- Ход по оси Z, мм
- 250
- Размер инструмента, мм
- 20 × 20
- Длина, мм
- 2050
- Ширина, мм
- 1650
- Высота, мм
- 1880
- Вес, кг
- 2000
- Макс. диаметр обработки над станиной, мм
- 350
- Тип станины
- Твердость направляющих станины
- HRC 50
- Ширина станины, мм
- 350
- Направляющие по оси Z
- Качения (Тайвань)
- Направляющие по оси Х
- Качения (Тайвань)
- Стойка управления
- Siemens 808D Advanced
- Серводвигатели
- Siemens
- Диаметр отверстия в шпинделе, мм
- 45
- Конус шпинделя
- MT6
- Патрон, мм
- 200
- Скорость вращения
- 2500 об/мин
- Х,Z ускоренная подача , м/мин
- 10/12
- Тип установки инструмента, мм
- Количество устанавливаемого инструмента
- 6
- Мощность шпинделя, кВт
- 5.5
- Мощность системы охлаждения, Вт
- 120
- Длина , мм
- 2220
