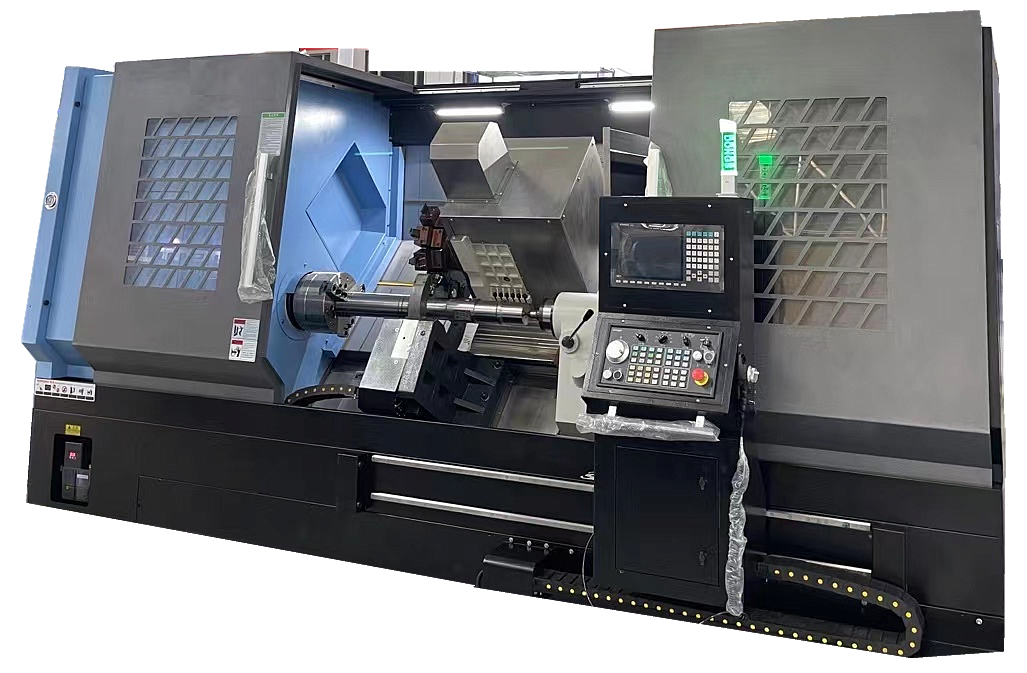

MetalTec TC 70/2100 Токарные обрабатывающие центры MetalTec TC 70
Сравнить
Сравнить
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияОПИСАНИЕ
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ
| Торец шпинделя, | А2-11 |
| Расстояние между центрами, | 2100 мм |
| Максимальный диаметр над станиной, | Φ780 мм |
| Максимальный диаметр над суппортом, | Φ500 мм |
| Ширина направляющих X/Z, | 55/55 |
| Шарико-винтовые пары, | 5008 / 6312 |
| Скорость вращения шпинделя, | 2000 об/мин |
| Мощность мотора шпинделя, | 22 кВт |
| Отверстие шпинделя, | 105 мм |
| Ось С индексация, | ≤0.003° |
| Поворот на 30 градусов, | 0,15-0,2 сек. |
| Количество кулачков, | 3 |
| Тип патрона, | Гидравлический |
| Диаметр патрона, | 12 дюймов (300 мм) |
| Отверстие в патроне, | 92 мм |
| Револьверная головка, | Сервоприводная |
| Количество позиций инструмента, | 12 |
| Оптимальное время смены позиции инструмента, | 0,55 сек |
| Размер призматического инструмента, | 32х32 мм |
| Размер расточного инструмента, | D.50 мм |
| Цанги приводного инструмента, | ER32 |
| Мощность приводного инструмента, | 5.5 - 7.5 кВт |
| Максимальная скорость вращения приводного инструмента BMT 65, | 5 000 об./мин |
| Перемещение по оси X, | 350 |
| Перемещение по оси Z, | 2000 |
| Перемещение по оси Y (Ось Y устанавливается опционально), | ± 75 мм |
| Пиноль задней бабки, | Гидравлическая |
| Диаметр, | 150 мм |
| Ход пиноли, | 150 мм |
| Конус пиноли, | МТ5 |
| Перемещение задней бабки, | 1900 мм |
| Ускоренное перемещение по осям X/Z, | 12 м/мин |
| Мощность серводвигателей оси X/Y/Z, | 12 Nm |
| Точность позиционирования X/Z, | ≤X:0.008 Z:0.008 |
| Точность повторного позиционирования X/Z, | ≤X:0.004 Z:0.004 |
| Можность насоса СОЖ, | 750 Вт |
| Производительность насоса СОЖ, | 4м³/ч |
| Габаритные размеры оборудования в сборе, | 5800 × 2250 × 2500 мм |
| Вес станка, | 10100 кг. |
| Квалитет, | IT 6 |
| Округлость заготовки, | 0,0025 мм/ d75 мм |
| Постоянство диаметра обработки, | 0,010 мм/ d150 мм |
| Плоскостность заготовки, | 0,010 мм/ d200 мм |
| Шероховатость обрабатываемой детали, | Ra 1.6 мкм (внешний диаметр) |
| Повторяемость оси С, | ≤0.003° |
