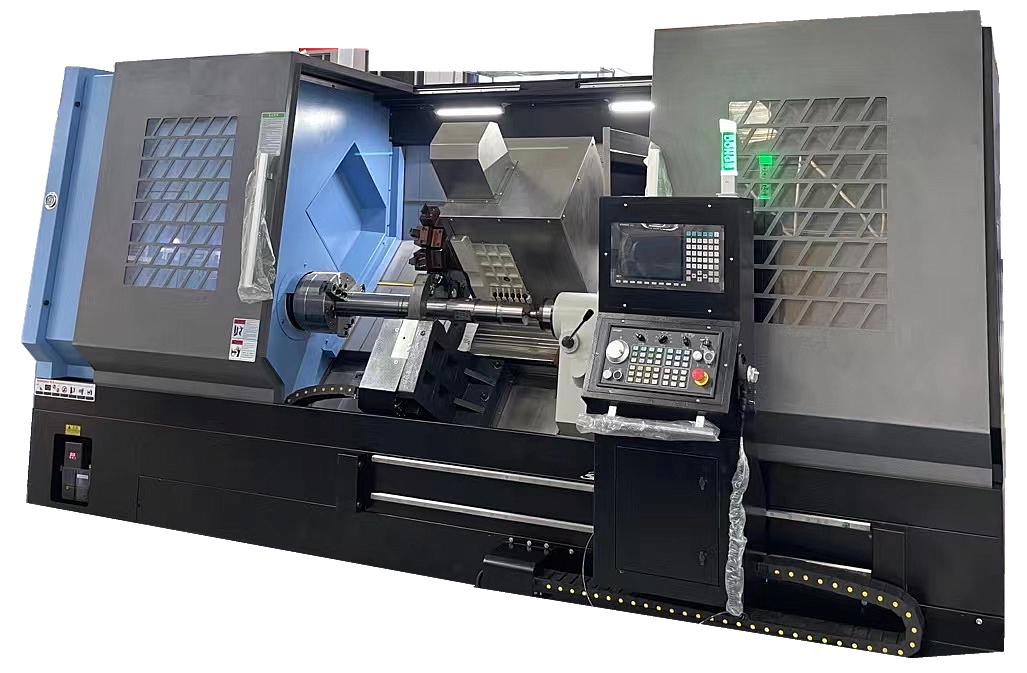

MetalTec TC 70/4100 Токарные обрабатывающие центры MetalTec TC 70

Характеристики

Торец шпинделя

А2-11

Расстояние между центрами

4100 мм

Максимальный диаметр над станиной

Φ780 мм

Максимальный диаметр над суппортом

Φ500 мм

Ширина направляющих X/Z

55/55

Шарико-винтовые пары

5008 / 6312

Скорость вращения шпинделя

2000 об/мин

Мощность мотора шпинделя

22 кВт

Отверстие шпинделя

105 мм

Ось С индексация

≤0.003°

Поворот на 30 градусов

0.15-0.2 сек.

Количество кулачков

3

Тип патрона

Гидравлический

Диаметр патрона

12 дюймов (300 мм)

Отверстие в патроне

92 мм

Револьверная головка

Сервоприводная

Количество позиций инструмента

12

Оптимальное время смены позиции инструмента

0.55 сек

Размер призматического инструмента

32 × 32 мм

Размер расточного инструмента

D.50 мм

Цанги приводного инструмента

ER32

Мощность приводного инструмента

5.5 - 7.5 кВт

Максимальная скорость вращения приводного инструмента BMT 65

5 000 об./мин

Перемещение по оси X

350

Перемещение по оси Z

4000

Перемещение по оси Y (Ось Y устанавливается опционально)

± 75 мм

Пиноль задней бабки

Гидравлическая

Диаметр

150 мм

Ход пиноли

150 мм

Конус пиноли

МТ5

Перемещение задней бабки

3900 мм

Ускоренное перемещение по осям X/Z

12 м/мин

Мощность серводвигателей оси X/Y/Z

12 Nm

Точность позиционирования X/Z

≤X:0.008 Z:0.008

Точность повторного позиционирования X/Z

≤X:0.004 Z:0.004

Можность насоса СОЖ

750 Вт

Производительность насоса СОЖ

4м³/ч

Габаритные размеры оборудования в сборе

5800 × 2250 × 2500 мм

Вес станка

16000 кг.

Квалитет

IT 6

Округлость заготовки

0.0025 мм/ d75 мм

Постоянство диаметра обработки

0.010 мм/ d150 мм

Плоскостность заготовки

0.010 мм/ d200 мм

Шероховатость обрабатываемой детали

Ra 1.6 мкм (внешний диаметр)

Повторяемость оси С

≤0.003°
