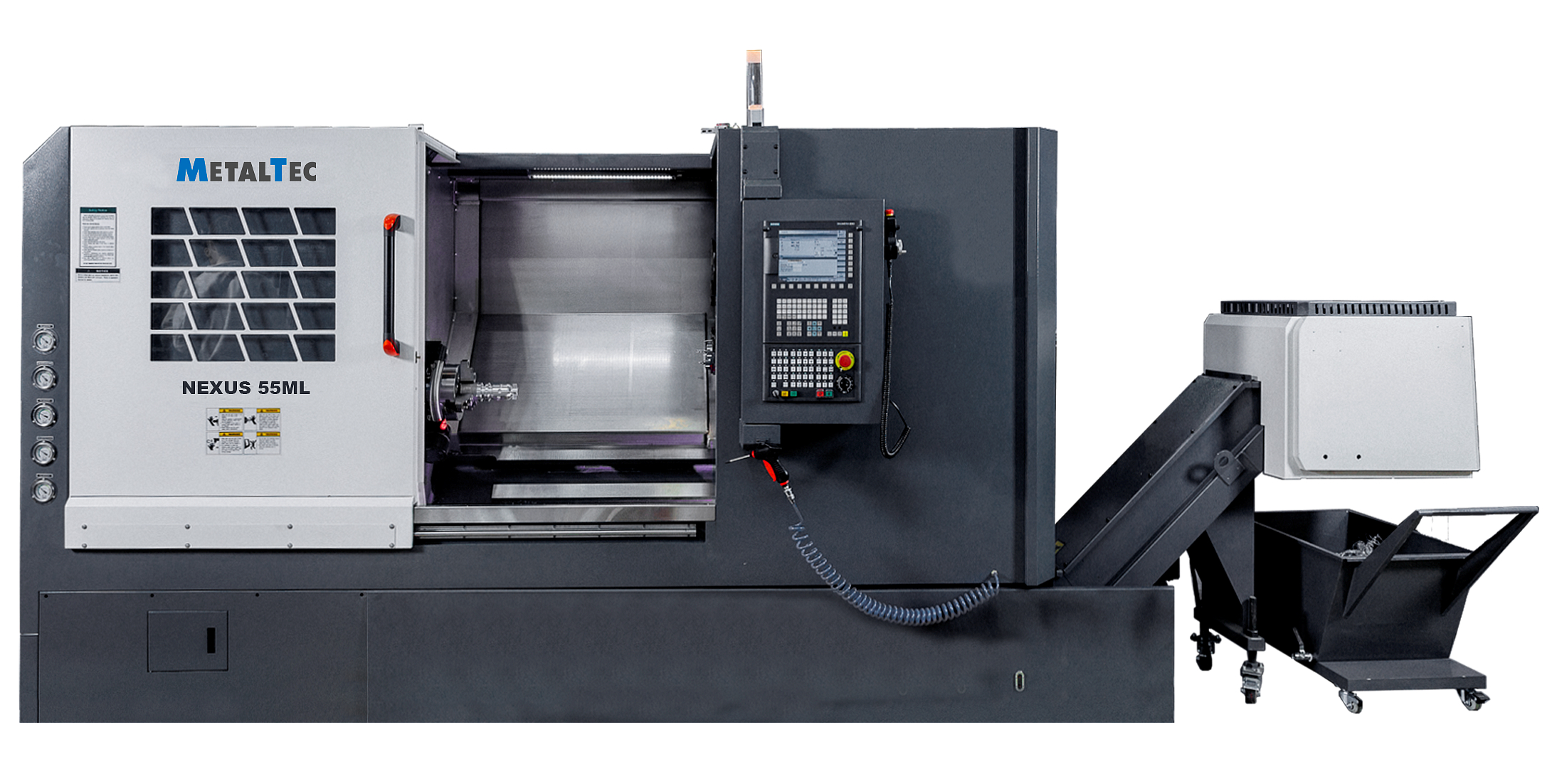

MetalTec NEXUS 55ML (KND) - Токарный станок ЧПУ с наклонной станиной
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияНАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |  |  |  |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Комплектация:
- Наклонная станина под 450
- Подшипники шпинделя и ШВП NSK – производство Япония
- ШВП и линейные направляющие производство Тайвань
- Автоматический стружечный конвейер
- Автоматическая система смазки направляющих
- Электрические компоненты Schneider
- Вспомогательный LED источник света
- Дополнительный набор сырых кулачков для 250мм патрона
- Дополнительный набор закаленных кулачков для 250мм патрона
- Шкаф с электрокомпонентами Schneider, кондиционером и степенью защиты IP54
- Кабинетная защита
- Комплект ЗИП
| Модель, | MetalTec NEXUS 55ML |
| Расстояние между центрами, мм | 1050 |
| Торец шпинделя, | A2-6 |
| Ход по оси Х, мм | 240 |
| Ход по оси Z, мм | 1000 |
| Ускоренное перемещение по осям X / Z, м/мин | 24 / 24 |
| Тип, | |
| Количество инструмента, | 12 |
| Конус, | MT5 |
| Мощность двигателя, кВт | 11 / 15 |
| Длина, мм | 4750 |
| Ширина, мм | 1800 |
| Высота, мм | 1900 |
| Система ЧПУ, | KND K2000TF4i-D Plus |
| Серводвигатели по осям Х / Z, | KND |
| Макс. диаметр обработки, мм (диск) | 360 |
| Макс. диаметр обработки, мм (вал) | 300 |
| Макс. длина обработки, мм (вал) | 950 |
| Макс. обороты, об/мин | 50 - 3500 |
| Система измерения и привязки инструмента, | Renishaw |
| Макс. перемещение, мм | 100 |
| Диаметр конуса хвостовика, мм | 75 |
| Насос СОЖ, Бар | 10 |
| Округлость обрабатываемой детали, мм | 0,003 / Ø 75 |
| Цилиндричность обрабатываемой детали, мм | 0,02 / 300 |
| Плоскостность обрабатываемой детали, мм | 0,025 / Ø 300 |
| Шероховатость обрабатываемой поверхности, | Ra 1,6 µm |
| Ось X, мм | 0,006 |
| Ось Z, мм | 0,010 / 1050 |
| Вес нетто, кг | 4500 |
| Вес брутто, кг | 5100 |
| Рабочий диапазон оборотов, об/мин | 4000 |
| Макс. диаметр над станиной, мм | 550 |
| Макс. диаметр над суппортом, мм | 360 |
| Отверстие патрона, мм | 62 |
| Гидравлический патрон IVY - производство Германия, мм | 250 |
| Радиальный держатель инструмента, мм | 25 x 25, 4 шт. |
| Держатель торцевого инструмента, мм | 25 x 25, 3 шт. |
| Держатель расточных инструментов, мм | 40 x 40, 2 шт. |
| Тип привода пиноли, | гидравлический |
| Проходное отверстие, мм | 45 |
| BMT55-ER32-0°, шт | 1 |
| BMT55-ER32-90°, шт | 2 |
| Параметры электросети, | 380 В/50 Гц |
