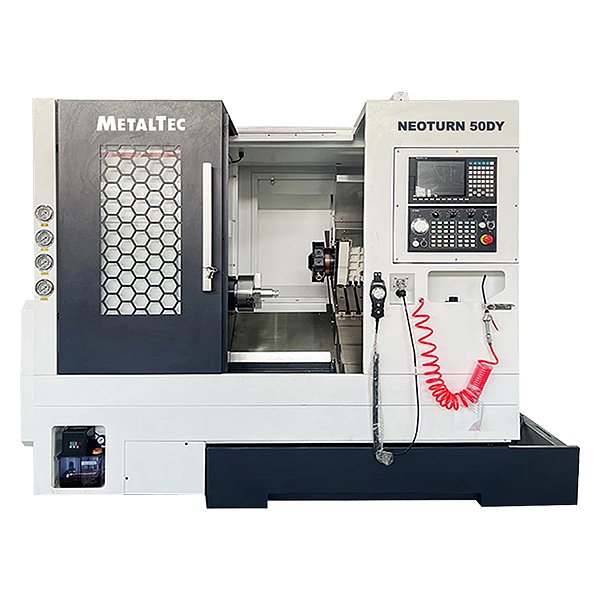

MetalTec Neo Turn 50DY Токарный автомат с ЧПУ
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияНАЗНАЧЕНИЕ:
4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.
MetalTec Neo Turn 50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
| Модель, | Neo Turn 50DY |
| Проходное отверстие шпинделя, мм | 46 |
| Торец шпинделя, | A2-5 |
| Ход по оси Z, мм | 500 |
| Размер инструмента, мм | 20 X 20 / 32 |
| Вес, кг | 2900 |
| Длина, мм | 2400 |
| Ширина, мм | 1700 |
| Высота, мм | 1900 |
| Расстояние над станиной, мм | 510 |
| Макс. диаметр вращения, мм | 180 |
| Диаметр отверстия патрона, мм | 56 |
| Скорость вращения шпинделя, об/мин | 5000 |
| Мощность главного двигателя, кВт | 7,5 / 11 |
| Ход по оси X, мм | 1100 |
| Скорость перемещения по осям X, Z, м/мин | 24 |
| Скорость перемещения по оси Y, м/мин | 15 |
| Зажимная система, | 3-х кулачковый патрон |
| Диаметр патрона, дюймов | 8 / 6 |
| Крутящий момент по оси X, Нм | 11 |
| Крутящий момент по оси Z, Нм | 11 |
| Модель направляющей по оси Х, | CGH35CA2R |
| Модель направляющей по оси Z, | CGH35CA2R |
| ШВП по осям X / Z, | 3210 / 3210 |
| Количество инструмента в резцедержателе, шт. | 8 |

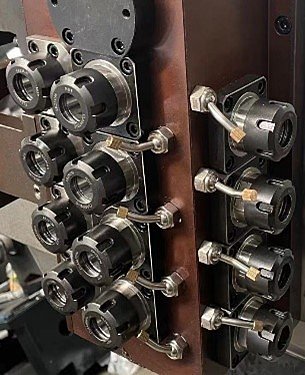

| Скорость вращения приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 2,3 |
| Цанга, | ER25 |
| Напряжение насоса СОЖ, В | 380 / 250 |
| Периодическое осевое перемещение шпинделя, мм | ≤ 0,005 |
| Конус радиального биения шпинделя, мм | ≤ 0,005 |
| Повторяемость по X и Z, мм | ≤ 0,005 |
| Точность позиционирования по X и Z, мм | ≤ 0,01 |
| Постоянство диаметра обрабатываемой детали, мм | ≤ 0,01 / 150 |
| Плоскостность обрабатываемой заготовки, мм | ≤ 0,01 / 200 |
| Округлость обрабатываемой заготовки, мм | ≤ 0,005 / 75 |
| Шероховатость поверхности, мм | ≤ Ra1.4μm |
| Точность обработки, | IT6 |
| Повторяющаяся точность позиционирования по оси С, ° | ≤ 0,0027 |
