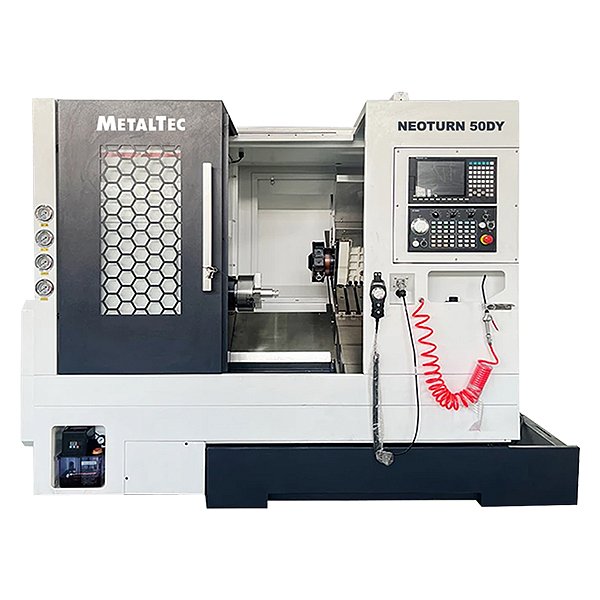

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
|
Наименование |
Модель |
Бренд |
|
Система ЧПУ |
22TB |
SYNTEC (Тайвань) |
|
Подшипники шпинделя |
P4 |
NTUS (Германия) |
|
Подшипники по ШВП |
P4 |
NSK (Япония) |
|
4+4*4 приводная голова |
ER25-Y |
TJ (Тайвань) |
|
Двигатель шпинделя и привод |
11 |
SYNTEC (Тайвань) |
|
Направляющие |
CGH35CA2R |
INA (Германия) |
|
ШВП |
3210 |
THK (Япония) |
|
Автоматическая система смазки |
2L |
HURUN SHANGHAI |
|
Гидравлическая станция |
1.5KW |
ELLTE Nanjing |
|
Насос СОЖ |
450W |
ZHENS domestic |
|
Электрические компоненты |
Автоматический выключатель/реле |
Snyder France |
ОСЕВЫЕ ИНСТРУМЕНТЫ
.jpg)
ОСЕВЫЕ ИНСТРУМЕНТЫ
Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА
.jpg)
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА
Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.
Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
Характеристики
- Модель
- Neo Turn 50DY
- Расстояние над станиной, мм
- 510
- Макс. диаметр вращения, мм
- 180
- Диаметр отверстия патрона, мм
- 56
- Проходное отверстие шпинделя, мм
- 46
- Скорость вращения шпинделя, об/мин
- 5000
- Мощность главного двигателя, кВт
- 7.5 / 11
- Торец шпинделя
- A2-5
- Ход по оси X, мм
- 1100
- Ход по оси Z, мм
- 500
- Скорость перемещения по осям X, Z, м/мин
- 24
- Скорость перемещения по оси Y, м/мин
- 15
- Зажимная система
- 3-х кулачковый патрон
- Диаметр патрона, дюймов
- 6
- Крутящий момент по оси X, Нм
- 11
- Крутящий момент по оси Z, Нм
- 11
- Модель направляющей по оси Х
- CGH35CA2R
- Модель направляющей по оси Z
- CGH35CA2R
- ШВП по осям X / Z
- 3210 / 3210
- Количество инструмента в резцедержателе, шт.
- 8
- Скорость вращения приводного инструмента, об/мин
- 4000
- Мощность приводного инструмента, кВт
- 2.3
- Размер инструмента, мм
- 20 × 20 / 32
- Цанга
- ER25
- Напряжение насоса СОЖ, В
- 380 / 250
- Периодическое осевое перемещение шпинделя, мм
- ≤ 0.005
- Конус радиального биения шпинделя, мм
- ≤ 0.005
- Повторяемость по X и Z, мм
- ≤ 0.005
- Точность позиционирования по X и Z, мм
- ≤ 0.01
- Постоянство диаметра обрабатываемой детали, мм
- ≤ 0.01 / 150
- Плоскостность обрабатываемой заготовки, мм
- ≤ 0.01 / 200
- Округлость обрабатываемой заготовки, мм
- ≤ 0.005 / 75
- Шероховатость поверхности, мм
- ≤ Ra1.4μm
- Точность обработки
- IT6
- Повторяющаяся точность позиционирования по оси С, °
- ≤ 0.0027
- Длина, мм
- 2400
- Ширина, мм
- 1700
- Высота, мм
- 1900
- Вес, кг
- 2900
