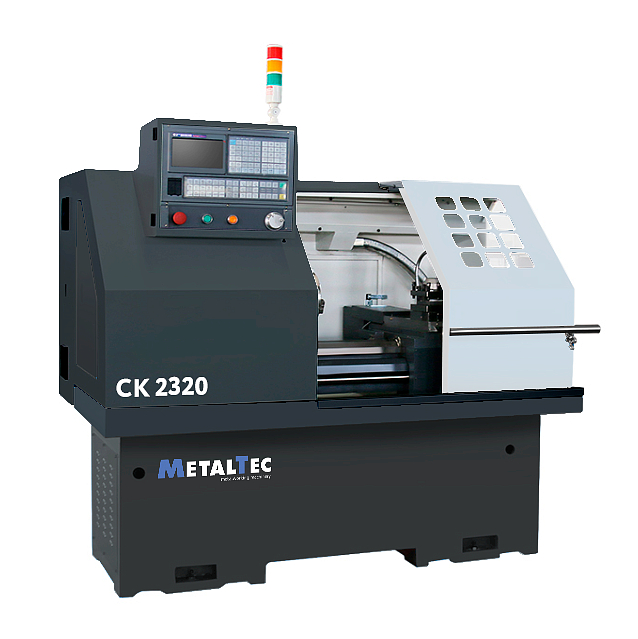

MetalTec CK 2320 токарный станок c ЧПУ с прямой станиной (пневм. патрон)
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 2320 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Стандартная комплектация
- 3-кулачковый механический патрон 150 мм
- 3 кВт мощность шпинделя
- Резцедержатель 3 шт. 20х20
- Система ЧПУ GSK 980TDI
- Серводвигатели GSK по осям Х/Z
- Механическая задняя бабка
- Вспомогательный источник света
- Автоматическая система смазки
- Кабинетная защита
- Комплект ЗИП
СИСТЕМА ЧПУ GSK 980TDI
СИСТЕМА ЧПУ GSK 980TDI
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии.
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ)
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки.
Так же на станке могут быть установлен токарный патрон с пневматическим зажимом.
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
ЗАДНЯЯ БАБКА
ЗАДНЯЯ БАБКА
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка.
КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
В комплекте 3 шт. 20х20
Характеристики
- Модель
- MetalTec CK 2320
- Ход по оси Х, мм
- 300
- Ход по оси Z, мм
- 320
- Длина, мм
- 1480
- Ширина, мм
- 1100
- Высота, мм
- 1650
- Вес, кг
- 850
- Тип станины
- Станина из чугуна
- Твердость направляющих станины
- HRC 54
- Направляющие по оси Z
- Скольжения
- Направляющие по оси Х
- Скольжения
- Стойка управления
- GSK 980TDI
- Серводвигатели
- GSK
- Торец шпинделя
- A2-5 - механика
- Патрон, мм
- Скорость вращения
- 150 - 2500 об/мин
- Х,Z ускоренная подача , м/мин
- 8/10
- Размер инструмента, мм
- 20 × 20
- Задняя бабка
- Ручная
- Конус
- МТ4
- Тип двигателя
- Серво двигатель
- Мощность двигателя, кВт
- 3
- Макс. диаметр над суппортом, мм
- 125
- Макс. диаметр над станиной, мм
- 230
- Макс. диаметр обработки, мм
- 110
- Макс. длина обработки, мм
- 120
- Макс. длина заготовки, мм
- 200
- Максимальное проходное отверстие шпинделя, мм
- 41
- Максимальный калиброванный пруток, мм
- 40
- Квадратный резцедержатель 3 шт.
- 2 шт.
- Ход пиноли задней бабки, мм
- 50
