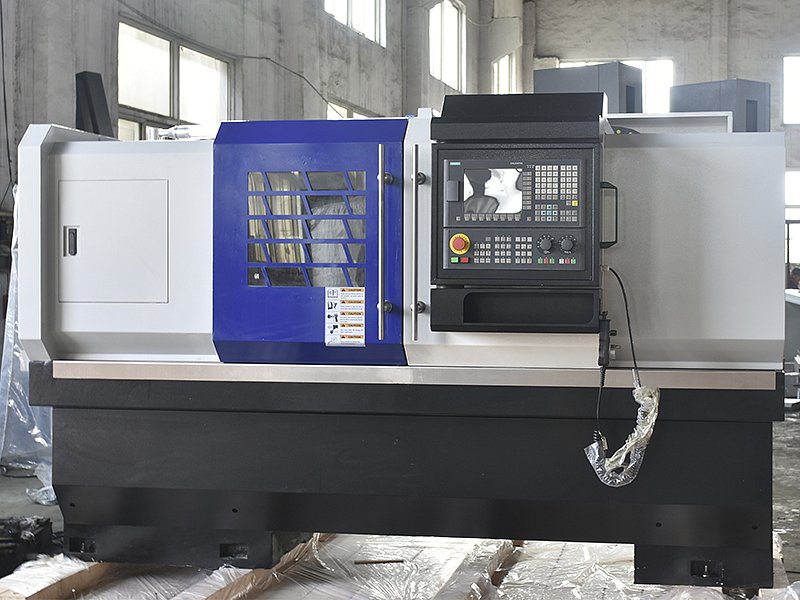

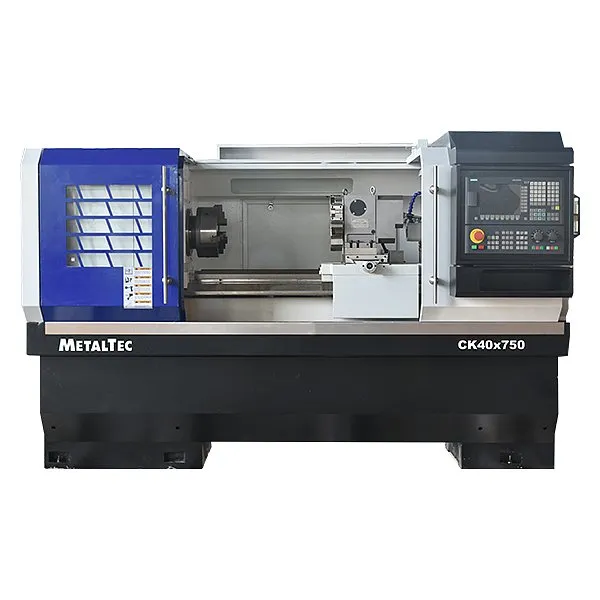

MetalTec CK 40x750 токарный станок ЧПУ с прямой станиной
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ MetalTec CK 40x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 60 мм;
- Станина имеет индукционную закалку с твердостью HRC54;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
| Ø обработки | 400 мм |
| Расстояние между центрами | 750 мм |
| Мощность двигателя | 7,5 / 11 кВт |
| Система ЧПУ | Siemens |
| Тип направляющих | Скольжения |
| Вес | 2000 кг |

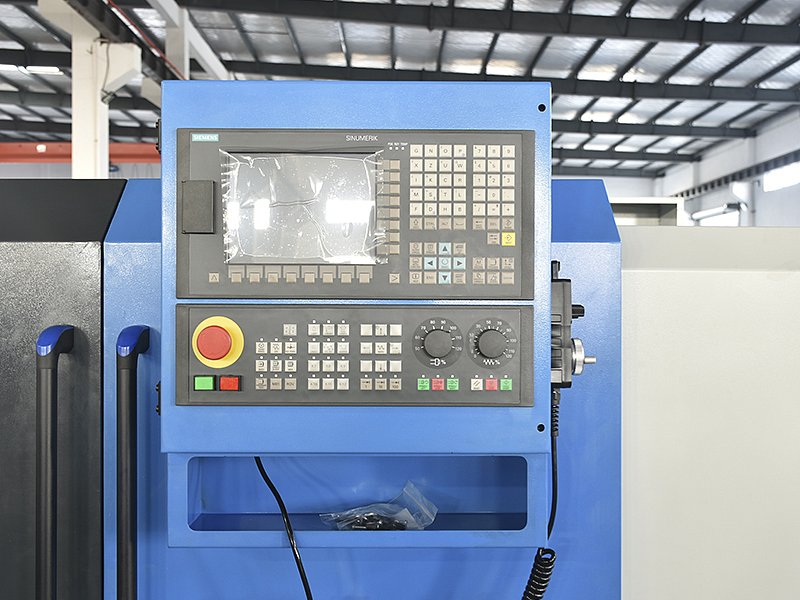

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

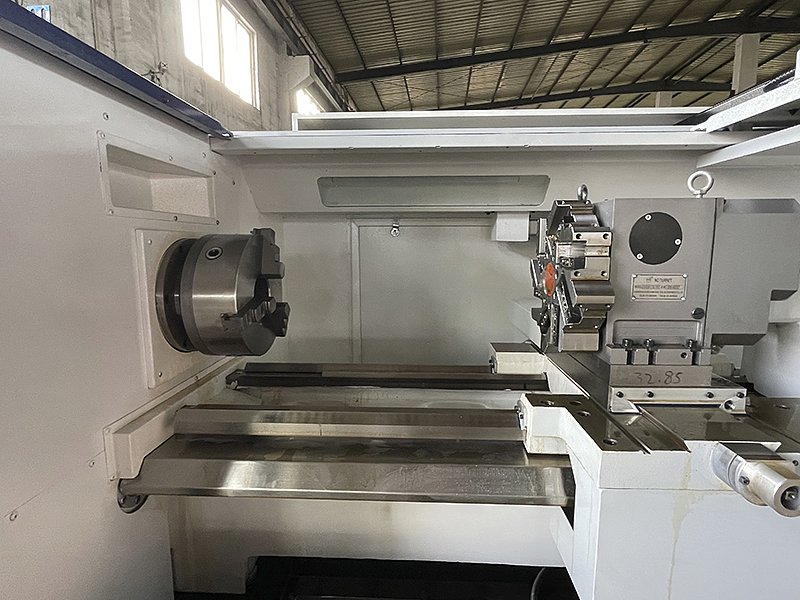

8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

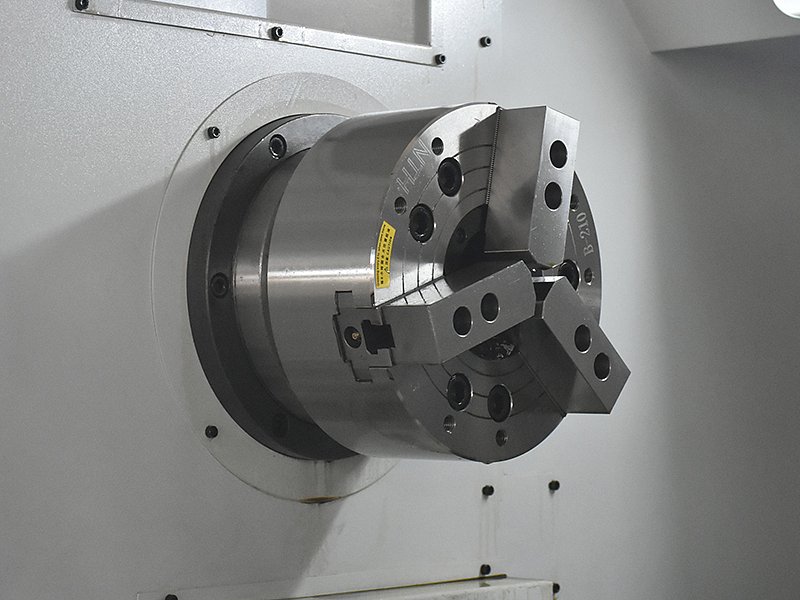

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.
Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

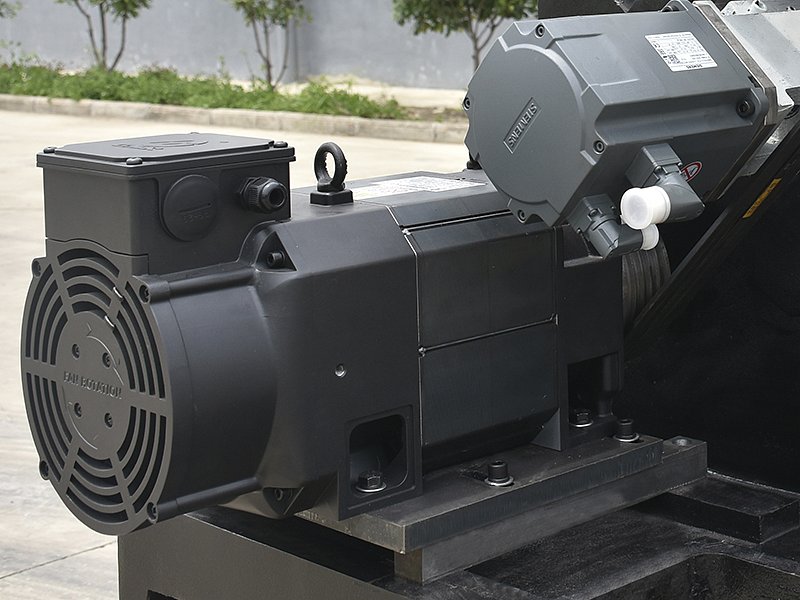

ПРИВОДНАЯ СИСТЕМА SINAMICS
ПРИВОДНАЯ СИСТЕМА SINAMICS
Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.
Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

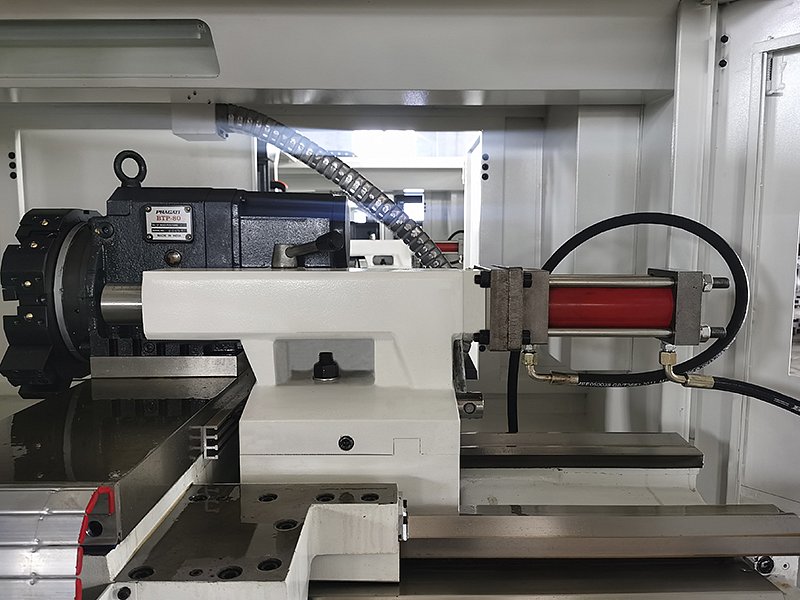

ЗАДНЯЯ БАБКА
ЗАДНЯЯ БАБКА
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка.
Характеристики
- Модель
- CK 40 × 750
- Ширина станины, мм
- 335
- Ход по оси Х, мм
- 240
- Ход по оси Z, мм
- 600
- Длина, мм
- 2400
- Ширина, мм
- 1600
- Высота, мм
- 2100
- Расстояние между центрами, мм
- 750
- Тип станины
- Твердость направляющих станины
- HRC 54
- Направляющие по оси Z
- Скольжения
- Направляющие по оси Х
- Скольжения
- Стойка управления
- Siemens 808 Advanced
- Серводвигатели
- Siemens
- Торец шпинделя
- А2-6
- Патрон, мм
- Х,Z ускоренная подача , м/мин
- 6 / 8
- Размер инструмента, мм
- 20 × 20
- Задняя бабка
- Максимальное перемещение, мм
- 120
- Конус
- МТ4
- Мощность шпинделя, кВт
- 7.5 / 11
- Мощность системы охлаждения, Вт
- 120
- Скорость вращения, об/мин
- 50 - 2500
- Тип двигателя
- Серводвигатель
- Инструментальная система
- Количество устанавливаемого инструмента, шт.
- 8
- Вес (нетто), кг
- 1800
- Вес (брутто), кг
- 2000
- Макс. диаметр над суппортом, мм
- 200
- Макс. диаметр над станиной, мм
- 400
- Диаметр отверстия в патроне, мм
- 60
