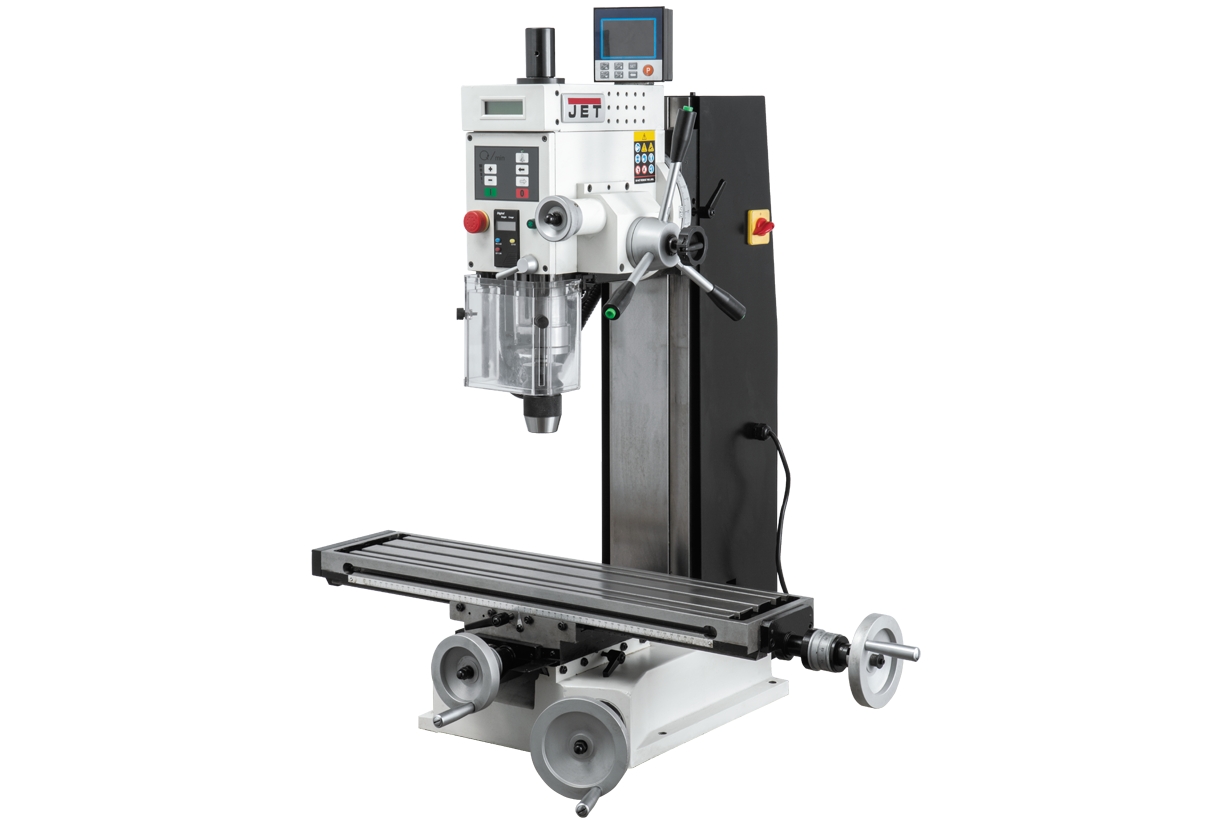

JET JMD-3T DRO Фрезерно-сверлильный станок

Описание

стойка и станина станка изготовлена из серого чугуна;

безколлекторный двигатель;

функция реверса;

наличие плавной регулировки частоты вращения шпинделя;

опция автоматической подачи рабочего стола по оси X;

функция микроподачи шпинделя;

цифровая индикация вылета шпинделя;

механизм поворота головы станка влево на 30⁰, вправо на 90⁰;

наличие возможности нарезки резьбы;

крестовый стол увеличенной длины с направляющими типа ласточкин хвост.

Сверлильно-фрезерный станок JMD-3T DRO представляет собой аналог модели станка JMD-3. Единственное отличие этой модели -  увеличенная длина рабочего стола. Станок рассчитан на индивидуальное использование, может быть использован для мелкосерийных работ на производстве. Технически станок может быть подключен к электросети напряжением 230 В, используется для выполнения широкого спектра сверлильных и фрезерных работ. Благодаря наличию в двигателе функции реверса станок выполняет технологические операции по нарезанию резьбы. Высокое качество обработки обеспечивается цифровой индикацией вылета шпинделя и плавной регулировкой частоты вращения шпинделя.

Модель JMD-3T DRO отличается прочной и устойчивой конструкцией. Станина и стойка станка изготовлена из серого чугуна, обеспечивая оборудованию устойчивость к вибрации. Сверлильно-фрезерный станок обладает возможностью поворота головы, влево на 30⁰, вправо на 90⁰, создавая оптимальные режимы обработки заготовок. Оборудование оснащено шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм. Для повышения точности обработки установлена функция микроподачи шпинделя. Ход пиноли составляет 70 мм.

Моторная группа станка JMD-3T DRO представлена безколлекторным двигателем мощностью 1,0 кВт. Управление работой двигателя осуществляется с пульта, расположенного голове станка. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-1750 об/мин. Переключение двигателя в режим реверса осуществляется кнопкой, расположенной на рукоятке пиноли.

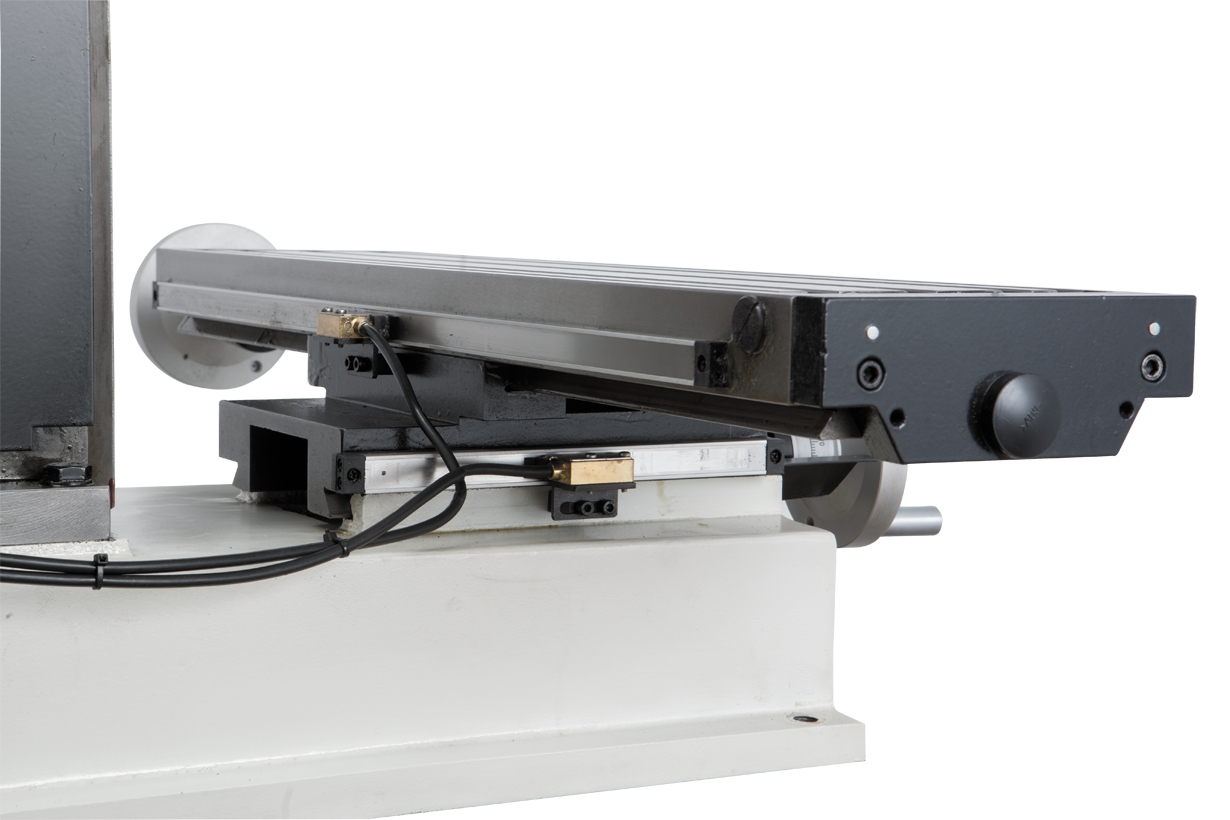

Крестовый рабочий стол имеет длину 700 мм, двигается по направляющим типа ласточкин хвост. Станок оснащен опцией автоматической подачи стола по оси X, имеет 3 Т-образных паза шириною 12 мм для установки дополнительного крепежа.

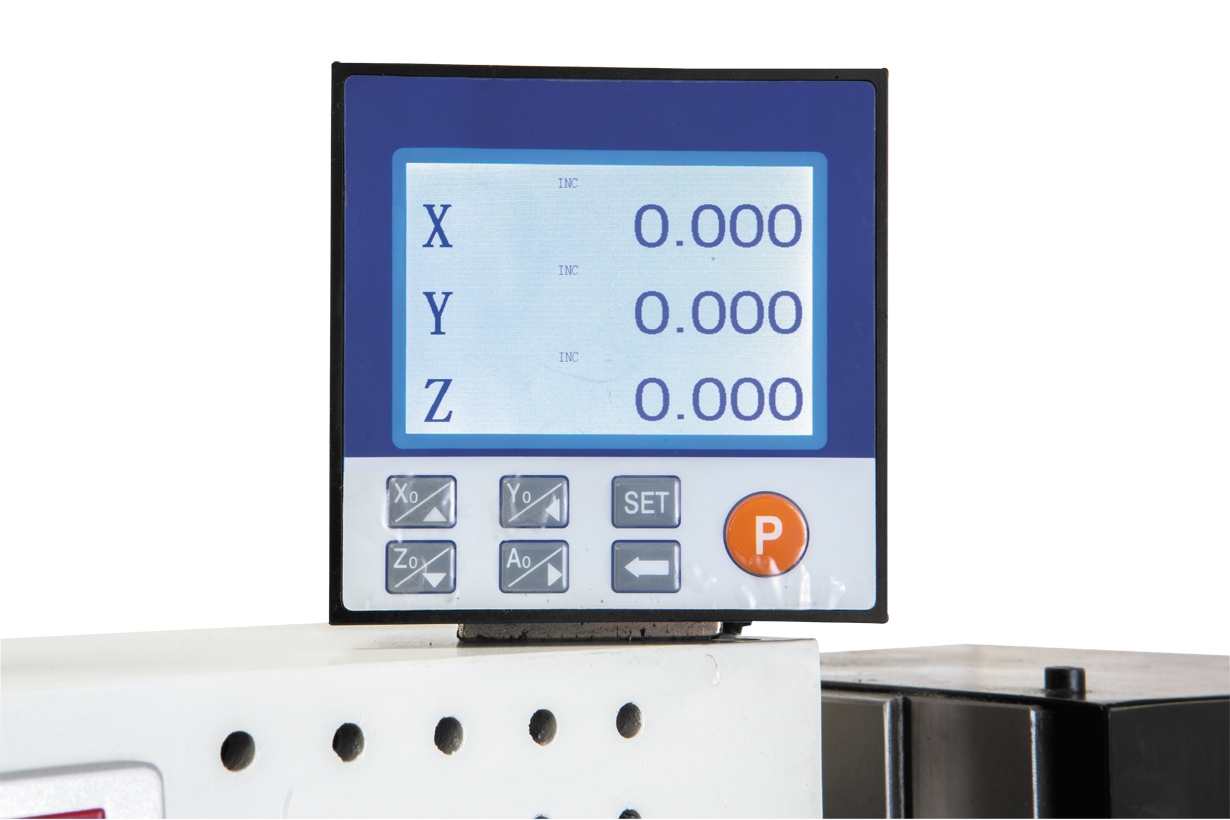

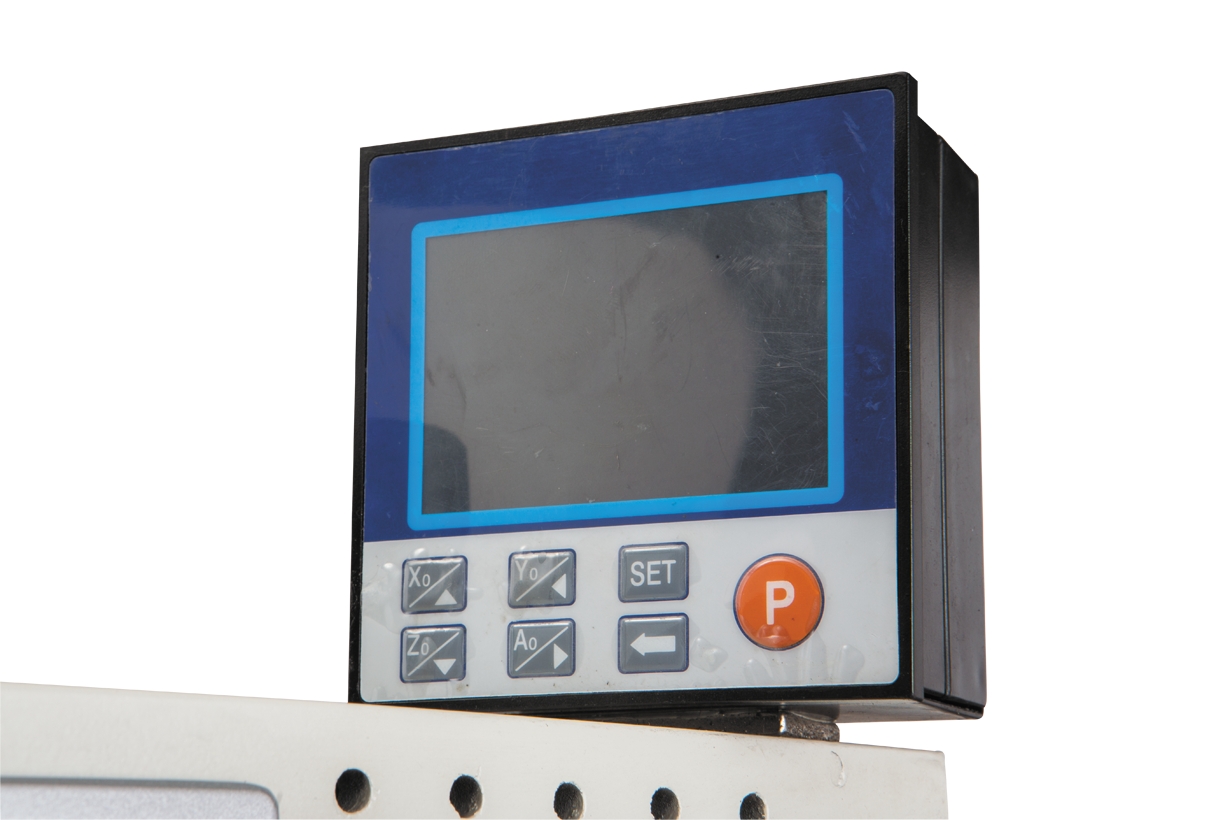

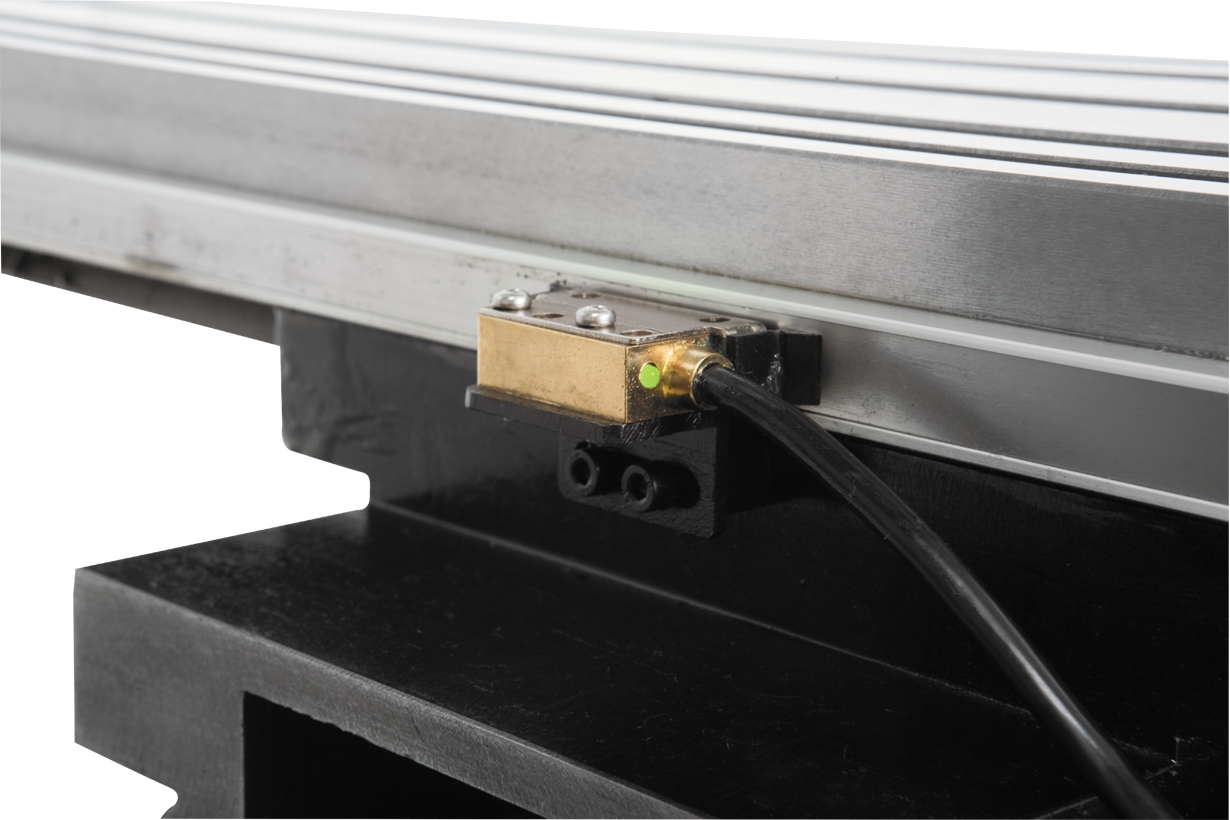

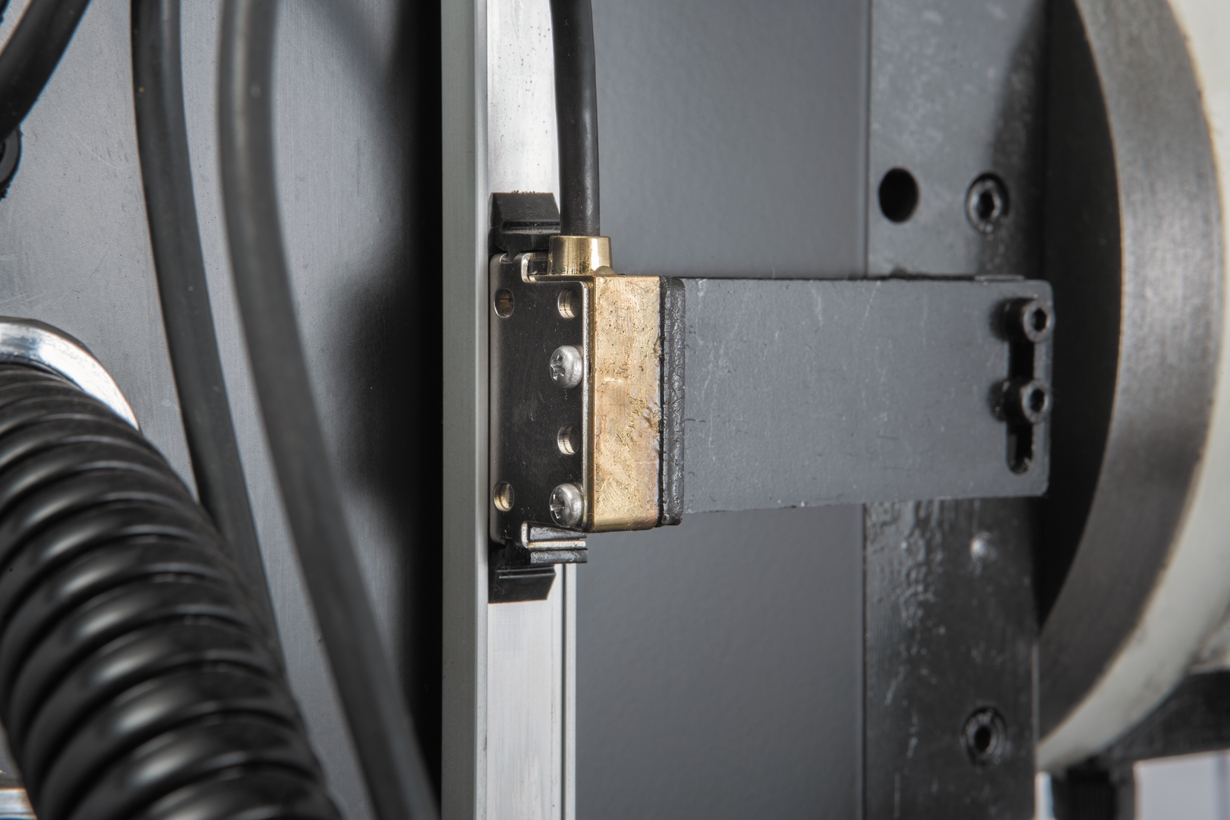

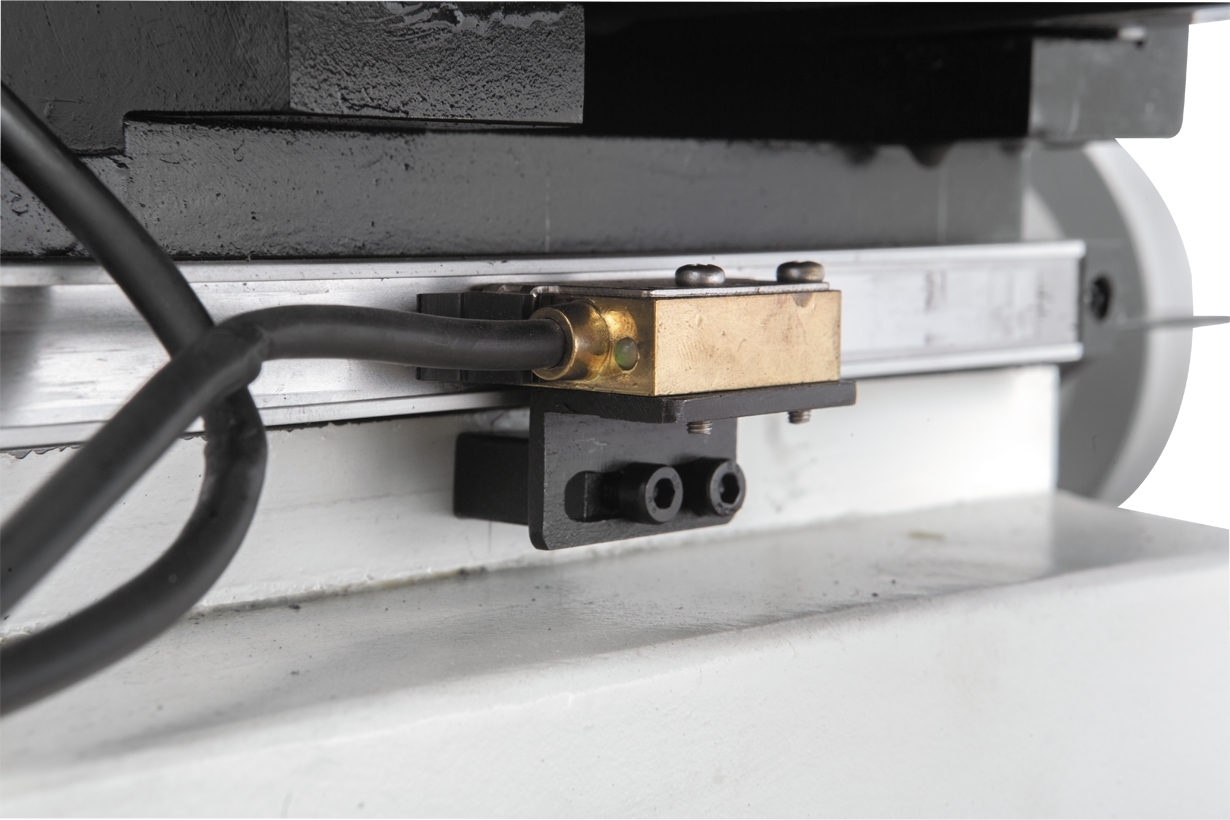

Показания перемещения по осям отображается на устройстве цифровой индикации, УЦИ, которая работает в паре с 3мя магнитными линейками, благодаря которым гарантированная точность позиционирования составляет +/-5 мкм.

Вес станка в укомплектованном состоянии составляет 200 кг. Рабочая зона оборудована защитным экраном.

Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».

• стойка и станина станка изготовлена из серого чугуна;

• безколлекторный двигатель;

• функция реверса;

• наличие плавной регулировки частоты вращения шпинделя;

• опция автоматической подачи рабочего стола по оси X;

• функция микроподачи шпинделя;

• цифровая индикация вылета шпинделя;

• механизм поворота головы станка влево на 30⁰, вправо на 90⁰;

• наличие возможности нарезки резьбы;

• крестовый стол увеличенной длины с направляющими типа ласточкин хвост.

• Сенсорная панель пульта управления
• Индикатор микроподачи перемещения шпинделя
• Зажимная тяга (шомпол) M12
• Защитный экран с концевым выключателем
• Быстрозажимной сверлильный патрон 1-13 мм с МК-3
• 3х осевая УЦИ, цена деления 5 мкм, погрешность +/- 1 знак
