Описание

Назначение

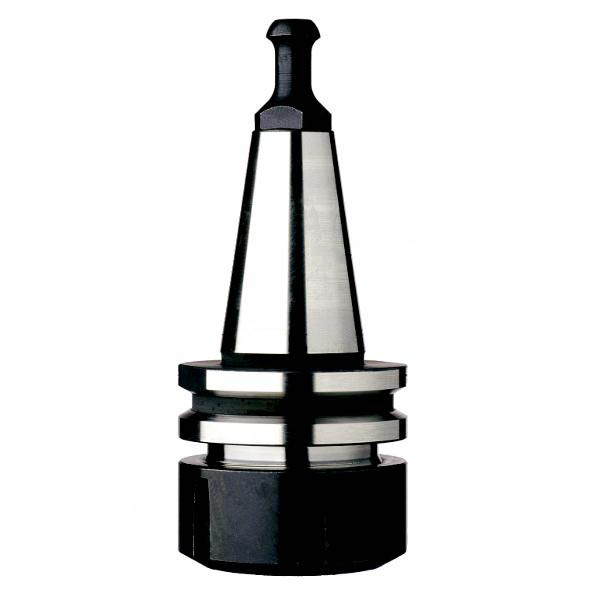

Патроны типа ISO30 ER 32 предназначены для установки на фрезера и обрабатывающие центры с ЧПУ для зажима инструмента с посадочным диаметром хвостовика от 2 до 20 мм.

Область применения

Для обрабатывающих центров с ЧПУ WOODTEC, FILATO, BEAVER, BIESSE, SCM и т.д.

Конструктивные особенности

Цанговый патрон, служит для крепления концевого режущего инструмента (сверла, фрезы, метчики) с помощью цанги.

Инструмент в таком патроне фиксируется в сменной цанге, которая в свою очередь фиксируется в патроне гайкой. При закручивании гайки цанга вдавливается внутрь патрона и за счёт своей формы, прочно фиксирует инструмент.

Тип цанги: ER32
Высота: 49 мм
Диаметр: 50 мм
Диаметр инструмента: 2 - 20 мм

Характеристики

Тип цанги: ER32
Высота, мм: 49
Диаметр, мм: 50
Диаметр инструмента, мм: 2 - 20
