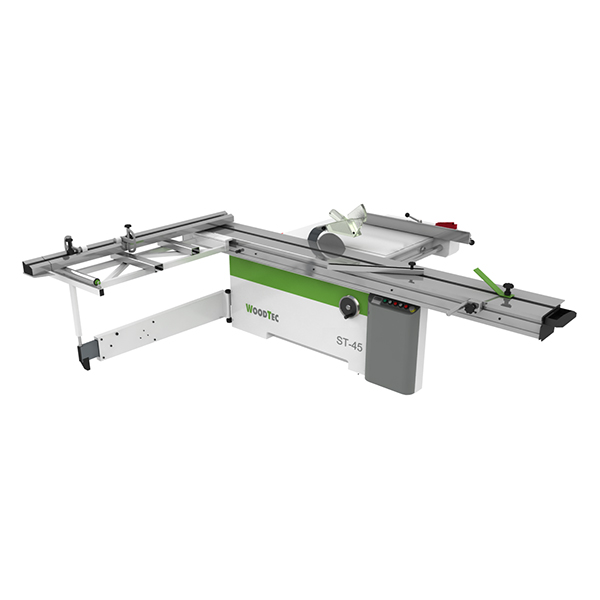

Форматно-раскроечный станок WoodTec ST 45
WoodTec
Цена по запросу / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
 | СТАНИНА Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах. |
 | ПИЛЬНЫЙ УЗЕЛ Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. |
 | РОЛИКОВАЯ КАРЕТКА Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 | ПУЛЬТ УПРАВЛЕНИЯ Кнопки запуска основного и подрезного узлов располагаются на лицевой части панели управления, которая также, для удобства оператора, дополнительно оснащена цифровой индикацией, отображающей текущее фактическое значение наклона пильного блока. |
 | КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. |
 | ЛИНЕЙКА ДЛЯ РАСКРОЯ ПОД УГЛОМ (+ дополнительный упор) Поперечная линейка на форматном столе жестко фиксирована. Для угловых резов станок оснащен специальной линейкой, установленной на каретке. Благодаря этому поперечная линейка всегда сохраняет первоначальные настройки и не требует длительной регулировки для обеспечения точной геометрии раскраиваемых деталей. |
 | ТОЛКАТЕЛЬ Станок дополнительно оснащен ручкой – толкателем, для удобного перемещения двухроликовой каретки. |
 | ЕВРОЗАЩИТА Защитный ЕВРО колпак крепится к расклинивающему ножу, настраивается под толщину распиливаемого материала и обеспечивает оптимальную вытяжку. |
 | РАЗГРУЗОЧНЫЙ СТОЛ Станок оснащен дополнительным столом для более комфортной приемки распиленных частей заготовки. |
 | ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации заготовки. Легко позиционируется и крепится на двухроликовой каретке. |
Длина каретки: 3200 мм
Мощность двигателей: 5,5 + 1,1 кВт
Вес: 750 кг
Мощность двигателей: 5,5 + 1,1 кВт
Вес: 750 кг
Характеристики
- Длина, мм
- 2120
- Ширина, мм
- 1120
- Высота, мм
- 960
- Вес, кг
- 750
- Длина подвижного стола, мм
- 3200
- Ход подвижного стола, мм
- 3200
- Ширина подвижного стола, мм
- 375
- Наибольший диаметр пилы, мм
- 300
- Высота пропила, мм
- 70
- Диаметр подрезного полотна, мм
- 120
- Диаметр шпинделя пилы, мм
- 30
- Диаметр шпинделя подрезного полотна, мм
- 20
- Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм
- 1100
- Двигатель, кВт
- 5.5
- Двигатель подрезного устройства, кВт
- 0.75
- Скорость пилы, об/мин
- 4000 / 6000
- Скорость подрезного полотна, об/мин
- 8000
- Общая установленная мощность, кВт
- 6.25
- Угол наклона пилы
- 45°
- Размеры рабочего стола, мм
- 980 × 665
- Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм
- 100 / 60
