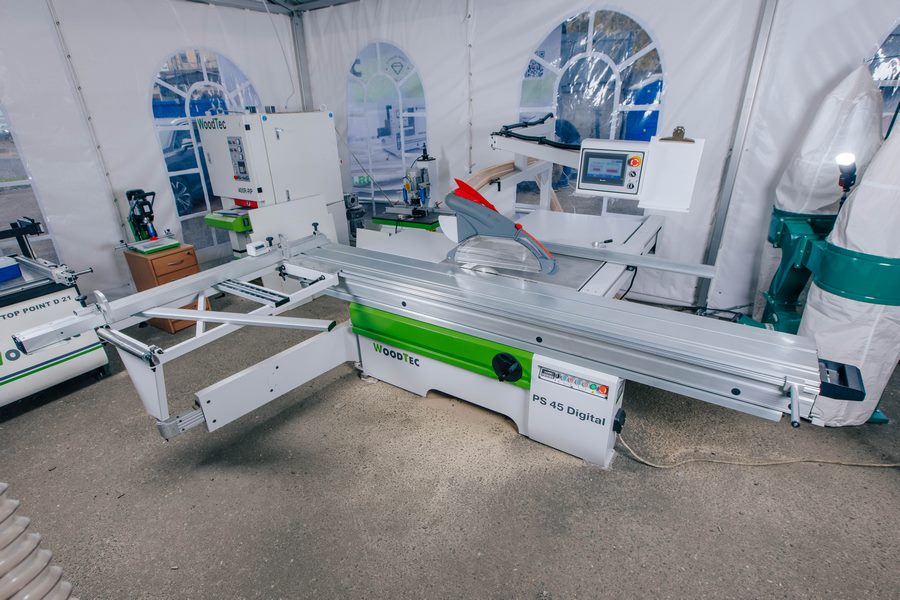

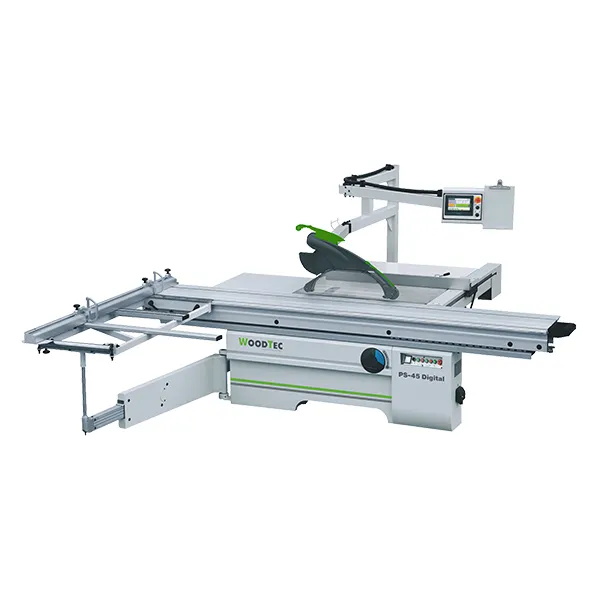

Форматно-раскроечный станок WoodTec PS 45 Digital
WoodTec
911 779 ₽ / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
 | Станина Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах. |
 | Способ крепления каретки Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |

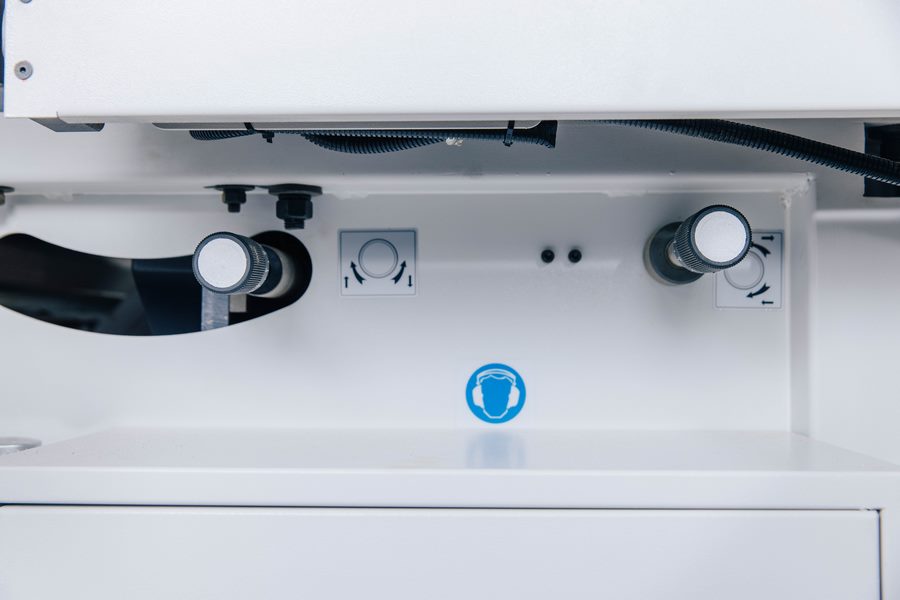

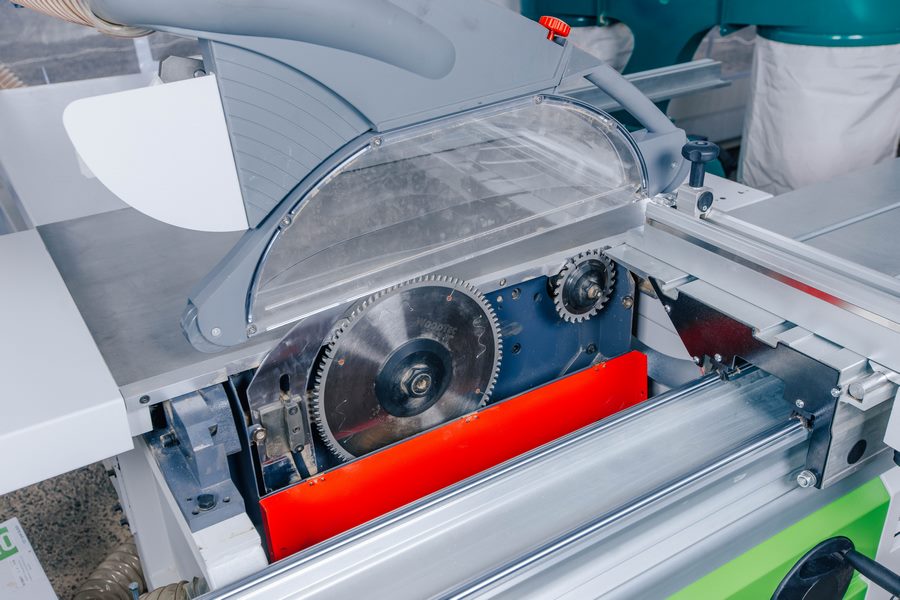

  | Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. Электрорегулировка вылета пилы Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.  |
 | Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.  |

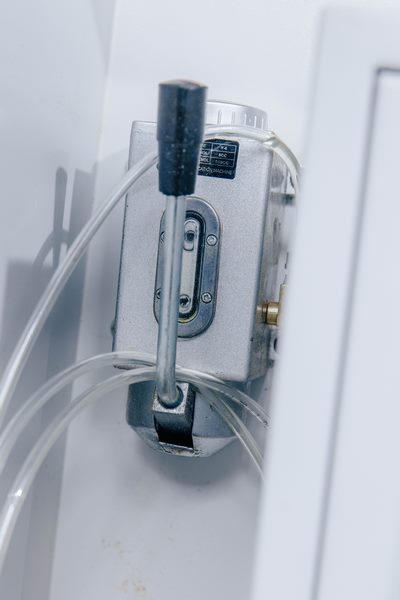

 | Централизованная система смазки Позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке |

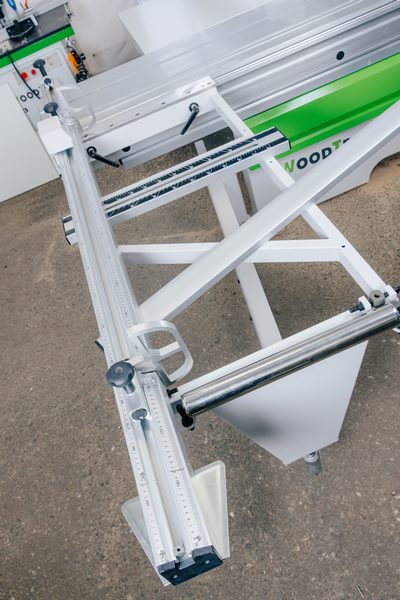

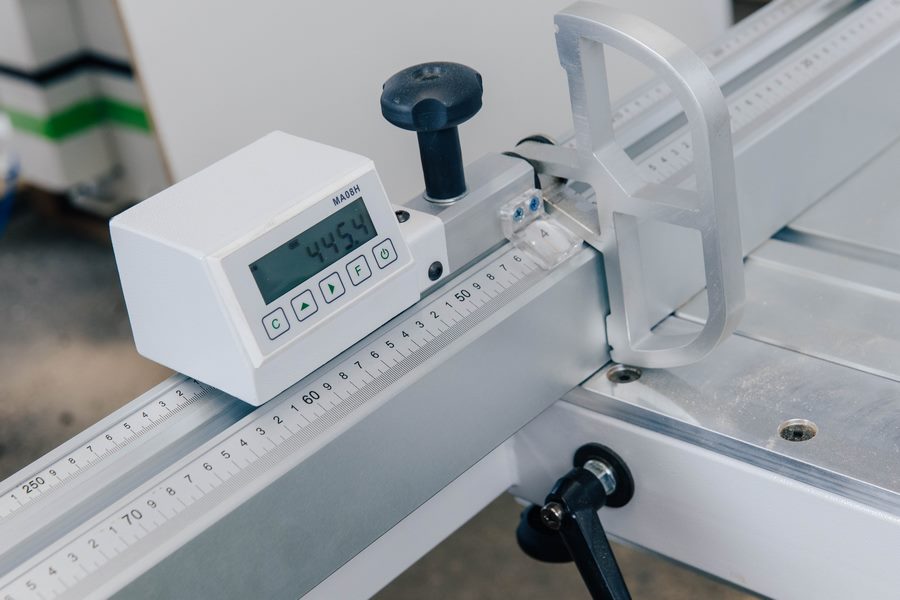

  | Конструкция форматного стола Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры, расположенные на поперечной линейке с оптическими линзами, позволяют быстро и точно настроить станок на необходимый размер. При необходимости поперечный упор может быть развернут на угол от 0° до 45° для пиления под углом, отличным от прямого.  |

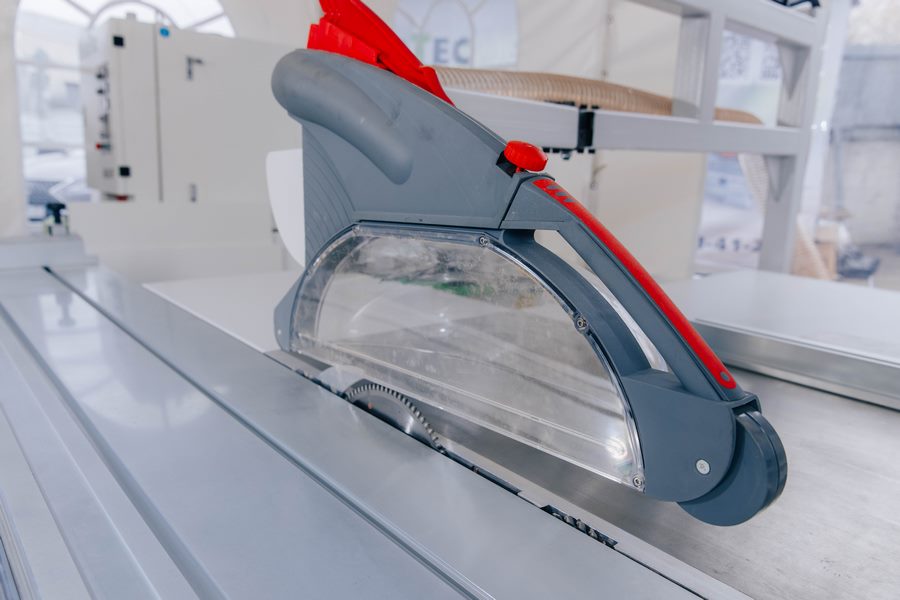

 | Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |

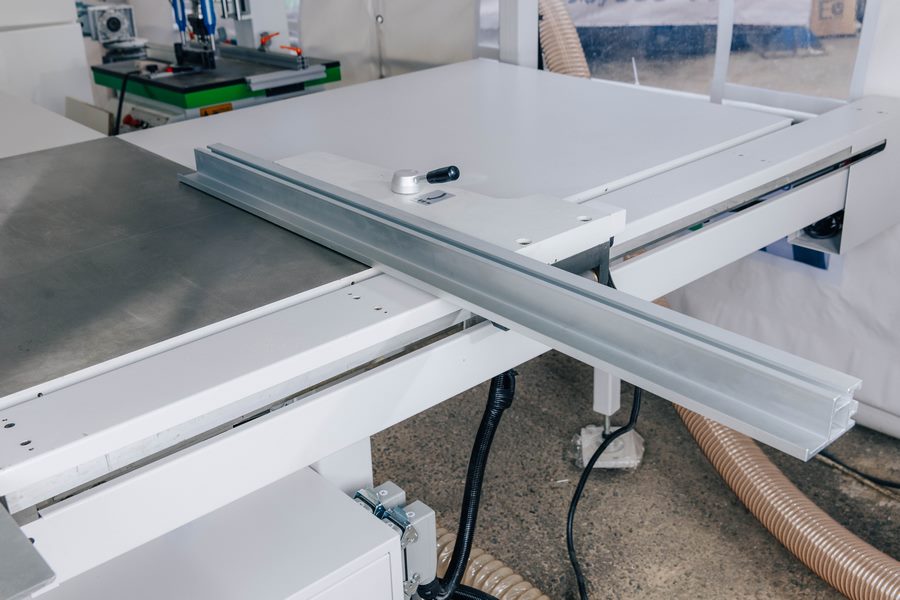

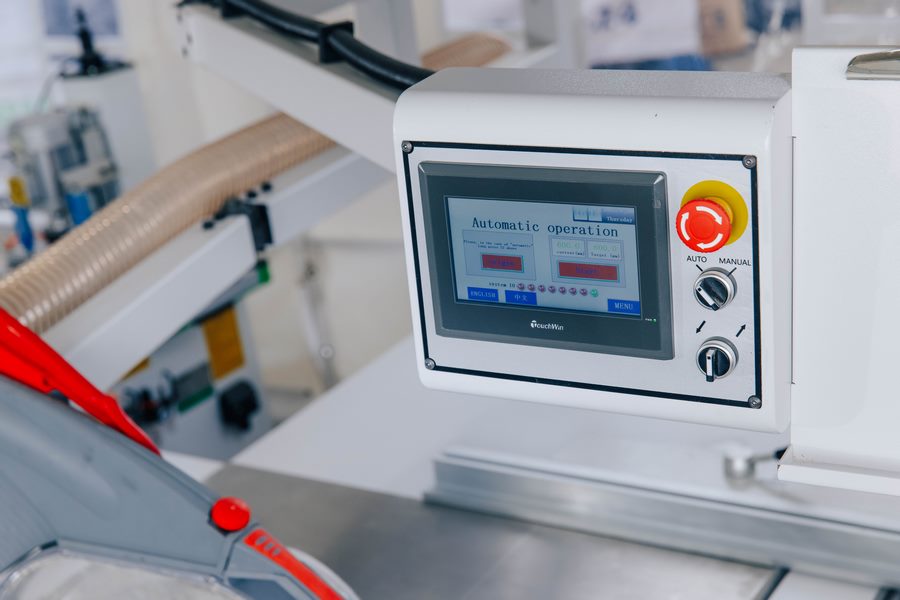

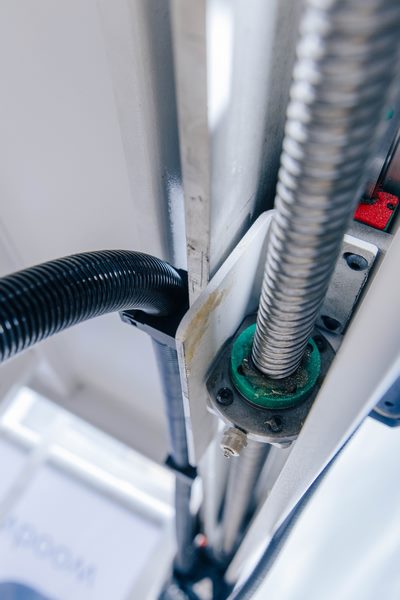

  | Управление параллельным упором Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность станка за счет того, что нет необходимости оператору каждый раз при выставлении размера переходить к оптической линзе за каретку. Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора по высокоточной шарико-винтовой паре. |

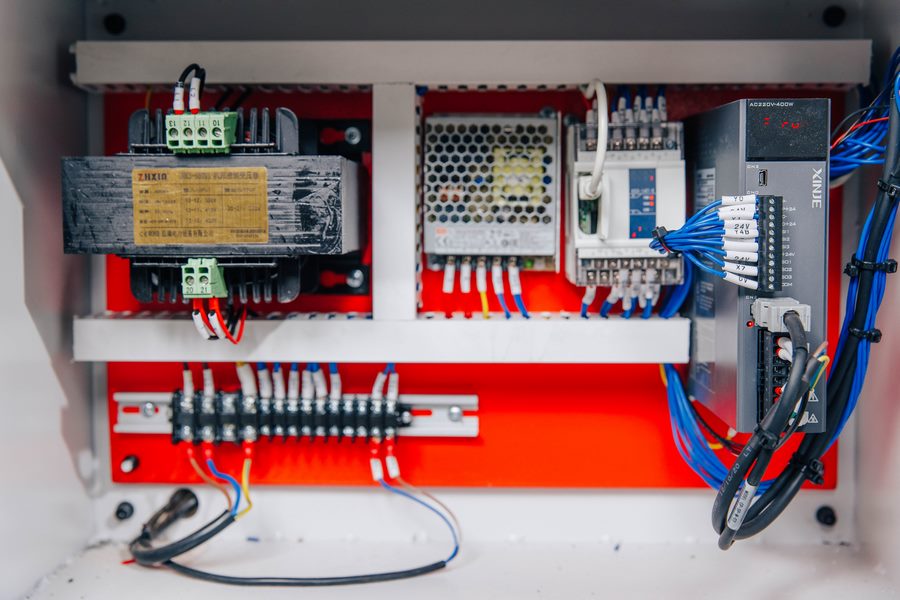

 | Электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев. |
Длина каретки: 3200 мм
Мощность двигателей: 7,5 (5,5) + 1 (0,75) кВт
Вес: 1050 кг
Мощность двигателей: 7,5 (5,5) + 1 (0,75) кВт
Вес: 1050 кг
Характеристики
- Длина, мм
- 3350
- Ширина, мм
- 3400
- Высота, мм
- 1510
- Вес, кг
- 1050
- Длина подвижного стола, мм
- 3200
- Ход подвижного стола, мм
- 3200
- Наибольший диаметр пилы, мм
- 300 (350)
- Высота пропила, мм
- 90 (100)
- Диаметр подрезного полотна, мм
- 120
- Диаметр шпинделя пилы, мм
- 30
- Диаметр шпинделя подрезного полотна, мм
- 20
- Скорость пилы, об/мин
- 4200 / 5600
- Скорость подрезного полотна, об/мин
- 8500
- Общая установленная мощность, кВт
- 6.25
- Двигатель (HP), кВт
- 7.5 (5.5)
- Двигатель подрезного устройства (HP), кВт
- 1 (0.75)
- Модель
- Woodtec PS 45 Digital
- Наклон пильного узла
- 45 - 90
- Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм
- 100 / 60
