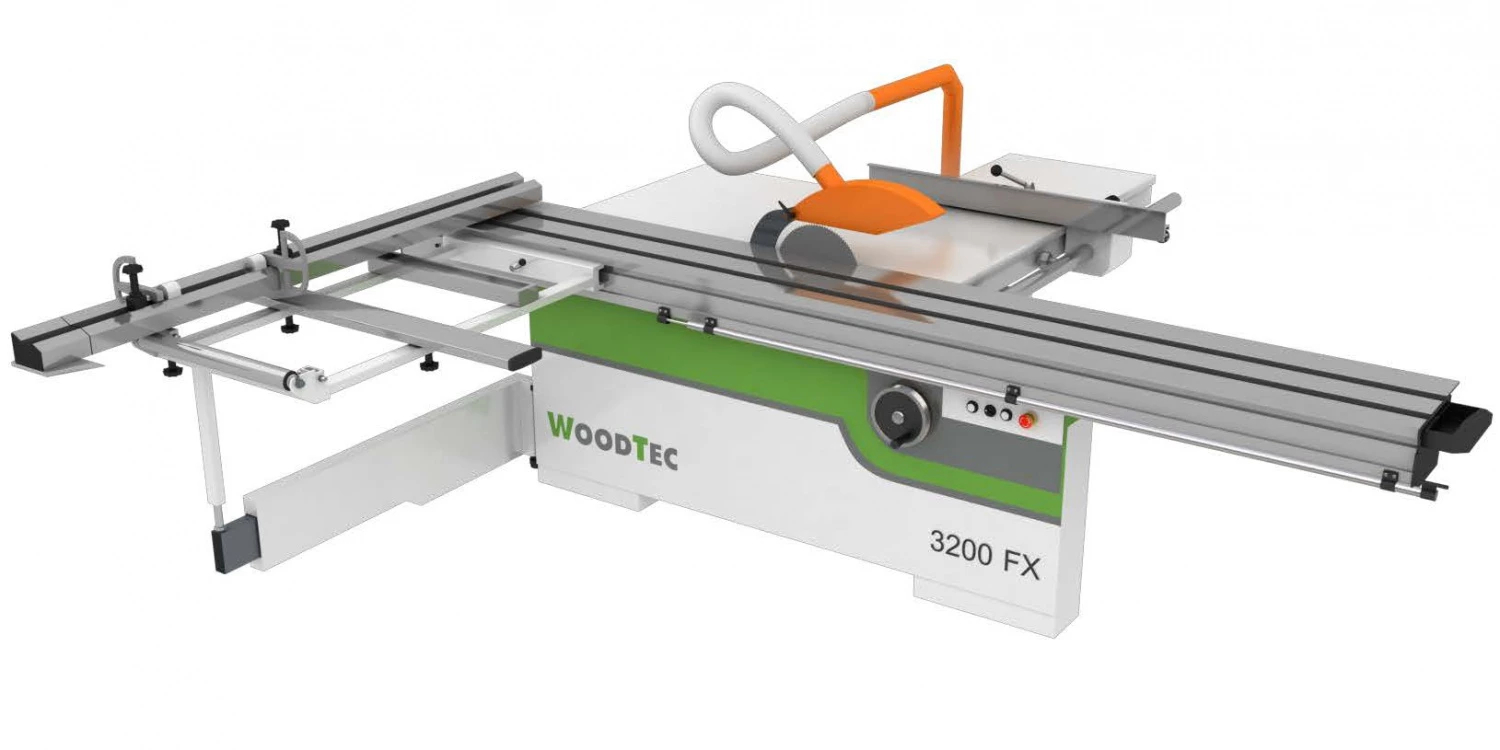

Форматно-раскроечный станок WoodTec 3200 FX
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияНазначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Схема обработки
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Конструктивные особенности
• Станина
Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.
Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.
• Пильный узел
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.
• Роликовая каретка
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
• Параллелный упор с механизмом точной настройки
Механизм микрометрической настройки значительно установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с точностью до миллиметра.
• Поперечная линейка
Торцовочный упор изготовлен из толстостенного алюминиевого профиля, обеспечивает надежность базирования, точность и сохранность установки размеров.
• Эксцентриковый прижим
В базовую комплектацию станка входит механический эксцентриковый прижим.
• Телескопическое удлинение
Предназначено для увеличения длины базовой линейки.
| Вес, кг | 900 |
| Наибольшая длина пропила, мм | 3200 |
| Размер каретки, мм | 3200х360 |
| Диаметр основной пилы (посадочный диаметр), мм | 350 (30) |
| Диаметр подрезной пилы (посадочный диаметр), мм | 120 (20) |
| Частота вращения основной пилы, об/мин | 4000/5600 |
| Частота вращения подрезной пилы, об/мин | 8 000 |
| Мощность эл.двигателя основной пилы, кВт | 5,5 |
| Мощность эл.двигателя подрезной пилы, кВт | 0,75 |
| Максимальная ширина реза по параллельной линейке, мм | 1250 |
| Размер рабочего стола, мм | 1050х650 |
| Высота стола, мм | 855-920 |
| Диаметры аспирационных отверстий, мм | 120, 80 |
| Габариты, мм | 3200 х 3340 х 890 |
| Угол положения пильного узла, ° | 90° |
| Наибольшая высота пропила основной пилы, мм: перпендикулярно к плоскости стола | 80 |
