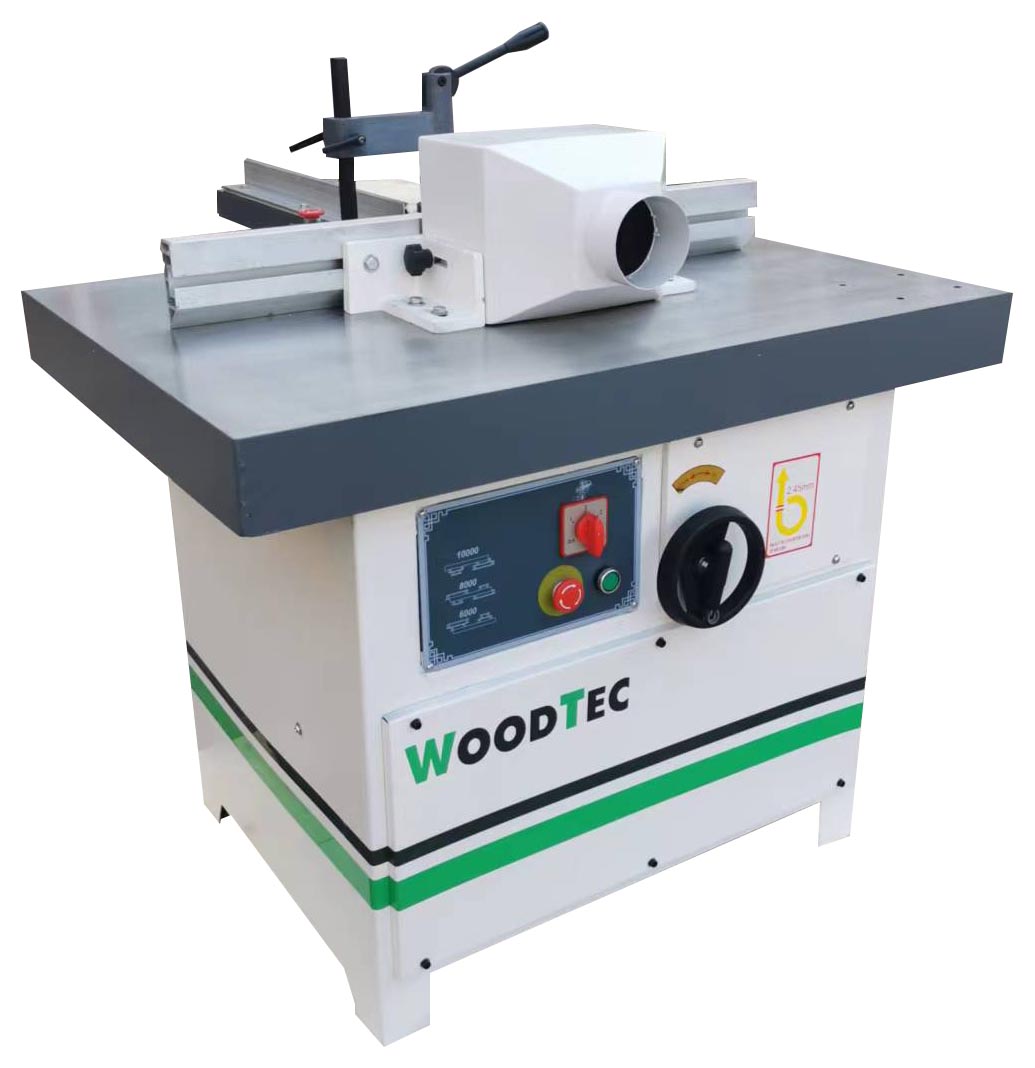

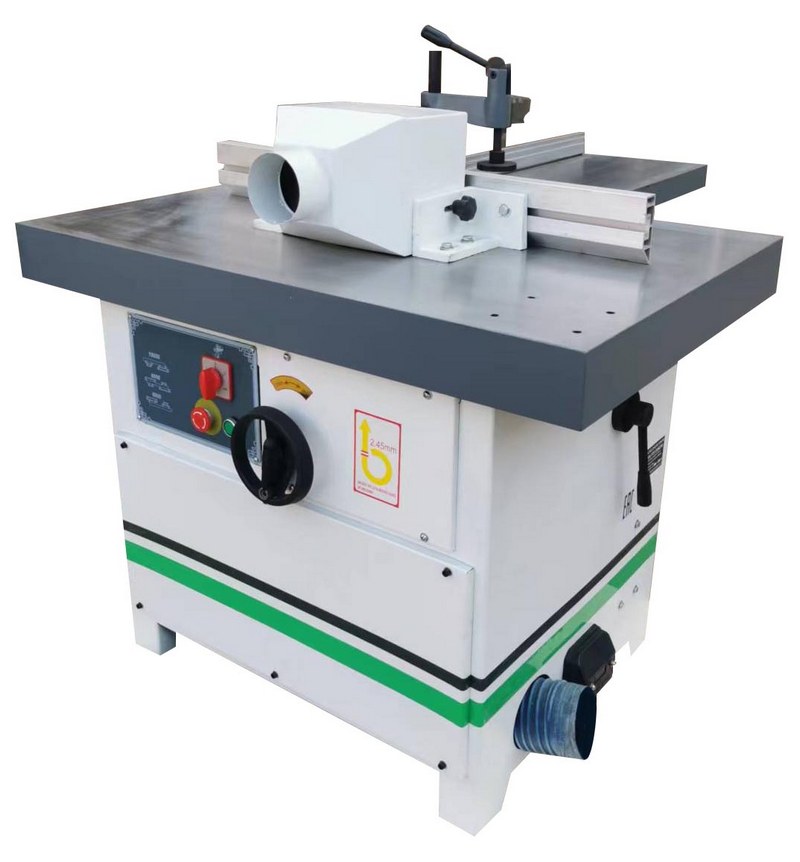

Станок фрезерный WoodTec FS 130
WoodTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
 |
 |
 |
| Продольное фрезерование | Фрезерование шипов и проушин | Криволинейное фрезерование по шаблону |
Отличительные особенности
- Подъем и опускание шпинделя осуществляется с помощью маховика
- Перемещение каретки по направляющей с поддерживающей опорой
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
- Эксцентриковый зажим в комплекте
- Диаметр шпинделя 32 мм
Конструктивные особенности
 |

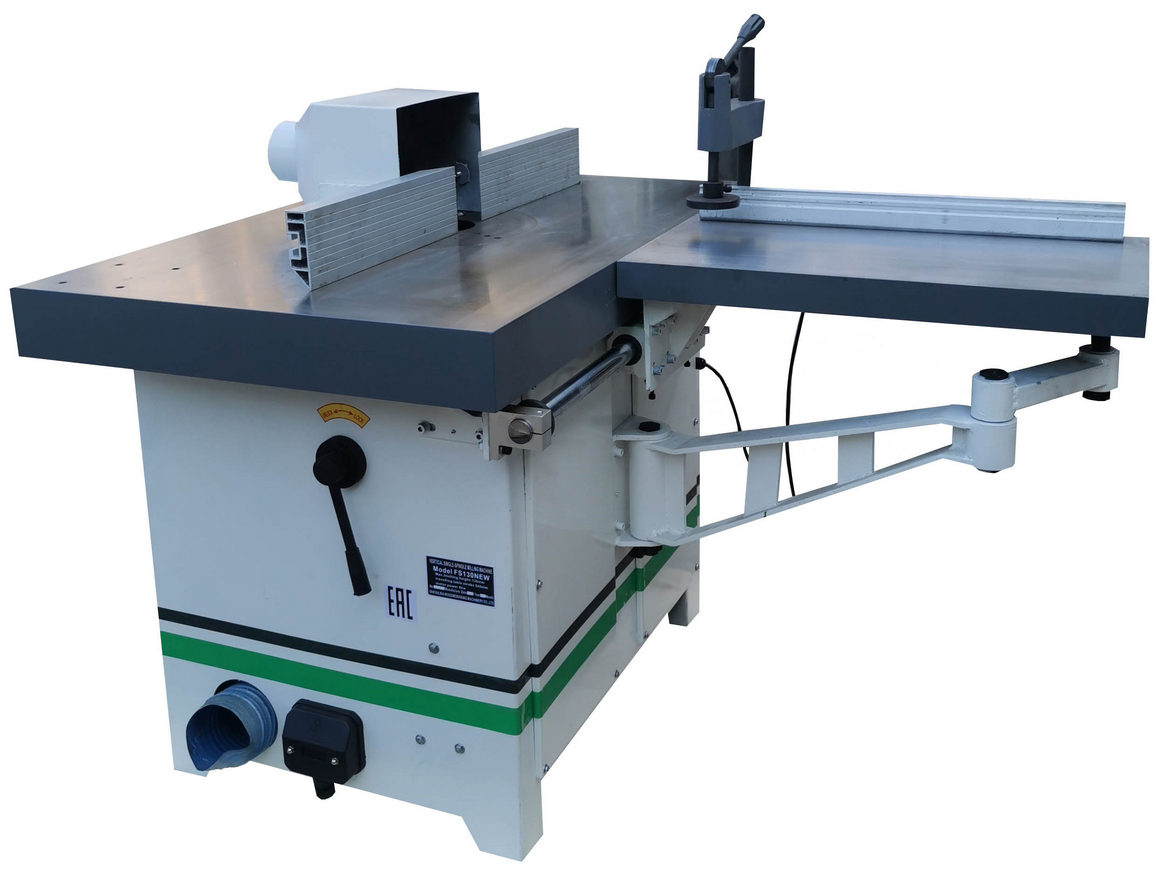

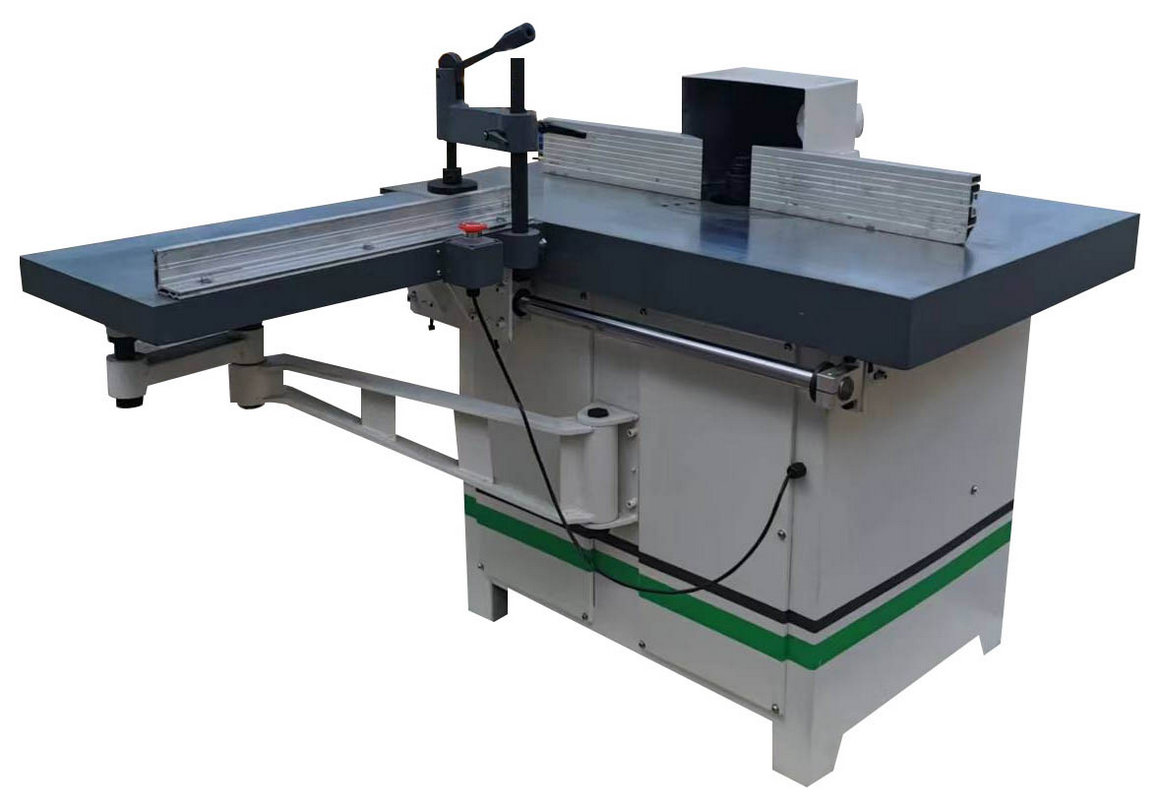

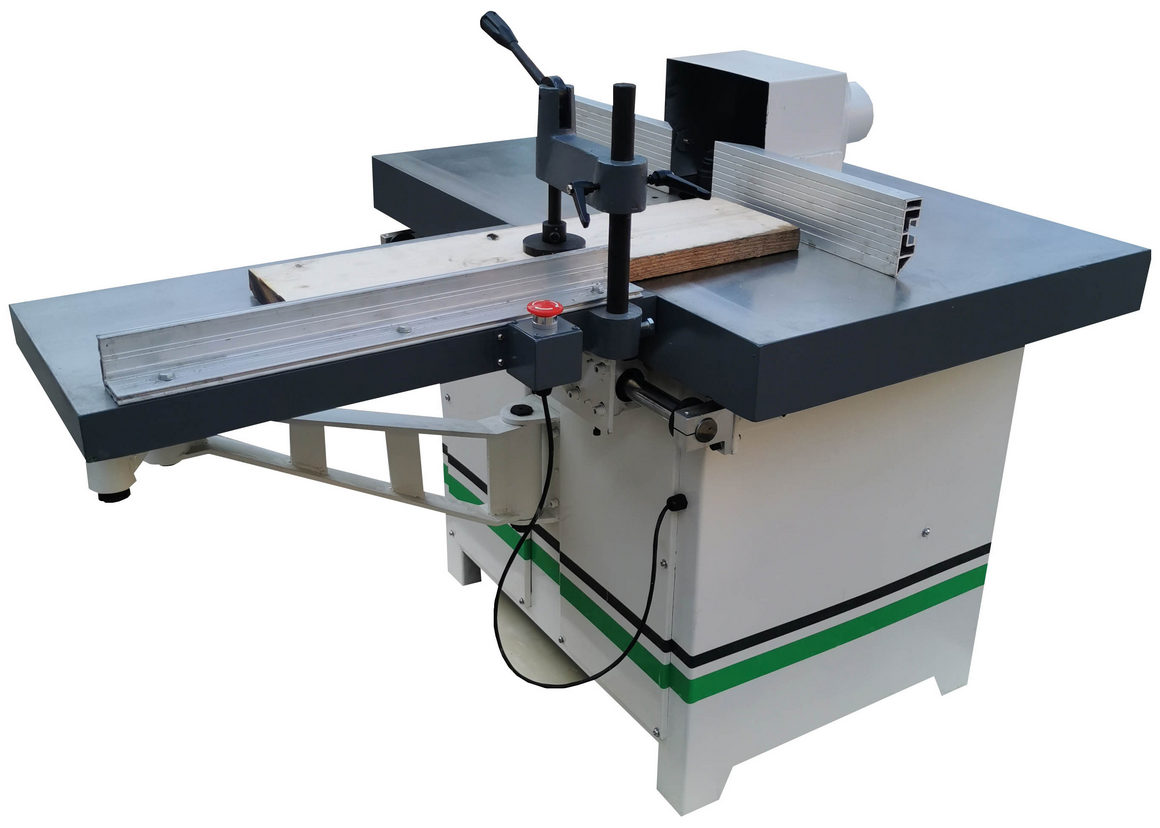

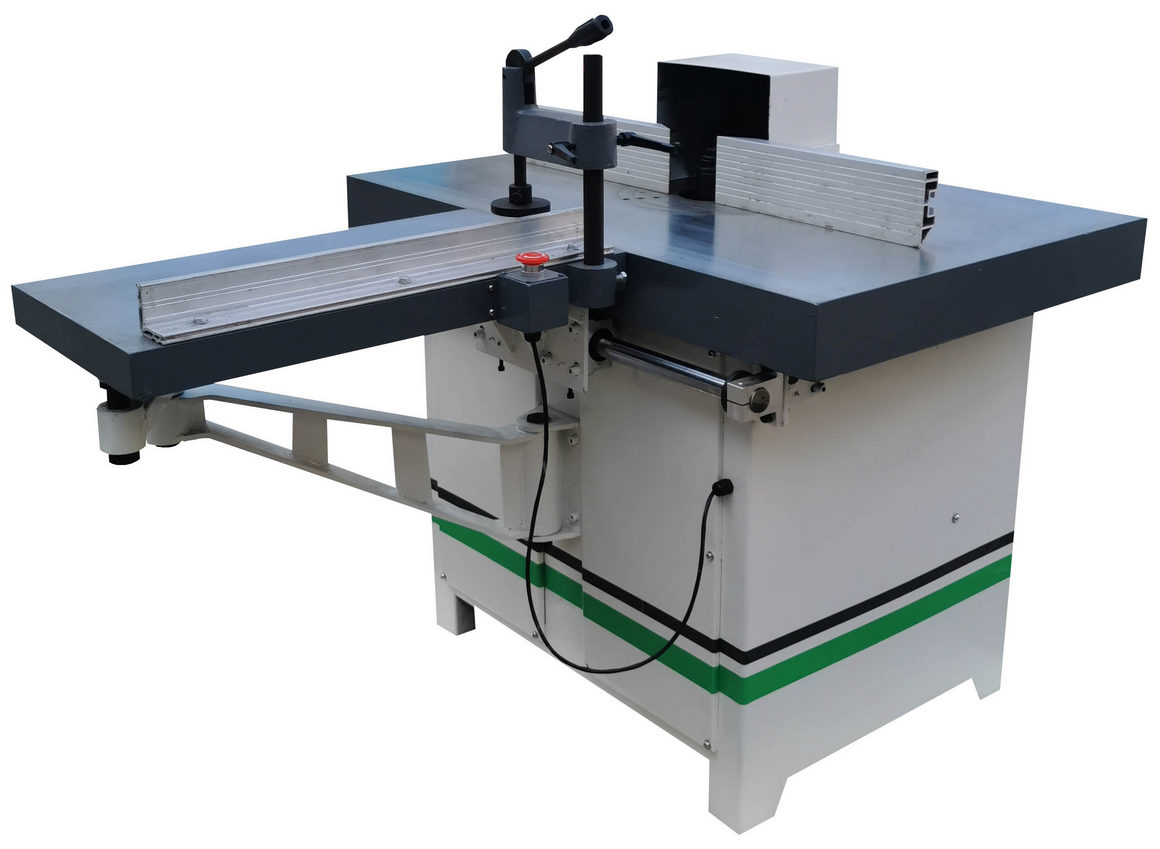

Шипорезная каретка
Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей. |
 |
Направляющая каретки
Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке. |
 |
Поддерживающая опора
Обеспечивает жесткость каретки и исключает ее перекос. |
 |
Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения. |
 |
Эксцентриковый прижим
Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |
  |
Защитный кожух
Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм. |
 |
Аспирационный патрубок
2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя. |
 |
Стопор шпинделя
Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. |
 |
Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. |
 |
Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
Размер основного стола: 900 x 640 мм
Мощность: 4 кВт
Вес: 410 кг
Характеристики
- Длина, мм
- 953
- Ширина, мм
- 1315
- Высота, мм
- 1021
- Вес, кг
- 410
- Частота вращения шпинделя, об/мин
- 6000 / 8000 / 10 000
- Мощность, кВт
- 4
- Диаметр шпинделя, мм
- 32
- Максимальная высота фрезерования, мм
- 130
- Ход каретки, мм
- 540
- Максимальный диаметр фрез в кожухе, мм
- 230
- Вертикальный ход шпинделя, мм
- 100
- Размер основного стола, мм
- 900 × 640
- Размер каретки, мм
- 650 × 350
