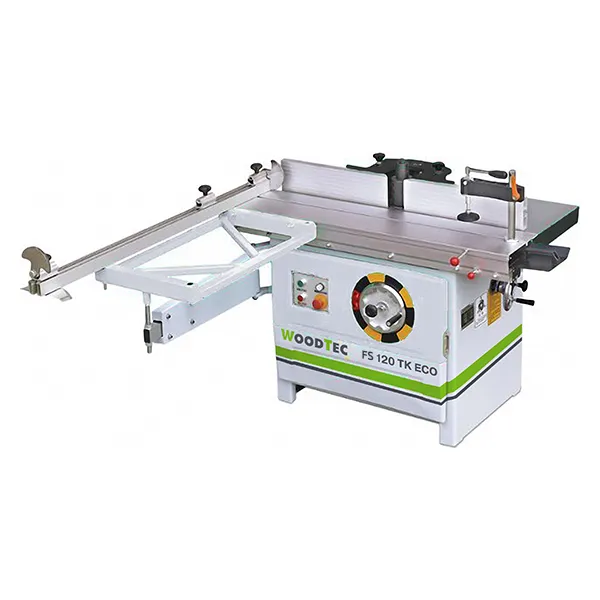

Станок фрезерный с наклоняемым шпинделем WoodTec FS 120 TK ECO

Назначение

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Продольное фрезерование	Фрезерование шипов и проушин	Криволинейное фрезерование по шаблону

Отличительные особенности

• Подъем, опускание и наклон шпинделя осуществляется с помощью маховика;
• Перемещение каретки по направляющей с поддерживающей опорой;
• Эксгаустерные воронки в кожухе для более эффективного удаления стружки;
• Эксцентриковый прижим в комплекте;
• Диаметр шпинделя 32 мм.

Конструктивные особенности

	ВЫСОКОТОЧНАЯ КАРЕТКА Высокая точность каретки обеспечивается перемещением по двум направляющим (по аналогии с форматно-раскроечными станками) Такая система позволяет избежать люфтов и обладает высокой надежностью.
	ПОДДЕРЖИВАЮЩИЙ СТОЛ, УПОРНАЯ ЛИНЕЙКА Поддерживающий стол имеет телескопическую опору что исключает, возможное провисание стола и неточность обработки. Упорная линейка снабжена милиметрической шкалой с 2-мя флажковыми упорами.
	ЛИТОЙ КОРПУС ФРЕЗЕРНОГО ШПИНДЕЛЯ Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки.
	ФИКСАЦИЯ ШПИНДЕЛЯ ОТ ПЕРЕМЕЩЕНИЙ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости. После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.
	ФРЕЗЕРНЫЙ КОЖУХ Станок оснащен фрезерным кожухом под фрезы диаметром 220 мм и двумя направляющими щеками 120х500 мм.
	МЕХАНИЗМ НАКЛОНА ШПИНДЕЛЯ Механизм наклона выполнен литым, что обеспечивает долговечность и отсутствие вибраций.
