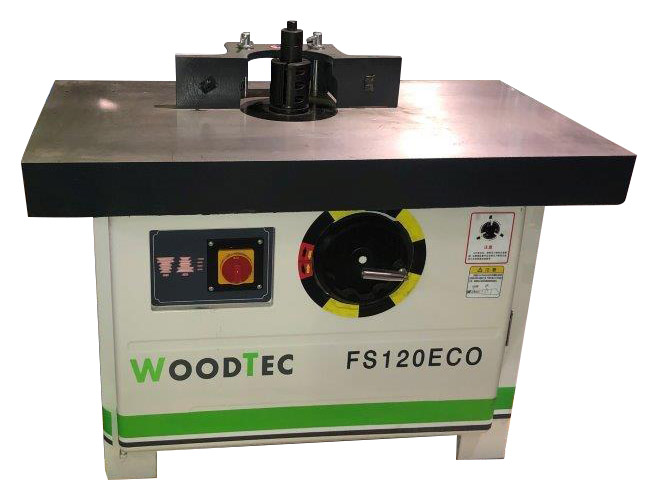

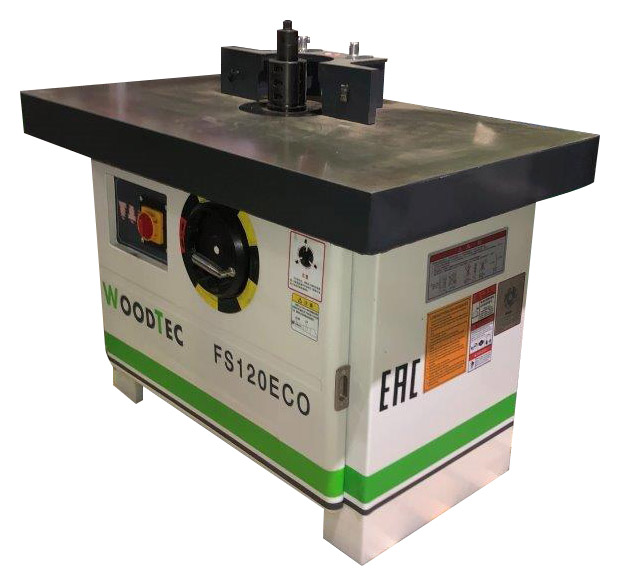

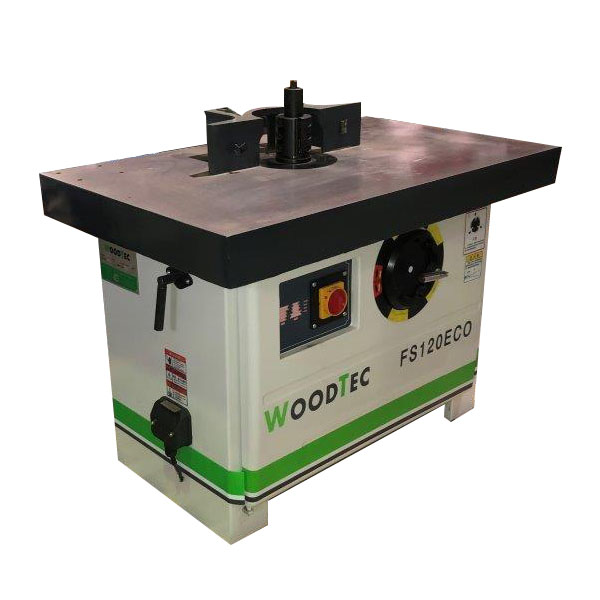

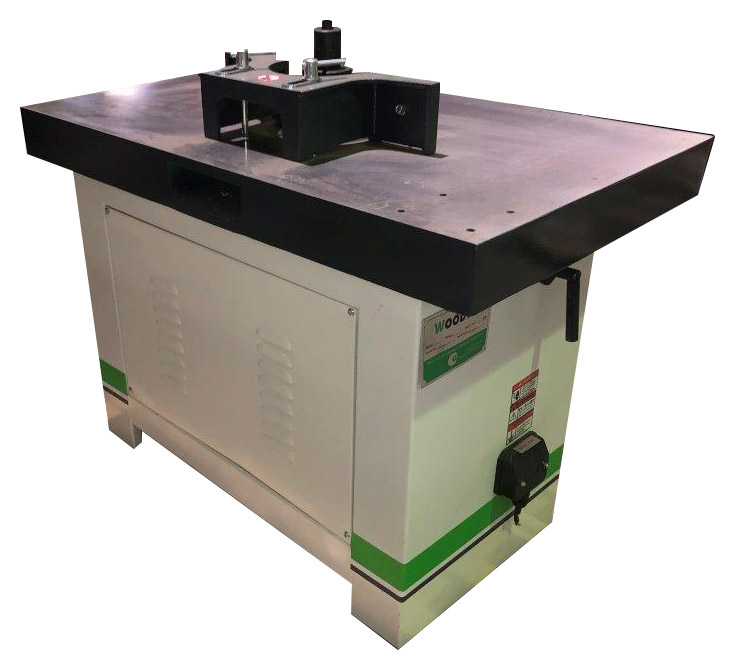

Станок фрезерный WoodTec FS 120 ECO

Назначение

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий).

Область применения

Устанавливается на предприятиях и в цехах по производству столярно-строительных деталей и изделий, на мебельном производстве и других деревообрабатывающих предприятиях.

Схема обработки

Отличительные особенности

• Литой рабочий стол из серого чугуна усиленный ребрами жесткости.
• Габаритные размеры рабочего стола 1140 х 670 мм.
• Высокоскоростной шпиндель закрепленный в чугунном корпусе.
• Механизм жесткой фиксации шпинделя на требуемую высоту обработки.

Конструктивные особенности

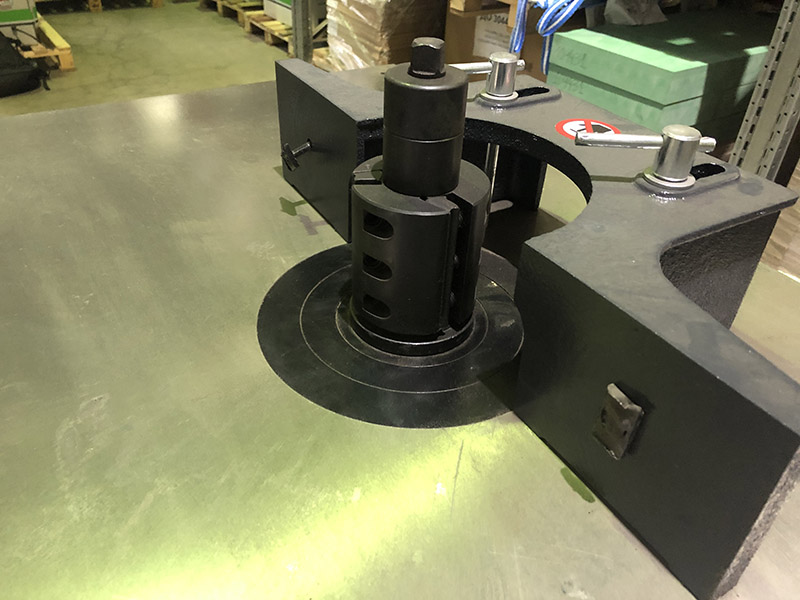

	ШПИНДЕЛЬНАЯ ЧАША Максимальный диаметр отверстия в столе 220 мм. Это позволяет опускать в стол инструмент большого диаметра.
	СИСТЕМА СТРУЖКОУДАЛЕНИЯ В корпусе рабочего стола предусмотрено специальное отверстие для удаления стружки из шпиндельной чаши. Данное решение значительно увеличивает срок службы подшипников.
	ОТВЕРСТИЯ ПОД АВТОПОДАТЧИК В рабочем столе станка уже просверлены отверстия под автоподатчик.
	ЛИТОЙ КОРПУС ФРЕЗЕРНОГО ШПИНДЕЛЯ Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки. УДОБНЫЙ МЕХАНИМ ОСЛАБЛЕНИЯ НАТЯЖЕНИЯ РЕМНЕЙ (ИСПОЛЬЗУЕТСЯ ПРИ ИЗМЕНЕНИИ ЧАСТОТЫ ВРАЩЕНИЯ ШПИНДЕЛЯ) Ослабление натяжения ремней осуществляется при помощи перемещения рычага. Что существенно экономит время.
	ФИКСАЦИЯ ШПИНДЕЛЯ ОТ ПЕРЕМЕЩЕНИЙ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости. После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.
	ИЗМЕНЕНИЕ ВЫСОТЫ ФРЕЗЕРОВАНИЯ Осуществляется при помощи маховика, расположенного на передней панели станка.
