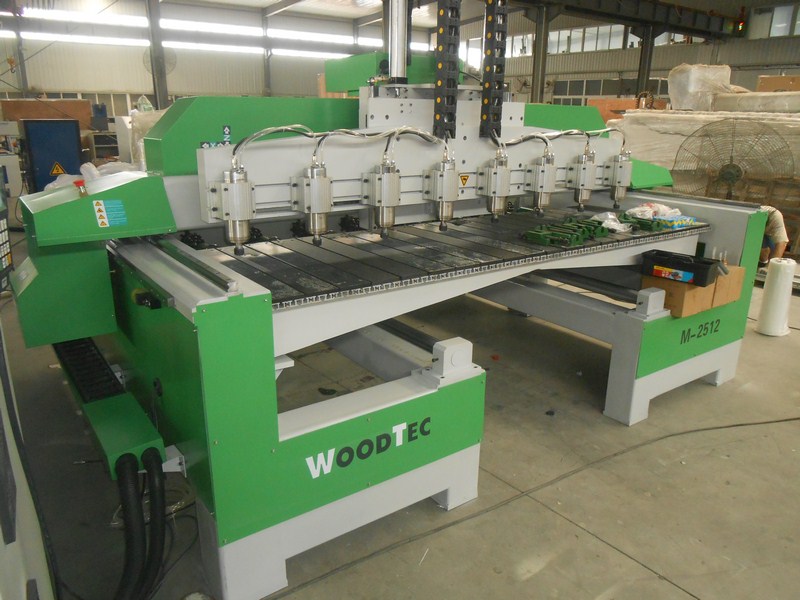

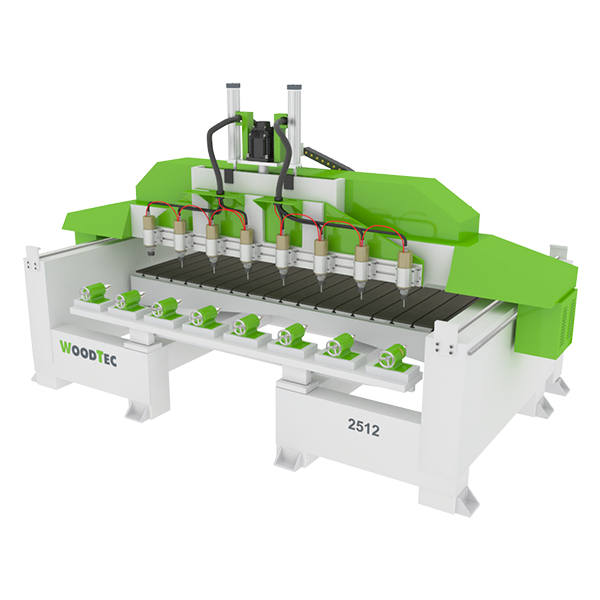

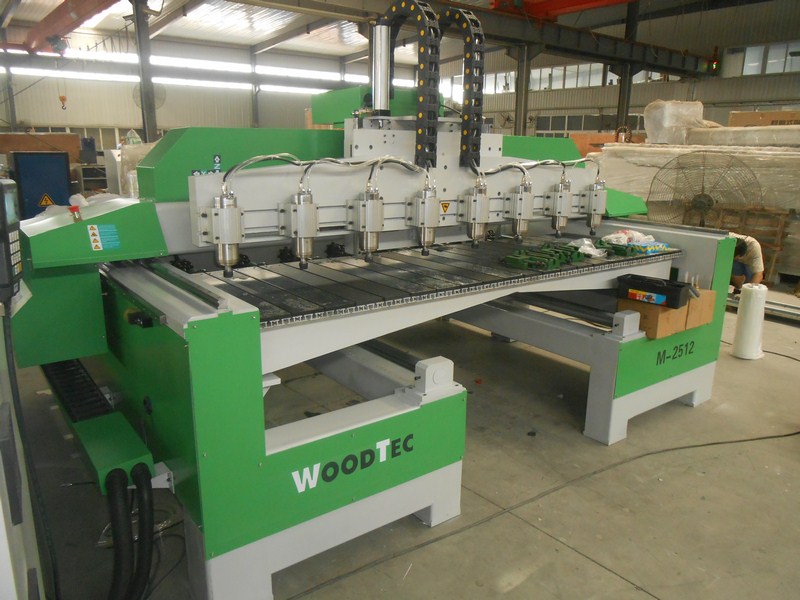

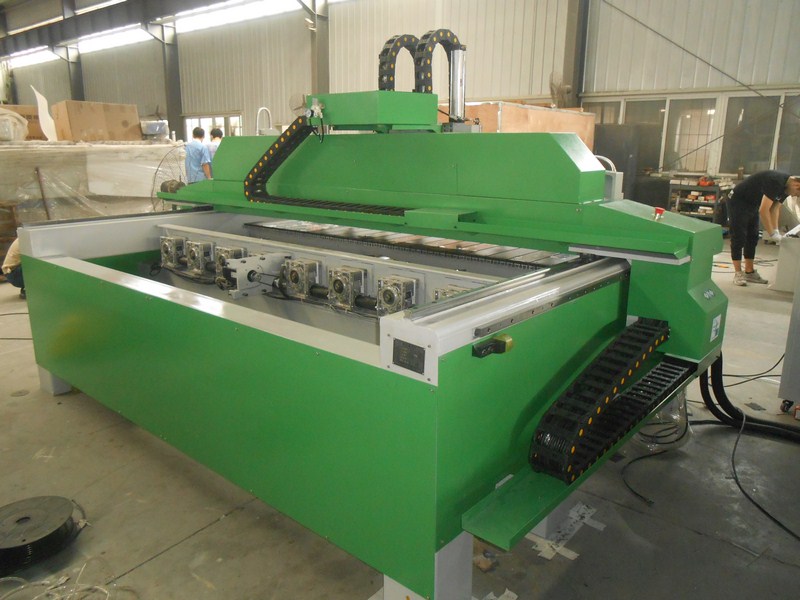

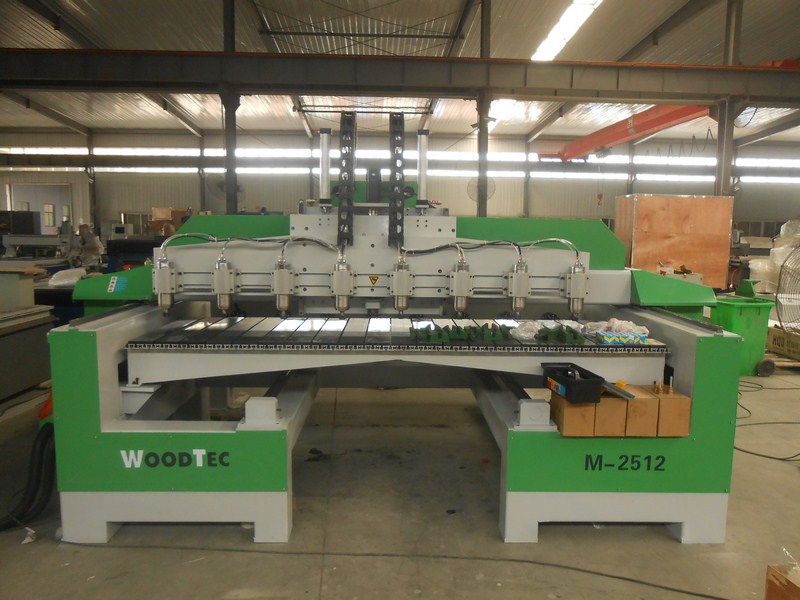

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8
WoodTec
1 877 192 ₽ / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Назначение

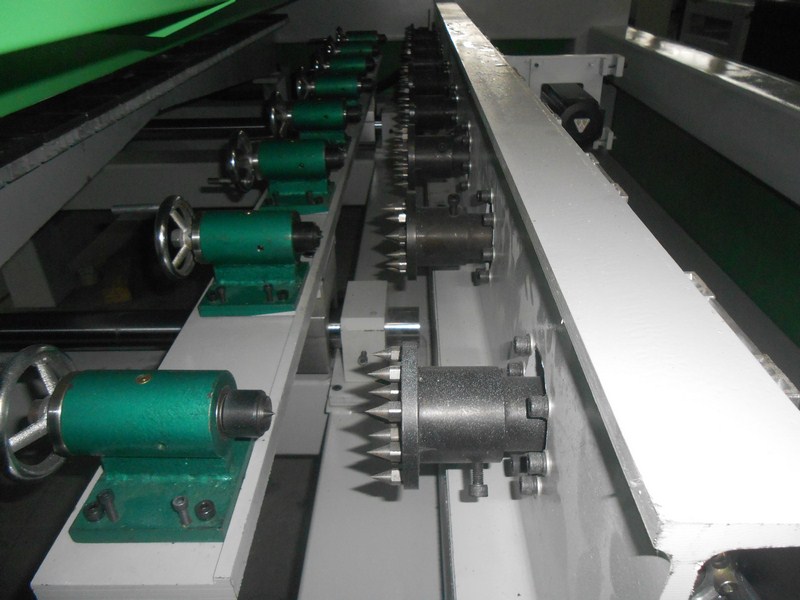

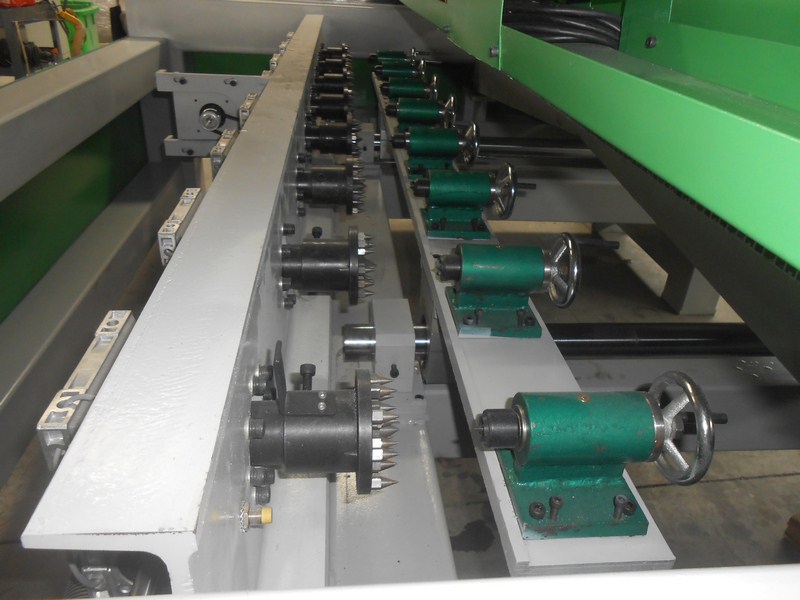

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.
Область применения
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки
Получаемые изделия
Конструктивные особенности
 |
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
 |
ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
 |
ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок. |
 |
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер. Подробнее здесь |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО. |
Стандартная комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 8 | 2,2 кВт 24 000 об/мин |

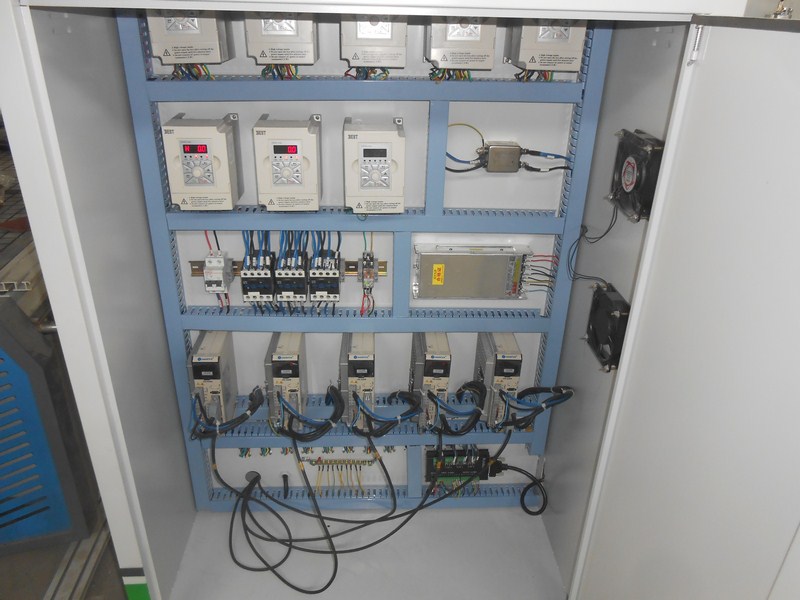

| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 | |
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 | |
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 4 | |
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | |
| 7 | Шарико-винтовая передача по осям X и Z | 1 | |
| 8 | Передача при помощи косозубых реек по осям Y (комплект) | 1 | |
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Характеристики
- Диаметр обработки, мм
- до 250
- Система смены инструмента
- Тип электродвигателей перемещения
- Скорость рабочего хода, м/мин
- 0 - 10
- Скорость холостого хода, м/мин
- 0 - 20
- Частота вращения шпинделя, об/мин
- 0 - 24 000
- Мощность шпинделя, кВт
- 2.2
- Тип охлаждения шпинделя
- водяное
- Тип цанги
- ER20
- Посадочный диаметр инструмента, наибольший, мм
- 12
- Напряжение, В
- 380
- Частота тока, Гц
- 50
- Общая установленная мощность, кВт
- 24
- Длина, мм
- 3650
- Ширина, мм
- 2300
- Высота, мм
- 2000
- Вес, кг
- 2500
- Длина обработки на рабочем столе (работа по плоскости), мм
- до 800
- Длина обработки, мм
- до 1200
- Тип передачи по осям X, Z
- ШВП
- Тип передачи по оси Y
- Косозубая рейка
