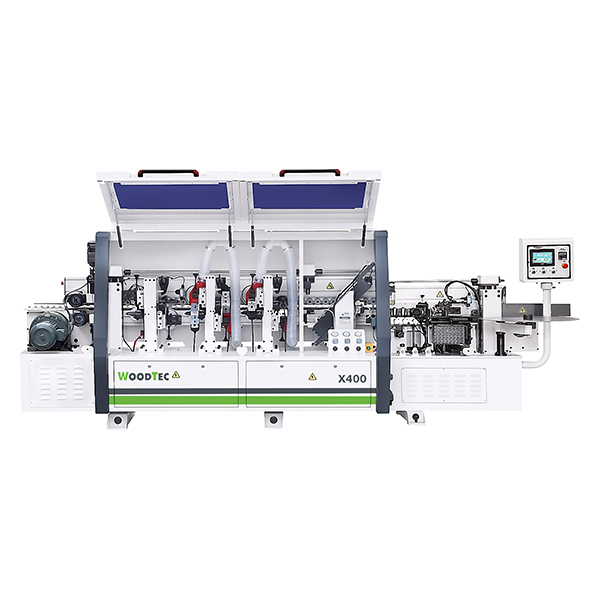

Станок для облицовывания кромок мебельных деталей WoodTec X400

Добавить к сравнению
x400 Станок для облицовывания кромок мебельных деталей WoodTec
WoodTec X400
WoodTec X400
WoodTec X400
WoodTec X400
WoodTec X400
WoodTec X400
WoodTec X400
WoodTec X400
x400 Станок для облицовывания кромок мебельных деталей WoodTec
X400
X400
X400
X400
X400
X400
X400
X400
  • Описание
  • Характеристики
  • Применение

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Схемы обработки





Отличительные особенности

  • Увеличенная скорость подачи до 20 м/мин;
  • Два фрезерных узла;
  • Радиусная цикля;
  • Прижимная балка управления с пульта;


Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором «Touch Screen».

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Простое и понятное включение всех узлов.

В случае неисправности на дисплее появляется описание неисправности.

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.

Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

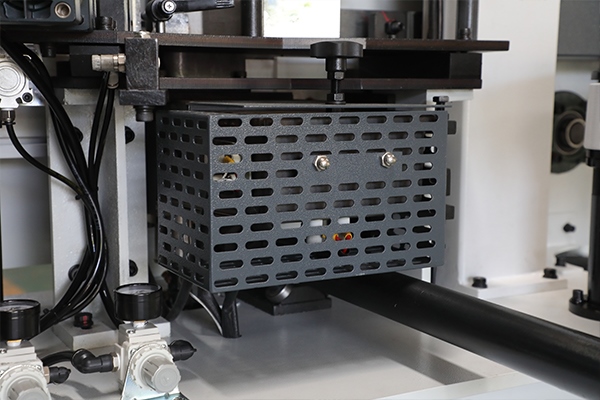

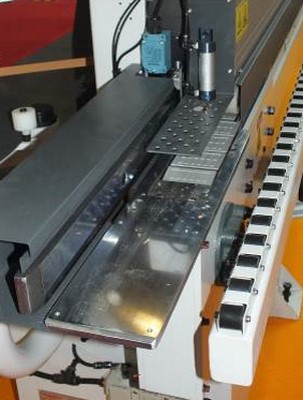

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Достижение рабочей температуры за 15 мин.

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.

Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

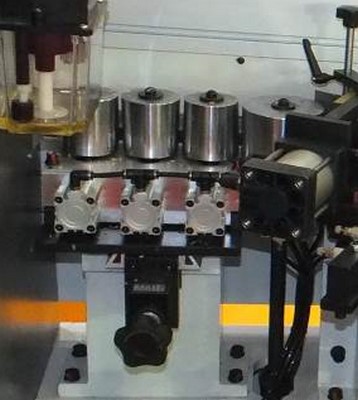

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.

С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

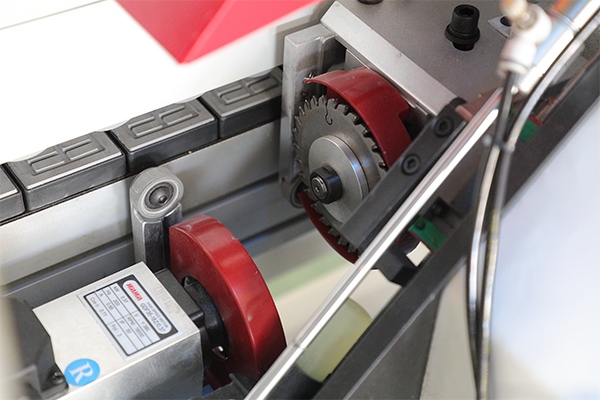

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.

Оснащен 2 двигателями по 0,35 кВт.
Пилы - D100 x 20 x 3,2 мм, Z24.

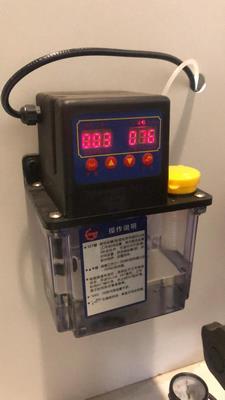

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

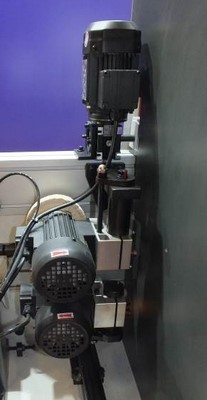

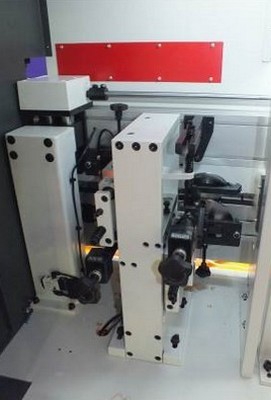

I УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧЕРНОВОЙ)

Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки.

Узел фрезерования свесов с 2-мя двигателями:



  • - мощностью 0,75 кВт;
  • - частотой 200 Гц;
  • - скоростью вращения 12 000 об/мин.;
  • - фрезы Z-4.



II УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧИСТОВОЙ)

Служит для финишного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.



  • - мощностью 0,75 кВт;
  • - частотой 200 Гц;
  • - скоростью вращения 12 000 об/мин.;
  • - фрезы Z-6 R2.



УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

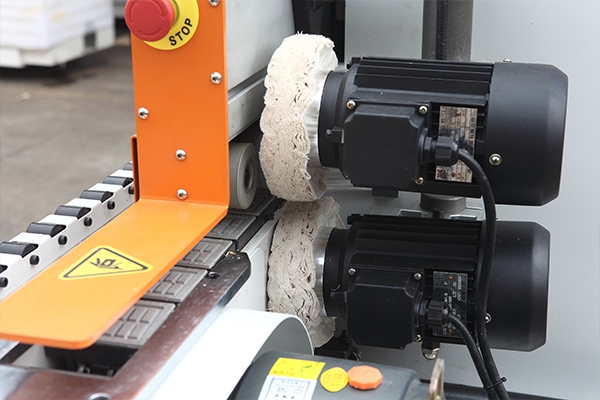

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Электрические компоненты выполнены в соответствии стандартам СЕ.

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.

Толщина кромочного материала, мм0,4 - 3
Скорость подачи, м/мин15 - 18 - 20
Ёмкость клеевого бачка, л4
Общая мощность, кВт10,7
Рабочее напряжение, В380
Длина, мм4500
Ширина, мм1000
Высота, мм1700
Вес, кг1700
Мин/макс толщина детали, мм10 - 60
Давление воздуха, атм.6 - 8
Мин. размеры обрабатываемой панели, мм100 х 80

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Схемы обработки





Отличительные особенности

  • Увеличенная скорость подачи до 20 м/мин;
  • Два фрезерных узла;
  • Радиусная цикля;
  • Прижимная балка управления с пульта;


Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором «Touch Screen».

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Простое и понятное включение всех узлов.

В случае неисправности на дисплее появляется описание неисправности.

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.

Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Достижение рабочей температуры за 15 мин.

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.

Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.

С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.

Оснащен 2 двигателями по 0,35 кВт.
Пилы - D100 x 20 x 3,2 мм, Z24.

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

I УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧЕРНОВОЙ)

Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки.

Узел фрезерования свесов с 2-мя двигателями:



  • - мощностью 0,75 кВт;
  • - частотой 200 Гц;
  • - скоростью вращения 12 000 об/мин.;
  • - фрезы Z-4.



II УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧИСТОВОЙ)

Служит для финишного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.



  • - мощностью 0,75 кВт;
  • - частотой 200 Гц;
  • - скоростью вращения 12 000 об/мин.;
  • - фрезы Z-6 R2.



УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Электрические компоненты выполнены в соответствии стандартам СЕ.

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
