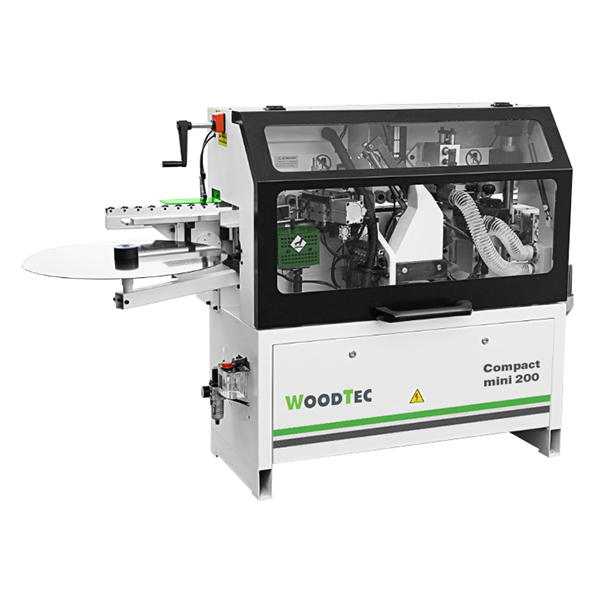

Name: Автоматический кромкооблицовочный станок WoodTec Compact mini 200
Brand: WoodTec

Автоматический кромкооблицовочный станок WoodTec Compact mini 200

Бренд: WoodTecКитай

Описание

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

1. Подача кромки	2. Клеевой узел	3. Гильотина

4. Пресс группа	5. Узел торцовки	6. Фрезерование свесов

Отличительные особенности

Скорость подачи 8 м/мин;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;

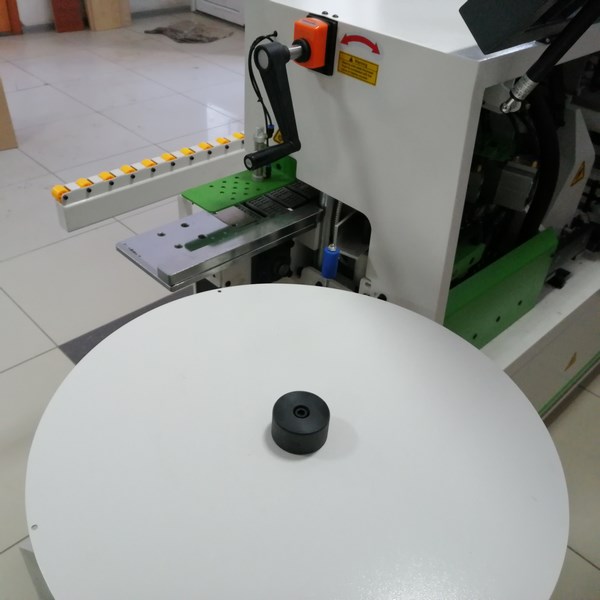

Магазин подачи рулонного кромочного материала;
Пульт управления на панели станка;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Конструктивные особенности

	КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея; Аккуратный клеевой шов; Не требуется регулировка на толщину материала.

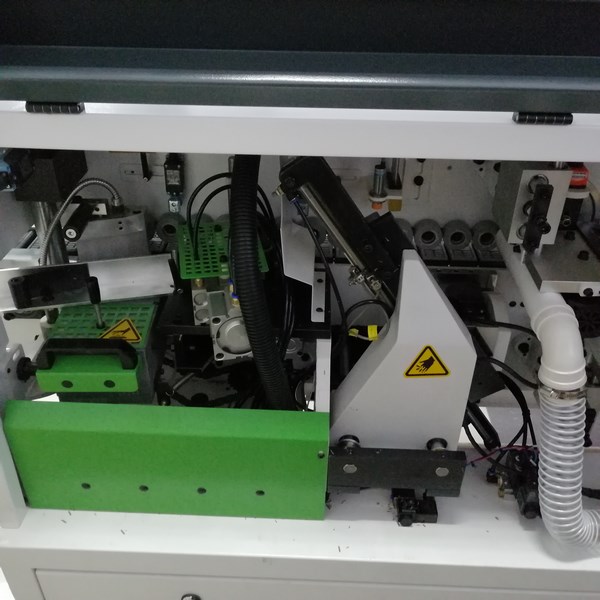

	ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12 000 об/мин), 0,22 кВт Пила перемещается по одной призматической направляющей. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

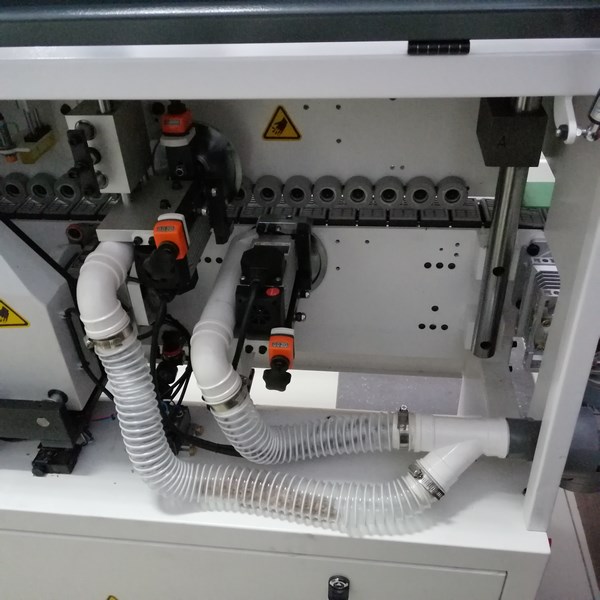

	УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки.
	ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

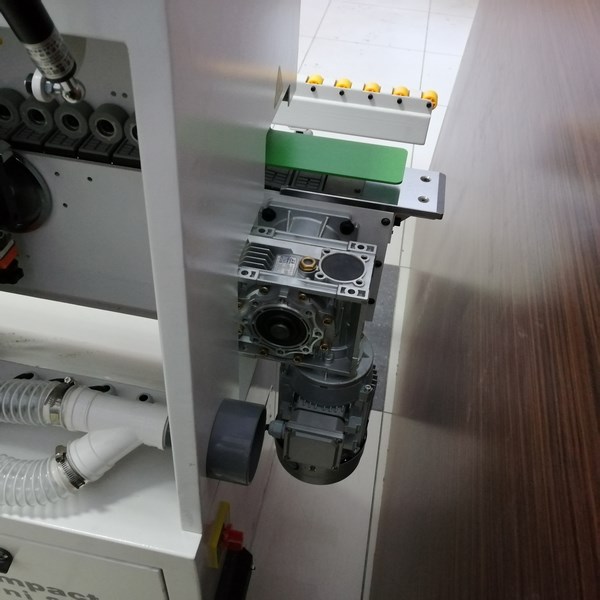

	КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.
	ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки.

Скорость подачи: 8 м/мин
Толщина кромочного материала: 0,4 - 3 мм
Вес: 505 кг

Характеристики

Толщина кромочного материала, мм: 0.4 - 3
Толщина детали, мин/макс, мм: 12 - 45
Размеры обрабатываемой детали (мин.) - длина x ширина, мм: 120 × 80
Скорость подачи, м/мин: 8
Мощность двигателя чистовой торцовки (1 шт.), кВт: 0.22
Обороты пил, об/мин: 12 000
Мощность двигателей фрезерного узла (2 шт.), кВт: 2 × 0.37
Обороты, об/мин: 12 000
Общая мощность, кВт: 3.7
Давление сжатого воздуха, бар: 6.0
Длина, мм: 1980
Ширина, мм: 650
Высота, мм: 1220
Вес, кг: 505
Питающее напряжение, В: 380
