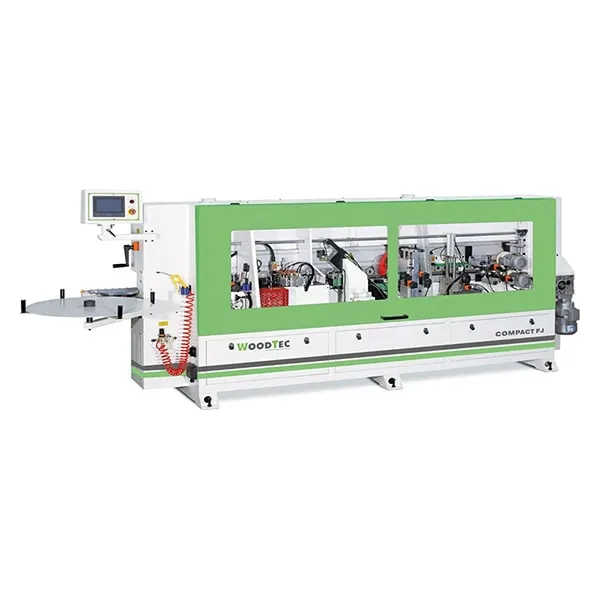

Автоматический кромкооблицовочный станок WoodTec Compact F2J

Добавить к сравнению
compact f2j Автоматический кромкооблицовочный станок WoodTec
  • Описание
  • Характеристики
  • Применение

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Схемы обработки

1. Предварительное фрезерование 2. Подача кромки 3. Клеевой узел 4. Гильотина
5. Пресс группа 6. Узел 2-ух моторной торцовки 7. Чистовой узел фрезерования свесов 8. Узел радиусной циклевки
9. Узел обкатки углов 10. Полировальный узел




Отличительные особенности

  • предварительного фрезерования оснащен алмазными фрезами;
  • Скорость подачи 9 - 13 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Улез прифуговки 2 x 1,25 кВт, 12000 об/мин;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин;
  • Двухмоторный обкаточный узел;
  • Циклевка радиусная;
  • Полировальный узел 2 х 0,18 кВт, 1400 об/мин;
  • Магазин подачи рулонного кромочного материала;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.


Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры:

- Температуру клея;
- Индикацию работы узлов станка.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки.
Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы.



КЛЕЕВОЙ УЗЕЛ

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.

- Винтовая точная настройка кол-ва клея;
- Аккуратный клеевой шов;
- Не требуется регулировка на толщину материала.


ТОРЦОВОЧНЫЙ АГРЕГАТ

Два промышленных двигателя (12000 об/мин), 2 x 0,22 кВт.
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:

- Простое линейное движение двух пил вверх-вниз;
- Простая схема пневматики;
- Призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.
УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ

Два промышленных двигателя (12000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:

- Осуществляют плавный заход на деталь;
- Исключают повреждение любой облицованной поверхности.

Оснащены счетчиками точной настройки на разную толщину кромки.
ДВУХМОТОРНАЯ ОБКАТКА УГЛОВ

- Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
- 2 двигателя узла обкатки углов Мощностью: 0,37 кВт; Частота: 200 Гц; Скорость вращения: 12 000 об/мин;
- Движение за счет пневматических цилиндров;
- Возможно выбрать индивидуальную обработку угла стыков кромки.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
ПОЛИРОВКА

Полировка необходима для финишной обработки кромки.

Данная операция обеспечивает:

- Блеск обработанной поверхности;
- Очищает от загрязнений;
- Восстанавливает цвет после циклевочного узла;
- Формирует микро радиус у тонкой кромки (притупляет острый край);
- Полирующий агрегат два двигателя по 0,18кВт., два полирующих диска;
- Частота вращения 1400 об/мин.
Толщина кромочного материала, мм0,4 - 3
Толщина детали, мин/макс, мм10 - 50
Скорость подачи, м/мин13
Обороты пил, об/мин12 000
Обороты, об/мин1400
Общая мощность, кВт8,19
Давление сжатого воздуха, бар6,0
Длина, мм4160
Ширина, мм760
Высота, мм1500
Вес, кг1200
Питающее напряжение (3 фазы), В380
Мощность двух моторов на префуговку, кВт2 x 1,25
Полировальный узел – мощность, кВт2 x 0,18
Размеры обрабатываемой детали (мин.) (Д х Ш), мм120 x 80
Мощность двигателей чистовой торцовки, кВт2 x 0,22
Мощность двигателей фрезерного узла, кВт2 x 0,37
Двухмоторная обкатка углов, кВт2 x 0,37
Скорость обработки, м/мин9
