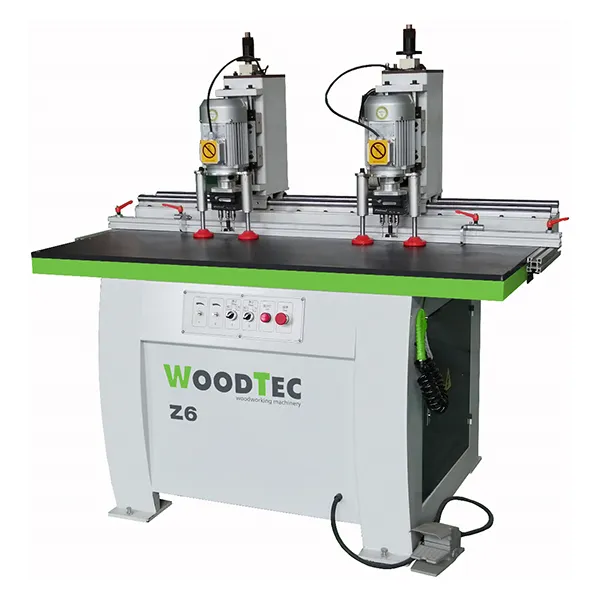

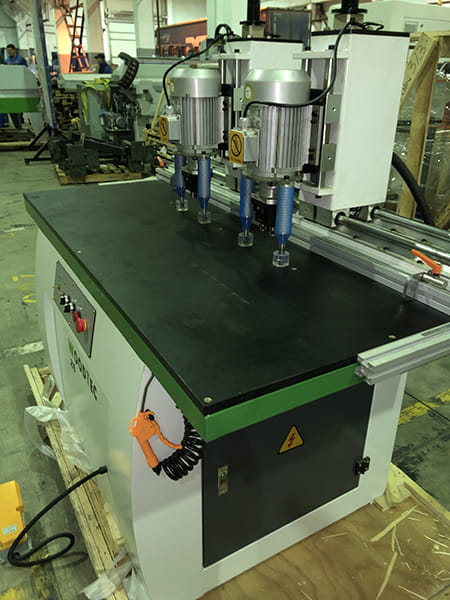

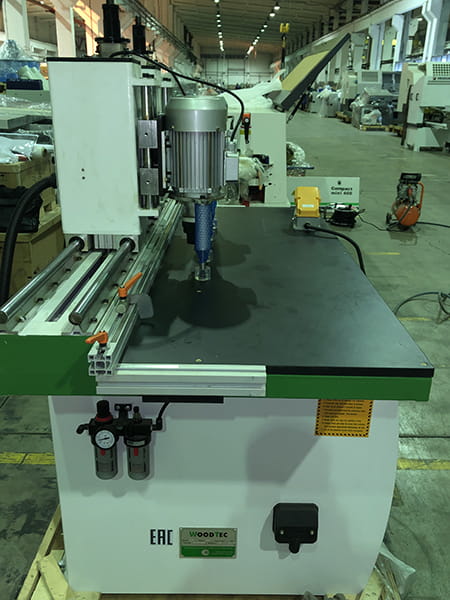

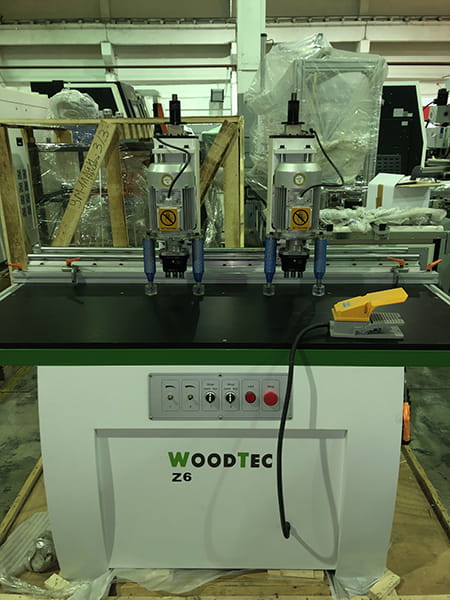

Станок сверлильно-присадочный под петли WoodTec Z6

Назначение

Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.

Схема обработки

Схема обработки изделия	Схема сборки готового изделия

Отличительные особенности

• Прижим детали четырьмя пневматическими цилиндрами;

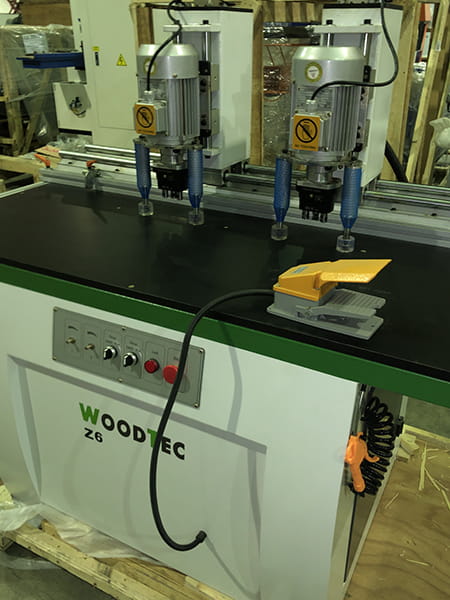

• Автоматическое управление рабочими операциями (старт-педаль);
• Боковые линейки (2 шт.);
• Линейка с 2-мя откидными упорами;
• Пистолет для обдувки станка;
• Перемещение сверлильной группы по направляющим D 25 мм.

Конструктивные особенности

	СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования.
	ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины.
	РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

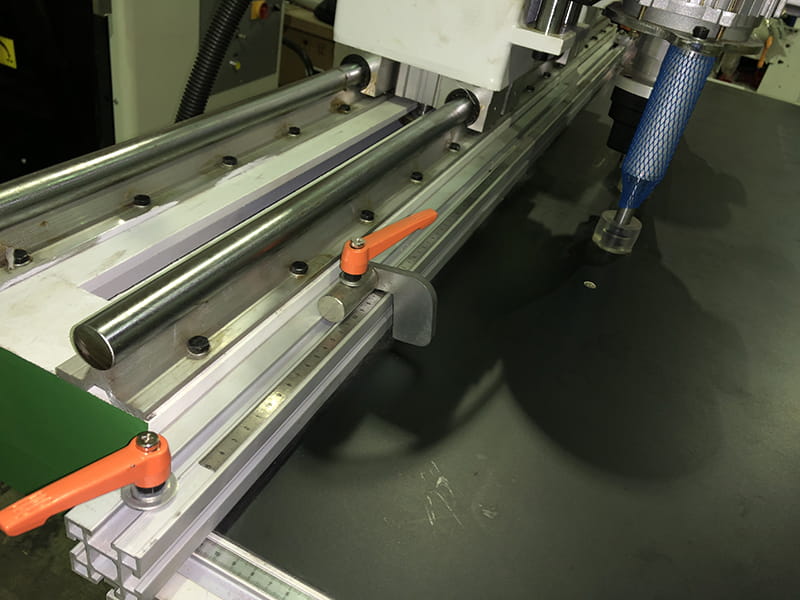

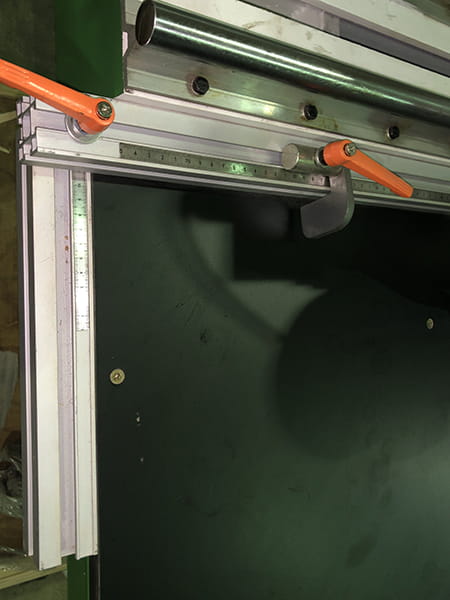

	КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.

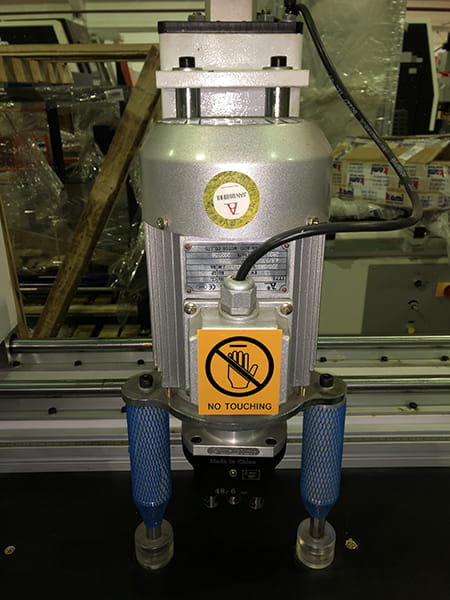

	ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

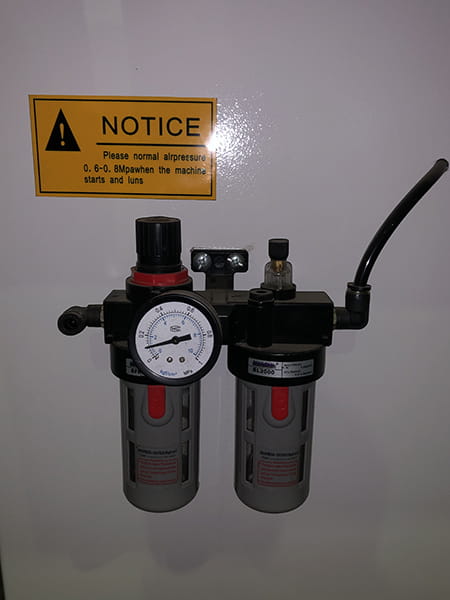

	ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

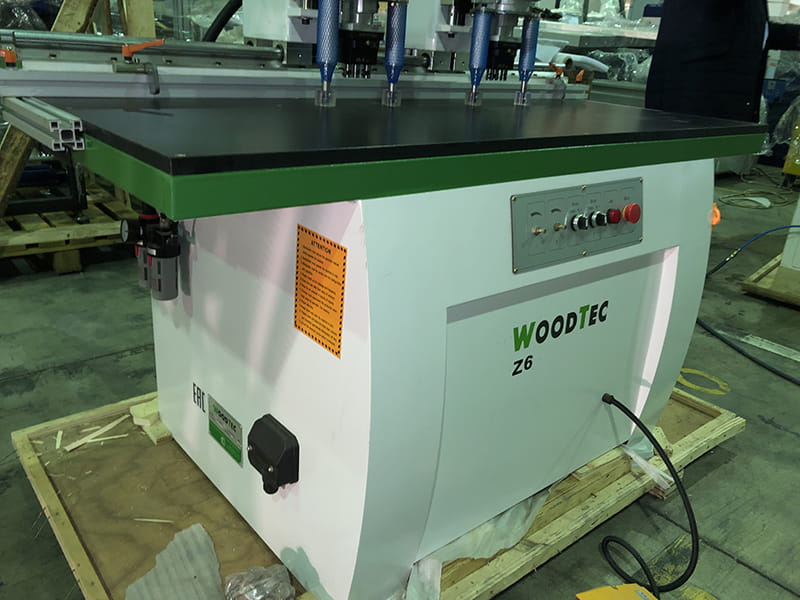

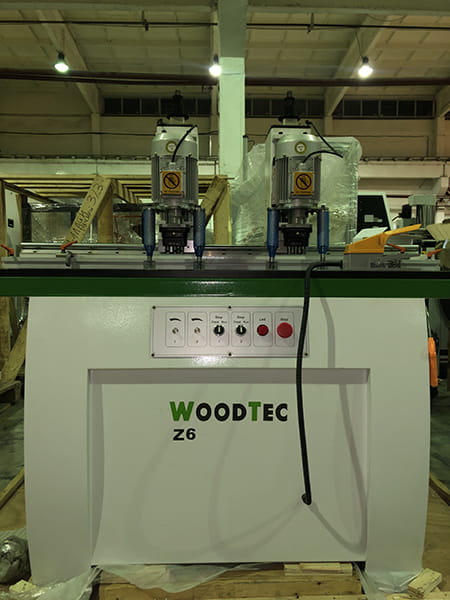

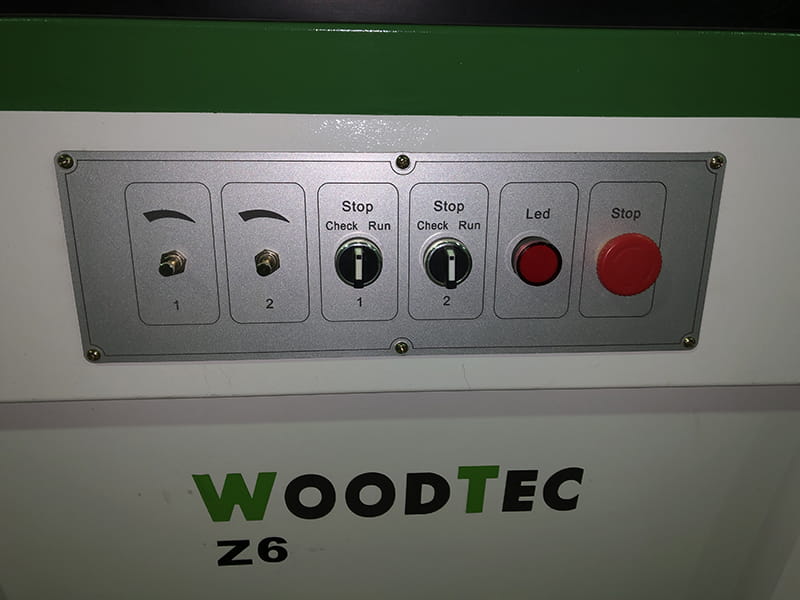

	ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
	ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

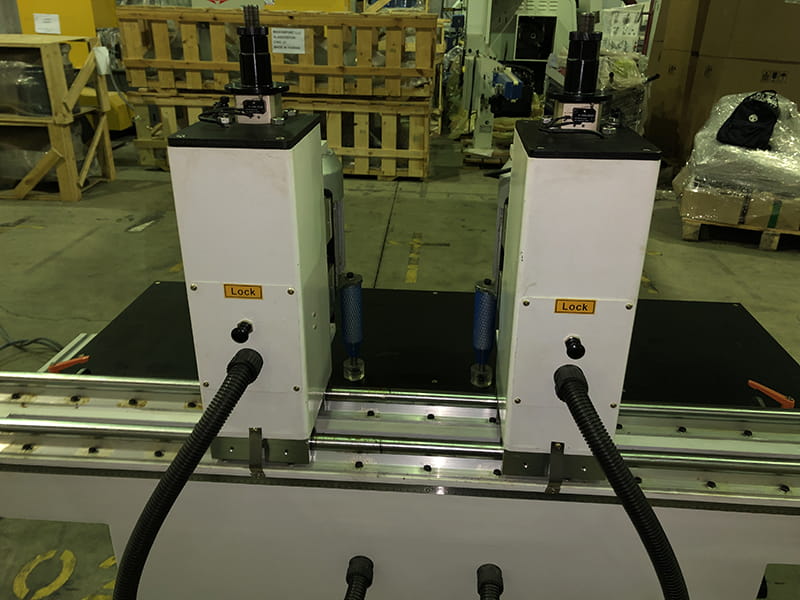

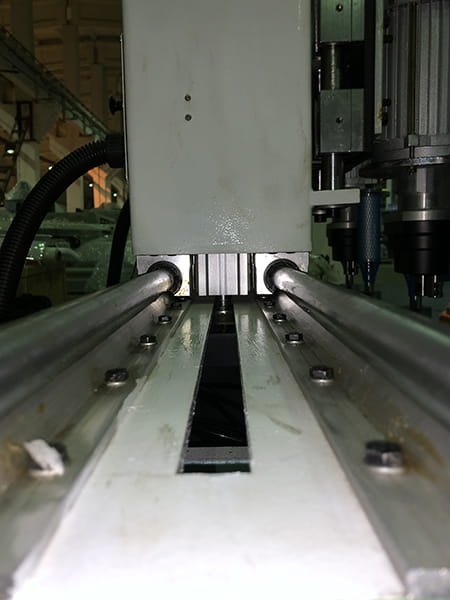

	ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.
	ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.
