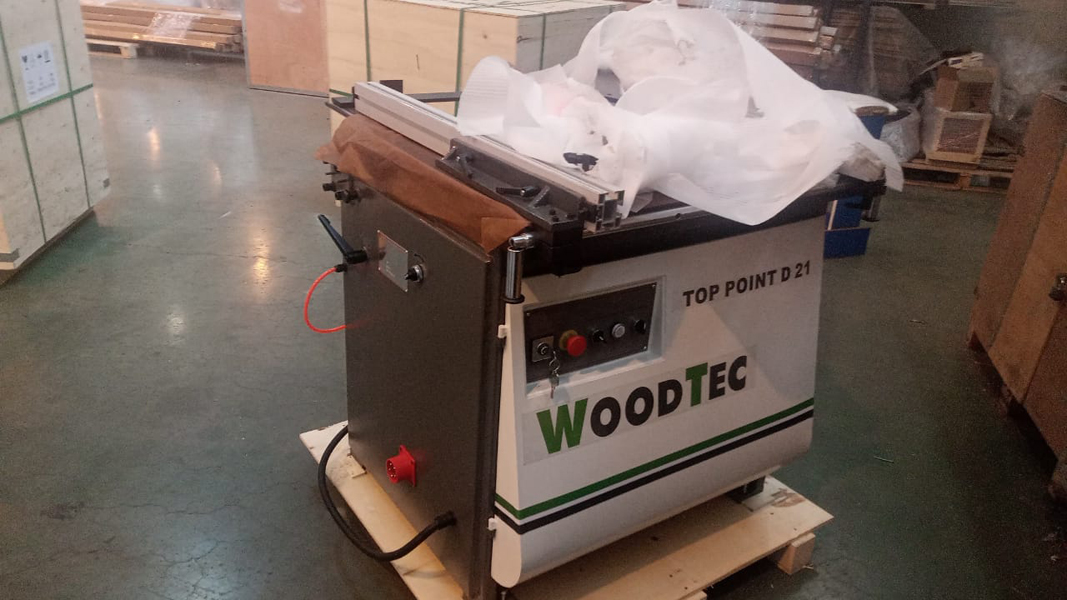

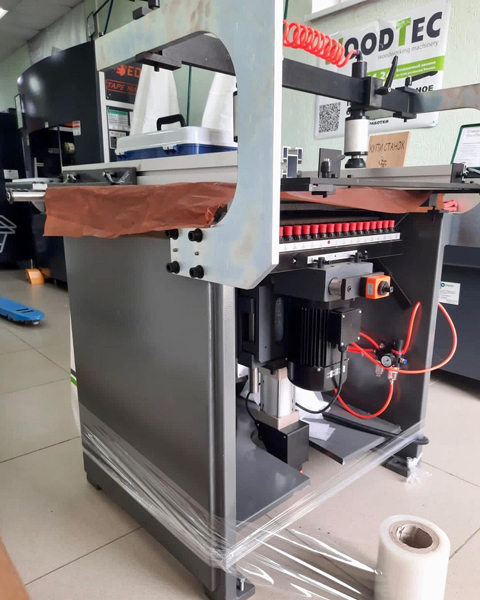

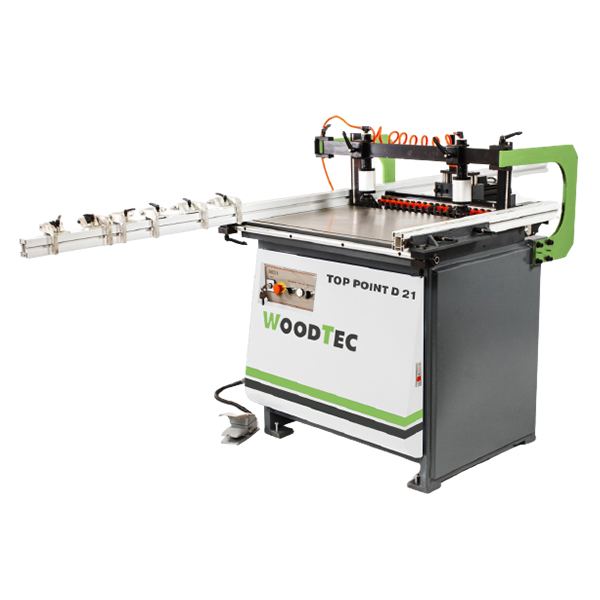

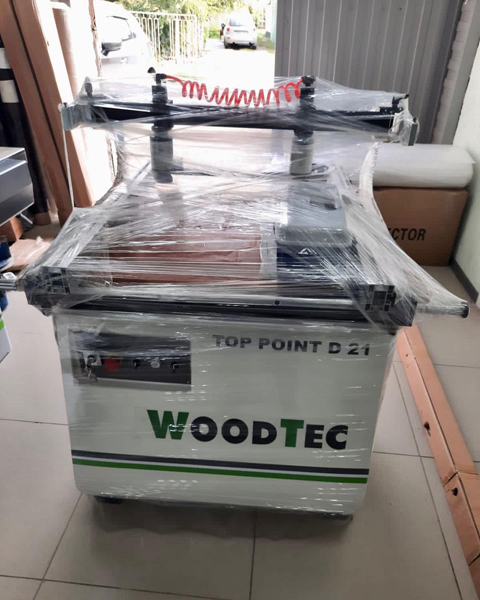

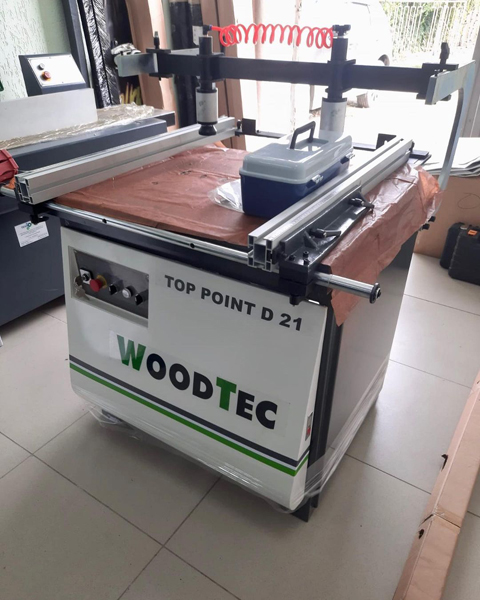

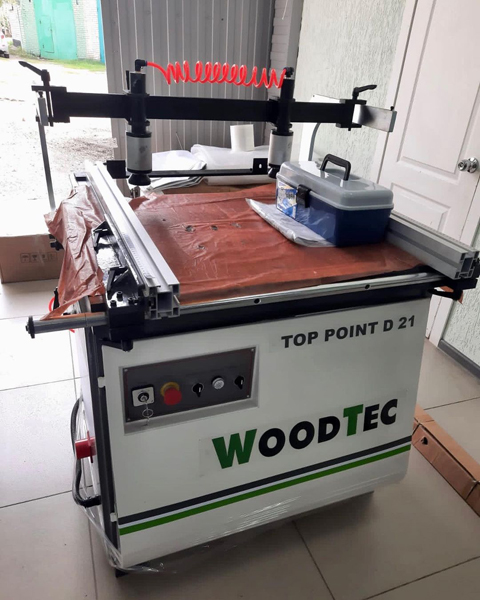

Станок сверлильно-присадочный WoodTec TOP POINT D 21
WoodTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Назначение
Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Область применения
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Схема обработки
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
Конструктивные особенности
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора. |
  |

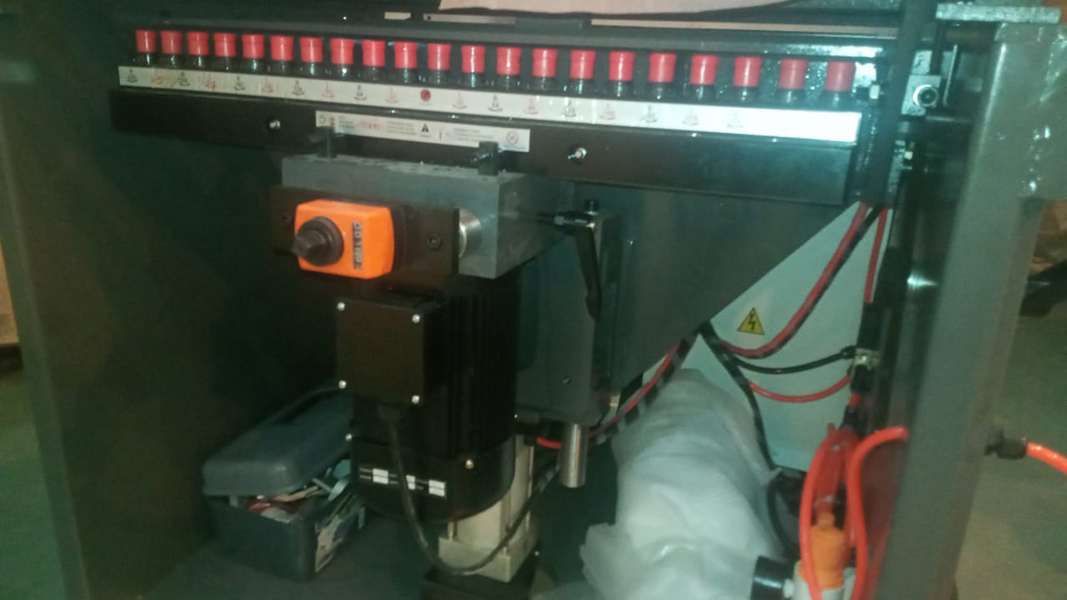

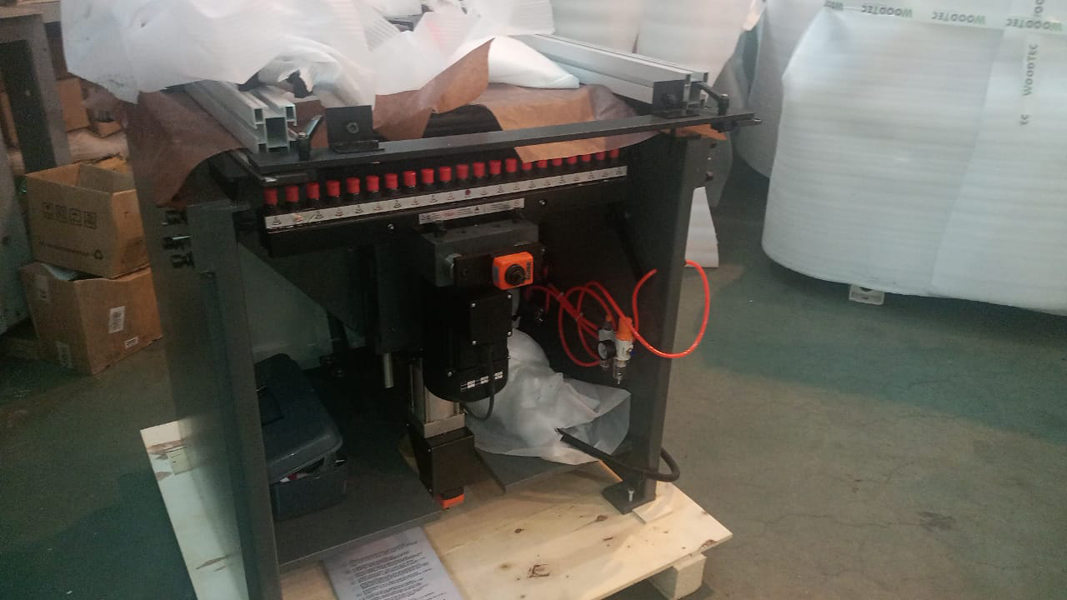

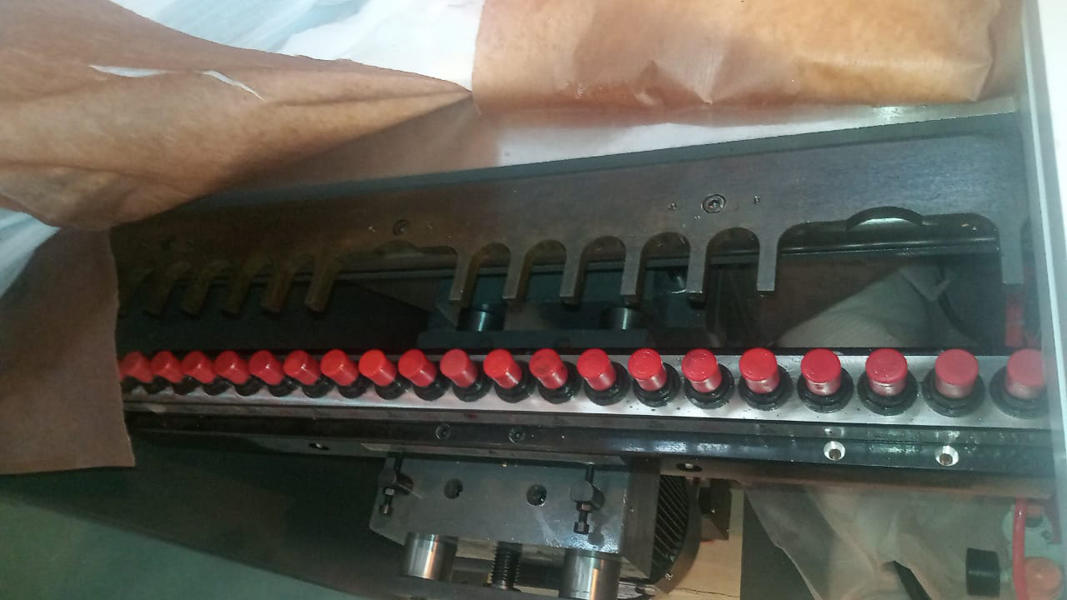

СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов. |
 |
БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера |
 |
ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами |
 |
БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок. |
 |
УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. |
 |
СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. |
 |
БЛОК ПОДГОТОВКИ ВОЗДУХА
|
Установленная мощность: 1,5 кВт
Вес: 350 кг
Характеристики
- Длина, мм
- 1060
- Ширина, мм
- 1050
- Высота, мм
- 1100
- Размеры рабочего стола , мм
- 890 × 625
- Количество шпинделей, шт.
- 21
- Расстояние между шпинделями, мм
- 32
- Расстояние между крайними шпинделями, мм
- 640
- Обороты шпинделей, об/мин
- 2800
- Угол наклона траверсы, °
- 0 - 90
- Требуемое давление воздуха, Бар
- 6
- Мощность, кВт
- 1.5
- Рабочая площадь для станка, мм
- 3500 × 3500
- Вес (без упаковки), кг
- 300
- Вес (в упаковке), кг
- 350
