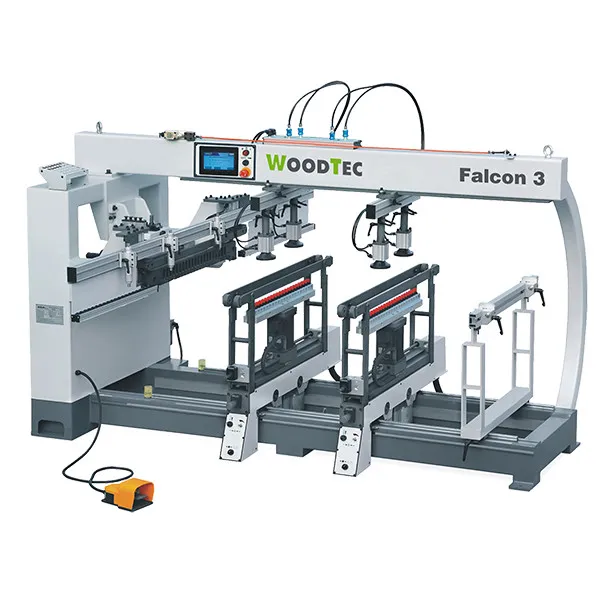

Станок сверлильно-присадочный WoodTec Falcon 3

НАЗНАЧЕНИЕ:

WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Высокая жесткость станины;
• Мощные надежные привода;
• Промышленный пульт управления с ЖК-дисплеем;
• Безупречное качество и точность обработки;
• Фиксация сверлильных групп осуществляется с помощью пневматики;
• Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
• Возможность поворота сверлильной группы на 90 градусов;
• Станок прост в обслуживании и переналадке.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ПУЛЬТ УПРАВЛЕНИЯ Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка.
	СВЕРЛИЛЬНЫЕ СУППОРТЫ Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90°
	ВЕРТИКАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА
	ГОРИЗОНТАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА
	Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.
	Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.
	РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ В ТОРЕЦ Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.
	СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.
	БЛОК ПОДГОТОВКИ ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.
