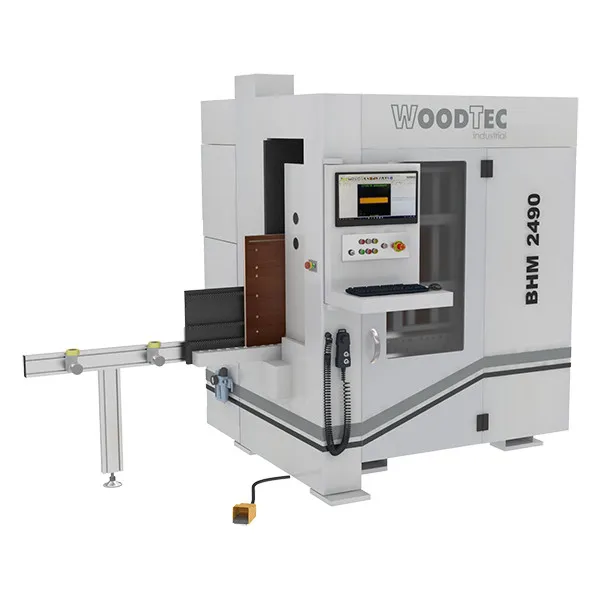

Автоматический сверлильно-присадочный станок с ЧПУ WoodTec BHM 2490

Добавить к сравнению
bhm 2490 Автоматический сверлильно-присадочный станок с ЧПУ WoodTec
WoodTec BHM 2490
WoodTec BHM 2490
bhm 2490 Автоматический сверлильно-присадочный станок с ЧПУ WoodTec
BHM 2490
BHM 2490
  • Описание
  • Особенности
  • Характеристики
  • Применение

Назначение

WoodTec BHM 2490 – это современный сверлильно-присадочный станок с ЧПУ, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов заготовки, с возможностью пазования и фрезерования.





Схема обработки





Область применения

Компактный сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. Станок WoodTec BHM 2490 не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.



Отличительные особенности

  • Простота обработки. Обработка пяти поверхностей осуществляется автоматически, за одну установку заготовки.
  • Базирующий упор, который позволяет быстро и точно устанавливать заготовки для обработки.
  • Верхний автоматический упор, который не позволит подать заготовку большей ширины в зону обработки, тем самым предотвратить возможность брака.
  • Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
  • Возможность работы совместно с программным обеспечением сторонних производителей.


Конструктивные особенности

Массивная конструкция станины

Станина станка состоит из двух частей. Основание станины цельносварное, выполнено из толстостенных прямоугольных труб. В сочетании с компактными размерами, только основание станка имеет массу порядка 700 кг, что обеспечивает отличный уровень жесткости и виброустойчивости.
Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шарико-винтовые передачи по всем осям «PMI» (Тайвань)

Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.


Серводвигатели Yaskawa (Япония)

На сегодня в мире эталоном качества и надежности в сервоприводах являются двигатели Yaskawa. Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 50-70 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.
Сверлильноприсадочная голова «FAM» (Италия)

Изготовлена ведущим мировым производителем комплектующих компанией «FAM» (Италия).

Комплектация:
  • 13 вертикальных шпинделей;
  • 10 горизонтальных шпинделей (3+3 по X и 2+2 по Y);
  • 1 пазовальная пила (вдоль X)
Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.
Промышленный электрошпиндель 6 кВт
ОПЦИЯ


Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шкаф управления

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком WoodTec оснащен комплектующими ведущих мировых производителей (Rexton, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
Базирование детали

На входе станка деталь базируется по стальному пневматическому упору, управляемой стойкой ЧПУ. Упор позволяет точно задать начало отсчета координат для данной заготовки, а оптический датчик проконтролирует наличие заготовки и защитит от ложного запуска станка.
Пневматический захват

Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.
Загрузка и выгрузка деталей

Деталь загружается вертикально и перемещается по стальным роликам. Боковые столы снабжены дополнительными щетками для предотвращения повреждения обрабатываемых панелей. На входе и выходе станка предусмотрены рольганги для работы с длинными деталями.

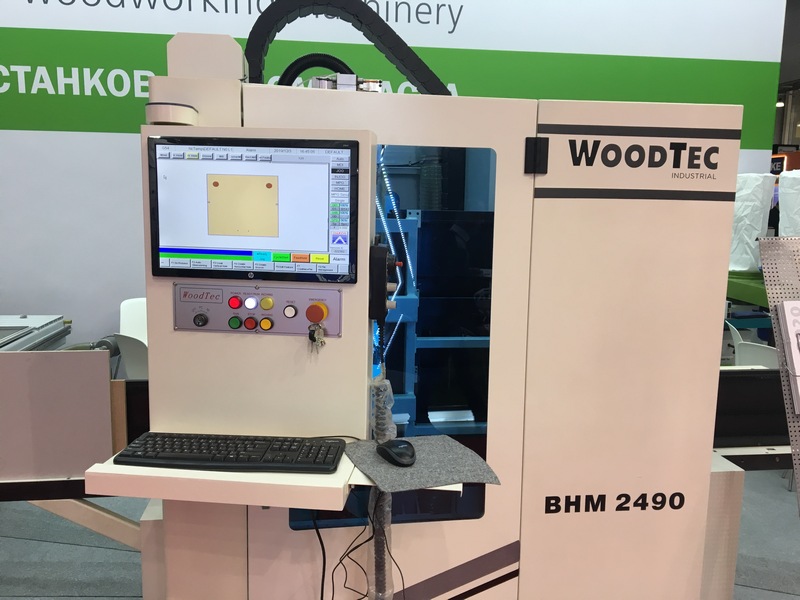

Система управления «SYNTEC» (Тайвань)

Одна из самых доступных и надежных систем управления. Поставляется в комплекте с ПК и специализированным программным обеспечением. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Максимальные размеры заготовки:

3000 х 900 х 30 мм

Минимальные размеры заготовки: 200 х 60 х 10 мм

Частота вращения: 3000 об/мин

Вес: 1200 кг

Длина заготовки, наибольшая, мм3000
Длина заготовки, наименьшая, мм200
Ширина заготовки, наибольшая, мм900 (1200)*
Ширина заготовки, наименьшая, мм60
Толщина заготовки, наибольшая, мм30
Толщина заготовки, наименьшая, мм10
Тип электродвигателей перемещенияСервопривод Yaskawa (Япония)
Тип перемещения по осям X / Y / ZШарико-винтовая пара
Скорость перемещения оси X, максимальная, м/мин70
Скорость перемещения оси Y, максимальная, м/мин50
Система управленияSYNTEC (Тайвань)
Сверлильная головаFAM (Италия)
Количество шпинделей для сверления в пласть заготовки, шт13
Количество шпинделей для сверления в торцы заготовки, шт10 (X: 3+3; Y: 2+2)
Мощность шпинделя, кВт2,2
Частота вращения шпинделя, об/мин18 000
Тип охлаждения шпинделяВоздушный
Тип цангиER20
Посадочный диаметр инструмента, наибольший, мм13
Ширина, мм1500
Высота, мм2100
Вес, кг1200
Диаметр пазовальной пилы вдоль оси X, мм100
Частота вращения, об/мин3000
Длина, мм1800

Максимальные размеры заготовки:

3000 х 900 х 30 мм

Минимальные размеры заготовки: 200 х 60 х 10 мм

Частота вращения: 3000 об/мин

Вес: 1200 кг
