Автоматический сверлильно-присадочный станок с ЧПУ WoodTec BHM 2412 R

Добавить к сравнению
bhm 2412 r Автоматический сверлильно-присадочный станок с ЧПУ WoodTec
WoodTec BHM 2412 R
WoodTec BHM 2412 R
WoodTec BHM 2412 R
WoodTec BHM 2412 R
WoodTec BHM 2412 R
WoodTec BHM 2412 R
WoodTec BHM 2412 R
bhm 2412 r Автоматический сверлильно-присадочный станок с ЧПУ WoodTec
BHM 2412 R
BHM 2412 R
BHM 2412 R
BHM 2412 R
BHM 2412 R
BHM 2412 R
BHM 2412 R
  • Описание
  • Особенности
  • Характеристики
  • Применение

Назначение

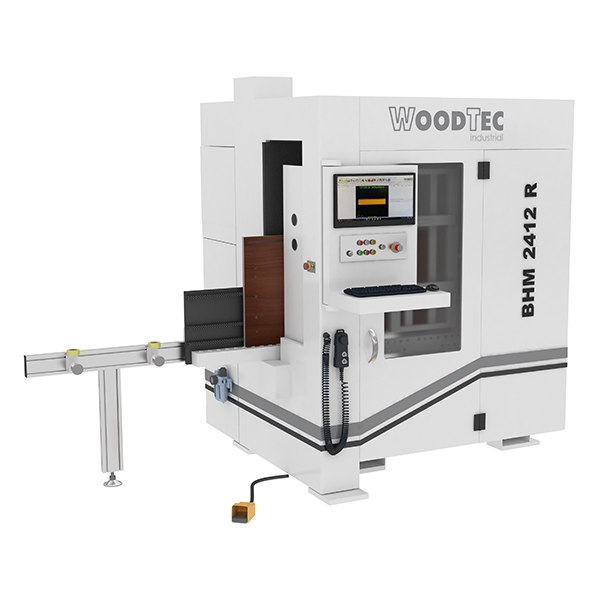

WoodTec BHM 2412 R – надежный и производительный сверлильно-присадочный станок с ЧПУ, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.





Схема обработки





Область применения

Компактный сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. Станок WoodTec BHM 2412 R не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.



Отличительные особенности

  • Простота обработки. Обработка пяти поверхностей осуществляется автоматически, за одну установку заготовки.
  • Базирующий упор, который позволяет быстро и точно устанавливать заготовки для обработки.
  • Верхний автоматический упор, который не позволит подать заготовку большей ширины в зону обработки, тем самым предотвратить возможность брака.
  • Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
  • Возможность работы совместно с программным обеспечением сторонних производителей.


Конструктивные особенности

Массивная конструкция станины

Станина станка состоит из двух частей. Основание станины цельносварное, выполнено из толстостенных прямоугольных труб. В сочетании с компактными размерами, только основание станка имеет массу порядка 700 кг, что обеспечивает отличный уровень жесткости и виброустойчивости.
Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шарико-винтовые передачи по всем осям «PMI» (Тайвань)

Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.
Серводвигатели Syntec (Тайвань)

Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 50 - 70 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

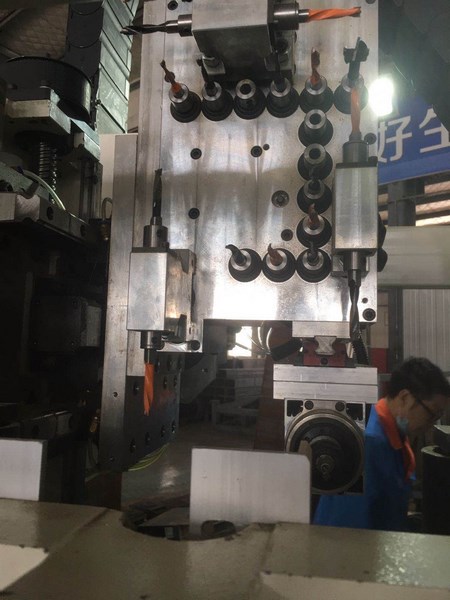

Сверлильноприсадочная голова «FAM» (Италия)

Изготовлена ведущим мировым производителем комплектующих компанией «FAM» (Италия).

Комплектация:
  • 13 вертикальных шпинделей;
  • 10 горизонтальных шпинделей (3+3 по X и 2+2 по Y);
  • Фрезерный узел.
Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.
Промышленный электрошпиндель 2,2 кВт

Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

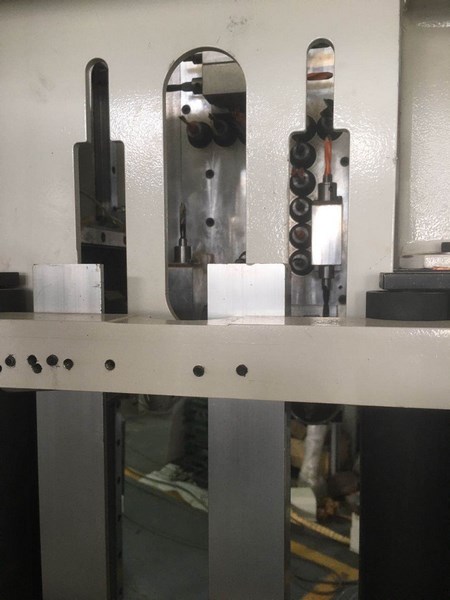

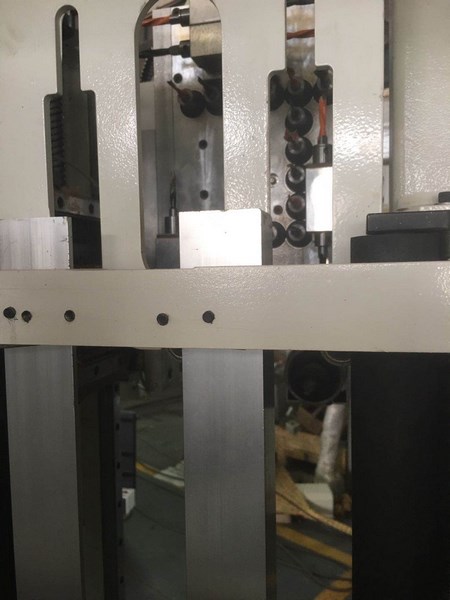

Базирование детали

На входе станка деталь базируется по стальному пневматическому упору, управляемой стойкой ЧПУ. Упор позволяет точно задать начало отсчета координат для данной заготовки, а оптический датчик проконтролирует наличие заготовки и защитит от ложного запуска станка.

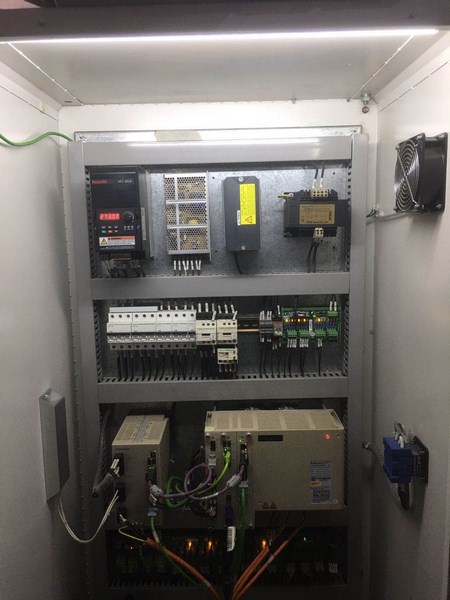

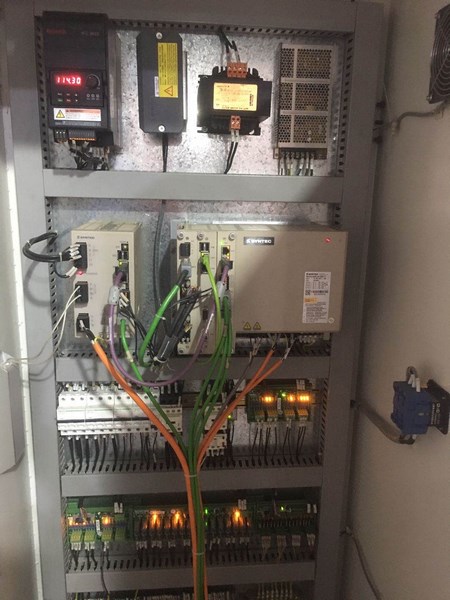

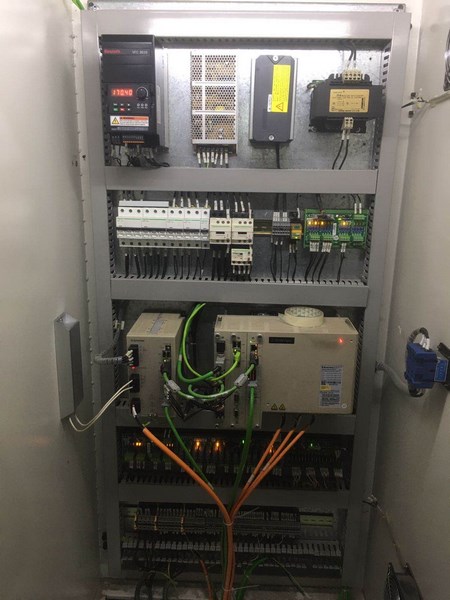

Шкаф управления

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком WoodTec оснащен комплектующими ведущих мировых производителей (Bosch Rexton, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

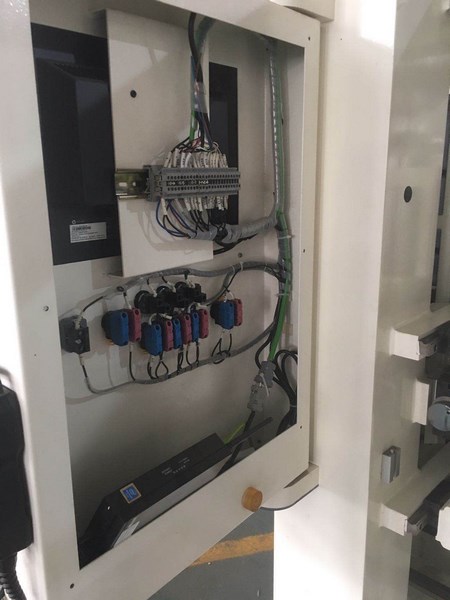

Электрокомпоненты SCHNEIDER (Германия)

Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией – Schneider Electric (Германия).
Пневматический захват

Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.
Загрузка и выгрузка деталей

Деталь загружается вертикально и перемещается по стальным роликам. Боковые столы снабжены дополнительными щетками для предотвращения повреждения обрабатываемых панелей. На входе и выходе станка предусмотрены рольганги для работы с длинными деталями.


Система управления «SYNTEC» (Тайвань)

Одна из самых доступных и надежных систем управления. Поставляется в комплекте с ПК и специализированным программным обеспечением. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Главное преимущество: интуитивность и простота управления, что позволяет обучиться работе на станке за максимально короткие сроки.
Сканер для работы со штрих-кодами

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
Централизованная система смазки

Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.
Система подготовки сжатого воздуха

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

Максимальные размеры заготовки:

3000 х 1200 х 30 мм

Минимальные размеры заготовки: 200 х 60 х 10 мм

Частота вращения: 3000 об/мин

Вес: 1300 кг

На кромкооблицовочные станки промышленной серии EdgeMatic распространяется расширенная гарантия 2 года

Длина заготовки, наибольшая, мм3000
Длина заготовки, наименьшая, мм200
Ширина заготовки, наибольшая, мм1200
Ширина заготовки, наименьшая, мм60
Толщина заготовки, наибольшая, мм30
Толщина заготовки, наименьшая, мм10
Тип электродвигателей перемещенияСерводвигатели Syntec (Тайвань)
Тип перемещения по осям X / Y / ZШарико-винтовая пара
Скорость перемещения оси X, максимальная, м/мин70
Скорость перемещения оси Y, максимальная, м/мин50
Система управленияSYNTEC (Тайвань)
Сверлильная головаFAM (Италия)
Количество шпинделей для сверления в пласть заготовки, шт13
Количество шпинделей для сверления в торцы заготовки, шт10 (X: 3+3; Y: 2+2)
Мощность шпинделя, кВт2,2
Частота вращения шпинделя, об/мин18 000
Тип охлаждения шпинделяВоздушный
Тип цангиER20
Посадочный диаметр инструмента, наибольший, мм13
Длинна, мм1900
Ширина, мм1600
Высота, мм2100
Вес, кг1200

Максимальные размеры заготовки:

3000 х 1200 х 30 мм

Минимальные размеры заготовки: 200 х 60 х 10 мм

Частота вращения: 3000 об/мин

Вес: 1300 кг

На кромкооблицовочные станки промышленной серии EdgeMatic распространяется расширенная гарантия 2 года
