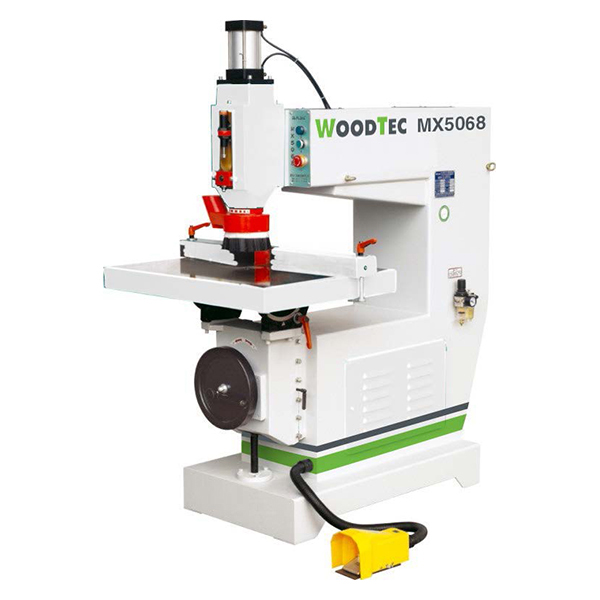

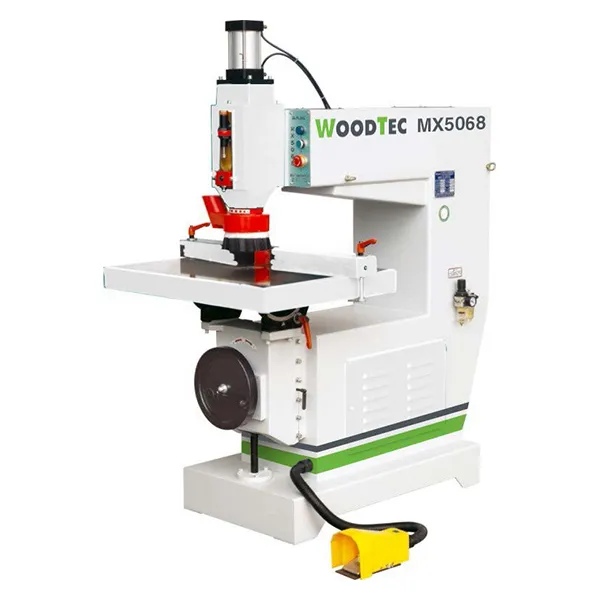

Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068
С этим товаром часто покупают
556 ₽Пылеулавливающий агрегат WoodTec AirFlow 2350- Описание
- Особенности
- Характеристики
- Применение
НАЗНАЧЕНИЕ:
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
ПОРЯДОК РАБОТЫ НА СТАНКЕ:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.
СХЕМЫ ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
- Высокоскоростной шпиндель 18 000 об/мин
- В комплекте со станком цанга 12,7 мм
- Направляющую линейку со стола можно снять, а обкатной палец опустить под стол
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |
Направляющая линейка Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять. |
 |
Аспирационный кожух Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки. |
 |
Пневмопривод Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль. |
 |
Угловая шкала Угол наклона стола определяется по угловой шкале. Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки. |
 |
Подъем стола Регулировка высоты стола с помощью маховика. Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки. |
  |
Регулировка обкатного пальца Палец при необходимости можно быстро убирать под стол. |
 |
Панель управления Понятная и удобная панель управления не требует высококвалифицированного оператора. |
 |
Подготовка воздуха Увеличивает долговечность пневмосистемы и предохраняет её от попадания влаги. |
Мощность: 3 кВт
Размеры стола: 805 х 600 мм
Вес: 440 кг
| Макс. толщина заготовки, мм | 150 |
| Размеры стола, мм | 805 х 600 |
| Вертикальный ход стола, мм | 180 |
| Угол наклона стола,° | ± 45 |
| Макс. ход шпинделя, мм | 65 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Мощность электродвигателя шпинделя, кВт | 3 |
| Расстояние между шпинделем и колонной, мм | 730 |
| Габаритные размеры | |
| Длина, мм | 1430 |
| Ширина, мм | 880 |
| Высота, мм | 1700 |
| Вес, кг | 440 |
Мощность: 3 кВт
Размеры стола: 805 х 600 мм
Вес: 440 кг
