JRMLS-1 Фрезерный лифт

Описание

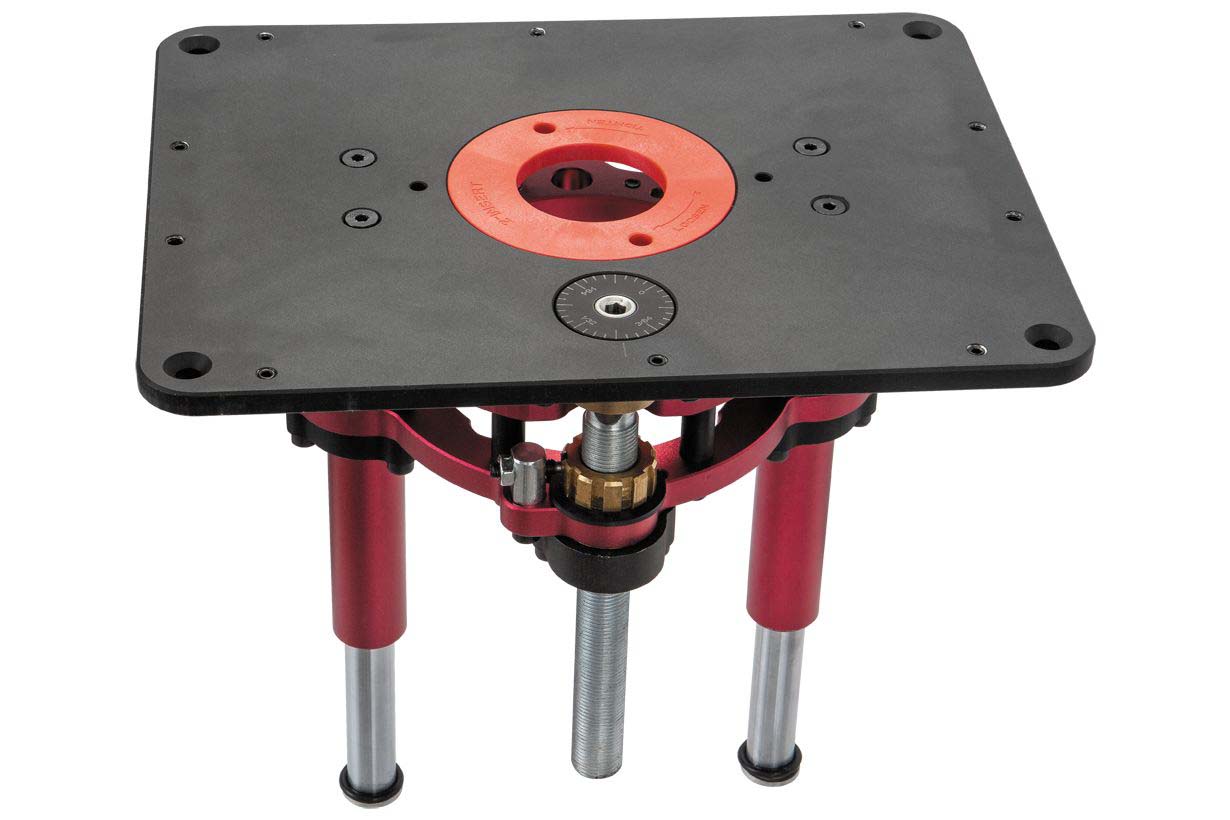

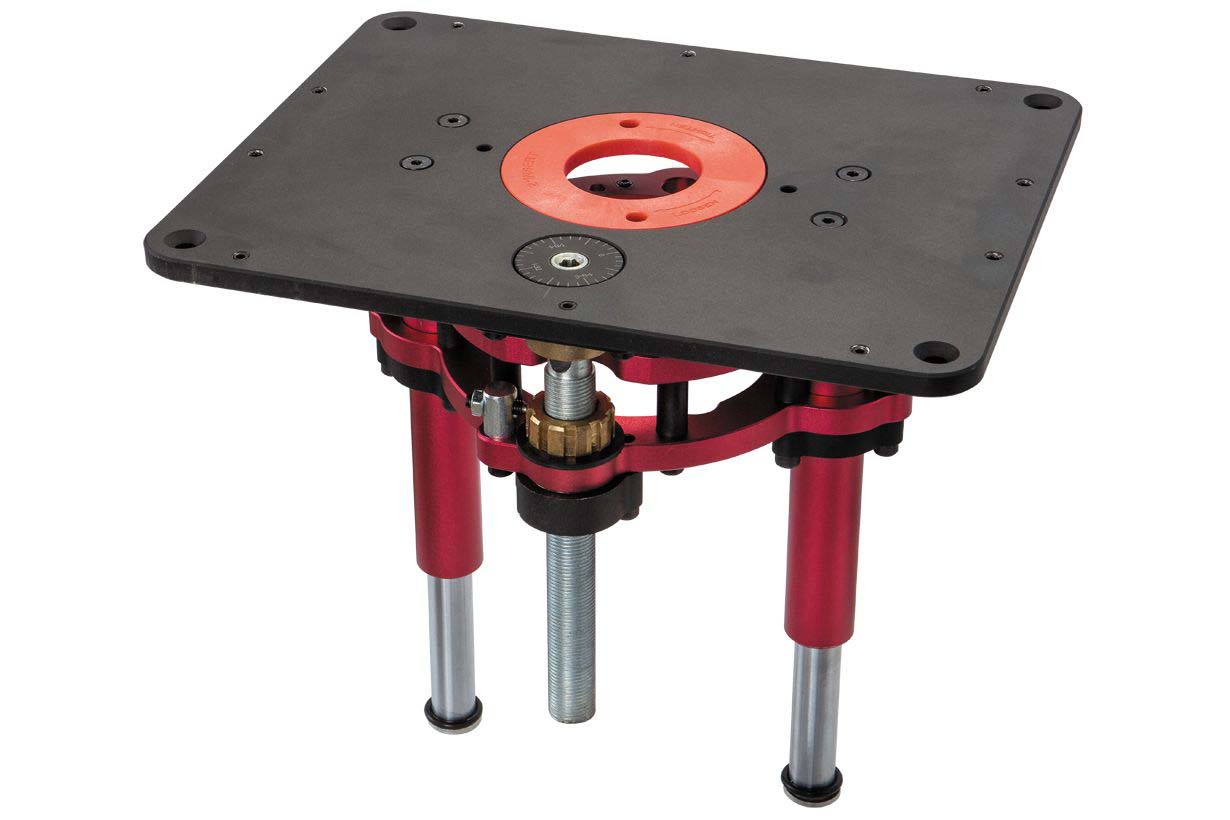

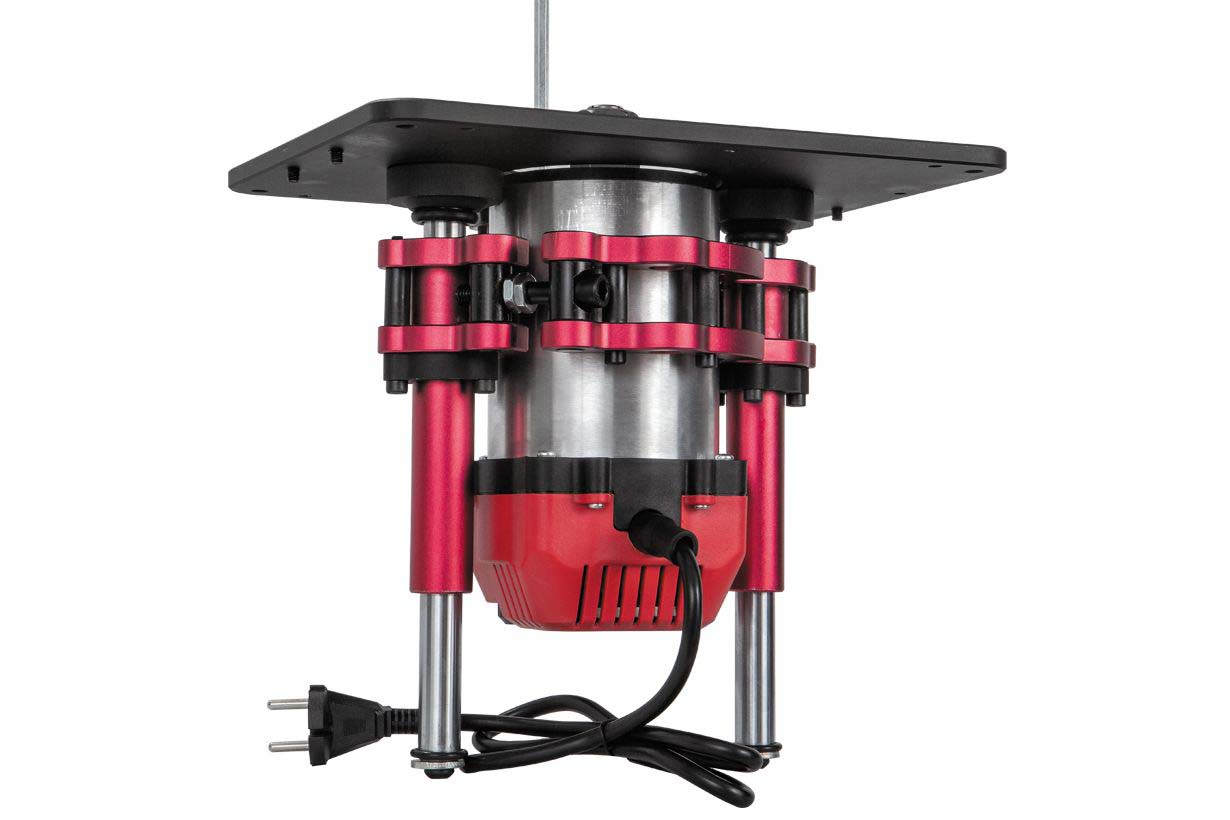

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

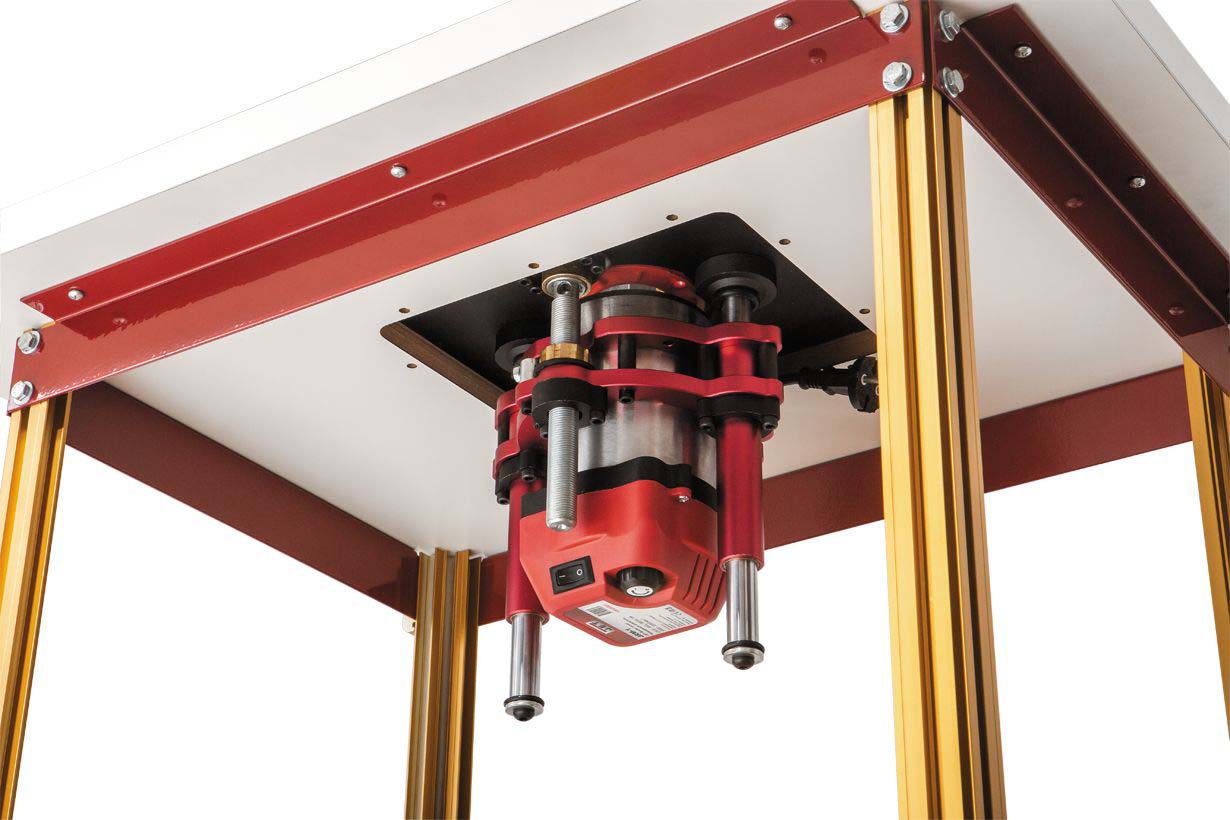

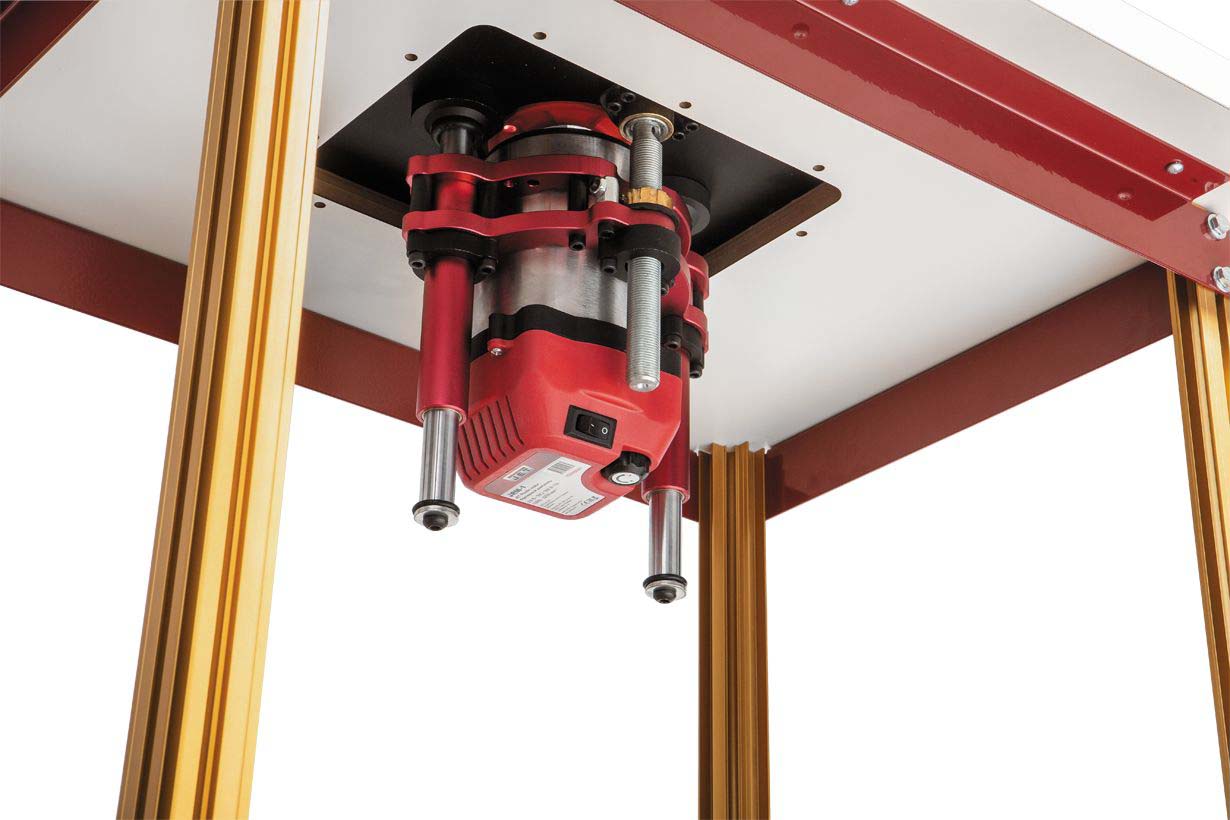

Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

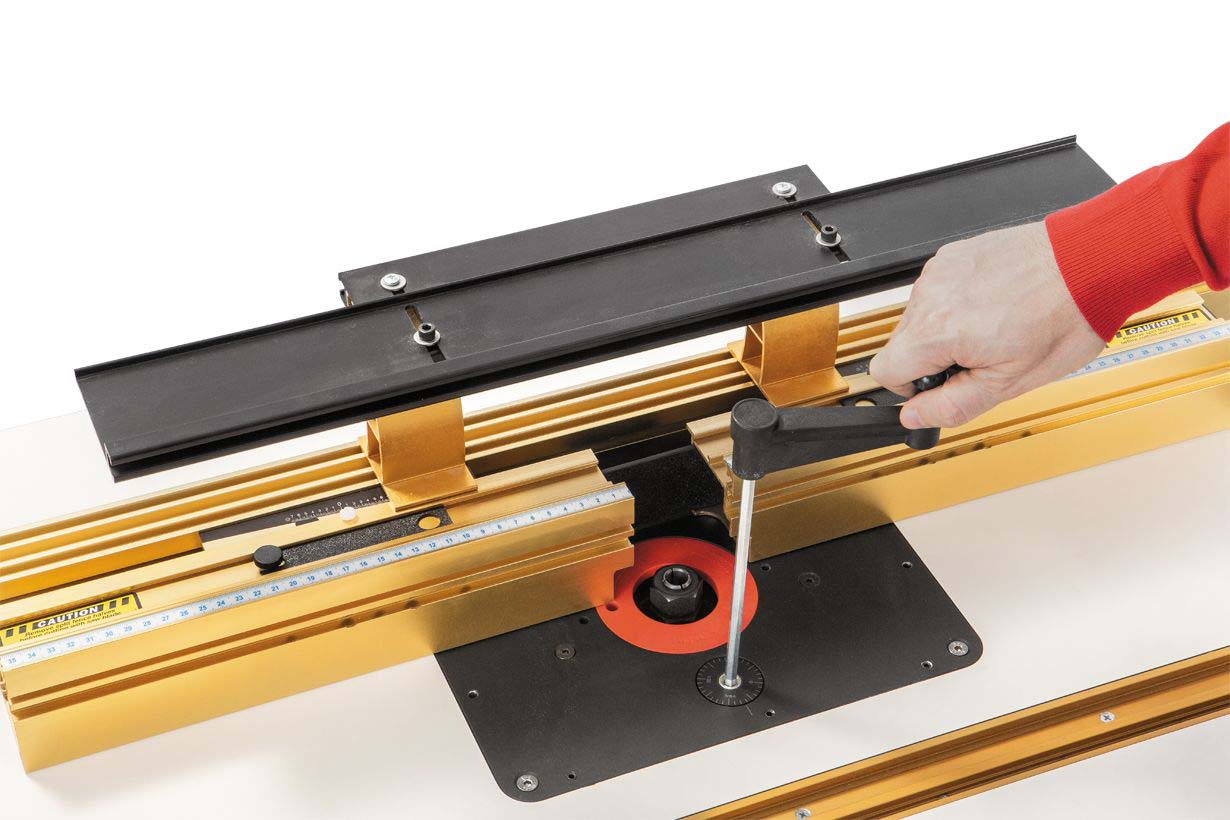

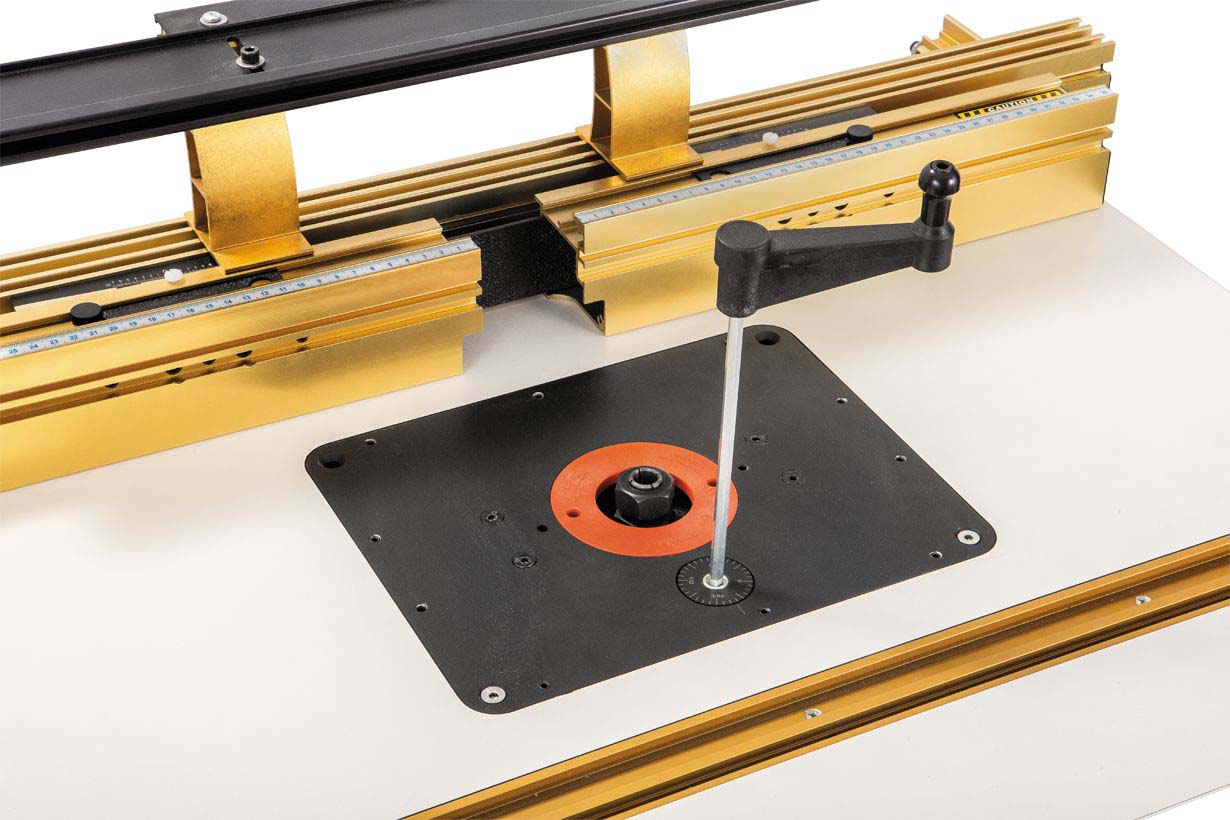

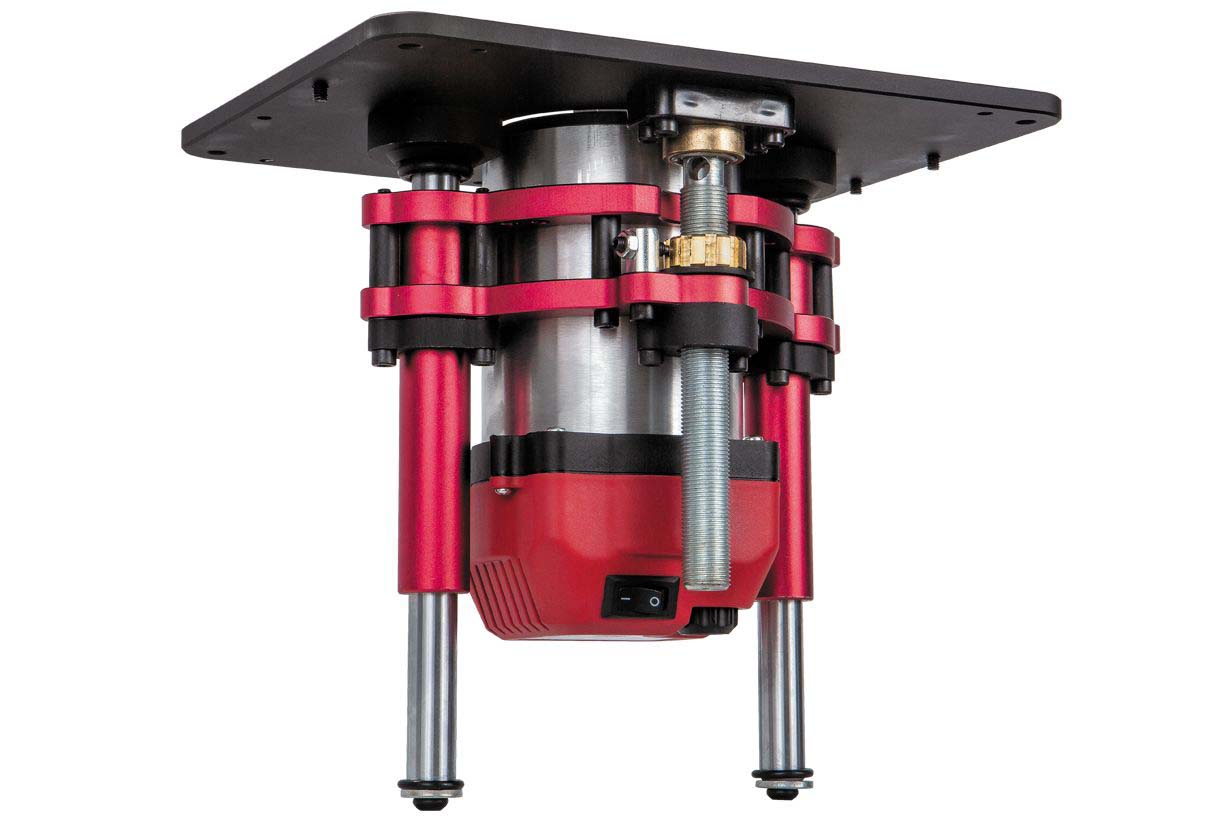

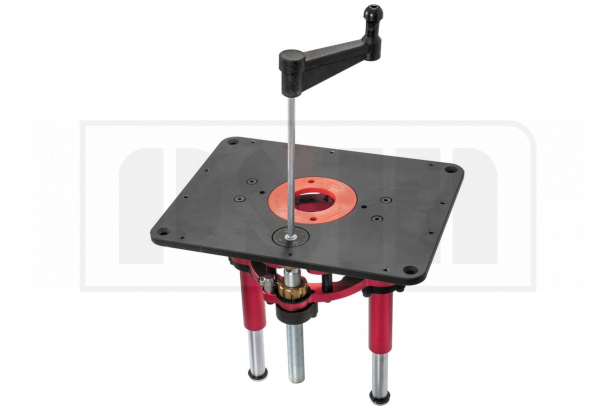

С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.

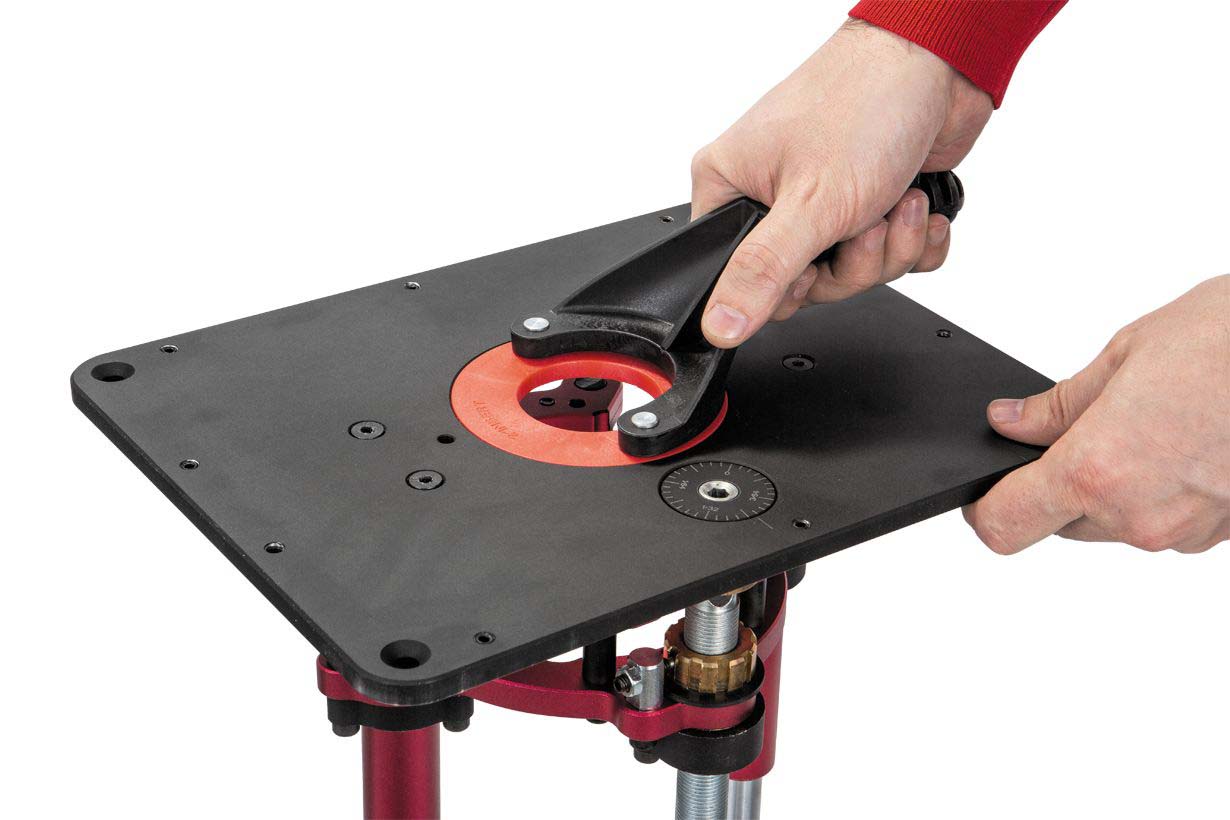

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.

• Подъем/ опускание фрезерного двигателя съемной рукояткой
• Угловая шкала для контроля высоты подъема
• Регулируемый концевой упор верхнего положения
• Съемная вставка-кольцо в установочную площадку
• Регулировочные винты для установки площадки заподлицо с поверхностью стола

• Рукоятка подъема/ опускания
• Кольцо проставочное 50 мм со спецключом
• Комплект винтов и кронштейнов для крепления
