Долбёжно-пазовальный станок JET JFM-6
- Описание
- Особенности
- Характеристики
- Применение

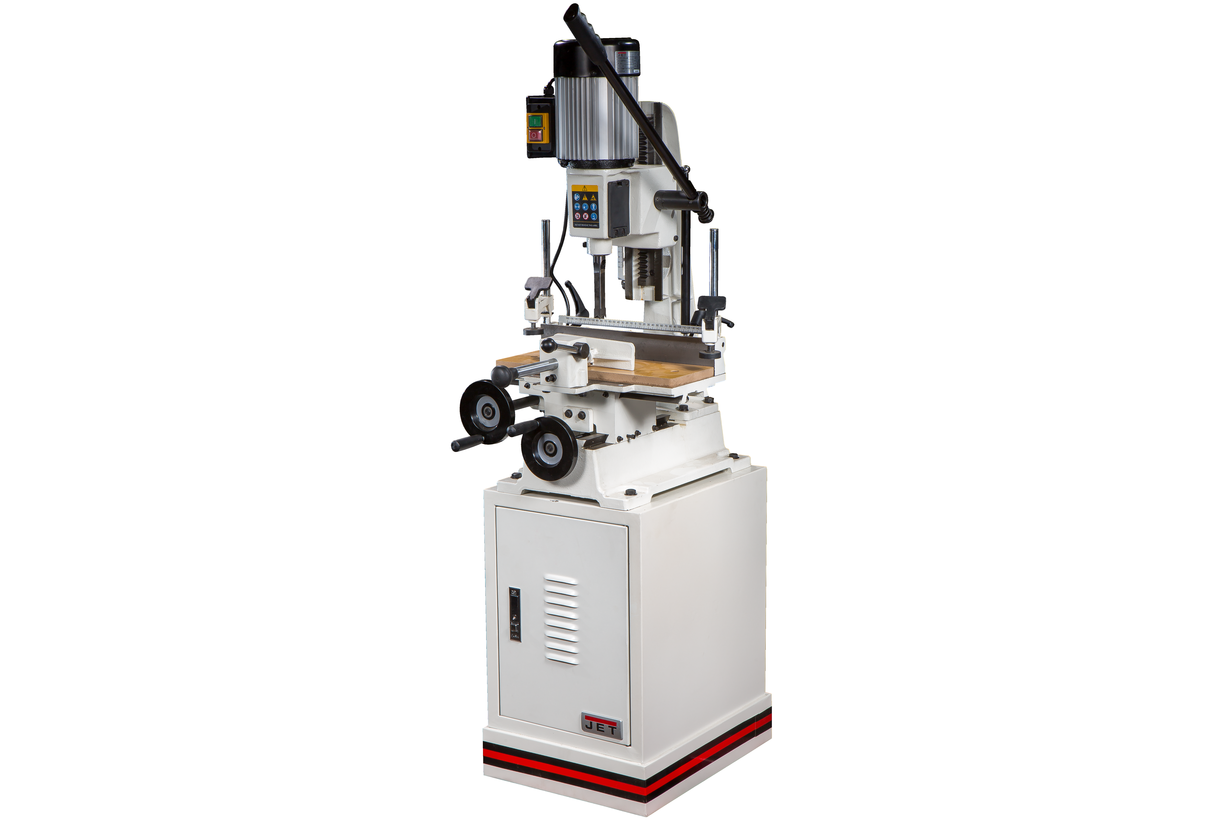

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

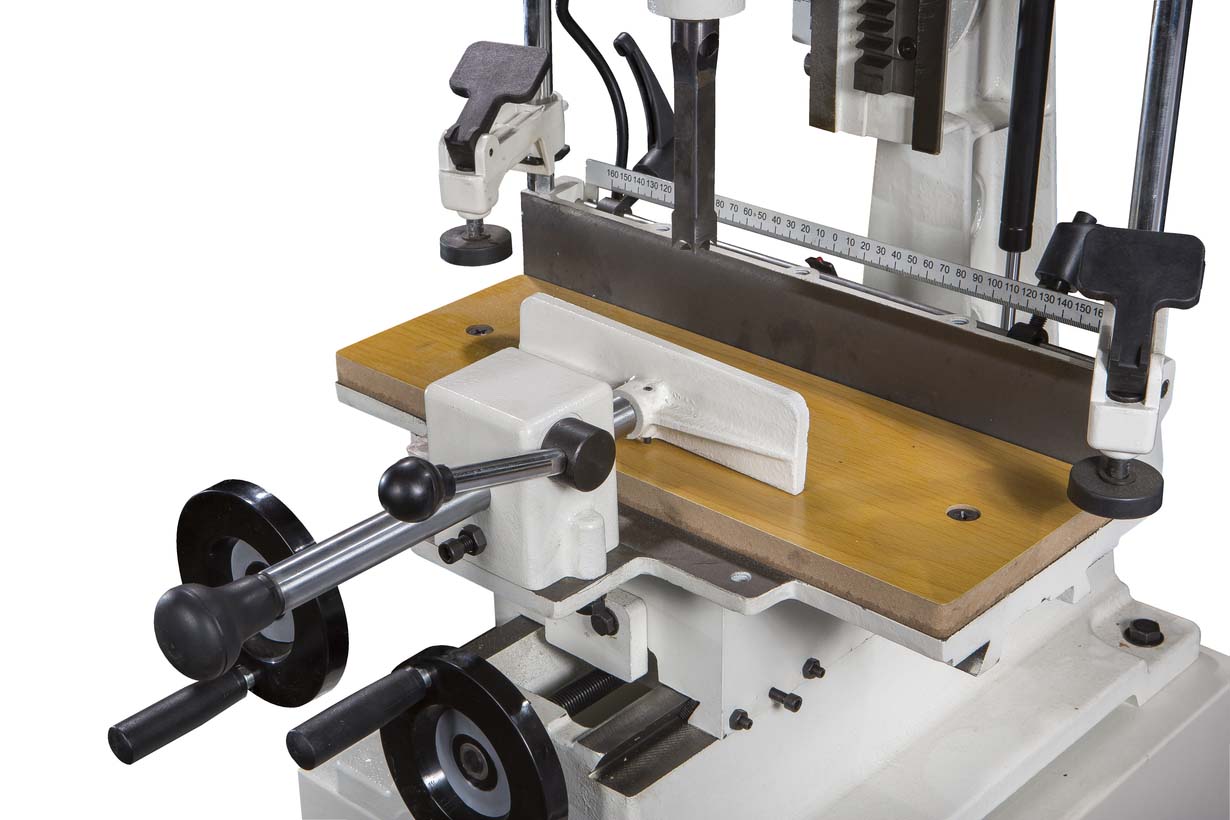

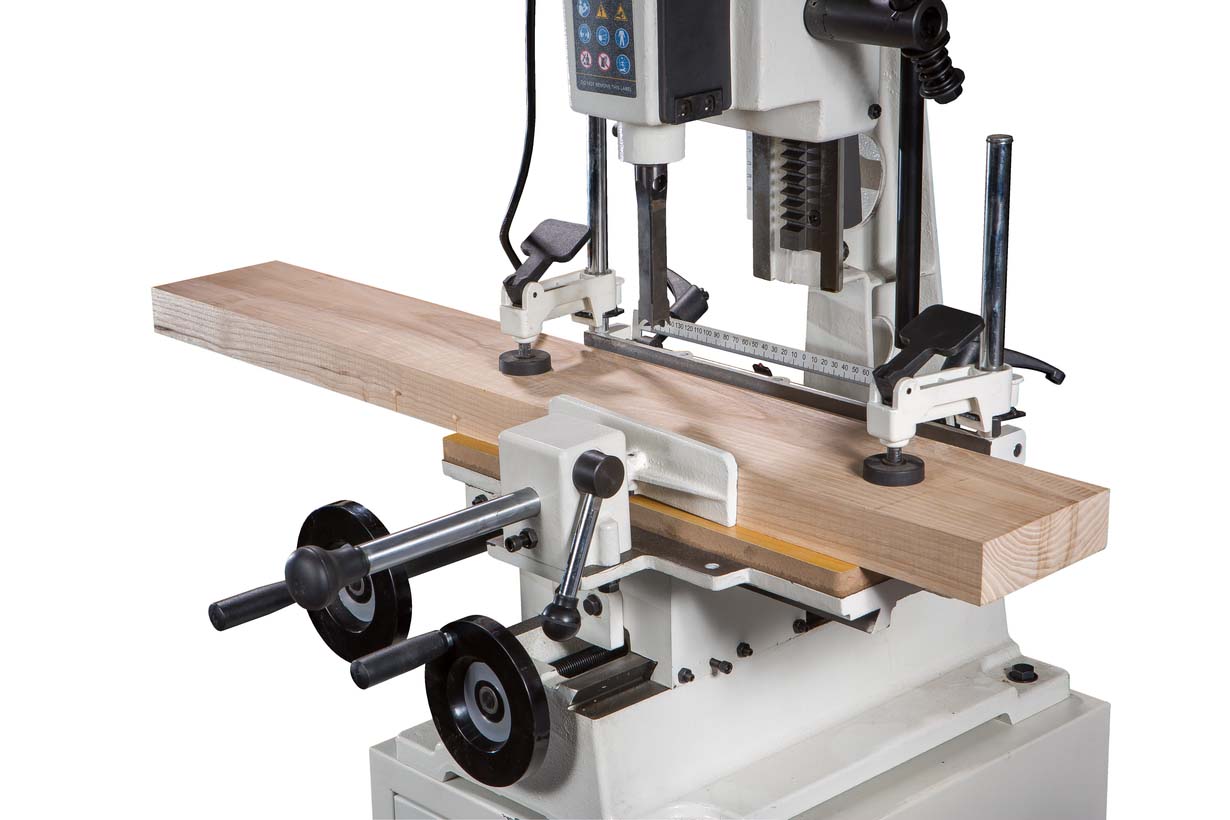

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

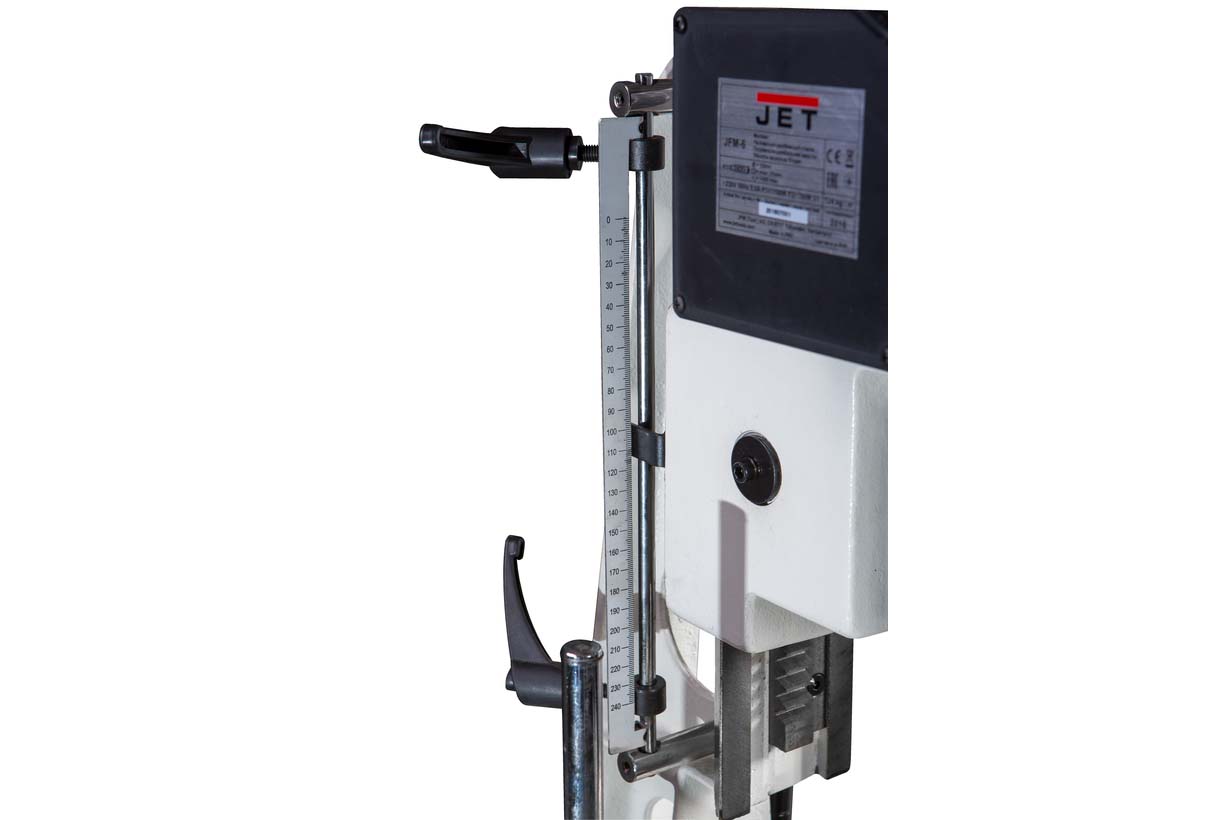

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.
Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.

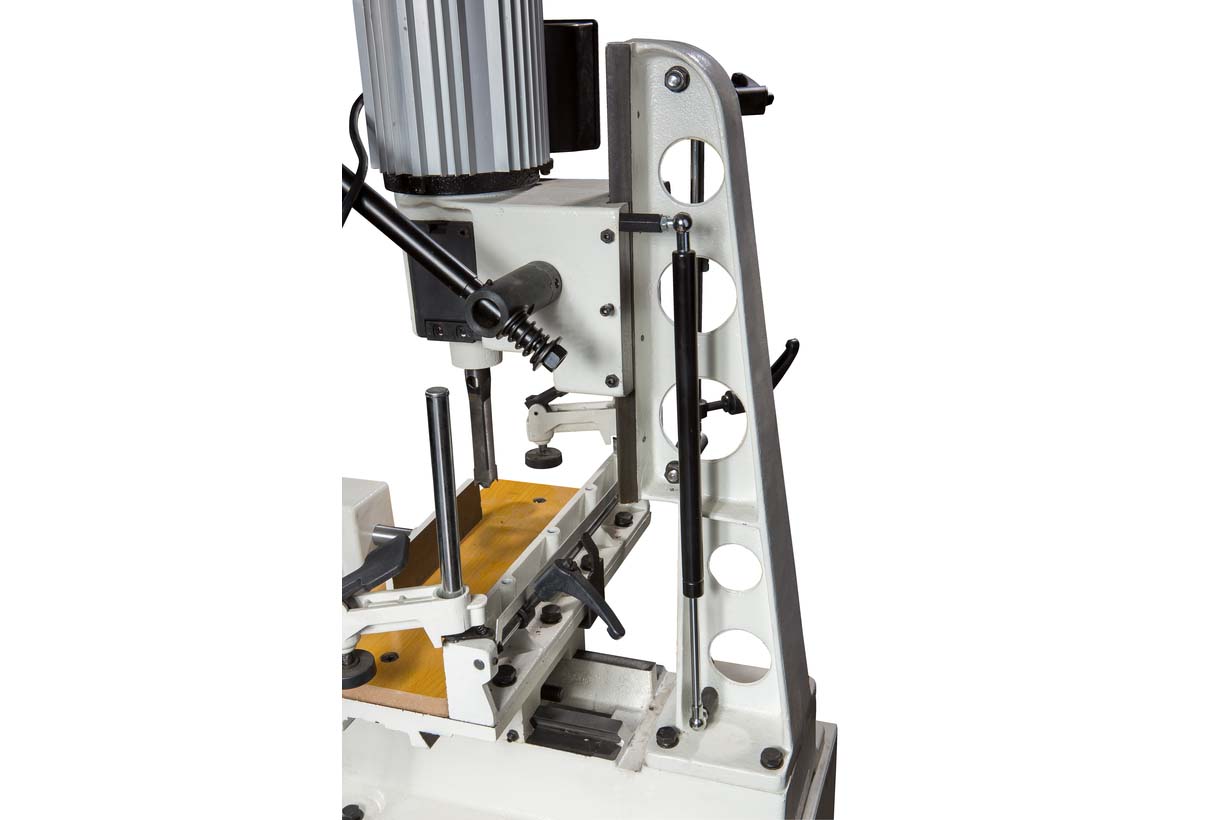

- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
- Два вертикальных эксцентриковых прижима заготовки
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
| Ход резца, мм | 220 |
| Размеры упора заготовки (ДхВ), мм | 70х400 |
| Частота вращения шпинделя на холостом ходу, об/мин | 1420 |
| Напряжение, В | 230 |
| Максимальный диаметр зажима сверлильного патрона, мм | 16 |
| Максимальное расстояние от упора до центра резца, мм | 140 |
| Длина, мм | 850 |
| Ширина, мм | 700 |
| Высота, мм | 1720 |
| Масса, кг | 85 |
| Длина в упаковке, см | 56 |
| Ширина в упаковке, см | 48 |
| Высота в упаковке, см | 82 |
| Масса в упаковке, кг | 96 |
| Потребляемая (выходная) мощность, кВт | 1,1 (0,75) |
| Максимальный размер резца (твердые/ мягкие породы), мм | 16/ 19 |
| Максимальная высота заготовки от стола, мм | 320 |
| Ход стола по осям (продольный/ поперечный), мм | 175/ 150 |
- Сверлильный патрон и зажимной ключ
- Втулка для установки резцов с хвостовиком 3/4''
- Торцевой упор
- Вертикальные прижимы заготовки
- Горизонтальный прижим заготовки
- Накладка из МДФ для рабочего стола
- Закрытая подставка с отсеком для инструмента
