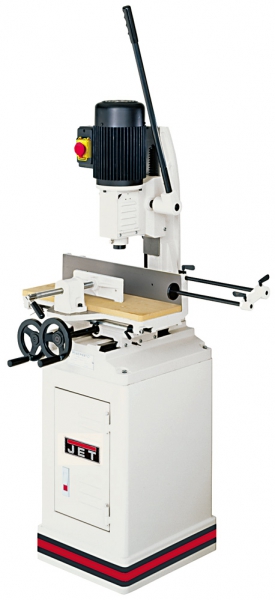

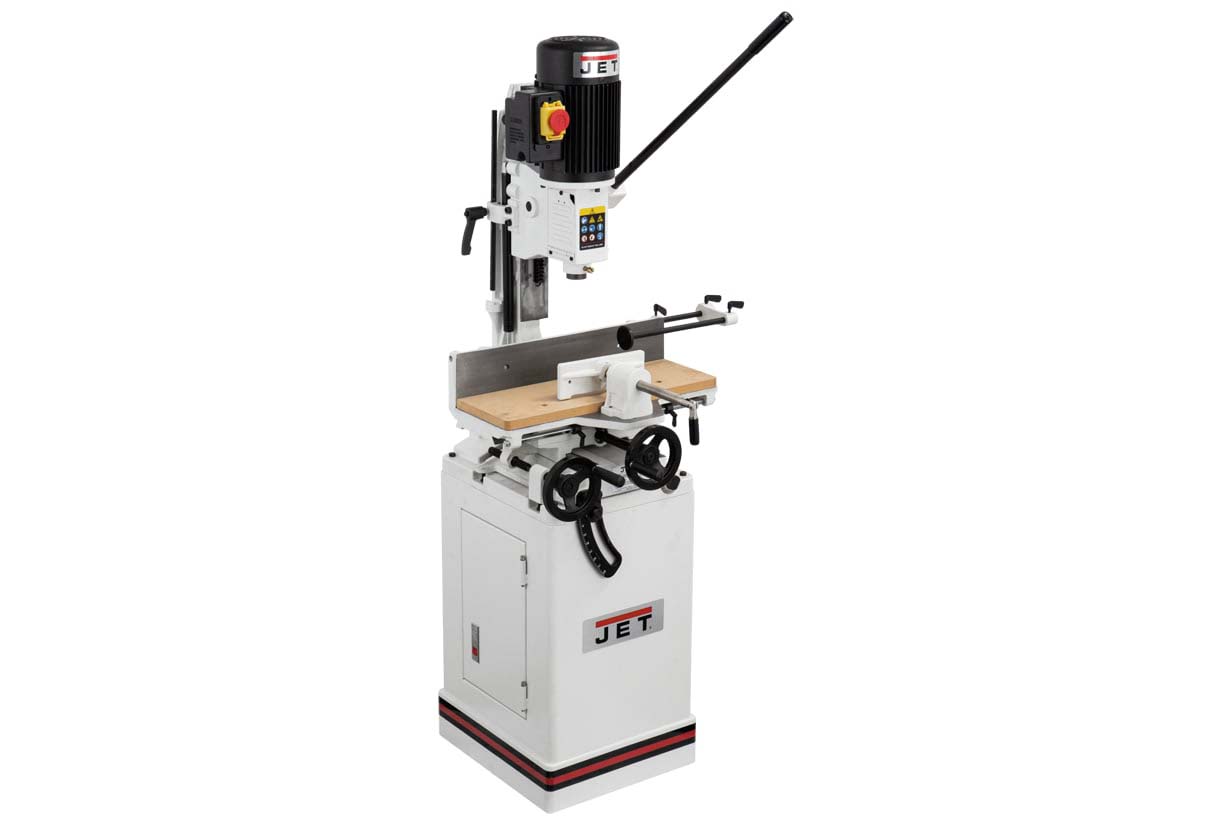

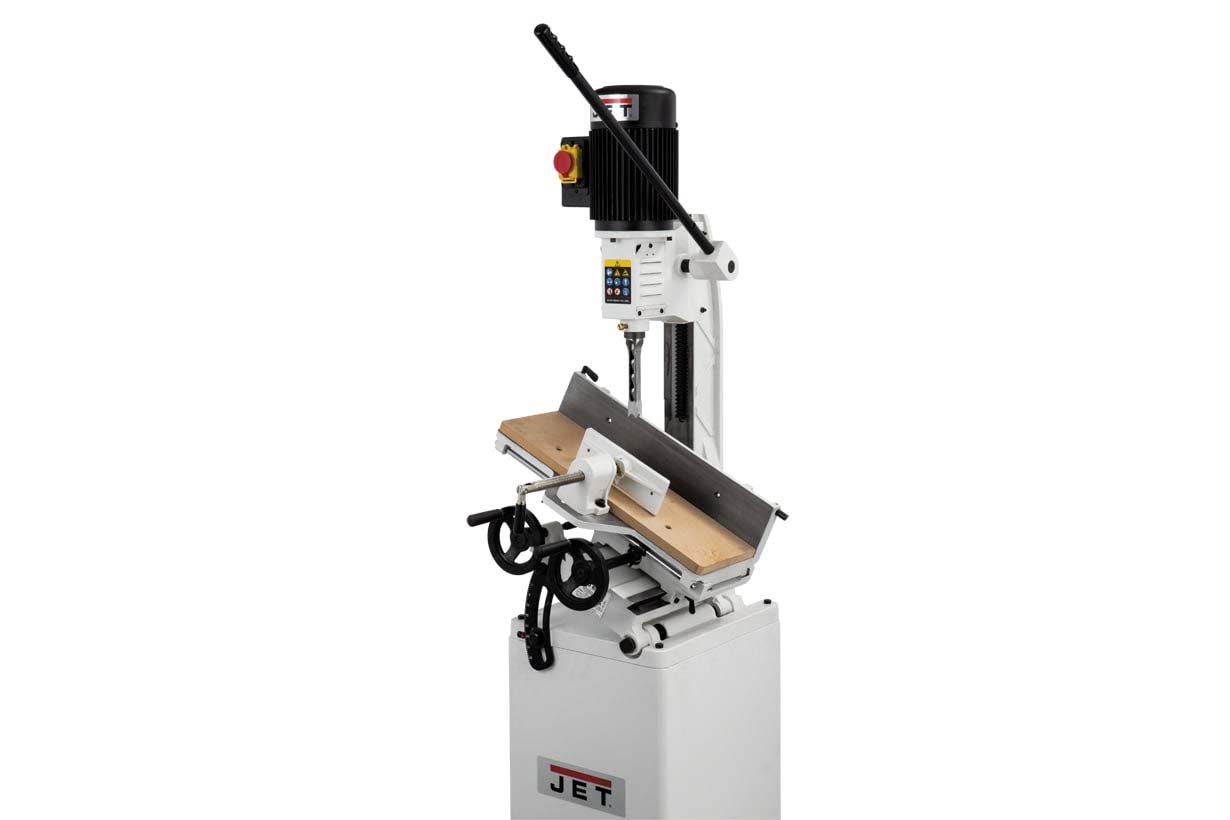

JET 719AS Долбёжно-пазовальный станок

Описание

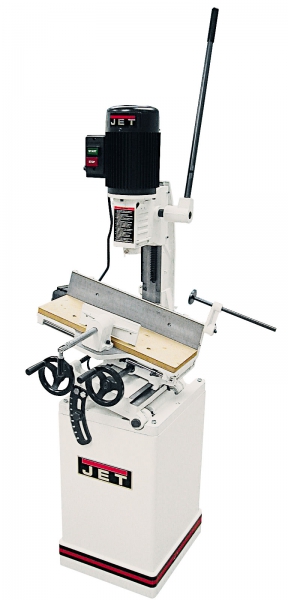

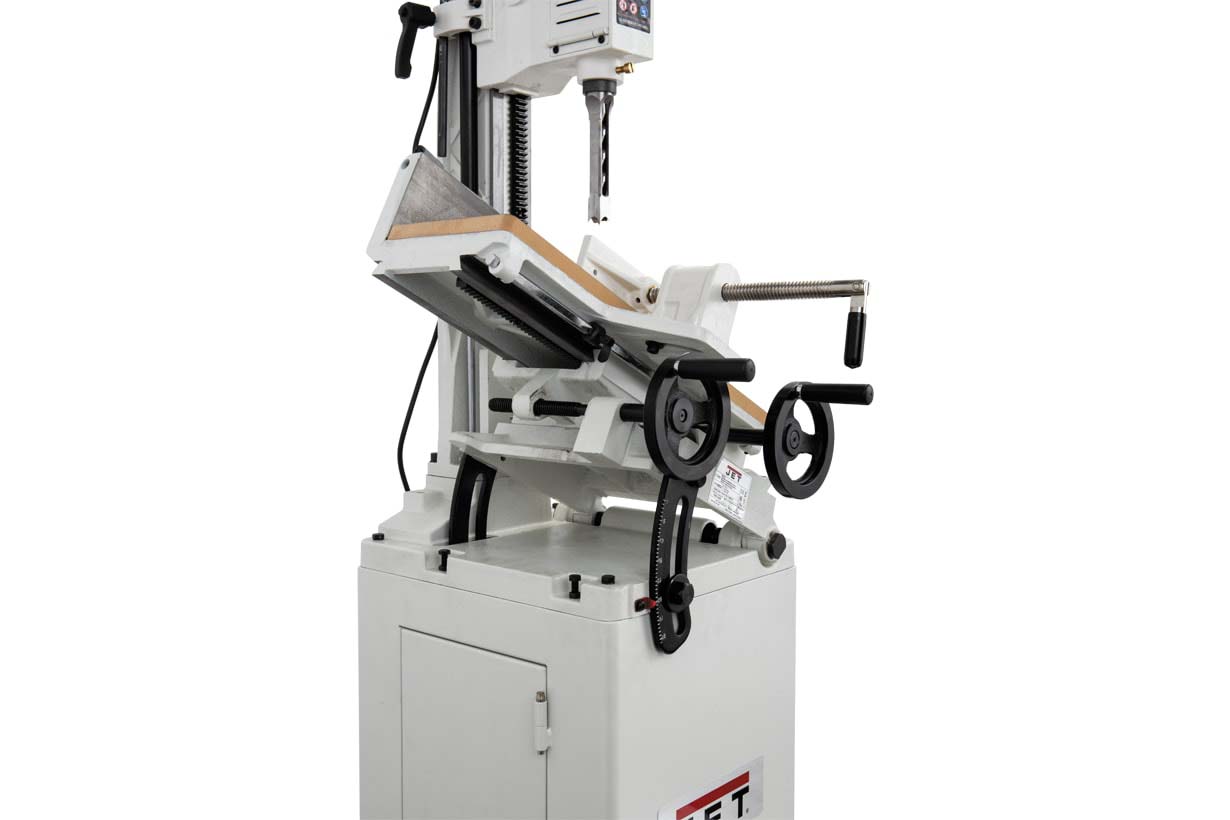

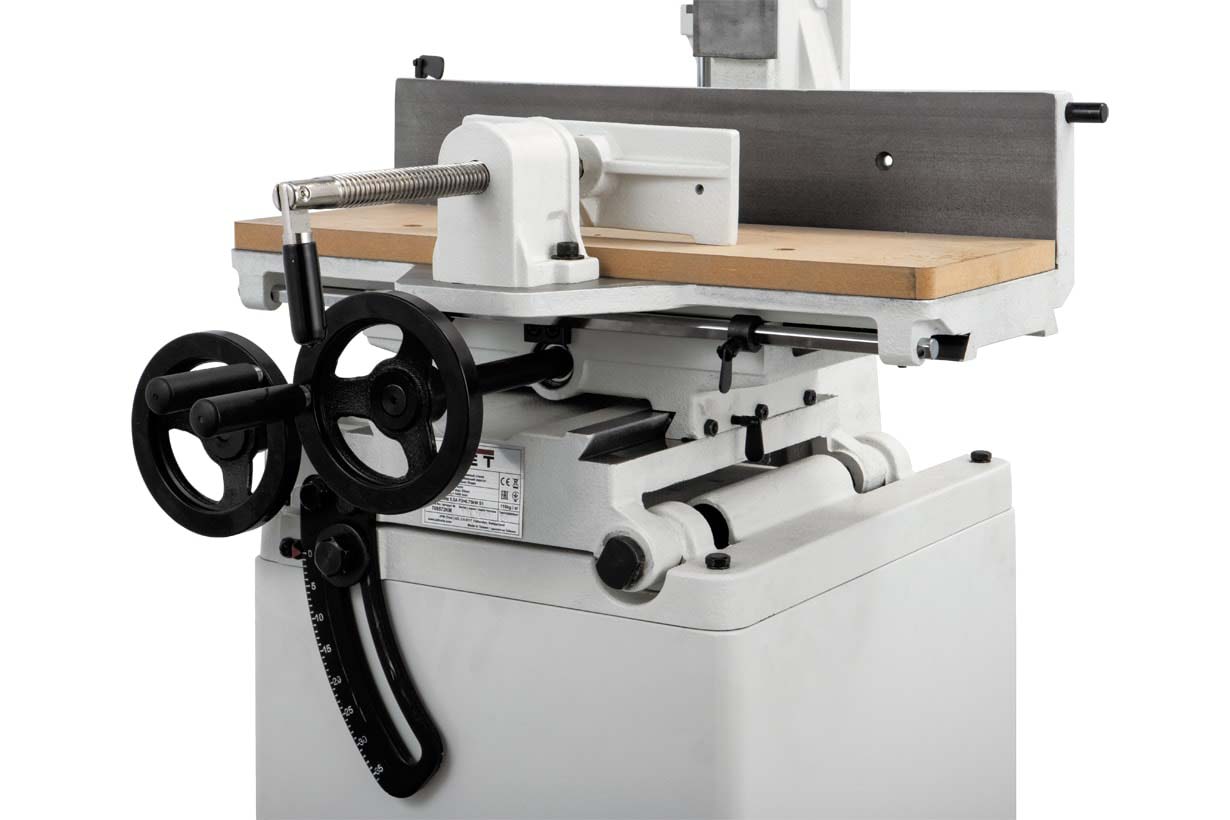

Профессиональный долбёжно-пазовальный станок Jet 719АS имеет общую базу с моделью 719А и в целом ей аналогичен, основное отличие – механизм наклона координатного стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Для установки требуемого угла предусмотрена транспортирная шкала.

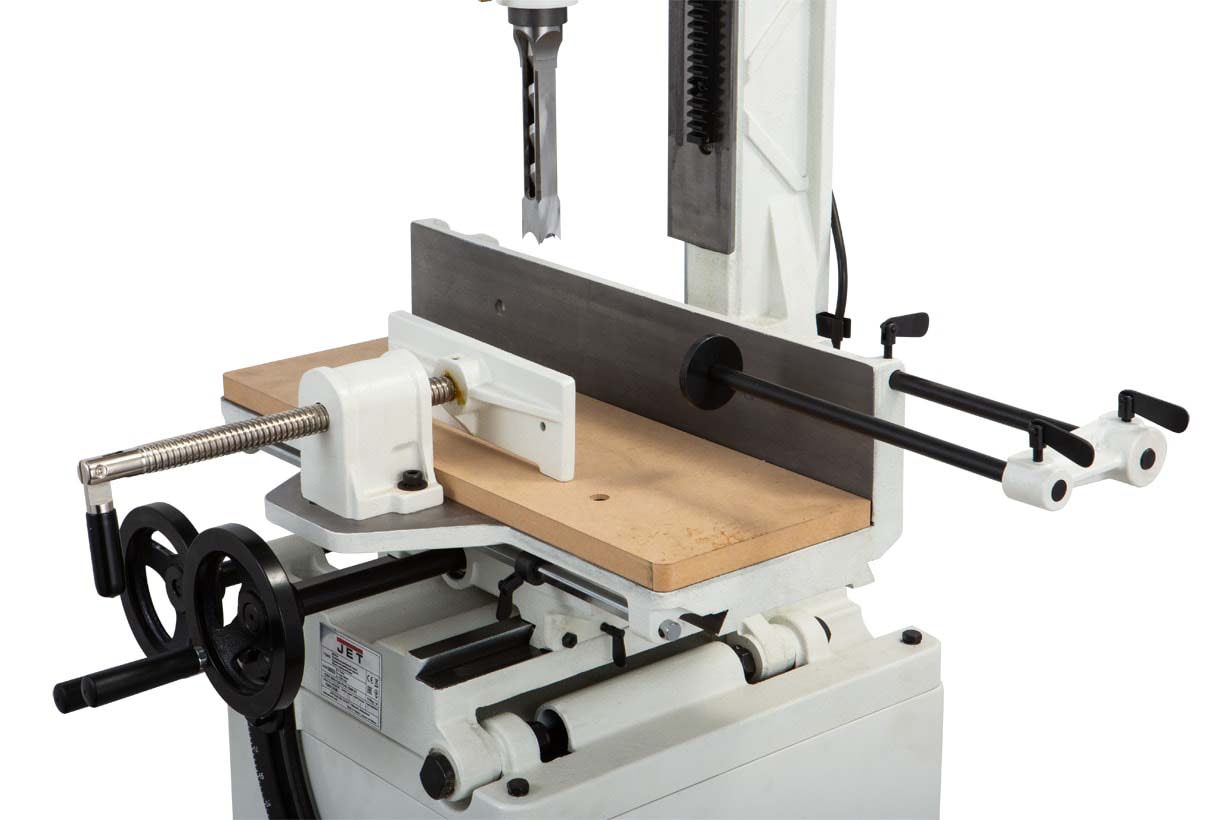

Стол с подачей по двум осям оборудован винтовым прижимом, на нём обрабатывают заготовки высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку детали обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми заготовками.

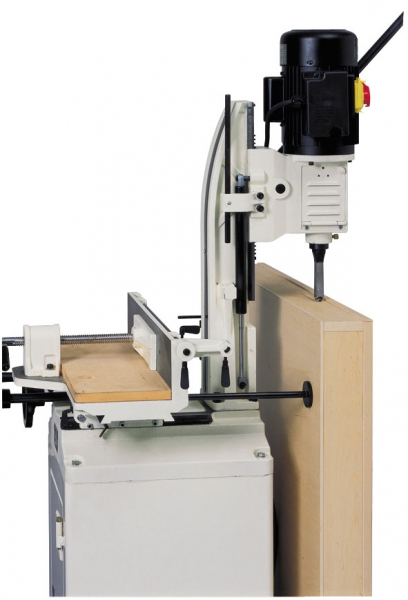

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Станок комплектуются винтовым прижимом для надёжной фиксации деталей на рабочем столе и регулируемым торцевым упором для серийной работы с одинаковыми деталями.

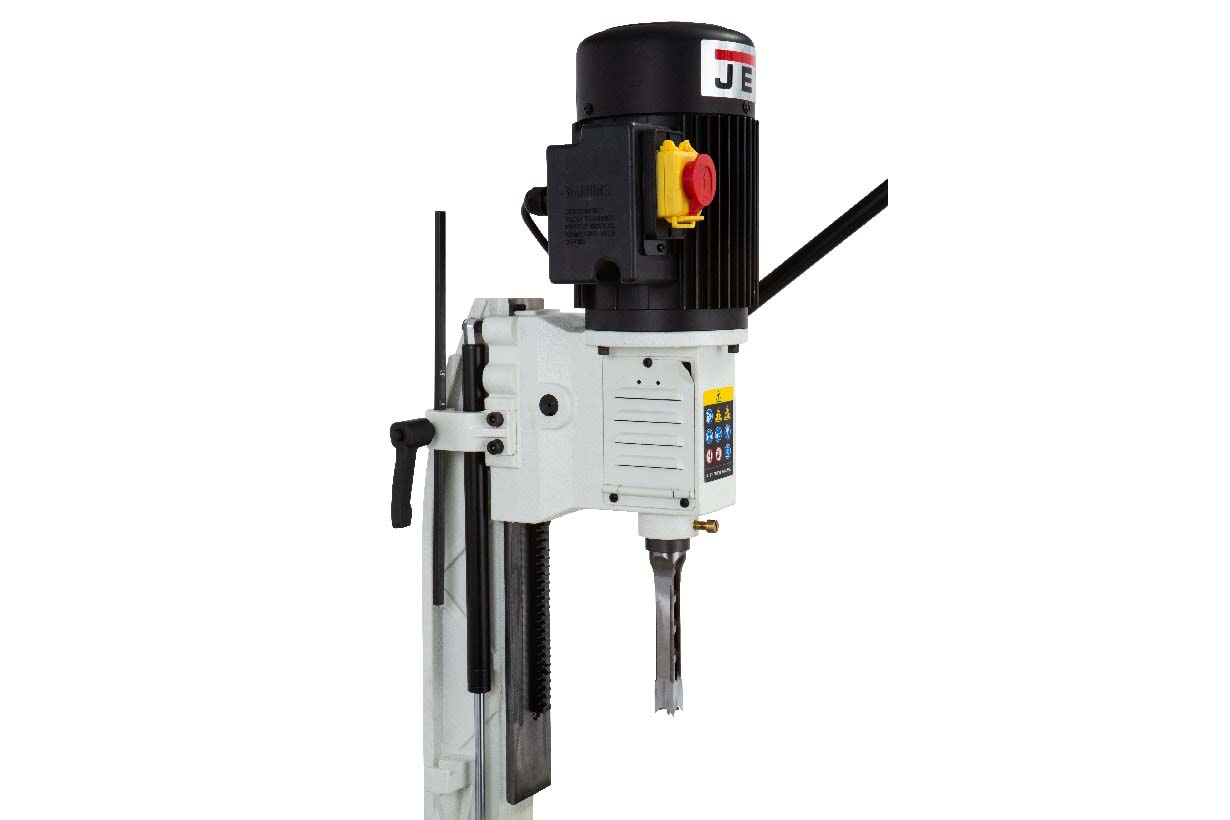

• Реечный механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки

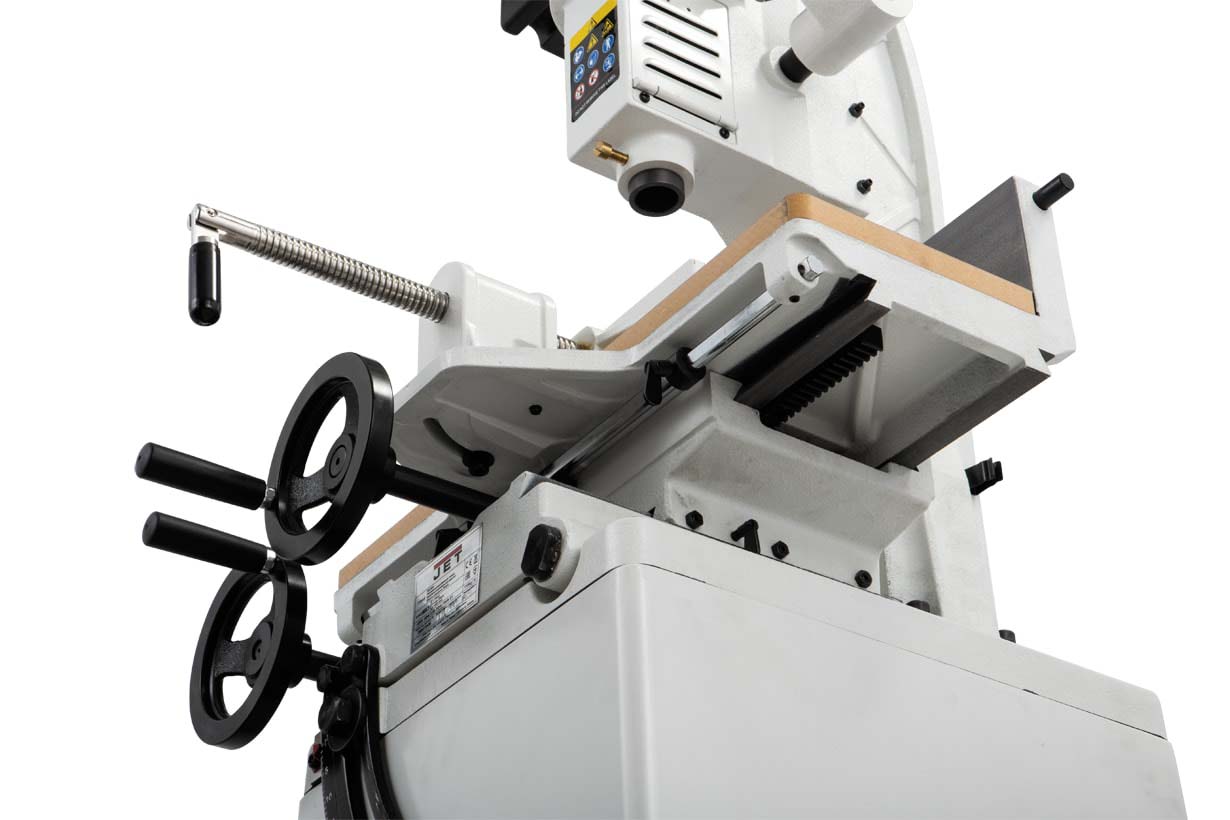

• Координатный рабочий стол с маховиками подачи по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой
• Возможность поворота колонны на 180° для работы с высокими заготовками над полом

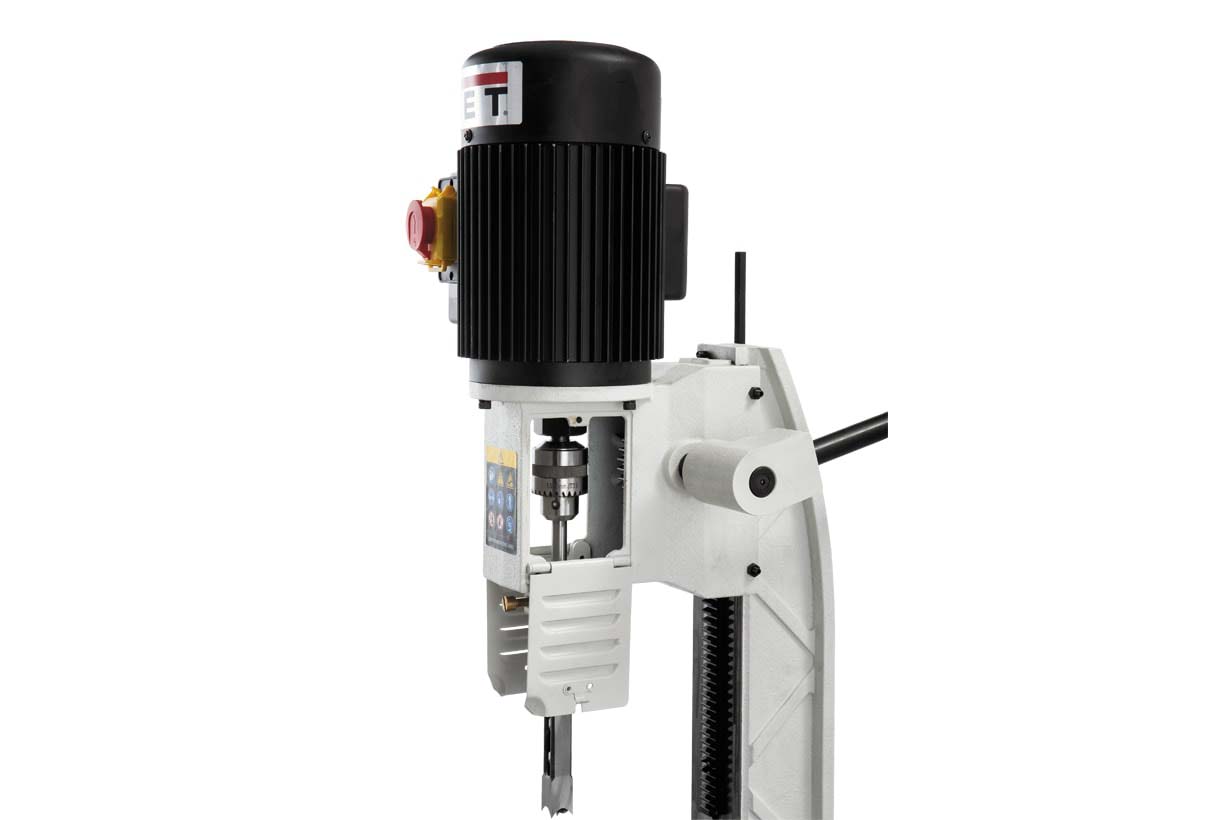

• Сверлильный патрон и зажимной ключ
• Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16'' и 1''
• Торцевой упор
• Винтовой прижим заготовки
• Накладка из МДФ для рабочего стола

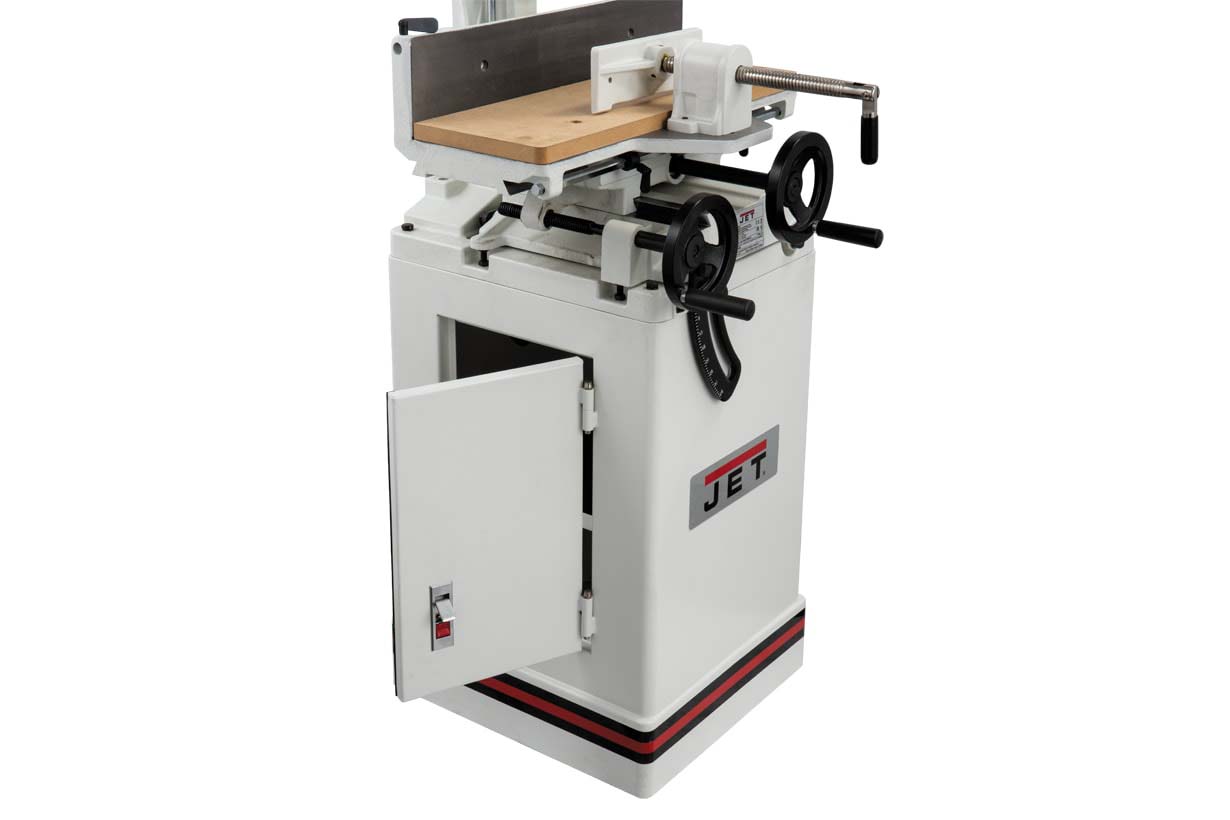

• Закрытая подставка с отсеком для инструмента
