JET JTSS-3200X Форматно-раскроечный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

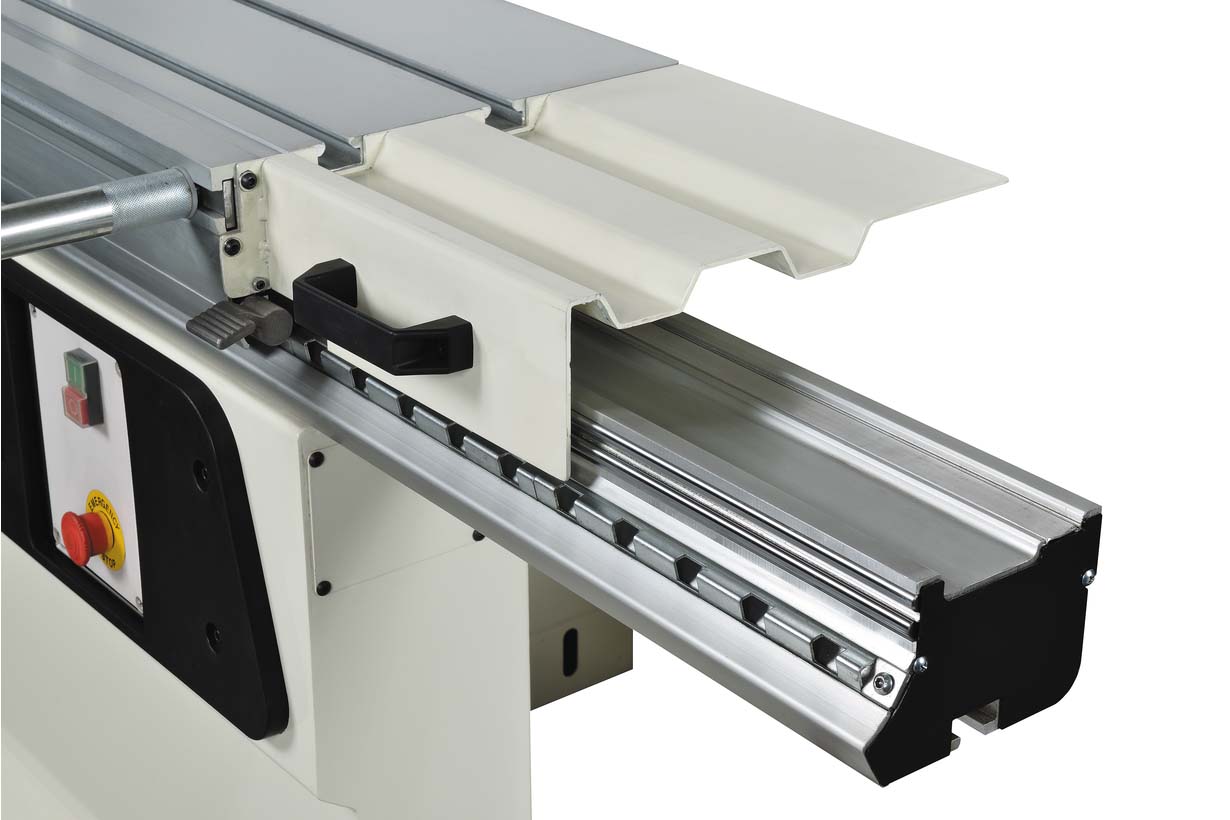

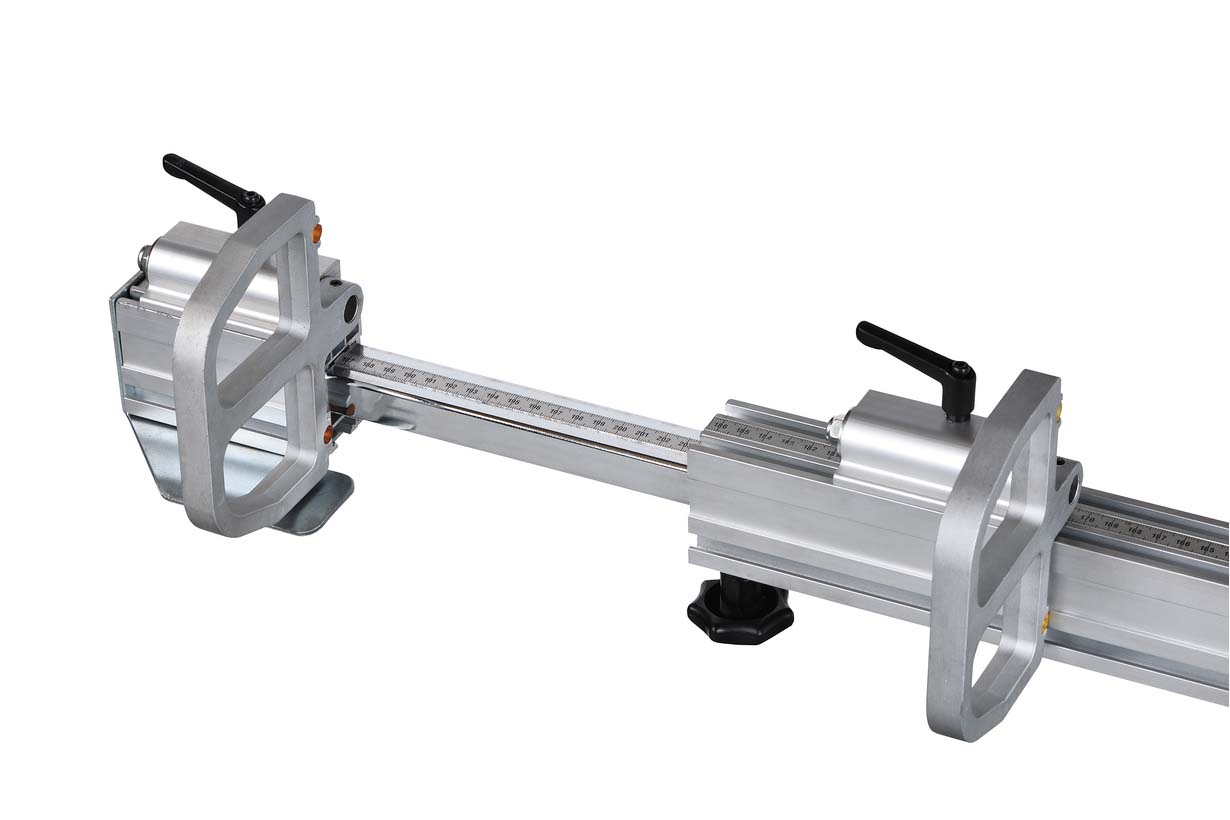

Форматно-раскроечный станок Jet JTSS-3200X оснащен всем необходимым для работы с крупными ламинированными панелями уже в базовой комплектации. Максимальная длина распила на подвижном столе составляет 3200 мм, его ход 3350 мм. Для работы с широкими заготовками станок укомплектован расширителем подвижного стола с телескопической опорой и длинным торцевым упором. На упоре установлено два регулируемых откидных концевых ограничителя. Для выполнения резов под углом упор выполнен поворотным, для быстрой установки в положение 90° предусмотрен стопор. Заготовку фиксируют на подвижном столе при помощи регулируемого прижима с эксцентриковым механизмом – наиболее удобное в работе решение.

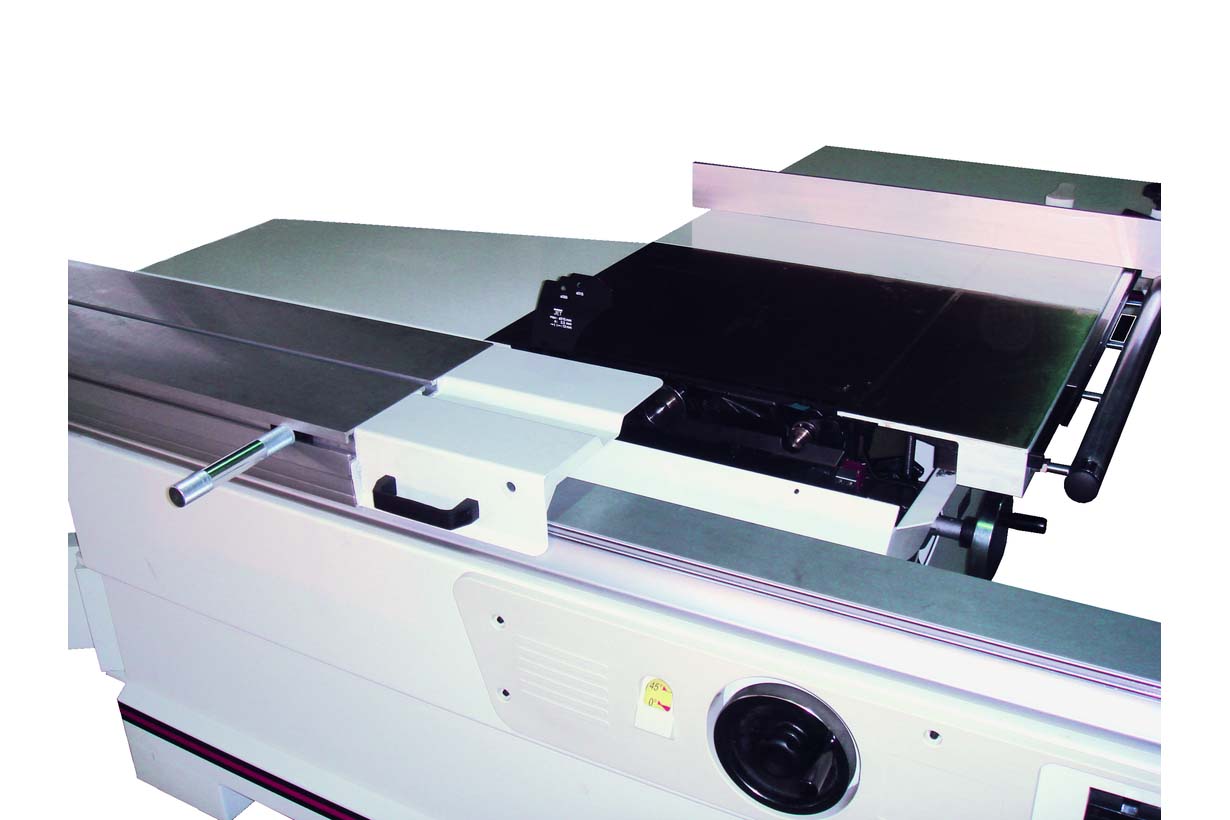

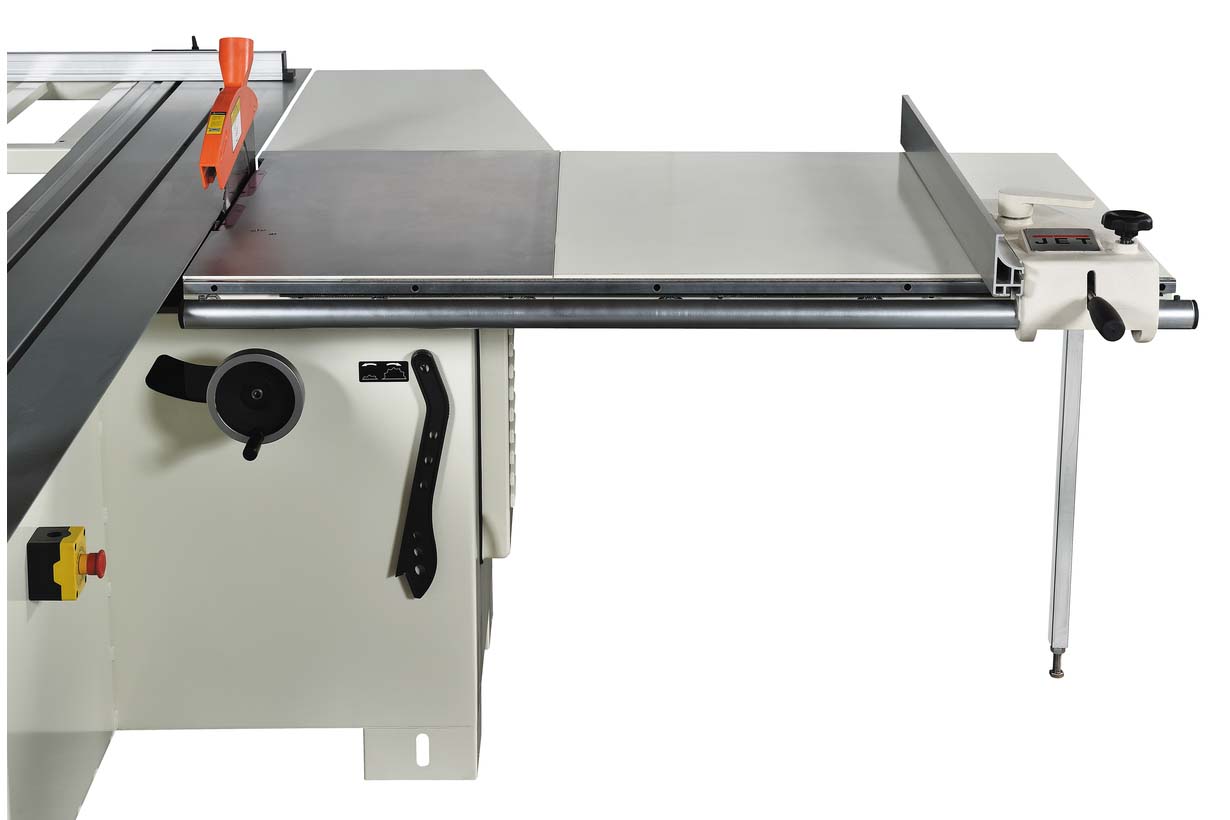

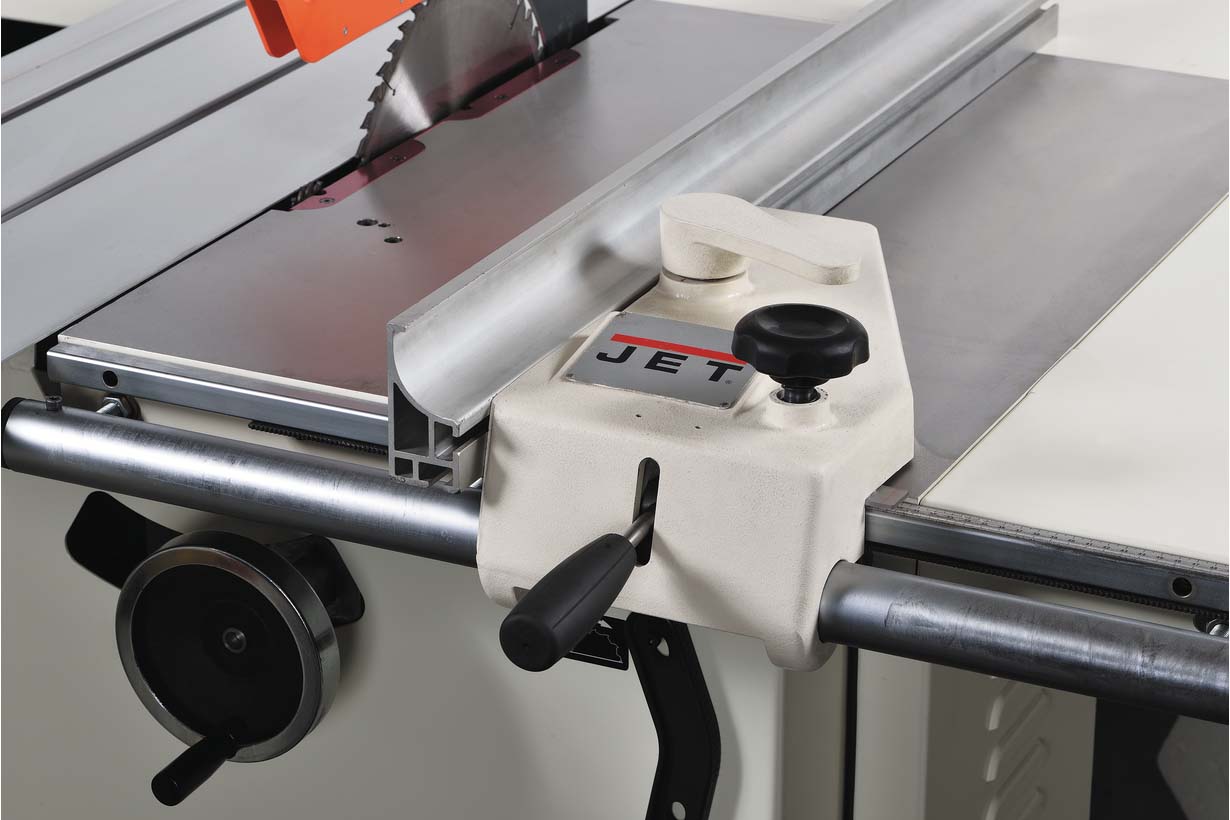

Большой чугунный стол в сочетании с удлинением и расширителем справа (поставляются в комплекте) образуют поверхность достаточную для распиловки крупных деталей с использованием параллельного упора. Точность и удобство при работе с упором обеспечиваются его
конструкцией. На массивном чугунном основании размещен рычаг эксцентрикового механизма фиксации и небольшой маховик для точной
подстройки в пределах до миллиметра.

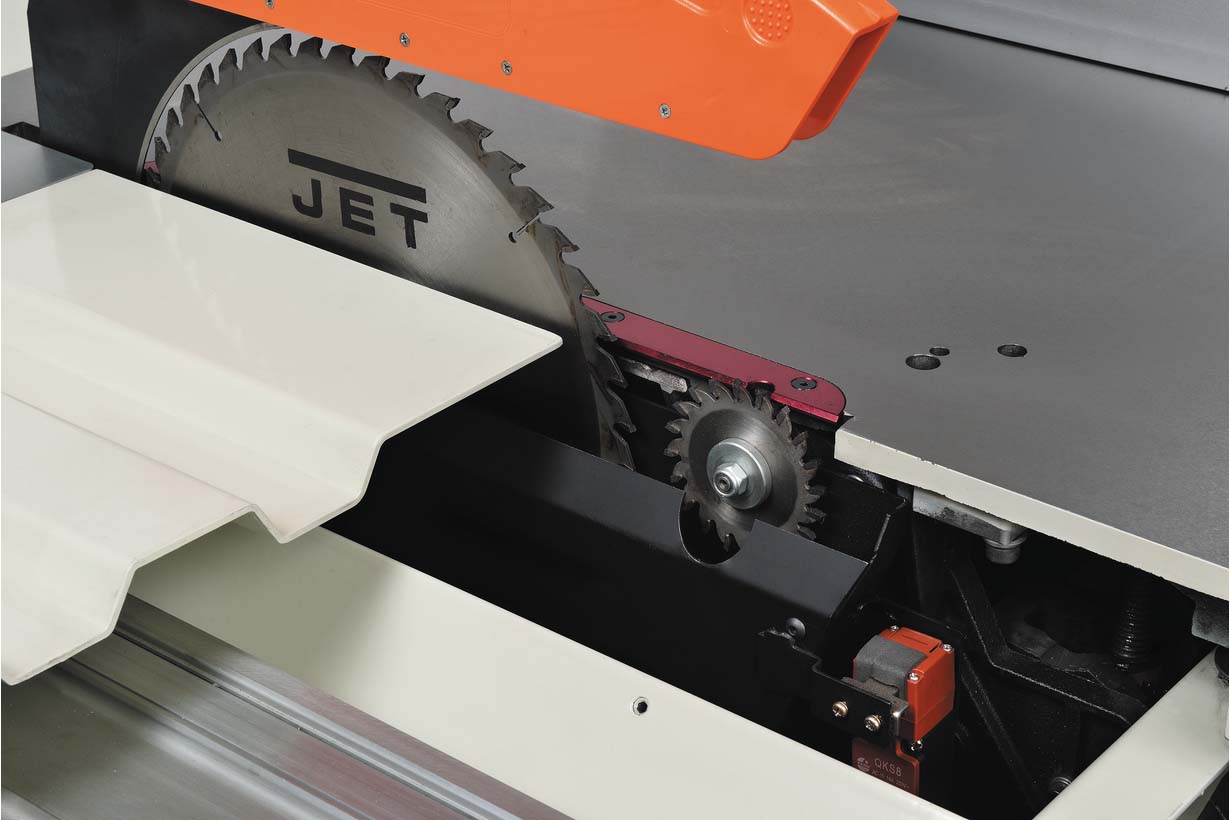

Важное отличие Jet JTSS-3200X – устройство подрезного узла, обеспечивающее точность и надежность, благодаря простоте настройки в двух
плоскостях (вертикальной и горизонтальной) и приводу подрезного диска от основного двигателя.
- Привод подрезного диска от основного двигателя
- Система быстрого торможения двигателя после выключения
- Пильный модуль из чугунного литья
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом и со
вспомогательной рукояткой точной настройки - Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим заготовки для фиксации на подвижном
столе - Телескопический поворотный упор подвижного стола с угловой
разметкой
- Пильный диск Z48
- Подрезной диск Z20
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Упор подвижного стола с двумя концевыми ограничителями
- Расширитель подвижного стола с телескопической опорой
- Удлинитель подвижного стола
- Прижим заготовки
Характеристики
- Потребляемая (выходная) мощность двигателя, кВт
- 5.4 (4.2)
- Напряжение, В
- 400
- Удлинение рабочего стола (ДхШ), мм
- 800 × 550
- Размеры подвижного стола (ДхШ), мм
- 3000 × 360
- Расширение подвижного стола (ДхШ), мм
- 730 × 1150
- Максимальная ширина до ограничителя торцевого упора подвижного стола, мм
- 1900
- Ход подвижного стола (каретки), мм
- 3250
- Максимальная длина распила на подвижном столе, мм
- 3150
- Частота вращения подрезного диска на холостом ходу, об/мин
- 8000
- Внешний (посадочный) диаметр подрезного диска, мм
- 80 (20)
- Частота вращения пильного диска на холостом ходу, об/мин
- 4000
- Внешний (посадочный) диаметр пильного диска, мм
- 315 (30)
- Угол наклона пильного диска
- 0-45º
- Максимальная глубина пропила под углом 0° и 45°, мм
- 102 и 81
- Размеры рабочего стола (ДхШ), мм
- 840 × 550
- Максимальная ширина заготовки при пилении с параллельным упором справа, мм
- 1270
- Диаметр вытяжного штуцера, мм
- 100
- Длина, мм
- 3300
- Ширина, мм
- 3400
- Высота, мм
- 1200
- Масса, кг
- 570
- Длина в упаковке, см
- 108
- Ширина в упаковке, см
- 224
- Высота в упаковке, см
- 108
- Масса в упаковке, кг
- 590
- Расширение рабочего стола справа (ДхШ), мм
- 830 × 950
- Удлинение подвижного стола (ДхШ), мм
- 300 × 350
