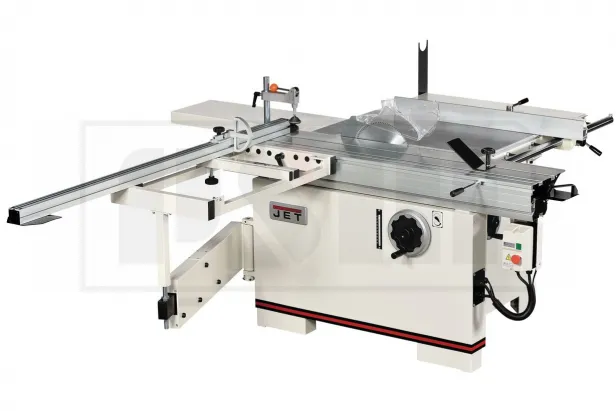

JET JTSS-1600X2 Форматно-раскроечный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Особенности:
Кроме параллельного упора, расширения и удлинения стола в стандартную комплектацию входит каретка с собственным расширением на телескопической опоре. Конструкция оборудована раздвижным упором с откидным «башмаком», регулируемым продольным упором и прижимом. Сам подвижный стол сделан из экструдированного алюминиевого профиля, но его направляющие стальные и рассчитаны на долгий срок службы.
Основной неподвижный стол из чугуна, из него же пильный модуль с мотором, подрезным и основным пильным диском. Диаметр последнего можно варьировать в зависимости от толщины заготовок. Для нетолстых используют пилы диаметром 305 мм – этот размер основной для данного станка, при необходимости ставят более крупные вплоть до 355 мм. В последнем случае глубина реза будет достигать 115 мм, но при установке минимальной глубины диск не будет полностью убираться в стол.
Станок спроектирован как универсальный и позволяет выполнять точные работы не только с помощью каретки, но и на основном столе. Используемый при этом параллельный упор имеет несколько ступеней регулировки: смещение по направляющей влево/ вправо, точная «миллиметровая» подстройка маховичком и продольное (вдоль линии реза) положение планки упора.
- Механизм блокировки вала для облегчения замены пильного диска

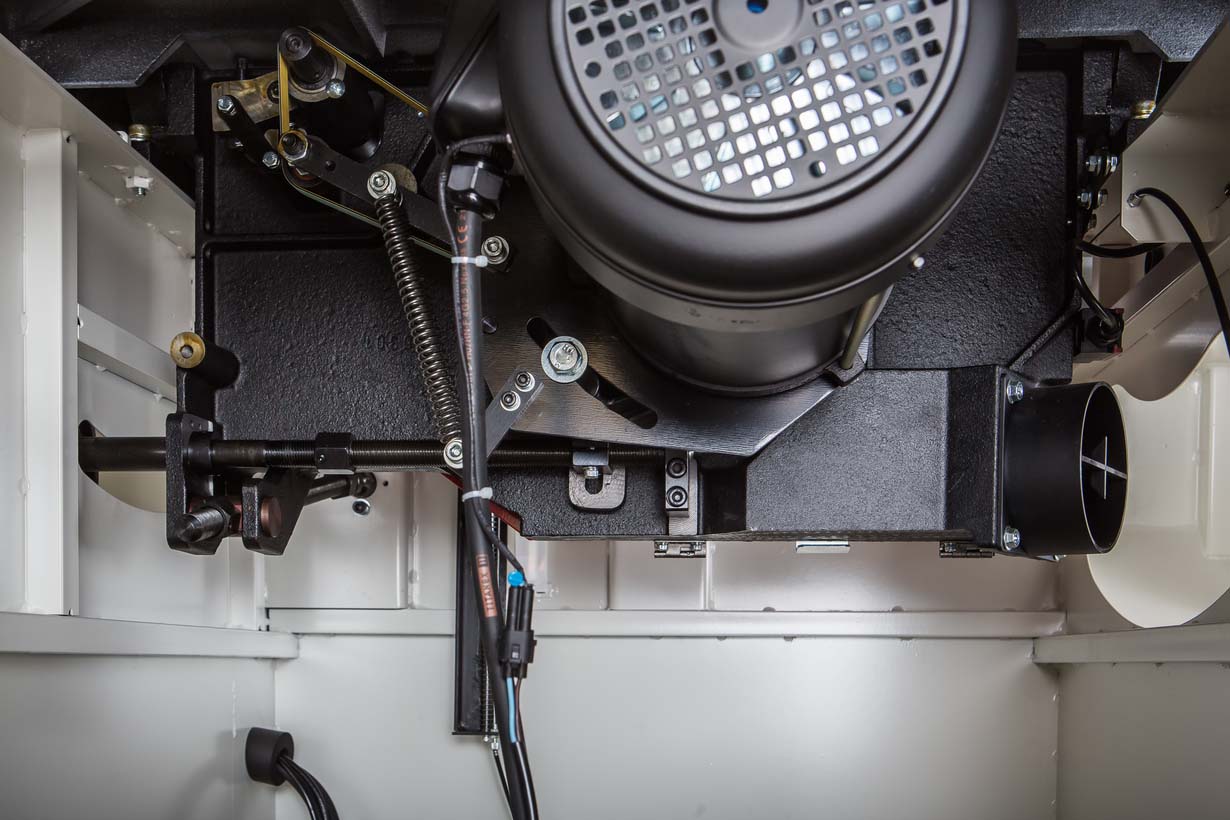

- Привод подрезного диска от основного двигателя
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка положения подрезного диска маховиками

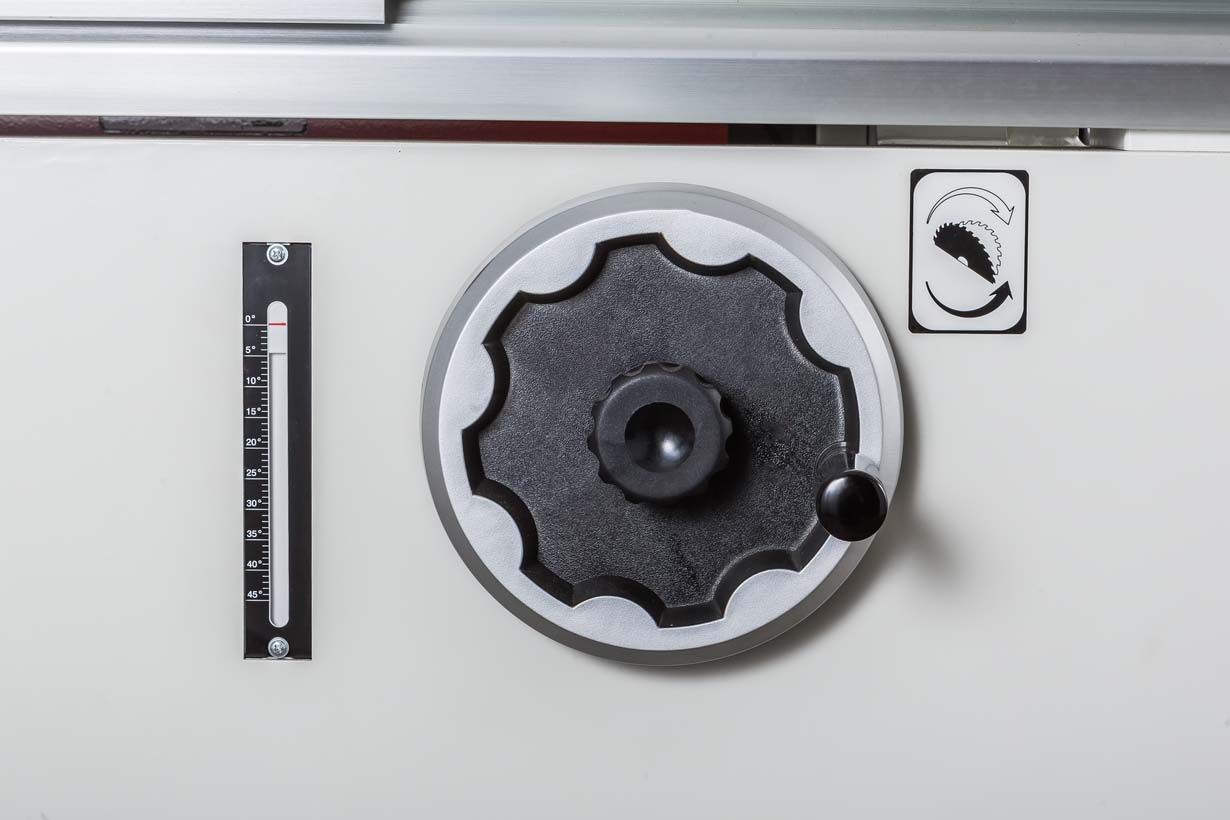

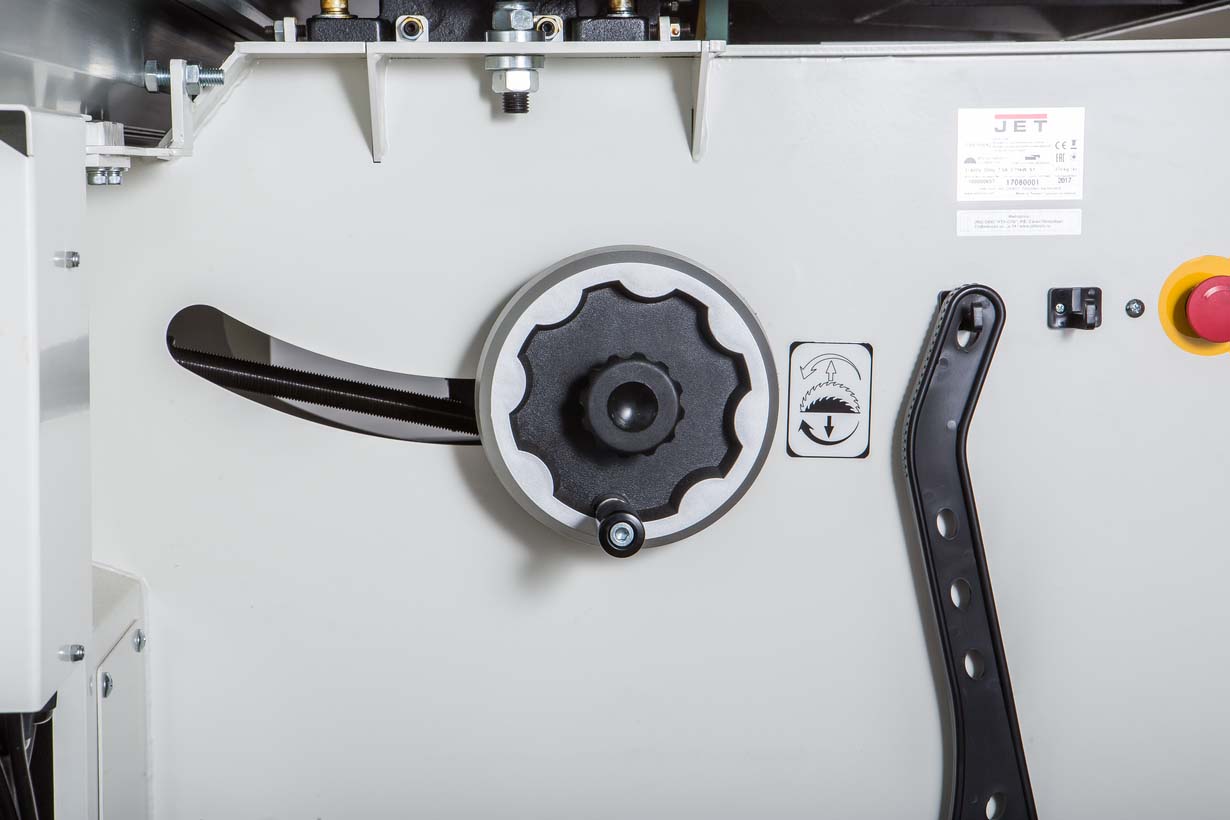

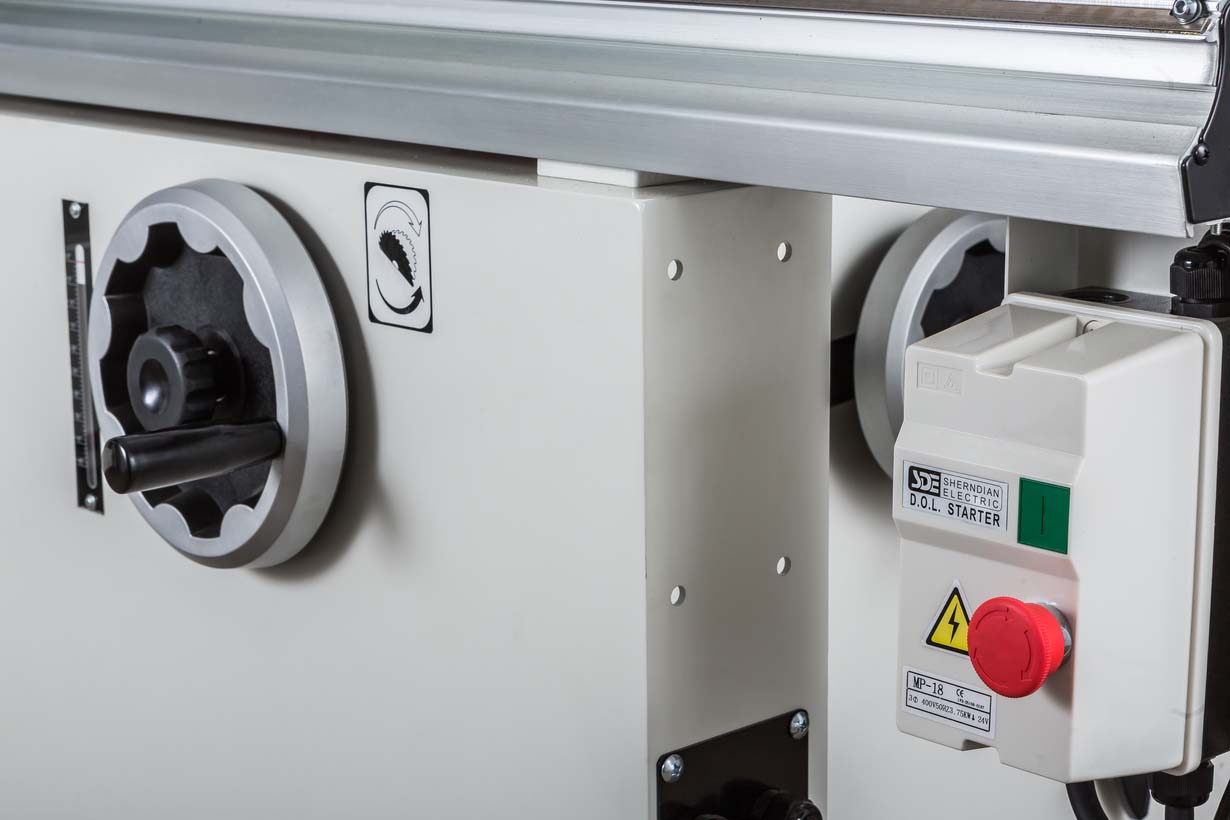

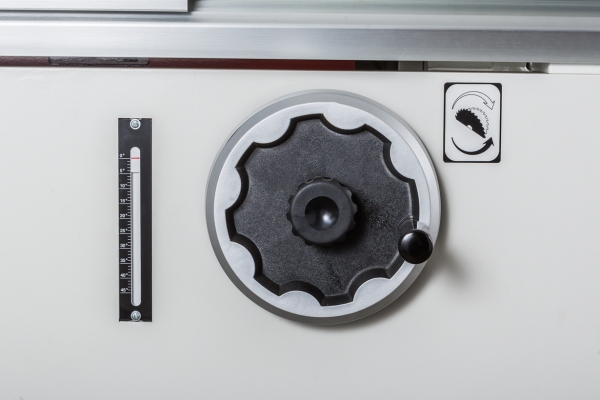

- Регулировка глубины и наклона пильного диска с помощью маховиков
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа

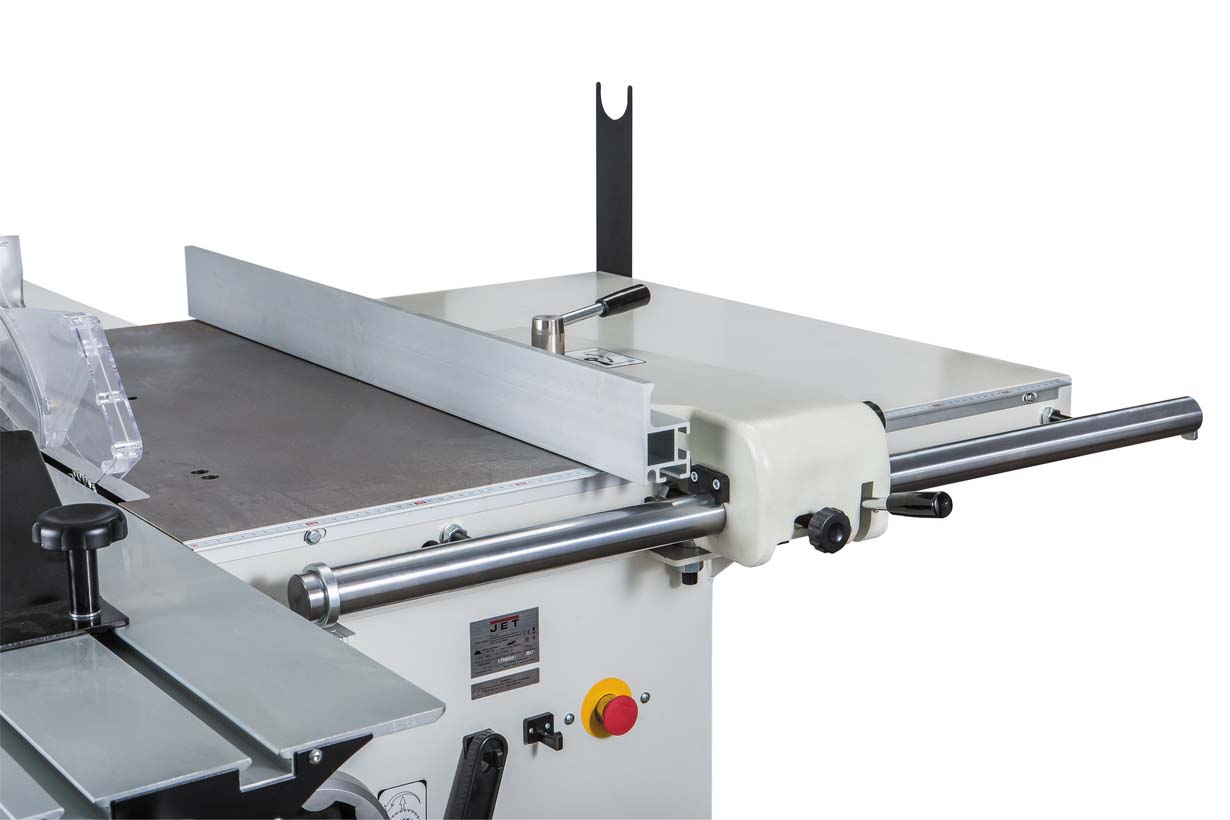

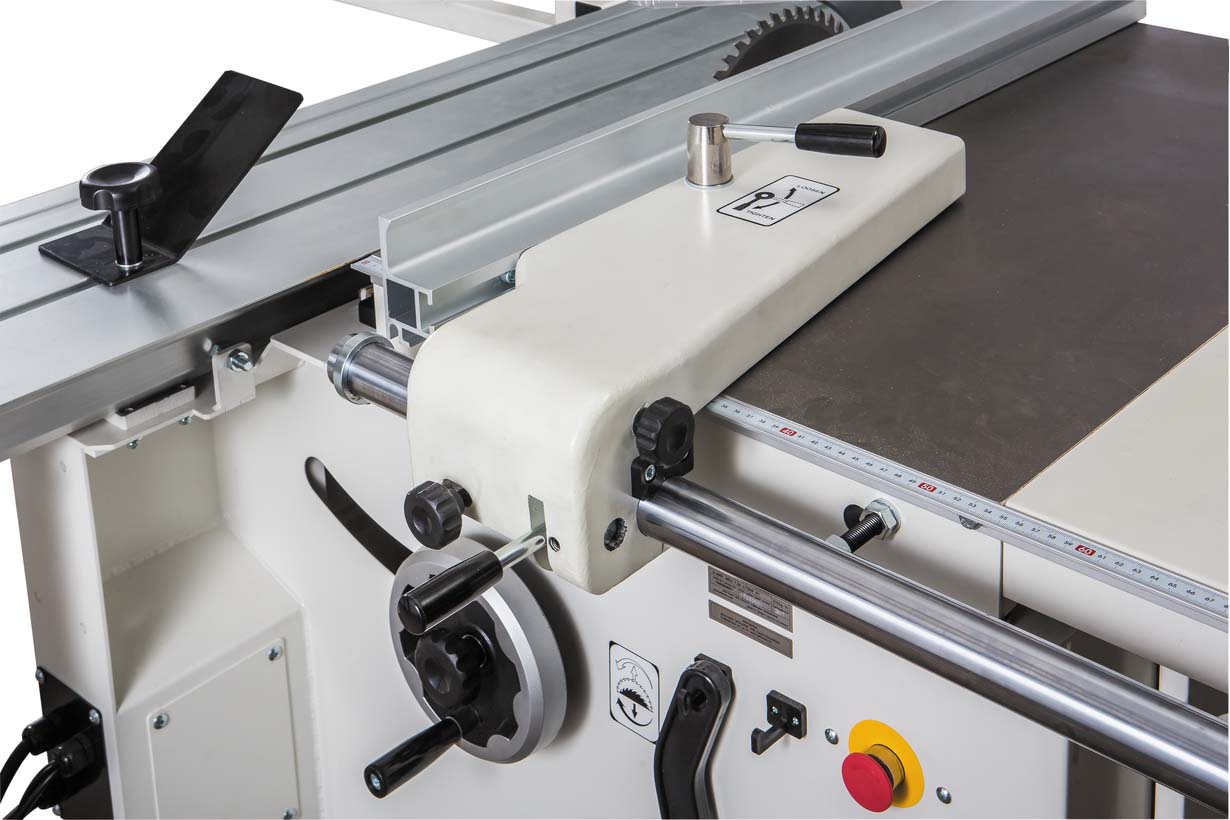

- Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки

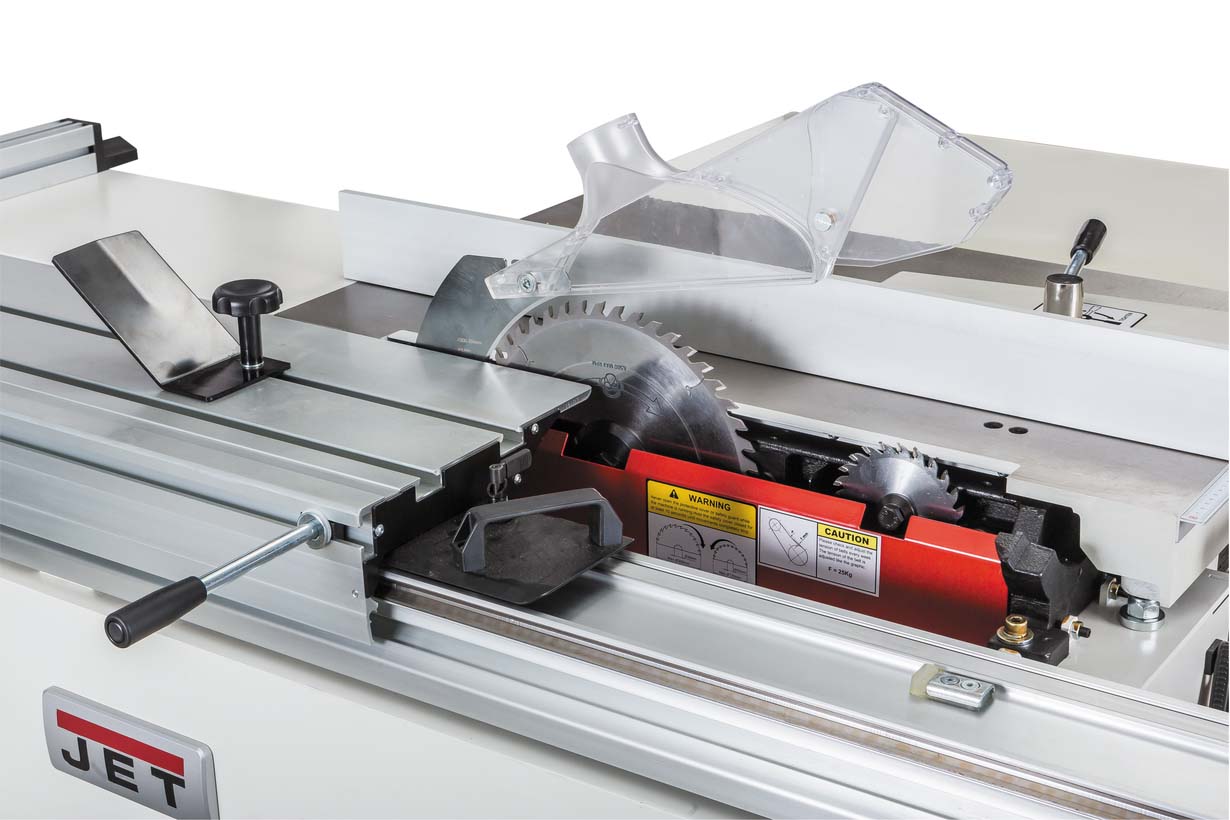

- Подвижный стол из алюминиевого профиля

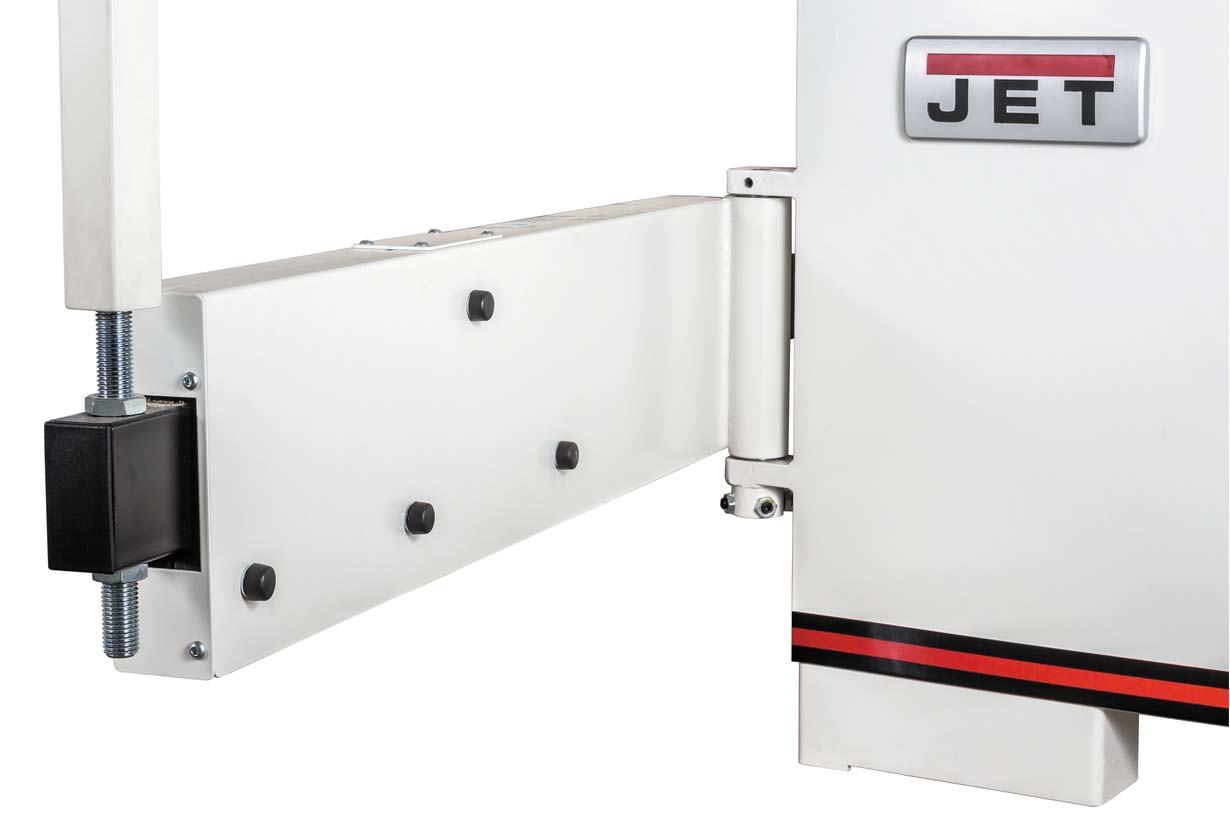

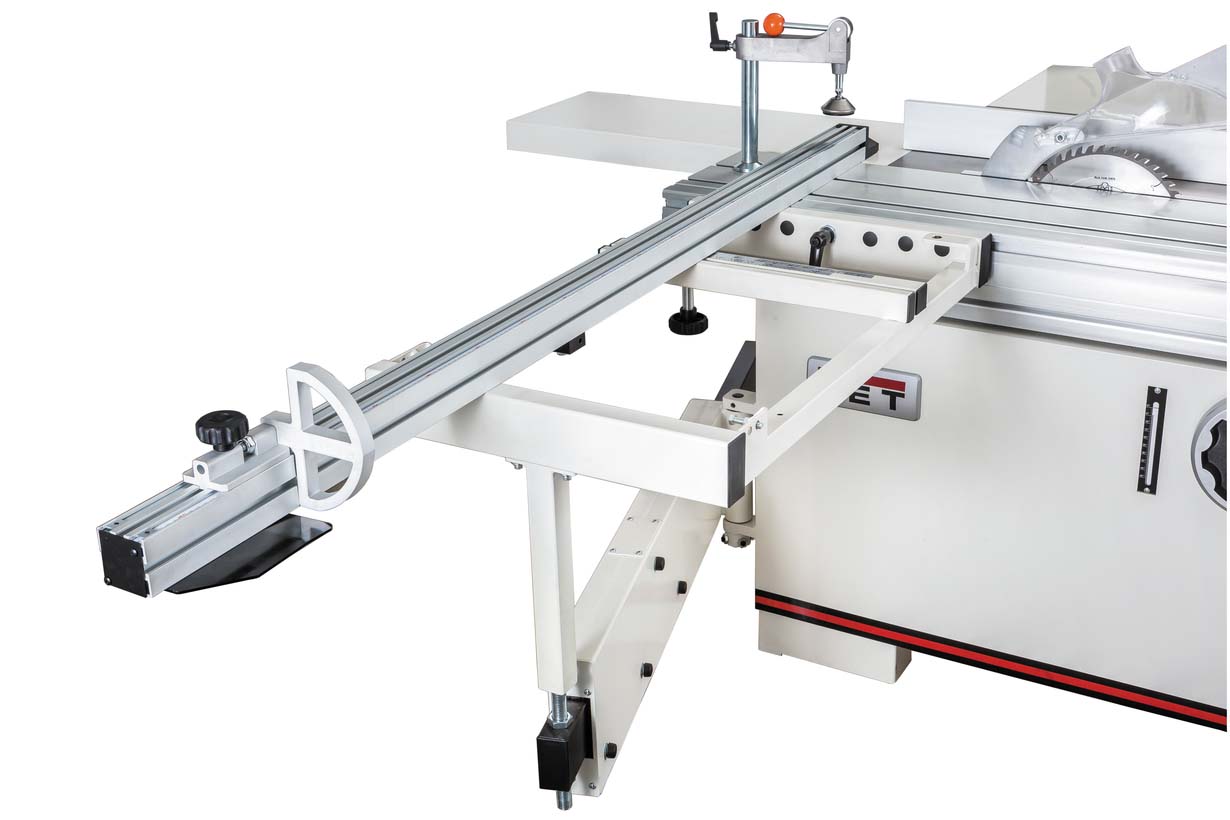

- Съемный расширитель подвижного стола с телескопической опорой

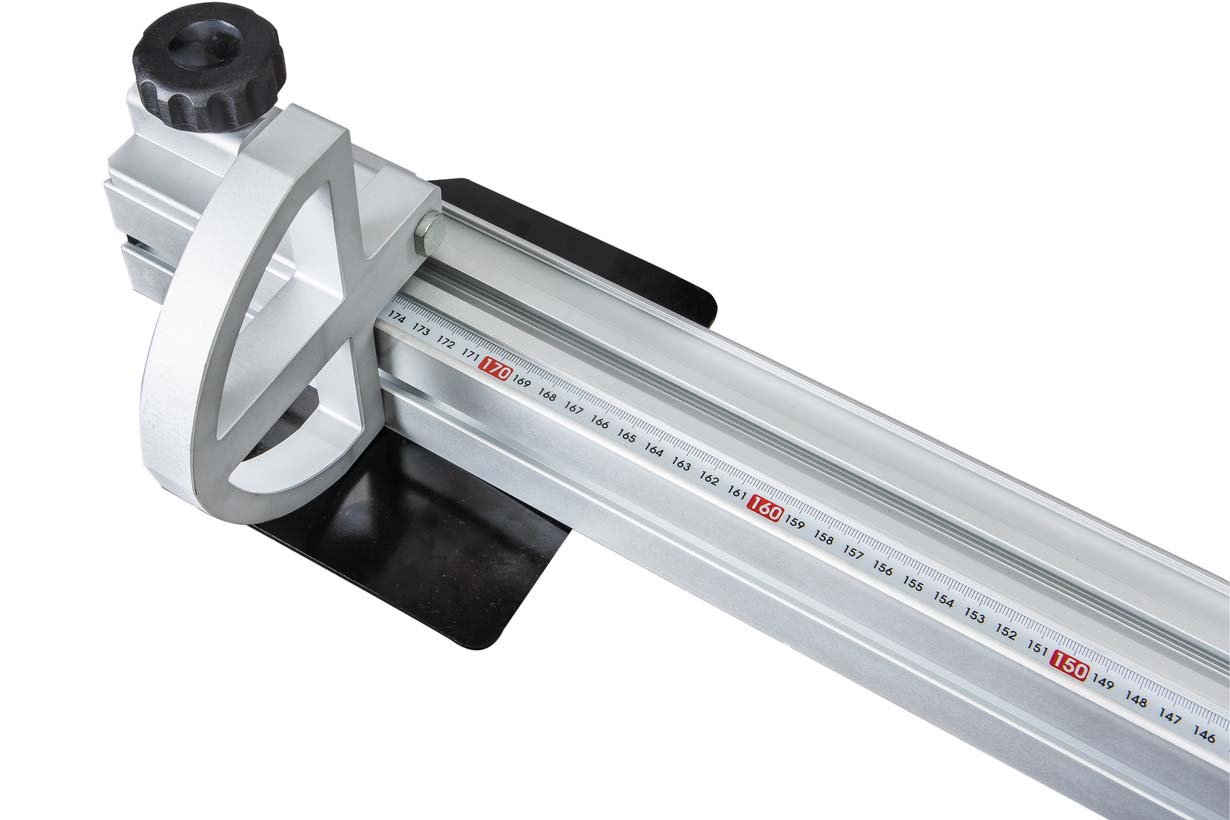

- Поперечный упор подвижного стола с линейкой и регулируемым откидным стопором заготовки (башмаком)

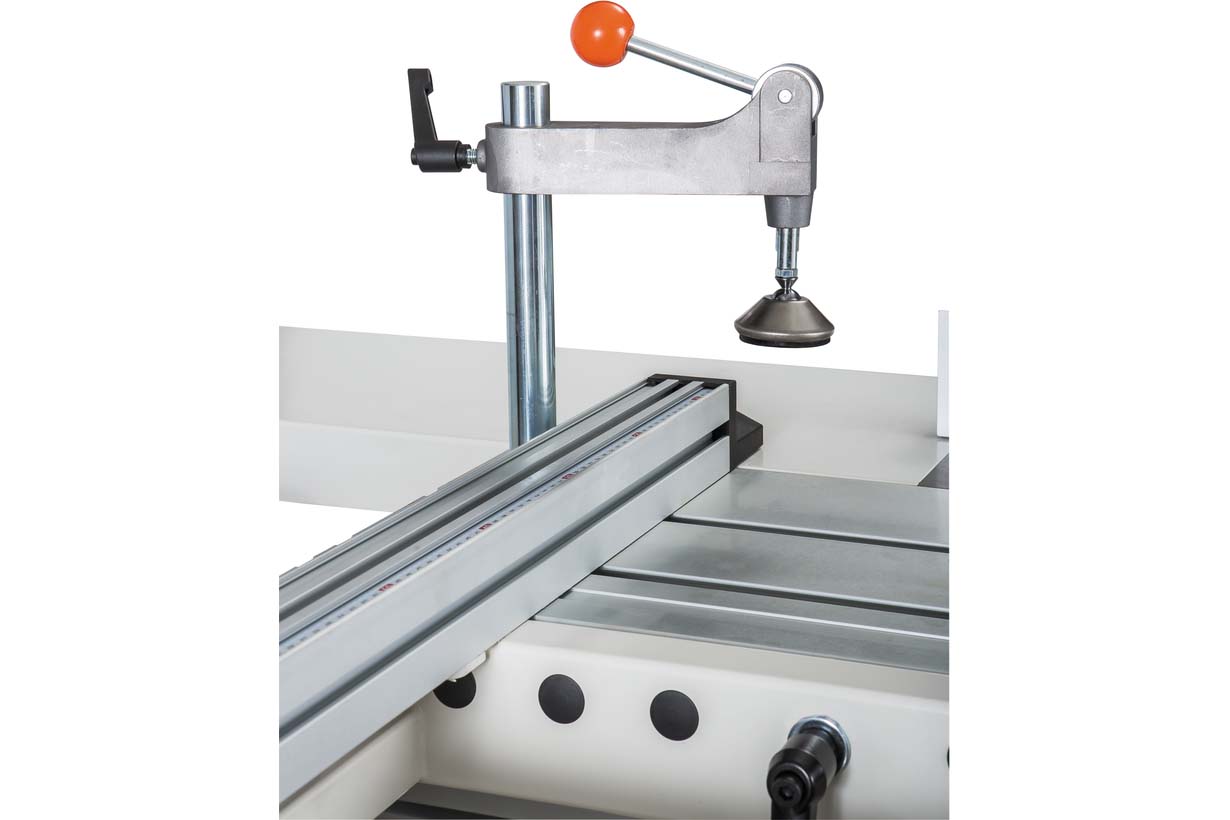

- Эксцентриковый прижим заготовки для фиксации на подвижном столе

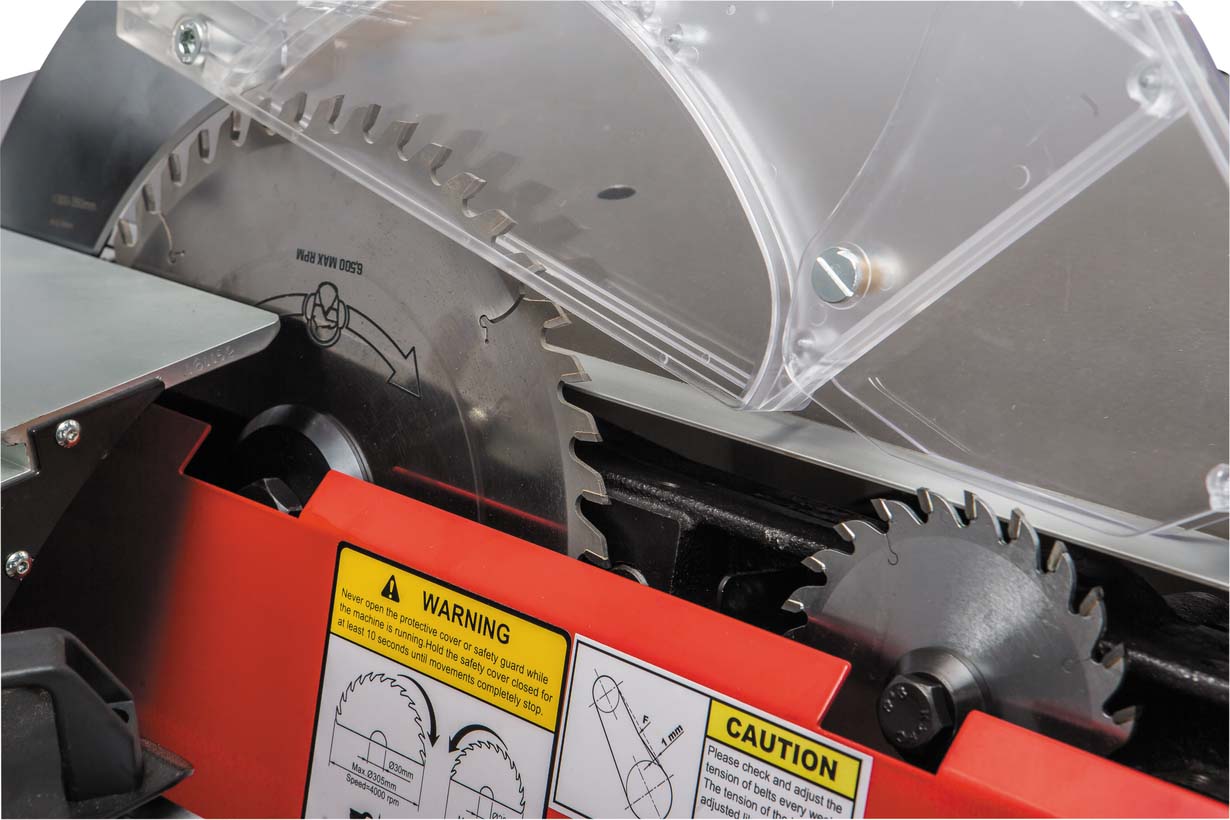

- Подрезной диск Z24
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
- Прижим заготовки
- Упор заготовки
Характеристики
- Напряжение, В
- 400
- Удлинение рабочего стола (ДхШ), мм
- 830 × 320
- Размеры подвижного стола (ДхШ), мм
- 1600 × 315
- Расширение подвижного стола (ДхШ), мм
- 600 × 900
- Максимальная ширина до ограничителя торцевого упора подвижного стола, мм
- 1860
- Ход подвижного стола (каретки), мм
- 1600
- Максимальная длина распила на подвижном столе, мм
- 1600
- Частота вращения подрезного диска на холостом ходу, об/мин
- 8000
- Внешний (посадочный) диаметр подрезного диска, мм
- 120 (20)
- Частота вращения пильного диска на холостом ходу, об/мин
- 4000
- Внешний (посадочный) диаметр пильного диска, мм
- 305-355 (30)
- Угол наклона пильного диска
- 0-45°
- Размеры рабочего стола (ДхШ), мм
- 896 × 548
- Максимальная ширина заготовки при пилении с параллельным упором справа, мм
- 835
- Длина, мм
- 2150
- Ширина, мм
- 2280
- Высота, мм
- 1060
- Масса, кг
- 376
- Длина в упаковке, см
- 181
- Ширина в упаковке, см
- 109
- Высота в упаковке, см
- 113
- Масса в упаковке, кг
- 492
- Потребляемая (выходная) мощность, кВт
- 5.5 (3.75)
- Глубина пропила под углом 45º, мм
- 63 мм
- Расширение рабочего стола справа (ДхШ), мм
- 896 × 470

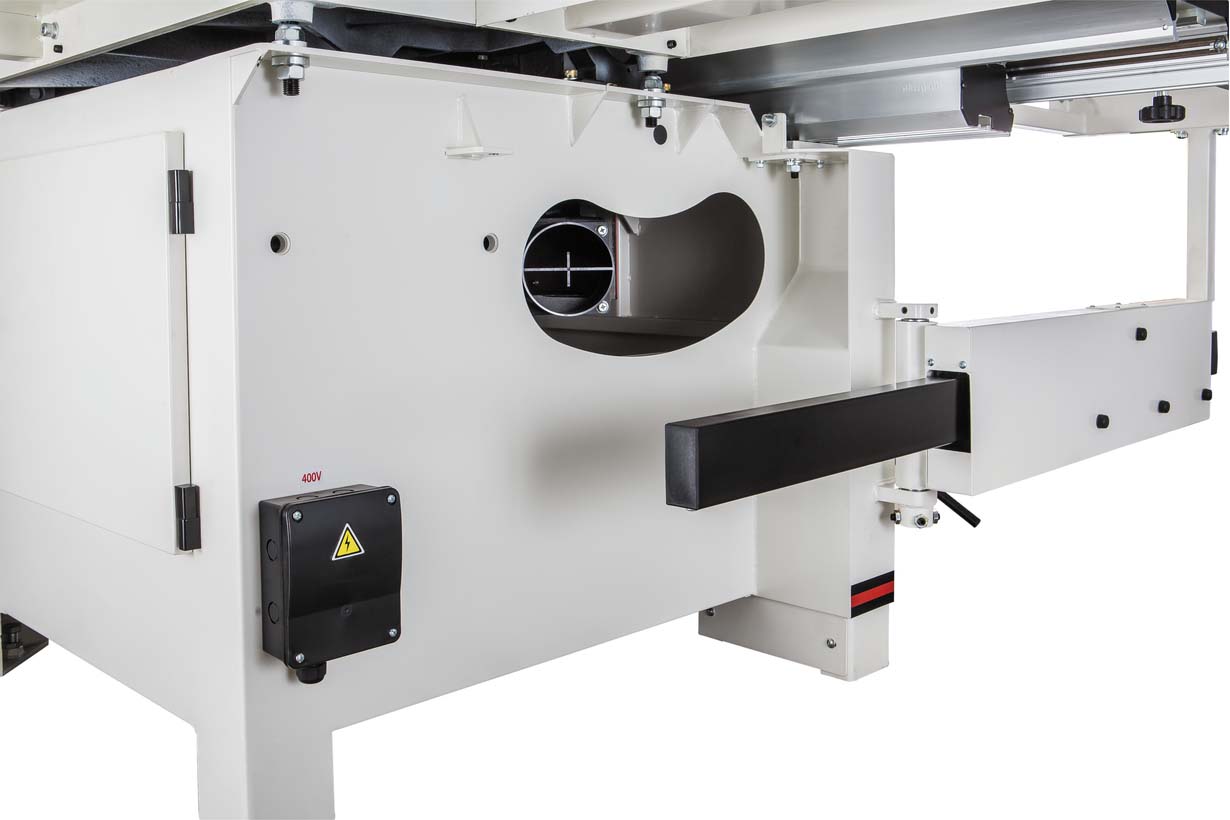

- Диаметр вытяжных штуцеров, мм
- 60 и 120
- Глубина пропила с диском 305/ 355 мм, мм
- 0-90 мм/ 25-115 мм
