Фуговальный станок JJ-6L-M
- Описание
- Особенности
- Характеристики
- Применение

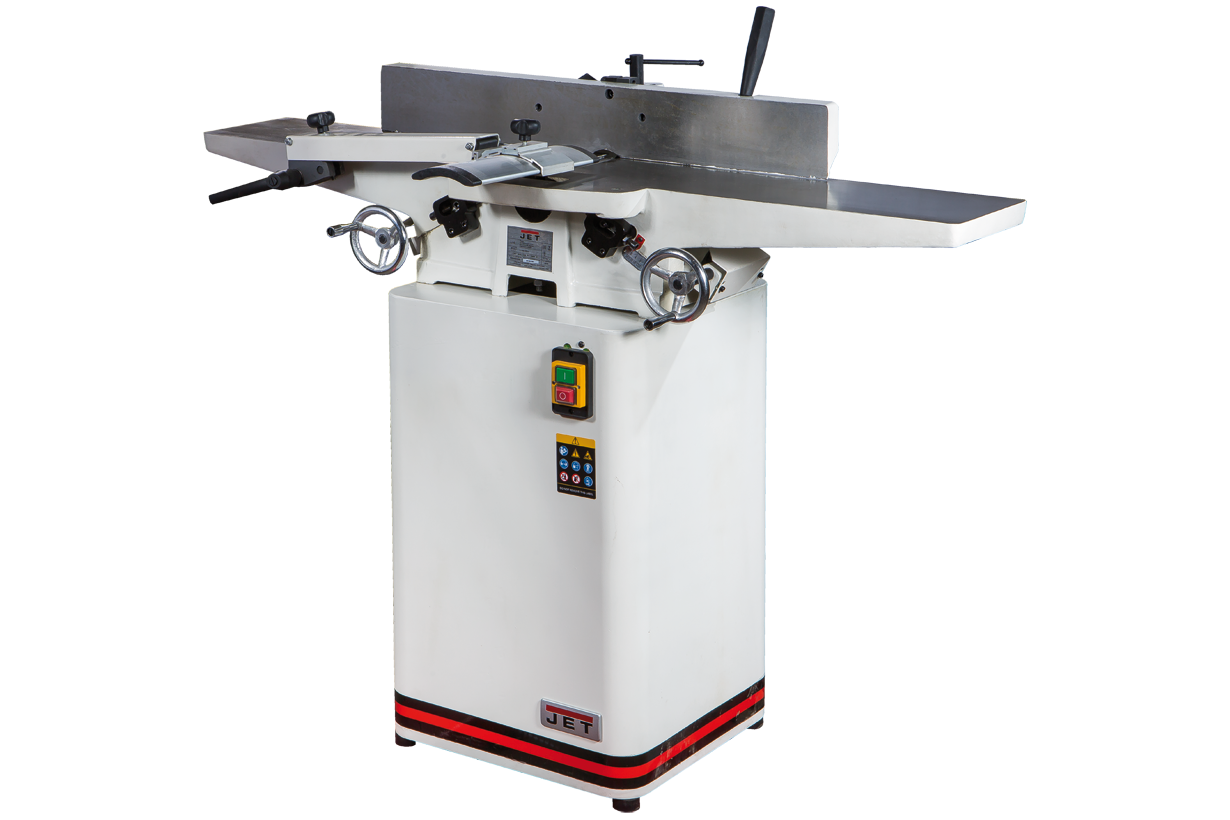

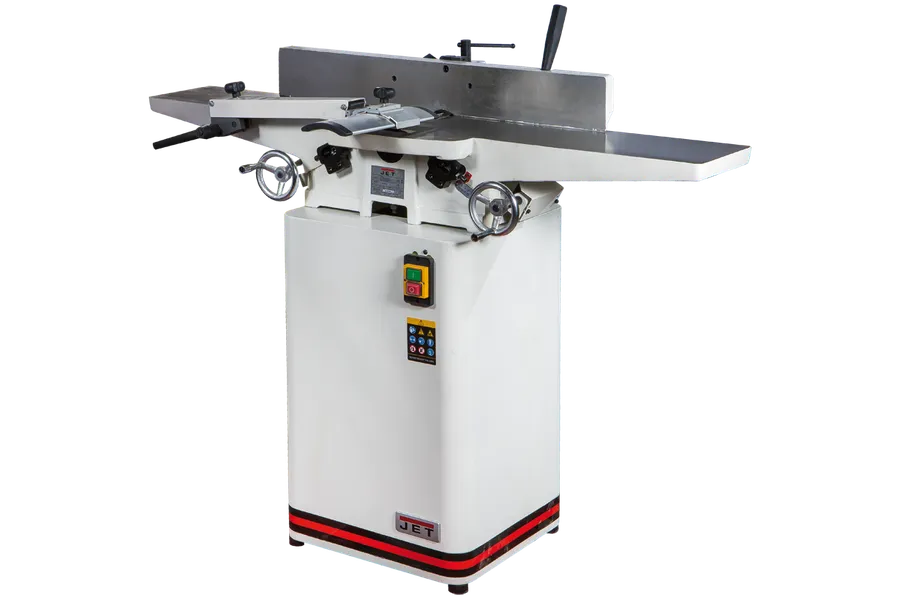

JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

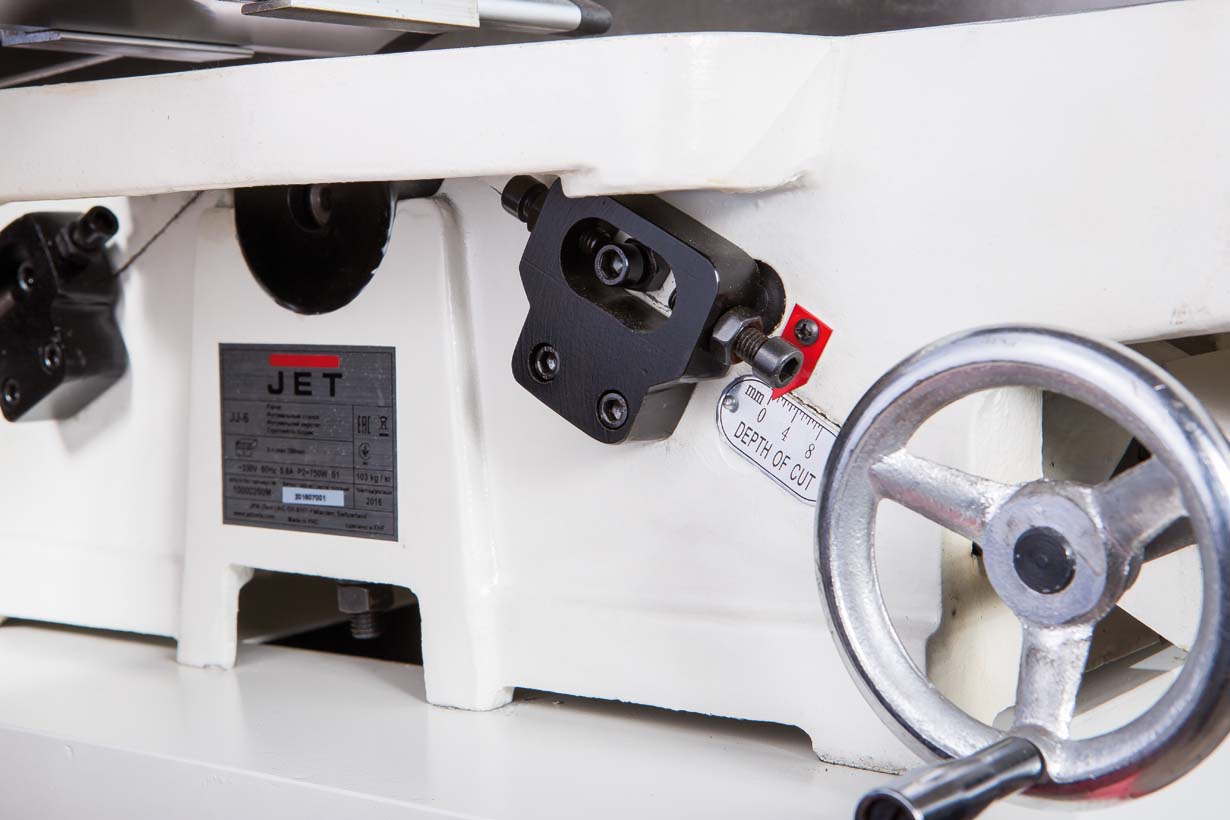

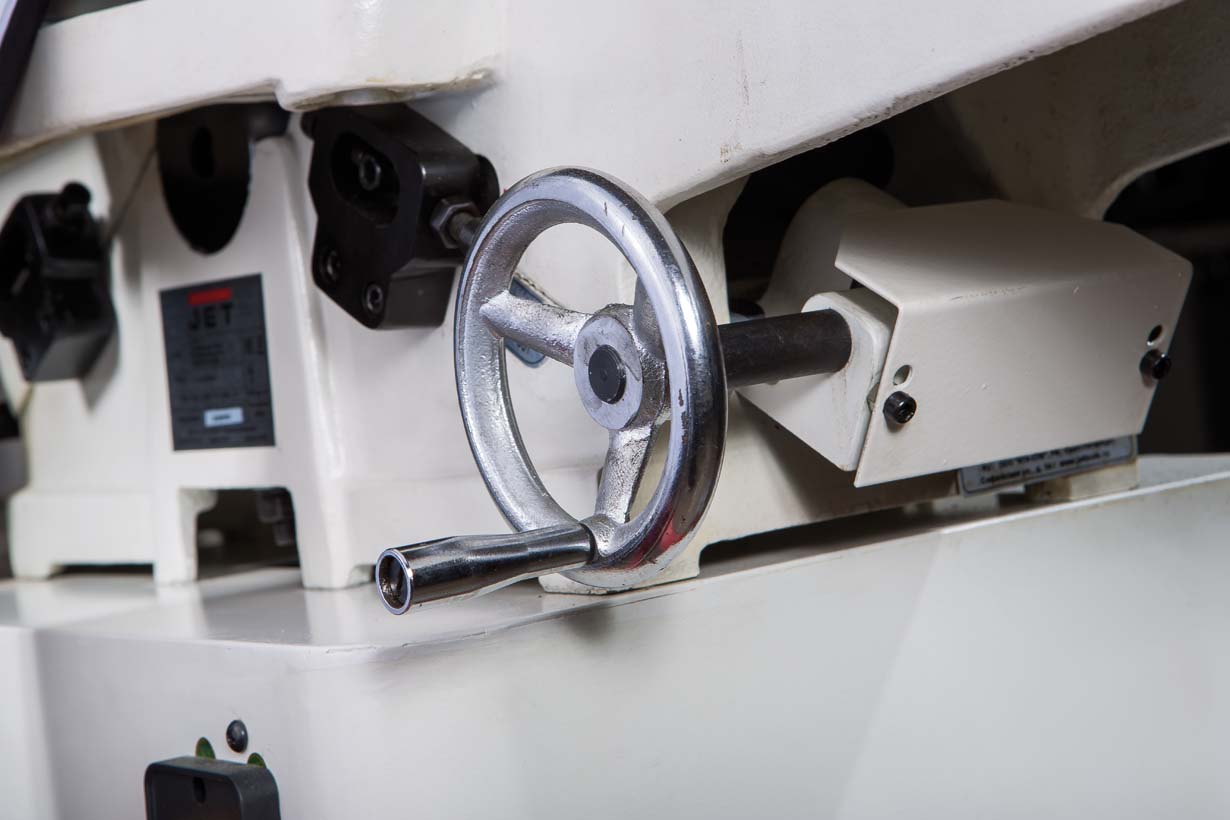

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

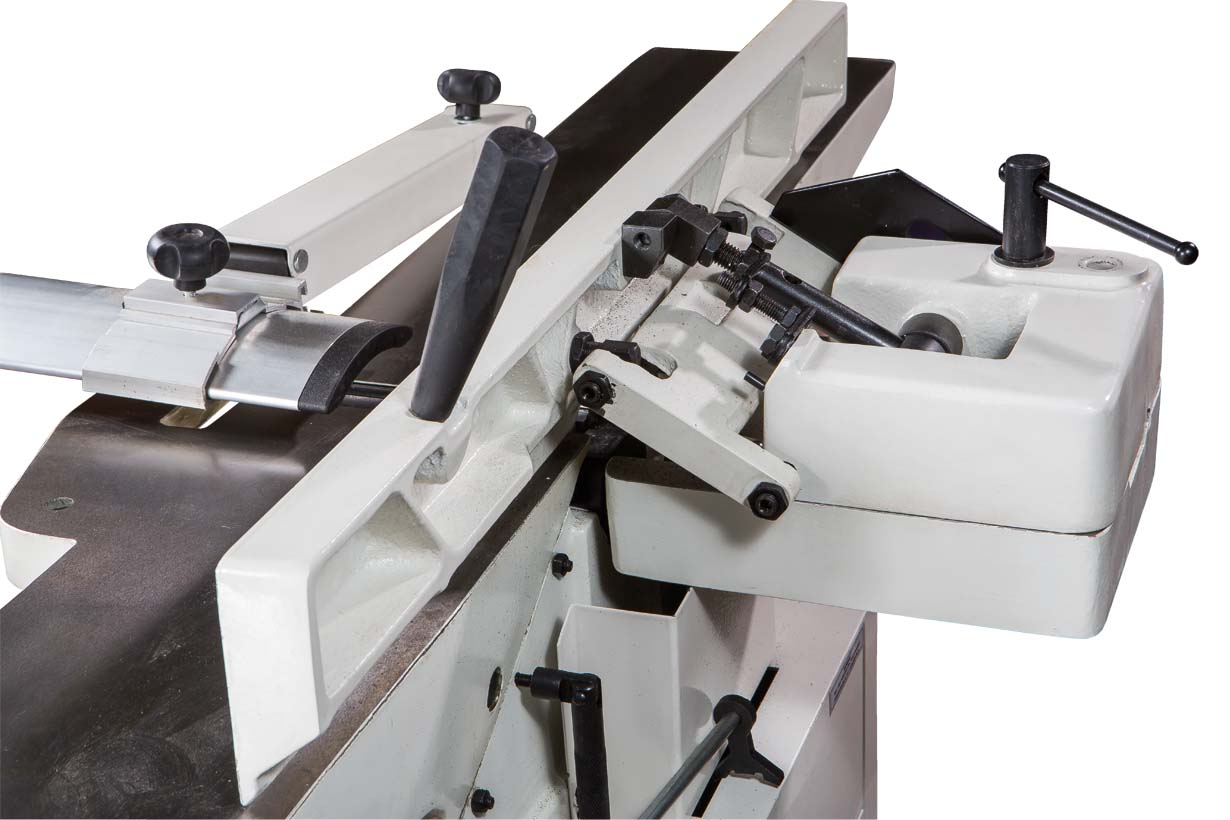

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

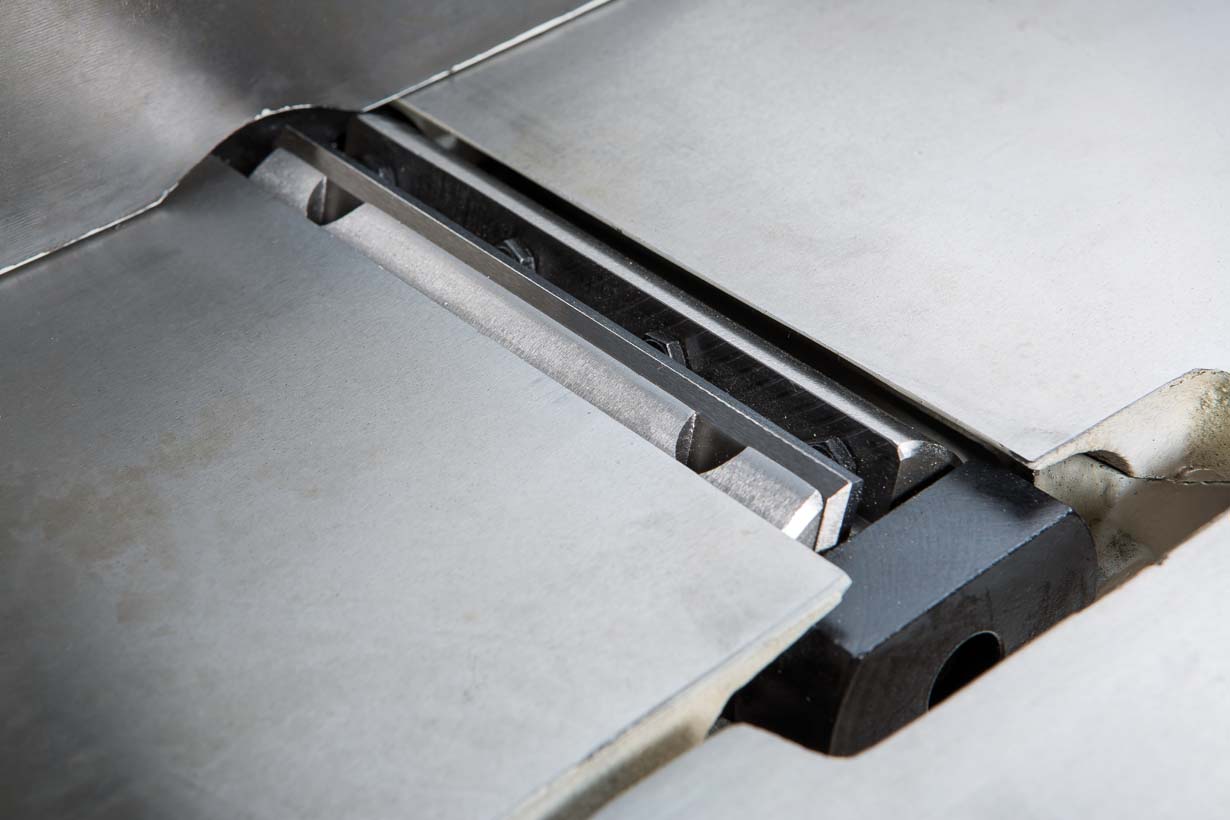

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья
| Количество ножей | 3 |
| Напряжение, В | 230 |
| Длина в упаковке, см | 124,5 |
| Ширина в упаковке, см | 37,5 |
| Высота в упаковке, см | 30,5 |
| Масса в упаковке, кг | 118 |
| Частота вращения строгального вала, об/мин | 4400 |
| Диаметр строгального вала, мм | 61 |
| Размер ножей (ДхШхТ), мм | 155х19х3,0 |
| Максимальная ширина заготовки, мм | 150 |
| Глубина строгания за один проход, мм | 0-3,0 |
| Размеры фуговального стола (ДхШ), мм | 1215x182 |
| Размеры фуговального упора (ДхВ), мм | 750x114 |
| Угол наклона фуговального упора, градусов | -45-0-45° |
| Диаметр вытяжного штуцера, мм | 100 |
| Длина, мм | 1215 |
| Ширина, мм | 650 |
| Высота, мм | 1050 |
| Масса, кг | 103 |
| Потребляемая мощность, кВт | 1,5 |
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
