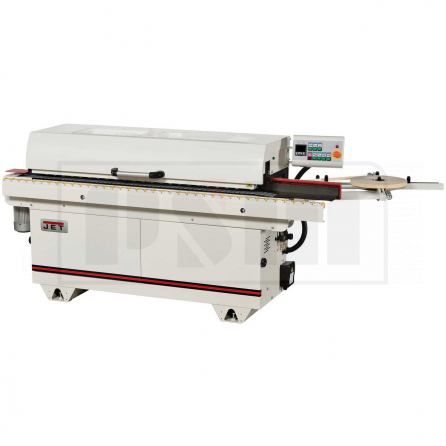

JET JEB-45X Кромкооблицовочный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

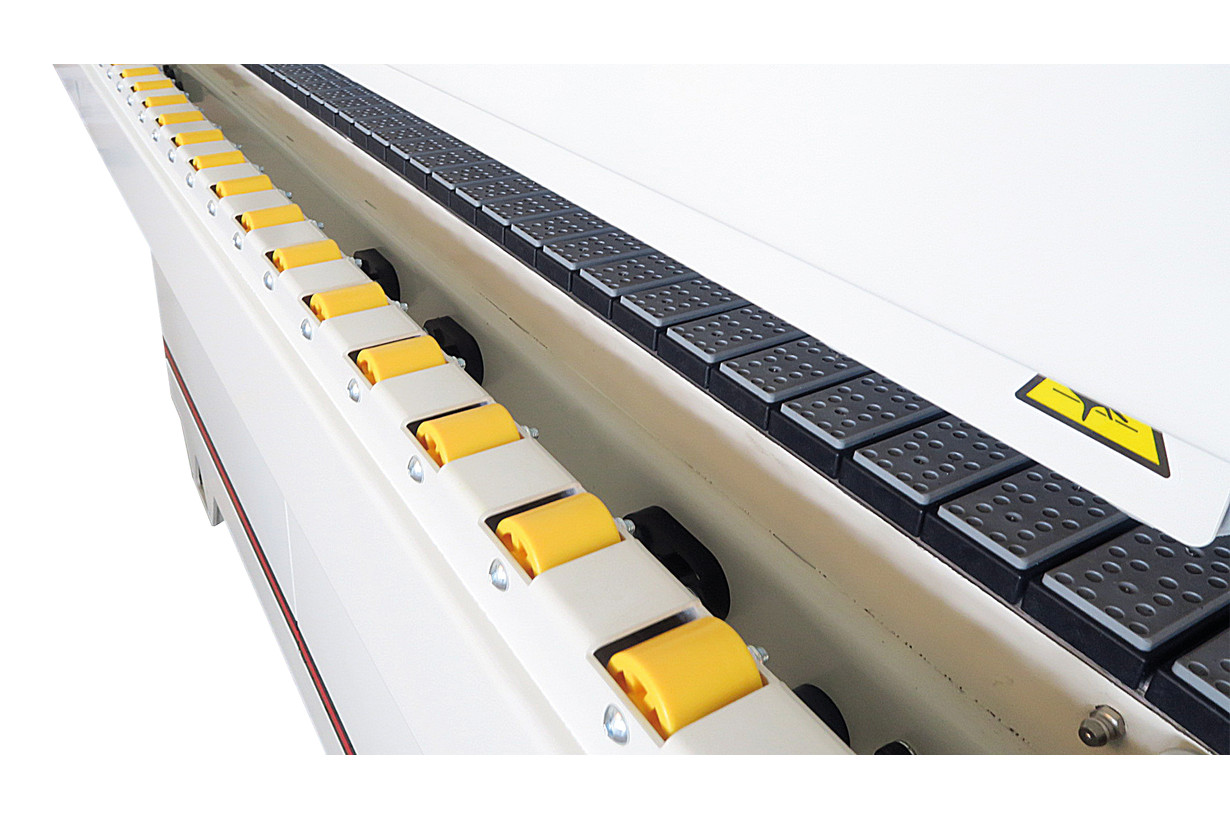

JEB-45X — современный производительный и удобный в работе кромкооблицовочный станок для оклейки кромок панелей из древесины и ее производных. В работе могут быть использованы заготовки практически любых форматов больше минимально-допустимого (210х100 мм). Подача производится автоматически при помощи парных обрезиненных прижимных роликов и многозвенной транспортерной ленты, сделанной по принципу гусеницы.
Все технологические процессы внутри станка происходят автоматически, при правильной настройке и отладке это гарантирует максимальное качество изделий без брака, вызванного «человеческим фактором». Управление «на уровне пользователя» сравнительно простое: отдельными кнопками включаются отдельные узлы, индикаторы сообщают о нормальной работе или об ошибке. Для переналадки в зависимости от толщины панелей и кромки тоже не требуется глубоких знаний – достаточно «обмерить» штангенциркулем заготовки и повернуть регулировочные рукоятки в соответствии с показаниями цифровых индикаторов на них.
JEB-45X имеет модернизированную и улучшенную «механику», благодаря чему отличается от предшествующих модификаций набором важных параметров, например, диапазон допустимой толщины панелей составляет 8-45 мм, а скорость прохождения заготовки по конвейеру увеличена до 9 м/мин.
Станок требуют подключения к трехфазной сети 380-400В, к системе аспирации (размер патрубков 100 мм) и к пневматической линии или компрессору с достаточной производительностью; рабочее давление 6-8 бар соответствует общепринятому стандарту.

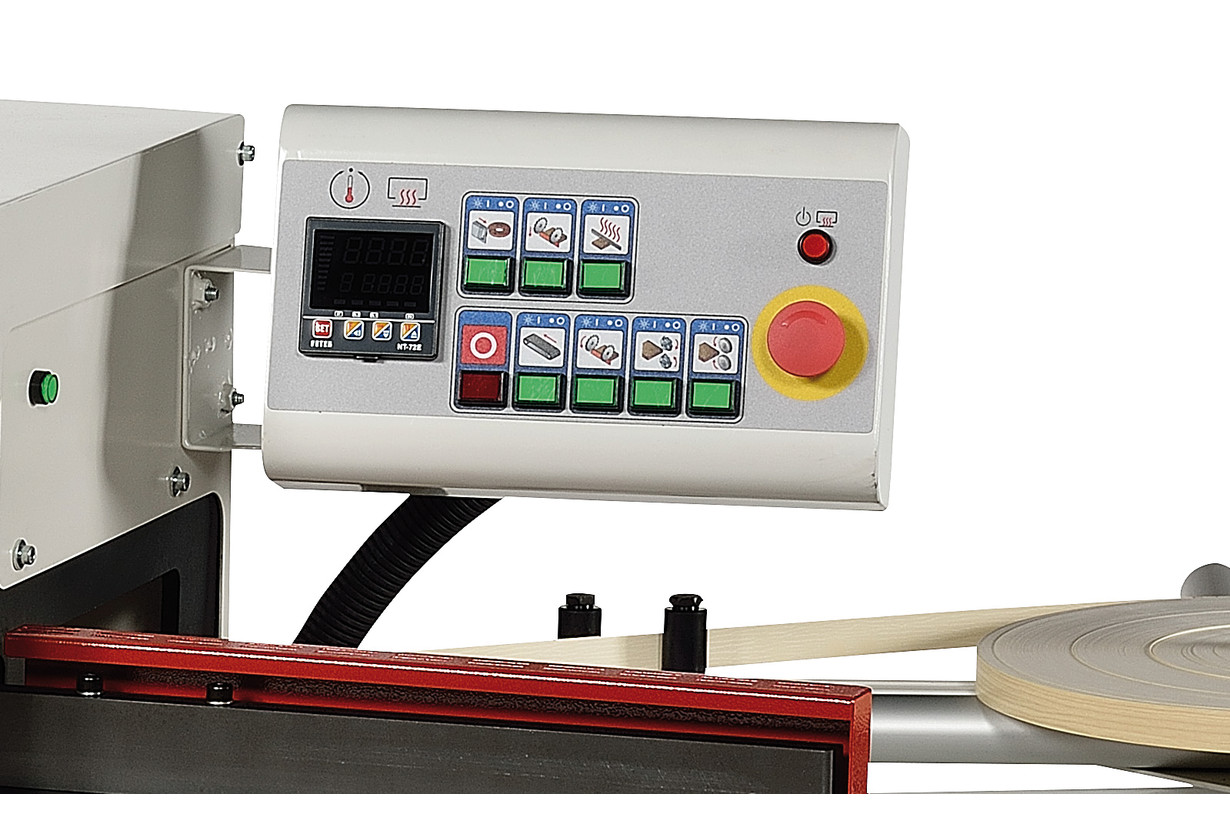

- Электронная система управления с цифровой символьной индикацией
- Подающий конвейер цепного типа
- Работа с рулонной кромкой
- Предварительный подогрев торца заготовки

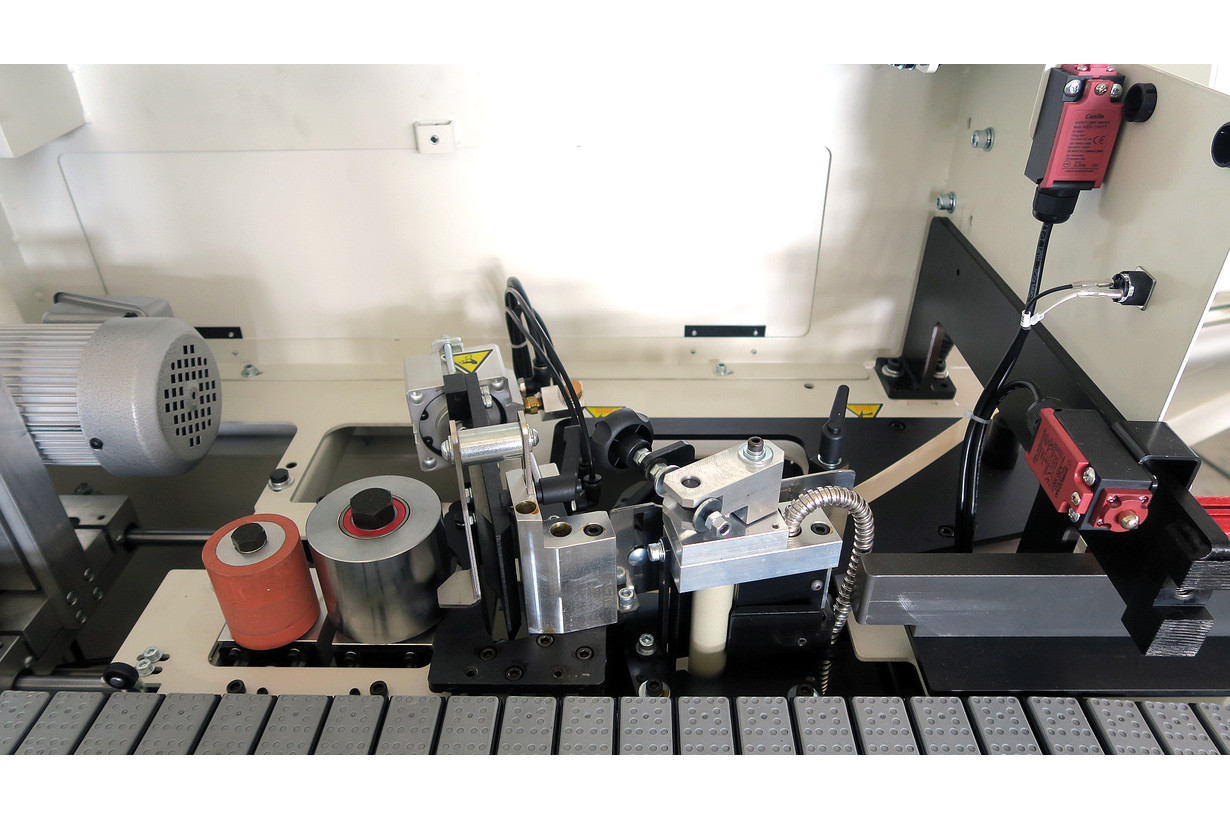

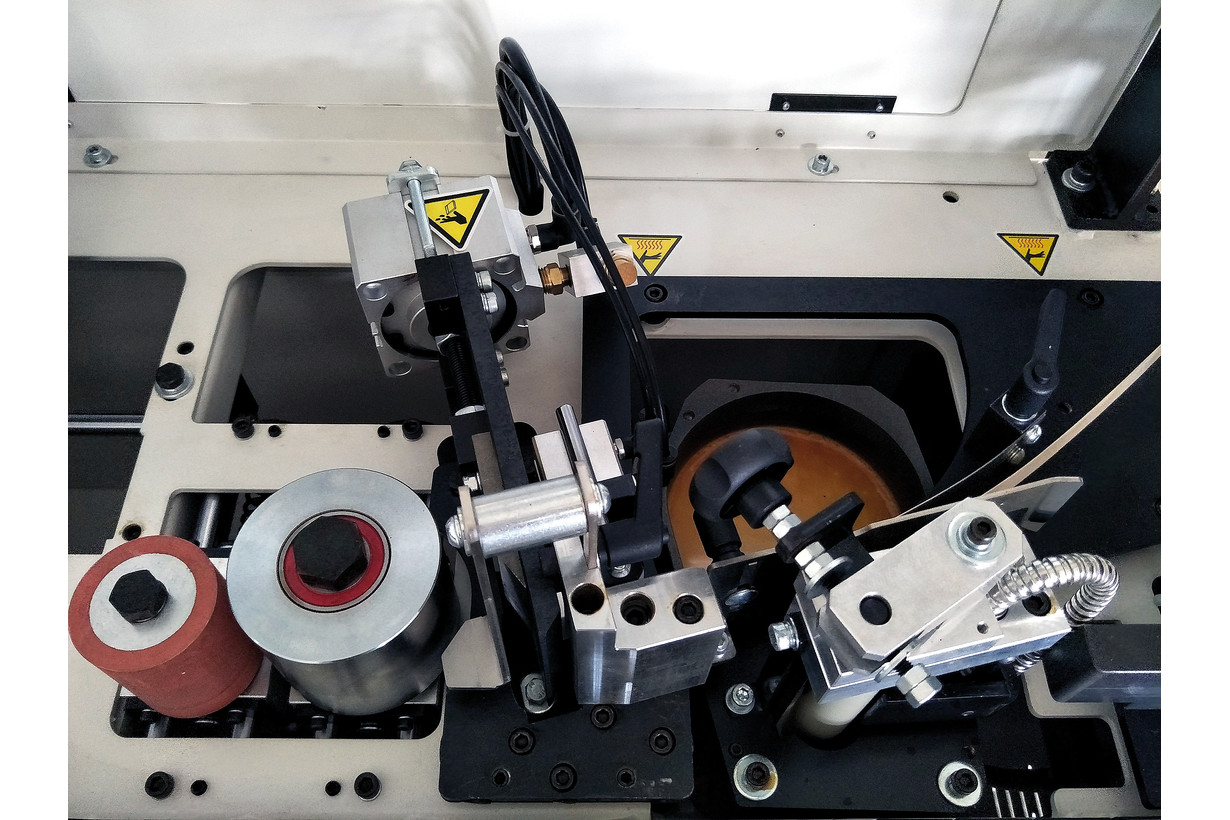

- Обрезчик кромки гильотинного типа
- Тефлоновое покрытие клеевой ванны

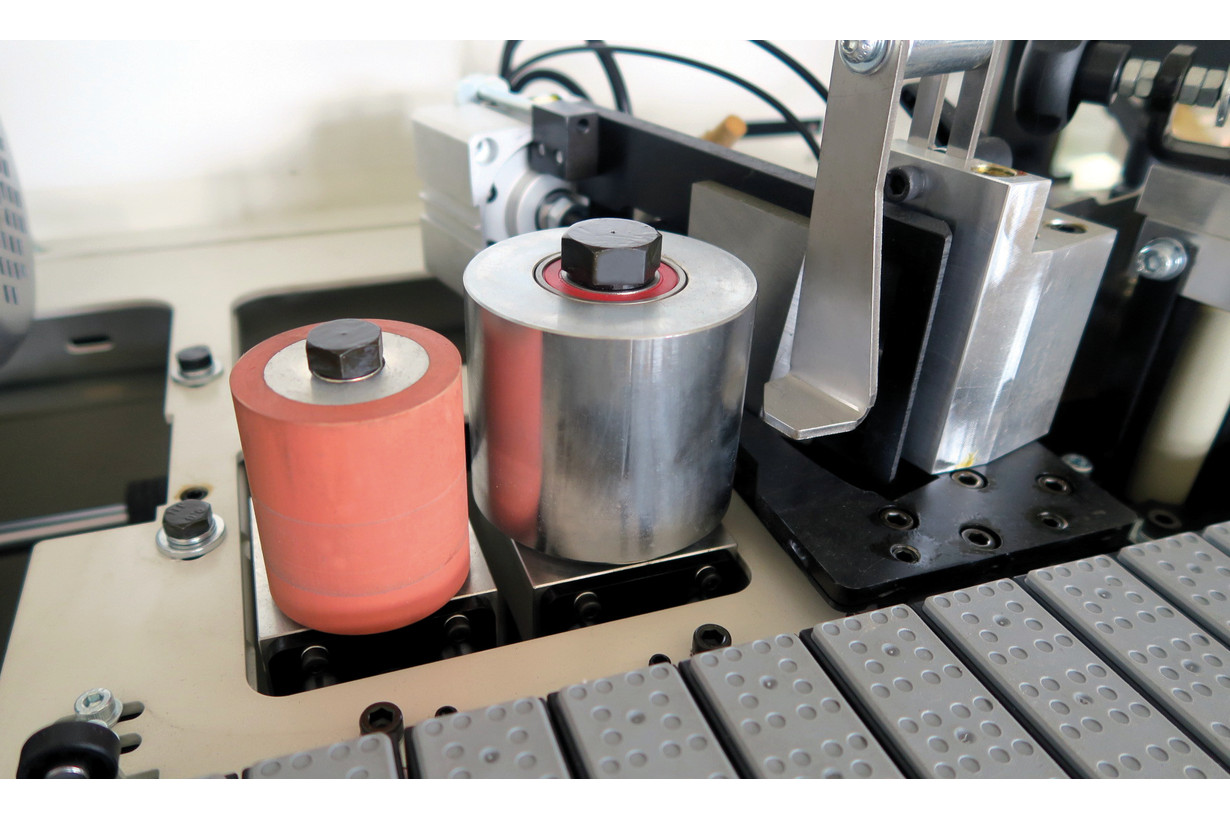

- Роликовый узел клеенанесения
- Двухроликовый узел прикатки кромки с независимой регулировкой каждого ролика
- Два диска (передний и задний) обрезки свесов кромки

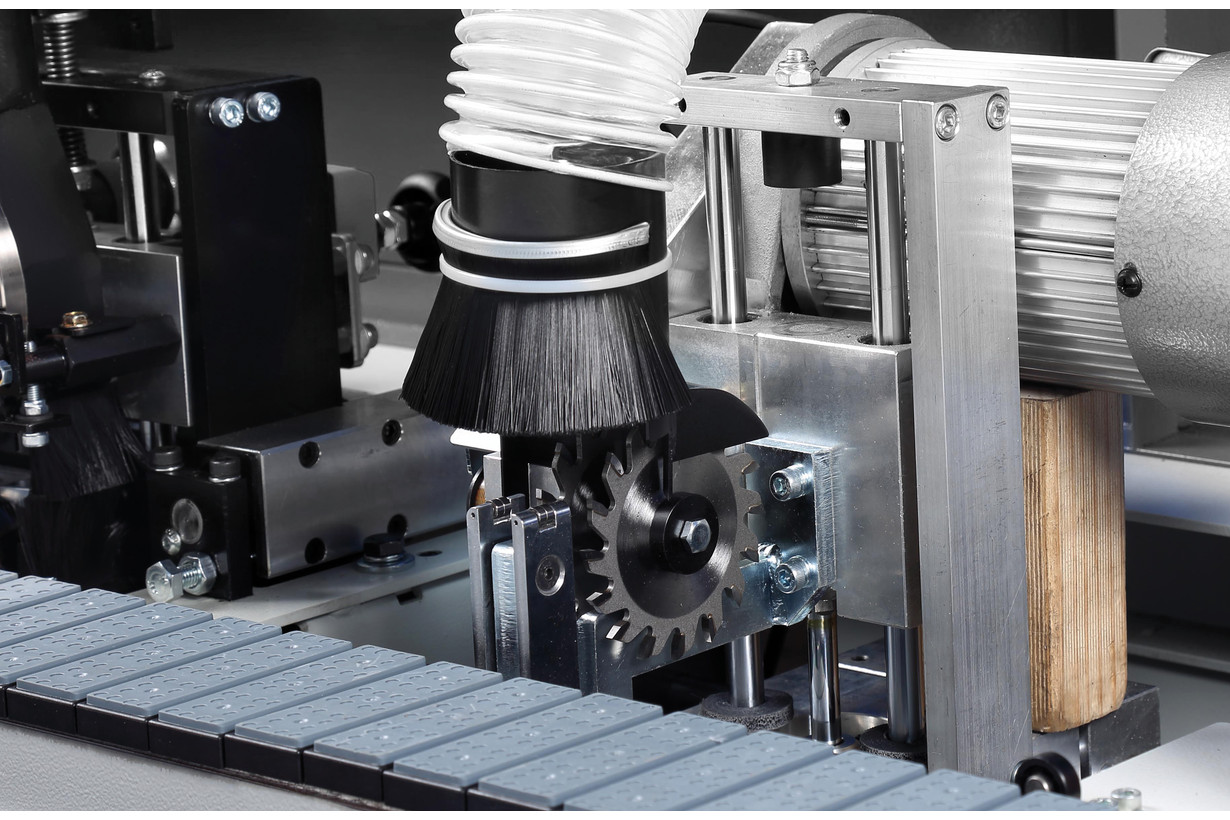

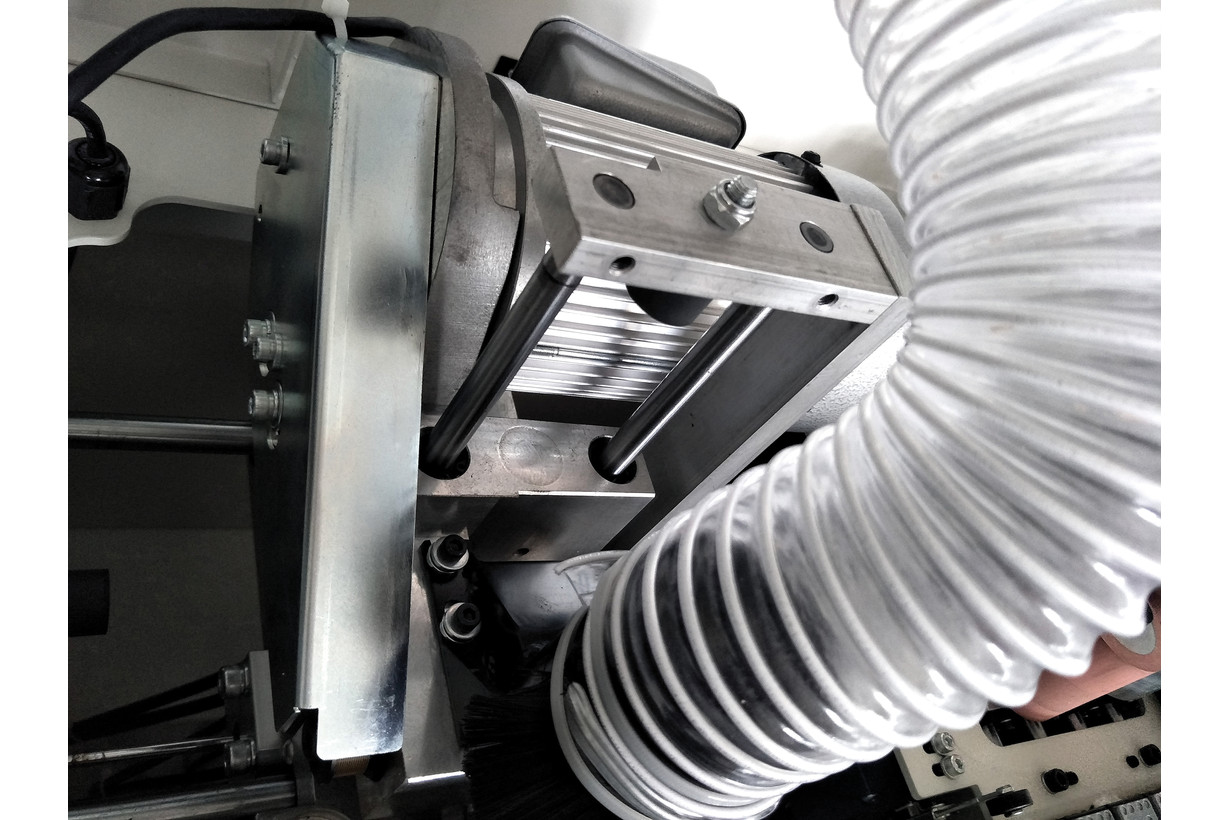

- Два узла (верхний и нижний) продольного фрезерования свесов кромки
- Два узла (верхний и нижний) циклевки фасок

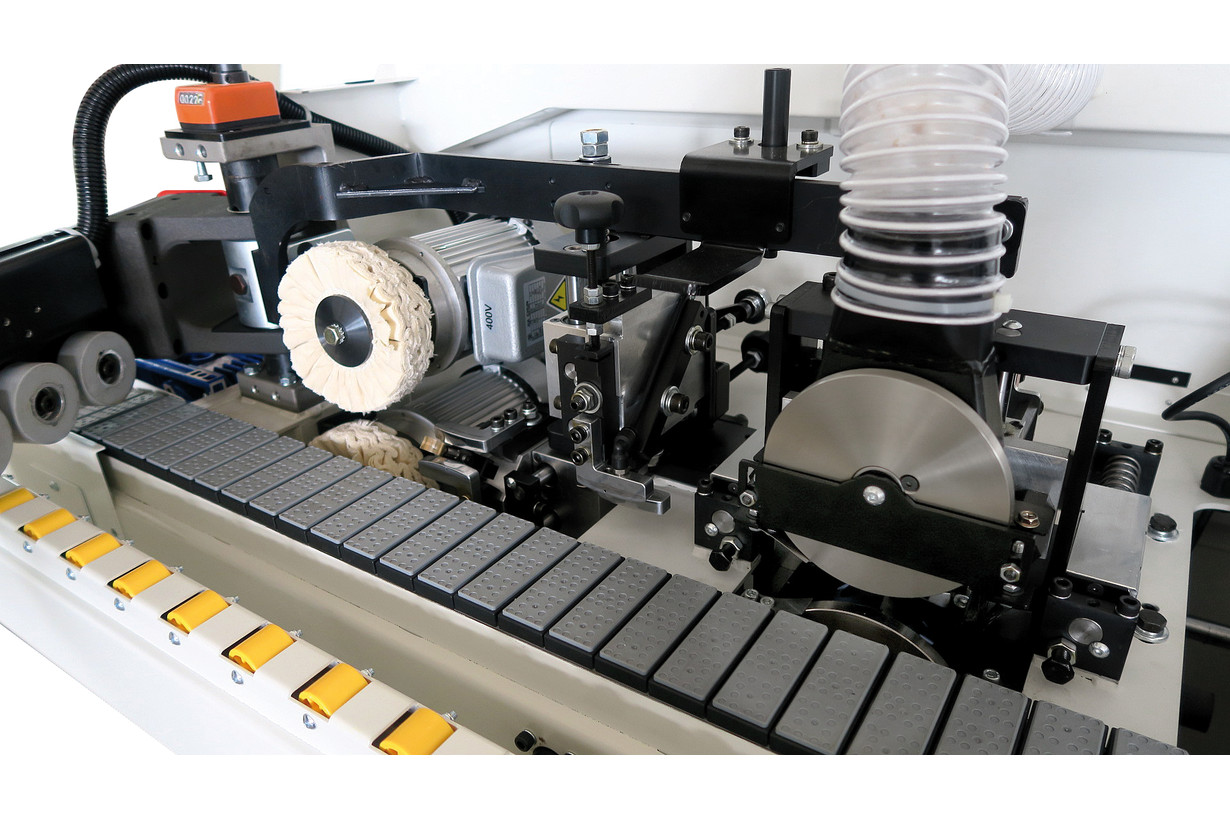

- Два узла (верхний и нижний) полирования кромки
Характеристики
- Рабочее давление, бар
- 6-8
- Минимальный размер заготовки (ДхШ), мм
- 210 × 100
- Скорость подачи, м/мин
- 9
- Толщина заготовки, мм
- 8-45
- Толщина кромки в рулонах, мм
- 0.4-3
- Длина рабочего стола, мм
- 2000
- Высота рабочего стола, мм
- 850
- Расширение рабочего стола (Ш), мм
- 560
- Диаметр вытяжных штуцеров, мм
- 125
- Напряжение, В
- 400
- Потребляемая (суммарно) мощность двигателей, кВт
- 5.5
- Габаритные размеры (ДхШхВ), мм
- 3220 × 1485 × 1370
- Масса, кг
- 558

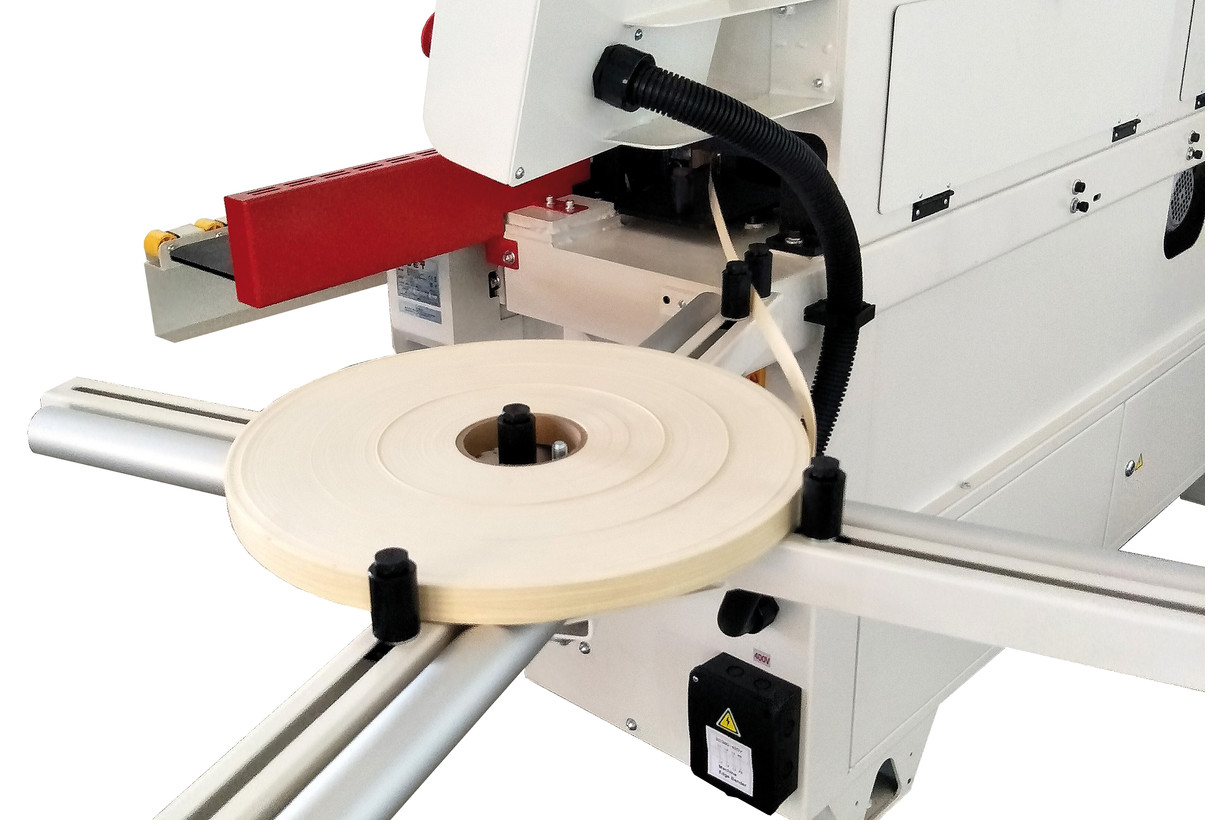

- ДЕРЖАТЕЛЬ РУЛОНА:
- Число направляющих роликов, шт.
- 5
- Диаметр рулона, макс., мм
- 800
- ПОДАЮЩИЙ КОНВЕЙЕР:
- Мощность привода, кВт
- 0.75
- ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ЗАГОТОВКИ:
- Мощность нагревательного элемента, кВт
- 0.4
- КЛЕЕВАЯ ВАННА:
- Емкость клеевой ванны, л
- 1.2
- Число нагревательных элементов, шт.
- 5
- Суммарная мощность, кВт
- 1.3
- УЗЕЛ НАНЕСЕНИЯ КЛЕЯ:
- Мощность привода ролика, кВт
- 0.18
- ТОРЦОВКА СВЕСОВ:
- Мощность привода свесов, кВт
- 0.22
- Число торцовочных пил, шт.
- 2
- Частота вращения пильных дисков, об/мин
- 12000
- Пильный диск, мм
- Z30 диаметр 100
- ПРОДОЛЬНОЕ ФРЕЗЕРОВАНИЕ СВЕСОВ:
- Частота вращения фрез, об/мин
- 12000
- Фрезы, мм
- Сборные Z4 диаметр 75
- ЦИКЛЕВКА СВЕСОВ:
- Число лезвий, шт.
- 2
- ПОЛИРОВАЛЬНЫЙ УЗЕЛ:
- Частота вращения полировальных кругов, об/мин
- 3000
- Внешний диаметр полировальных кругов, мм
- 120
- Число и мощность фрезерных узлов, шт.
- 2 × 0.37
- Число и мощность полировальных узлов, кВт
- 2 × 0.12 (400 В)
- Снят с производства
- Y
