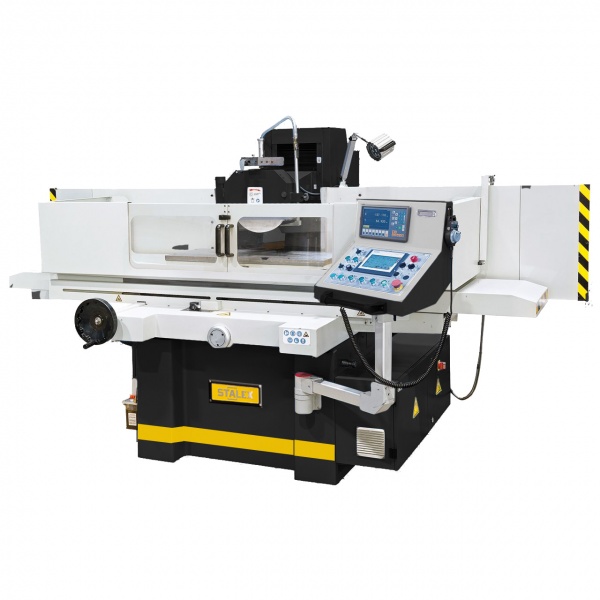

Плоскошлифовальный станок STALEX SG-40100AHD
STALEX
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы в исходное положение.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления c PLC контроллером Siemens
-
Электрокомпоненты Siemens
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт PLC контроллер
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Приспособление для параллельной правки
- Алмазный карандаш для правки круга
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Характеристики
- Размер стола, мм
- 405 × 1020
- Т-образный паз, мм
- 3/14
- Макс. длина продольного шлифования, мм
- 1130
- Макс. длина поперечного шлифования, мм
- 450
- Макс. расстояние ось шпинделя-стол, мм
- 580
- Размер электромагнитного стола, мм
- 400 × 1000
- Максимальная нагрузка на стол, кг
- 600
- Скорость продольного перемещения стола, плавно, м/мин
- ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
- Автоподача вертикальная, мм
- 0.005/0.01/0.02/0.03/0.04/0.05
- Ускоренное вертикальное перемещение, мм
- 480 /мин
- Цена деления нониуса вертикального перемещения, мм
- 0.005 /об
- ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
- Поперечный ход стола за оборот маховика, мм
- 5 /об
- Цена деления нониуса поперечного перемещения, мм
- 0.02
- Автоматическое перемещение стола, мм
- 0.5-8 /цикл
- ШПИНДЕЛЬ
- Частота вращения шпинделя, об/мин
- Диаметр шлифовального круга, мм
- 350
- Ширина шлифовального круга, мм
- 40
- Отверстие шлифовального круга, мм
- 127
- МОЩНОСТЬ
- Мощность шпинделя, кВт
- 4.0
- Общая номинальная мощность, кВт
- 9.0
- Двигатель СОЖ, кВт
- 0.125
- Объем бака СОЖ
- 100 л
- Мощность двигателя гидравлики, кВт
- 2.2
- Двигатель поперечной подачи, кВт
- 0.04
- Масса нетто/брутто, кг
- 3700/4050
- Габаритные размеры (ДхШхВ), мм, мм
- 3100 × 2200 × 1900
- Вертикальное перемещение за оборот маховика, мм
- 2 /об
- Ускоренное перемещение стола, м/мин
- Объем бака гидравлики
- 85 л
- Мощность двигателя вертикального перемещения, кВт
- 0.5
