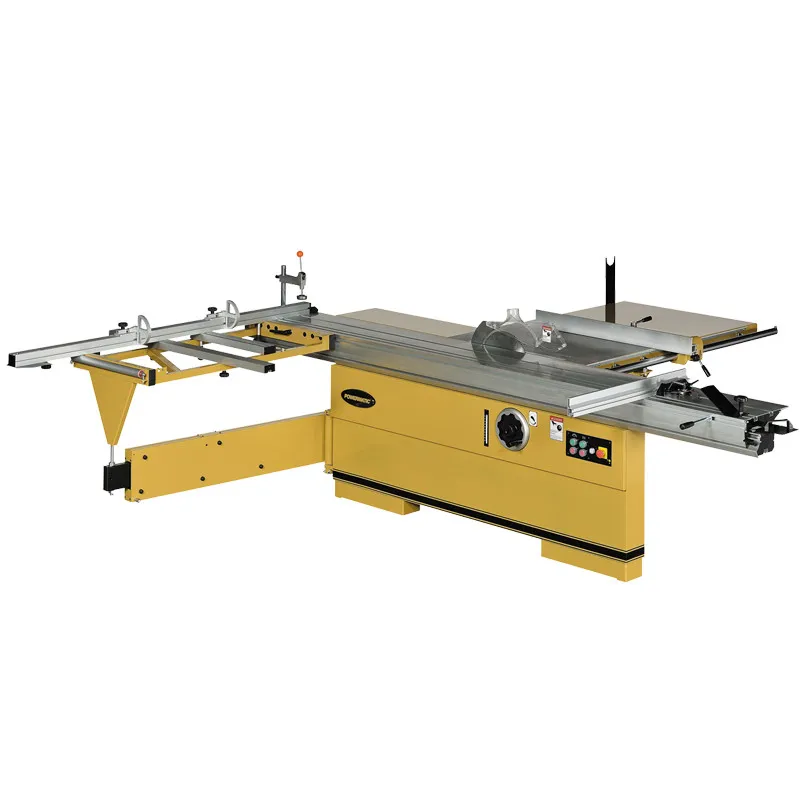

Форматно-раскроечные станки Powermatic: PMPS-3200

Powermatic PMPS-3200 – форматно-раскроечный станок с удачной и хорошо продуманной конструкцией для интенсивной работы с любыми, в том числе крупными и тяжелыми, заготовками. Ресурс основных узлов и модулей рассчитан на эксплуатацию в одну или в несколько смен, при этом обслуживание, переналадка и настройка максимально упрощены.

Одна из особенностей этого станка – привод подрезного диска отдельным двигателем. Конструкция узла такова, что при смене положения основного пильного полотна подстройка подрезного не требуется. С другой стороны, она максимально упрощена: рукоятки со стопорами расположены снаружи корпуса и обеспечивают смещение вверх-вниз и вправо-влево. Регулировка положения (наклон и высота) большого диска выполнена, как обычно, а его замена упрощена: вал блокируют специальным штифтом с верхней стороны стола через отверстие в нем. Для увеличения предельной толщины распиливаемых деталей допускается использование дисков с диаметром больше 305 мм (вплоть до 355 мм включительно). При этом важно учитывать, что механизм регулировки глубины пропила не позволяет полностью убрать в стол такой диск.

Подвижный стол длиной 3200 мм ходит на шариках, уложенных в направляющие из высоколегированной закаленной стали. Это точная и долговечная конструкция, к тому же имеющая регулировку для компенсации износа (производится вращением настроечных винтов, которые расклинивают полки профиля с направляющими шариков). Рабочая поверхность дополнена съемным расширением с телескопической опорой и может оснащаться рядом вспомогательных приспособлений; все они также выполнены съемными. Для пиления прямоугольных панелей оптимален поперечный (фронтальный) упор со скользящими откидными башмаками, для резов под углом – транспортирный упор. В обоих случаях может применяться эксцентриковый прижим заготовки и продольный (задний) упор, «поджимающий» деталь к переднему.

Каретку можно заблокировать в любом удобном положении и использовать станок для продольного пиления вдоль параллельного упора. Он выполнен из жесткого алюминиевого профиля и установлен на мощном чугунном суппорте, который перемещается по цилиндрической чугунной штанге. Предусмотрена миллиметровая шкала, эксцентриковый зажим и вспомогательные настройки.

Станок имеет массивную жесткую конструкцию со множеством литых чугунных деталей и поставляется в комплектации, включающей все необходимое для полнофункционального использования, отдельно требуется докупать только пильные диски (их выбор обусловлен материалом заготовок).

• Механизм блокировки вала для облегчения замены пильного диска
• Вспомогательный электродвигатель для привода подрезного диска
• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа
• Регулировка положения подрезного диска маховиками
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Возможность регулировки шариковых направляющих подвижного стола для компенсации износа
• Съемный расширитель подвижного стола с телескопической опорой
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки
• Регулируемый продольный упор
• Съемный поворотный упор подвижного стола с угловой разметкой

• Подрезной диск Z24
• Параллельный упор
• Расширитель рабочего стола справа
• Удлинитель рабочего стола
• Подвижный стол
• Поперечный упор подвижного стола с линейкой и стопорами
• Поворотный упор подвижного стола с угловой разметкой
• Расширитель подвижного стола с телескопической опорой
• Прижим заготовки
• Продольный упор заготовки
