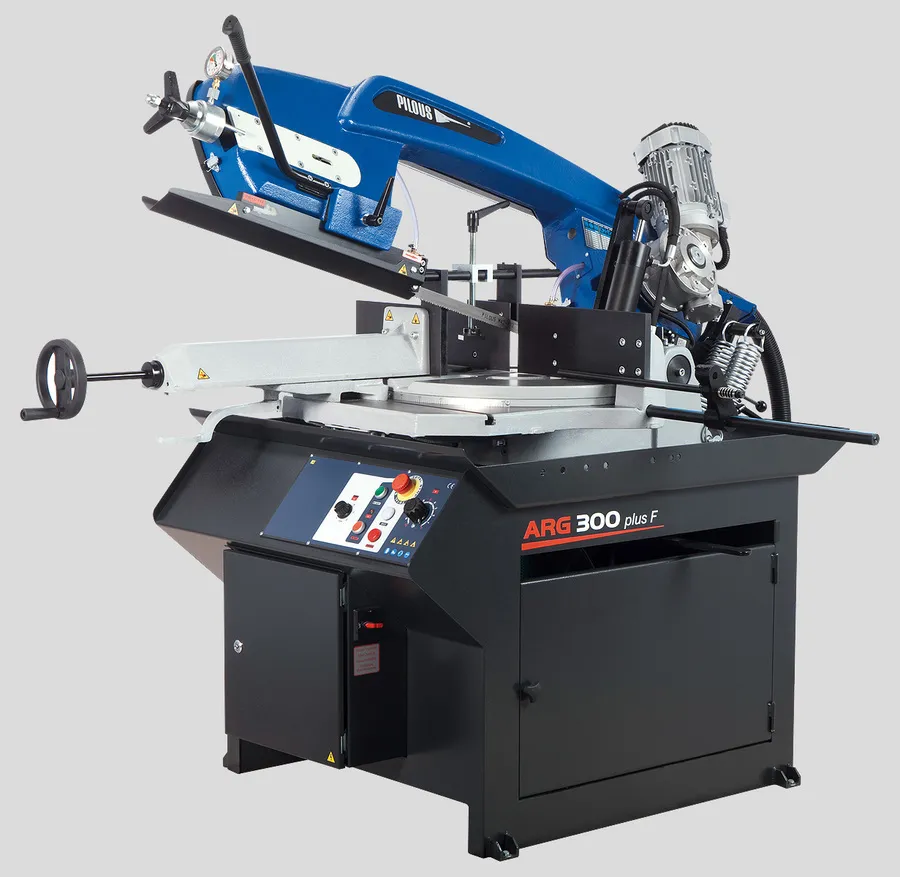

С гидрозагрузкой: ARG 300 plus F
Pilous
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Универсальный жесткий ленточнопильный станок, предназначен, в основном, для использования в условиях непрерывного серийного производства, так же хорошо подходит для металлообрабатывающих мастерских и ремонтных цехов производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.

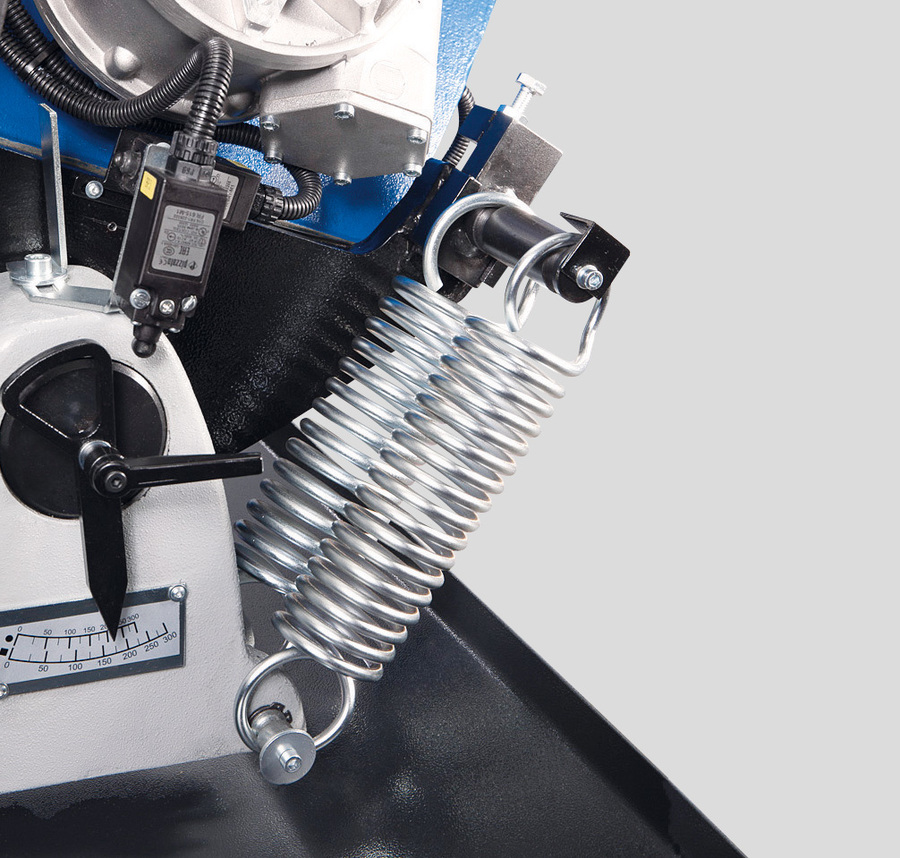

Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.
Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью обеспечивают максимальную стабильность процесса резания, даже при пилении труднообрабатываемых материалов.
- Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров;
- Поворотный стол исключает возможность пропила его рабочей поверхности;
- Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
- Массивные быстрозажимные тиски для простого и надежного крепления заготовки;

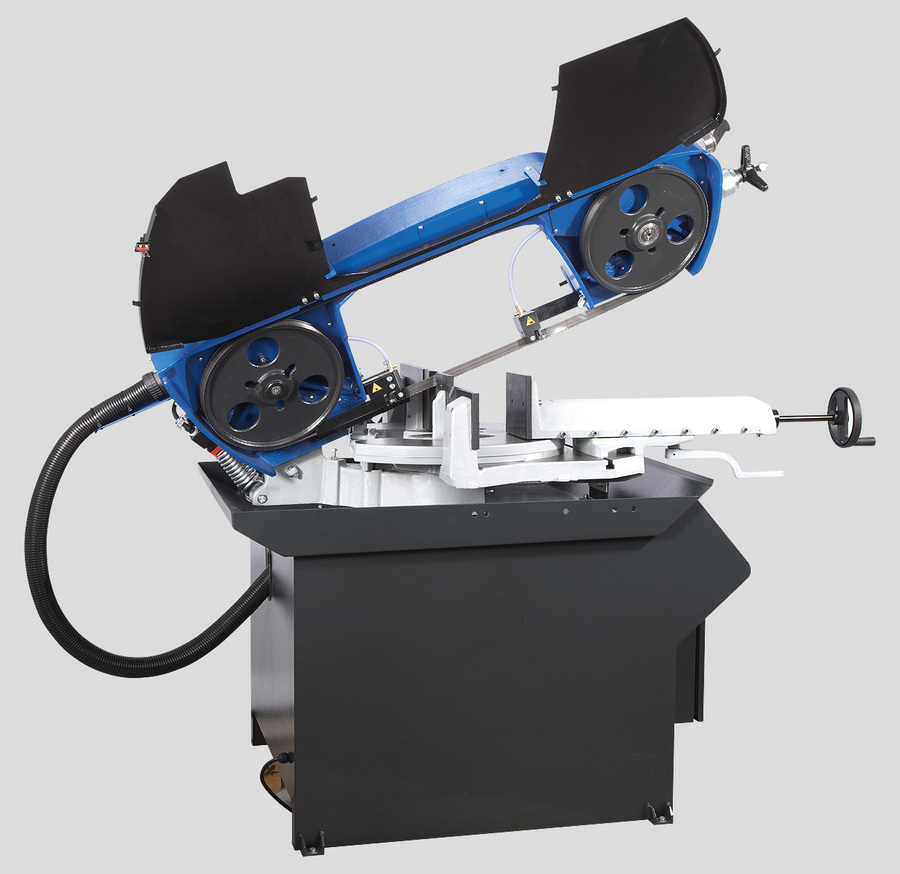

- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;

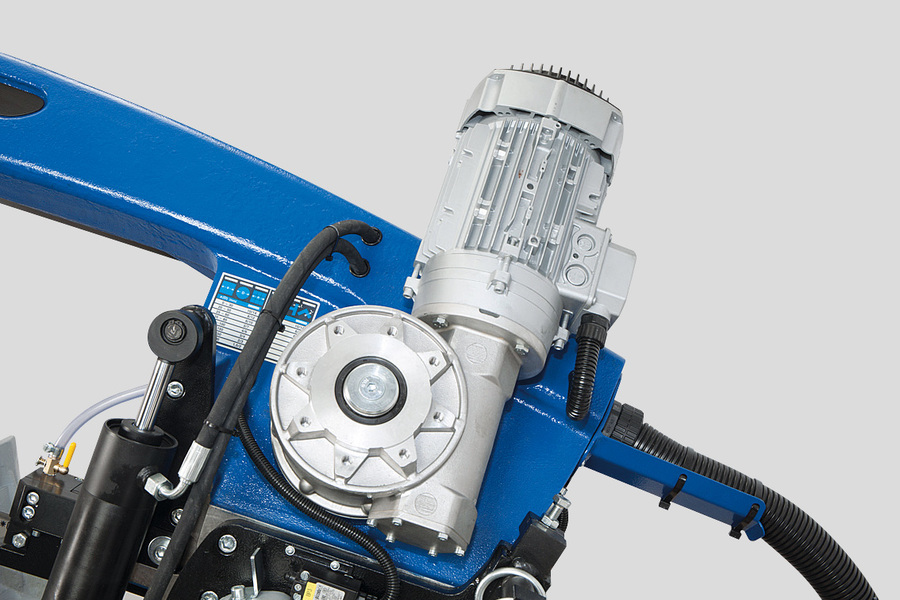

- Бесшумный и необслуживаемый червячный мотор-редуктор;
- Трехфазный двигатель (400 В) и частотный преобразователь с возможностью плавной регулировки скорости пилы 15- 90 м/мин;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;

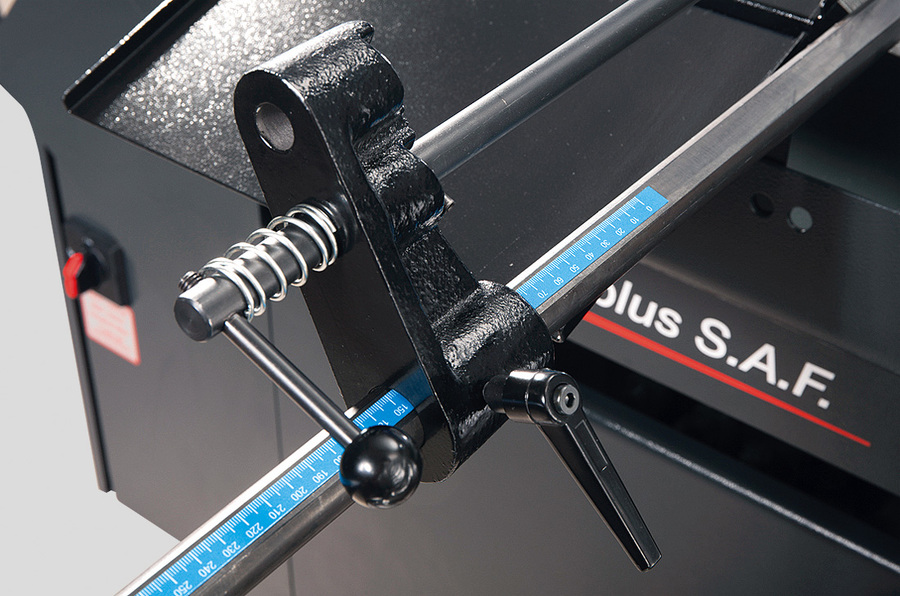

- Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
-
Упор
Стандартная комплектация
Упор для заготовок до 200 мм
-
Частотный преобразователь
Стандартная комплектация
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.
-
Ручной прижим
Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху.
-
Лоток раздающий
Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка
-
Лампа галогенная
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.
-
Смазка масляным туманом
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
-
Лазерный указатель
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.
-
Щетка для снятия стружки KDM
Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.
-
Индикатор натяжения пилы
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
-
Автоматическое опускание рамы c заданной скоростью
В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.
В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке.
Рольганги
*) Входит в комплект поставки рольганга.
Замечание: тип М 280 и M 400 можно подсоединить со стороны отрезаемой заготовки только при условии резки под прямым углом. Необходимо просверлить добавочное отверстие в тумбе станка.
Характеристики
- угол пиления 90° Диаметр круглого сечения (мм)
- 300
- угол пиления 90° Квадратное сечение (мм)
- 290
- угол пиления 90° Max прямоугольного сечение (мм)
- 375 × 190
- угол пиления -45° Диаметр круглого сечения (мм)
- 220
- угол пиления -45° Квадратное сечение (мм)
- 195
- угол пиления -45° Max прямоугольного сечение (мм)
- 240 × 100
- угол пиления +45° Диаметр круглого сечения (мм)
- 240
- угол пиления +45° Квадратное сечение (мм)
- 225
- угол пиления +45° Max прямоугольного сечение (мм)
- 240 × 160
- угол пиления +60° Диаметр круглого сечения (мм)
- 155
- угол пиления +60° Квадратное сечение (мм)
- 150
- угол пиления +60° Max прямоугольного сечение (мм)
- 150 × 150
- Объем бака СОЖ
- 15 л
- Главный двигатель
- 400 В / 50 Гц / 2.2 кВт
- Мотор помпы СОЖ
- 400 В / 50 Гц / 0.05 кВт
- Скорость пилы
- 15-90 м/мин
- Высота стола тисков
- 910 мм
- Габаритные размеры (мин.)
- 1740 × 950 × 1560 mm
- Габаритные размеры (макс.)
- 2180 × 1870 × 2050 mm
- Вес станка
- 625 кг
