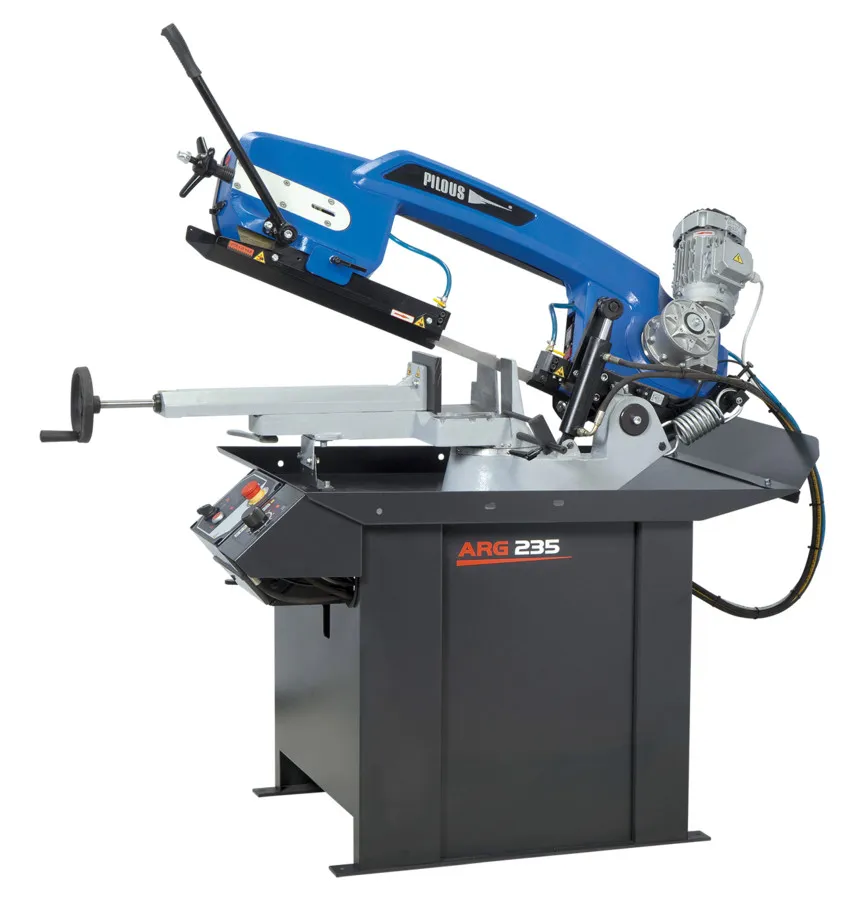

С гидрозагрузкой: ARG 235
Pilous
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

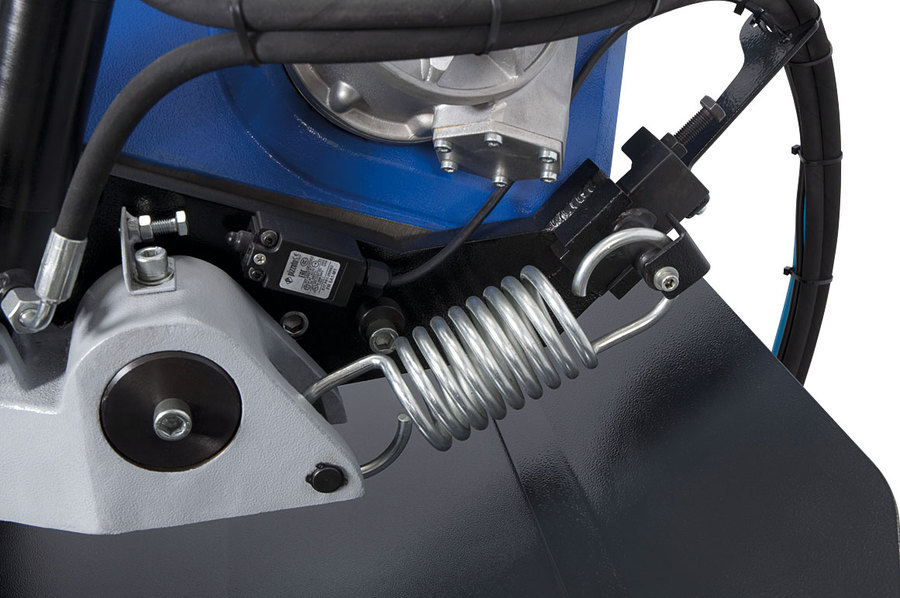

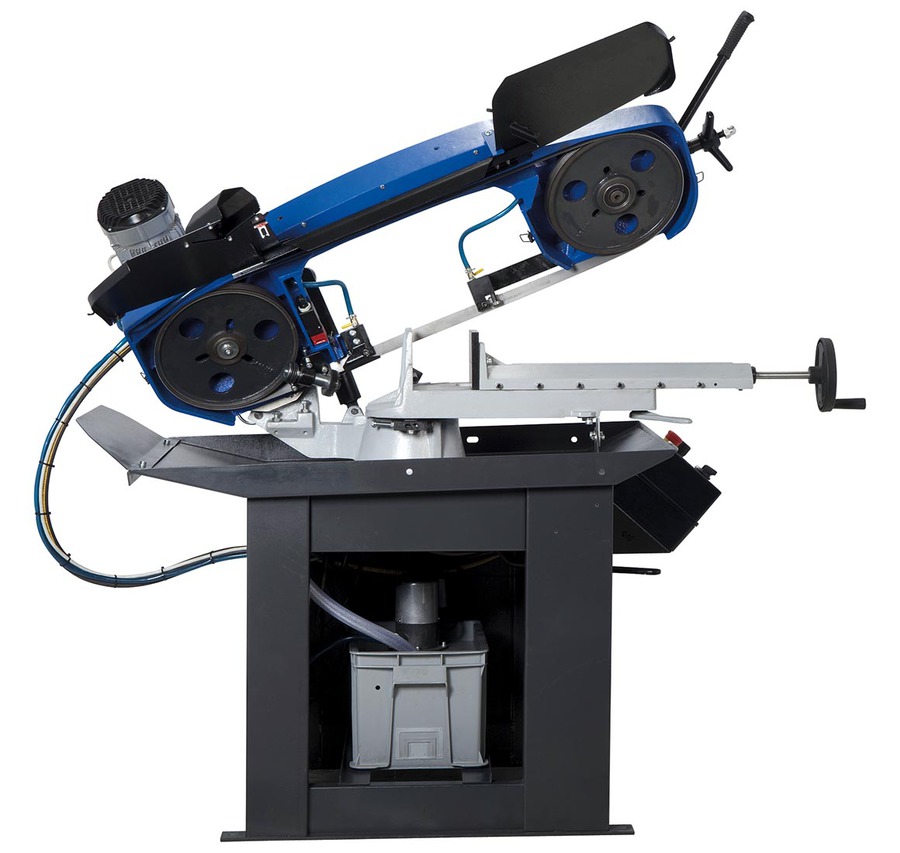

Обновлённый тип рамы обеспечивает максимальную жесткость всей системы, аккуратность резания и увеличенный срок эксплуатации ленточного полотна. Вся электрическая проводка и элементы распределения охлаждающей жидкости расположены внутри рамы, которая защищает их от повреждений. Обновленный тип рамы сильно облегчает процесс замены ленточного полотна и очистки внутренней полости рамы. Вам просто нужно открыть замок откидной рамы, и она зафиксируется в верхнем положении. Помимо изменения в дизайне рамы произошло множество технических изменений, повышающих удобство использования станка, качество его работы и износоустойчивость. Новая регулируемая рукоятка подъема рамы значительно упрощает процесс использования станка. В качестве опции есть возможность установки щетки для очистки ленточнопильного полотна от стружки, которая приводится в движение ведомым шкивом. Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а также в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы. Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от 0⁰ до 60⁰.
Поворотный стол исключает возможность пропила его рабочей поверхности.
- Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров под разными углами;
- Плавная регулировка угла реза в диапазоне от 0⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;

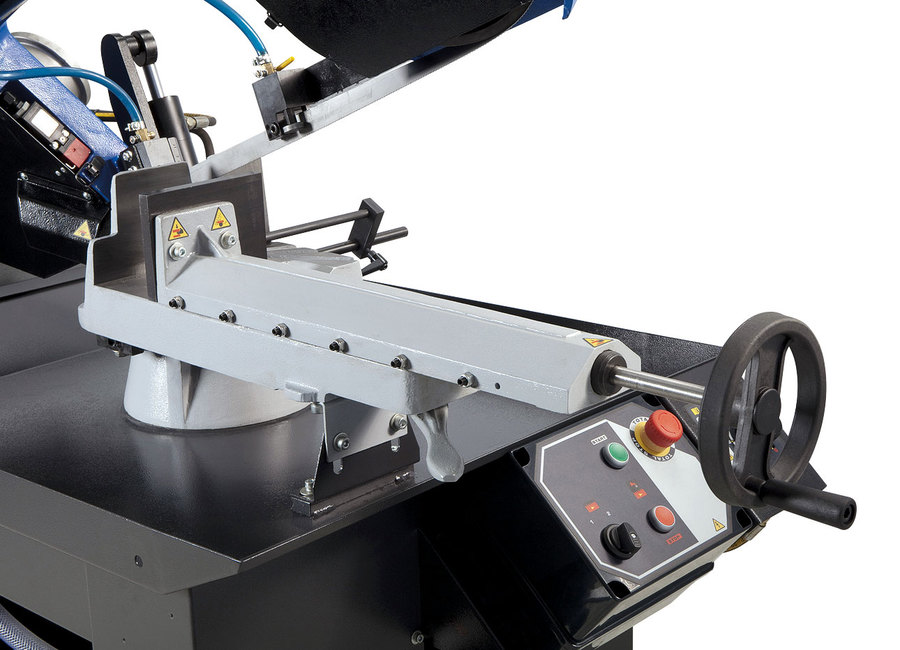

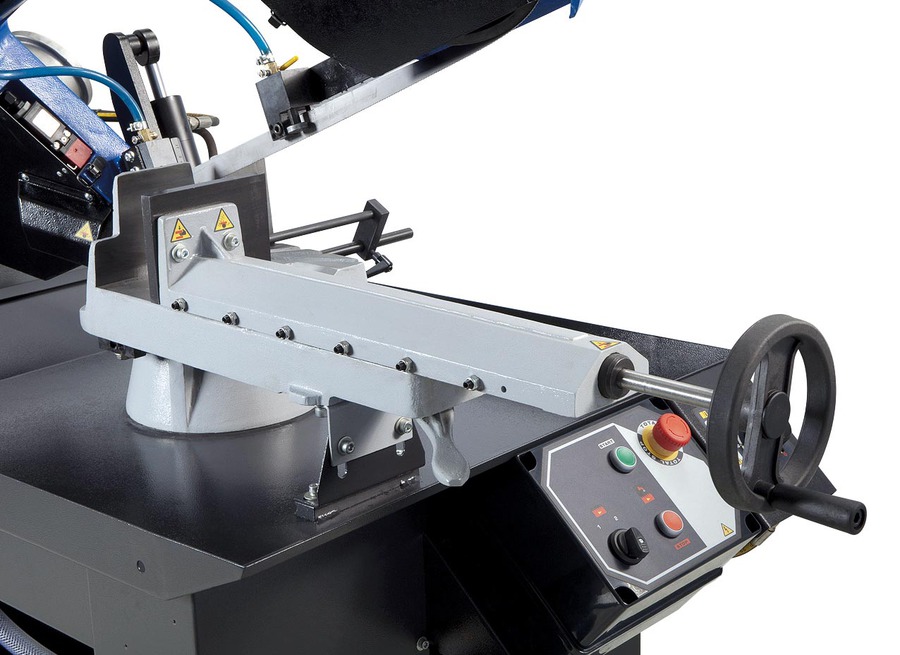

- Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.

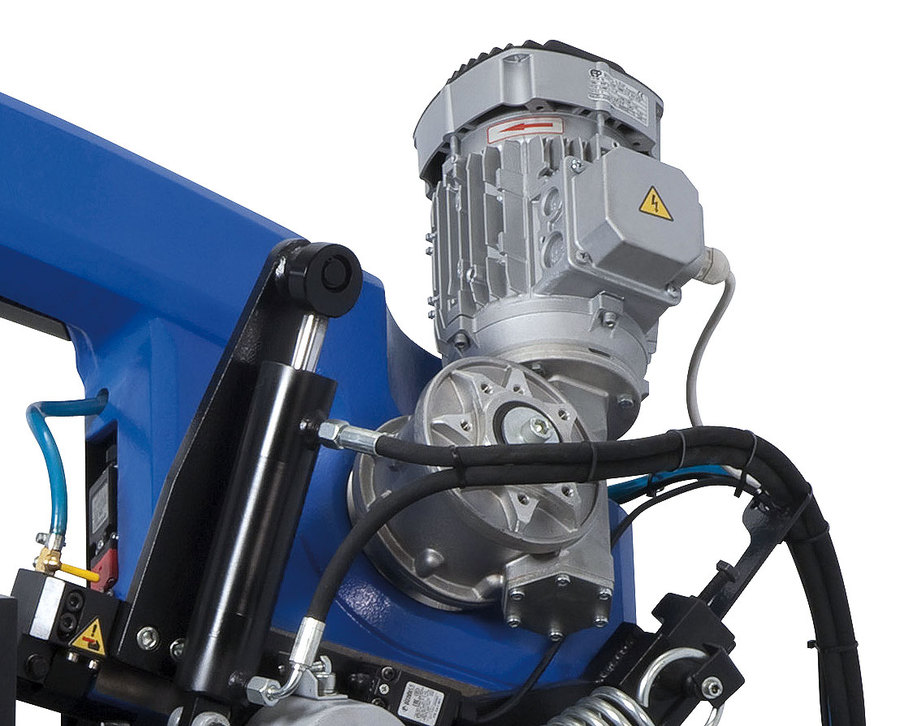

- Бесшумный и необслуживаемый червячный мотор-редуктор;
- Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 40 и 90 м/мин;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;

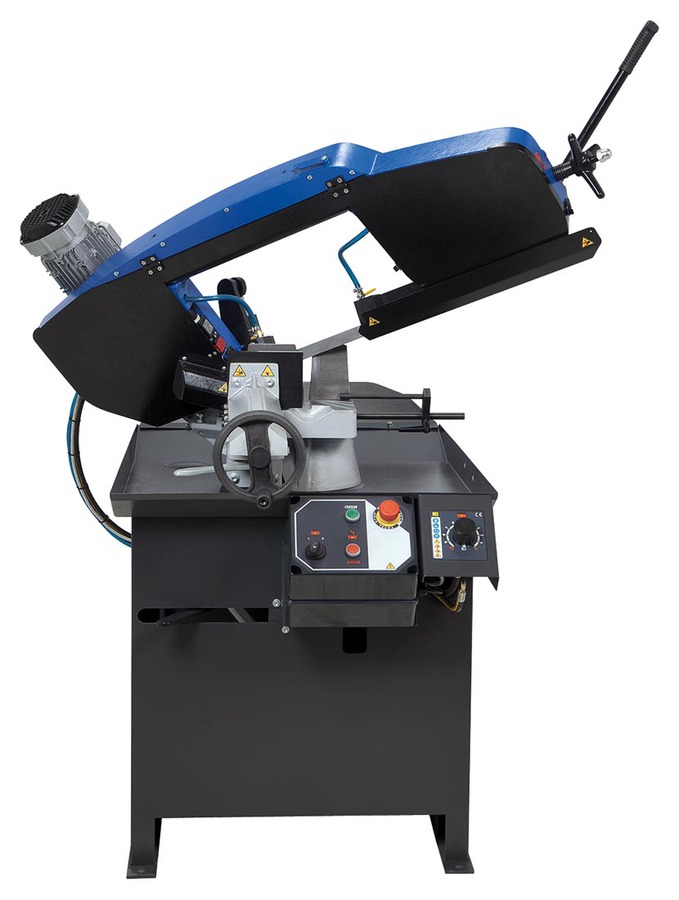

- Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка;

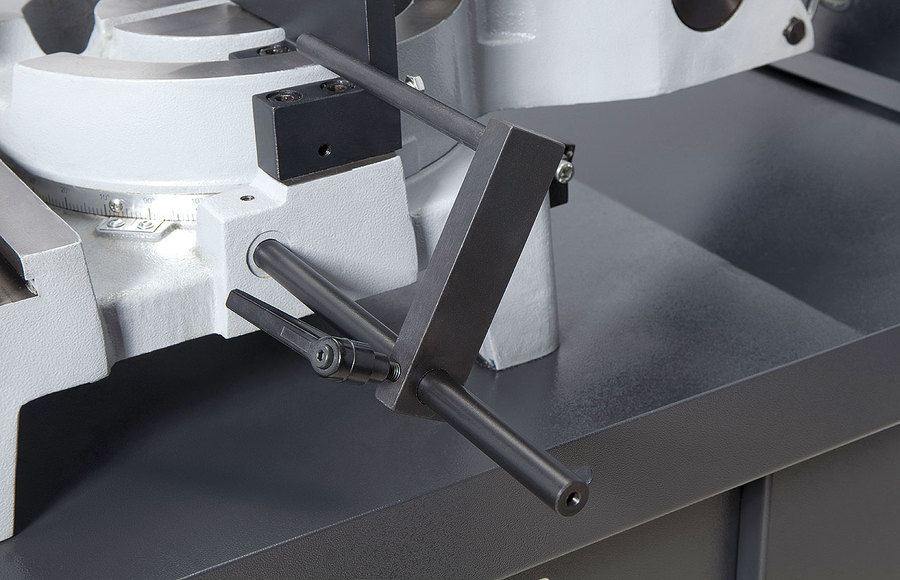

- Упор для выставления заготовок со шкалой, длинной 250 мм.
-
Упор
Стандартная комплектация
Упор для заготовок до 200 мм
-
Частотный преобразователь
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.
-
Лоток раздающий
Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка
-
Лампа галогенная
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.
-
Смазка масляным туманом
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
-
Упор
Упор для выставления заготовок со шкалой, длинной 500 мм
-
Щетка для снятия стружки KDM
Стальная щетка используется для удаления стружки с ленточного полотна.
-
Индикатор натяжения пилы
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
-

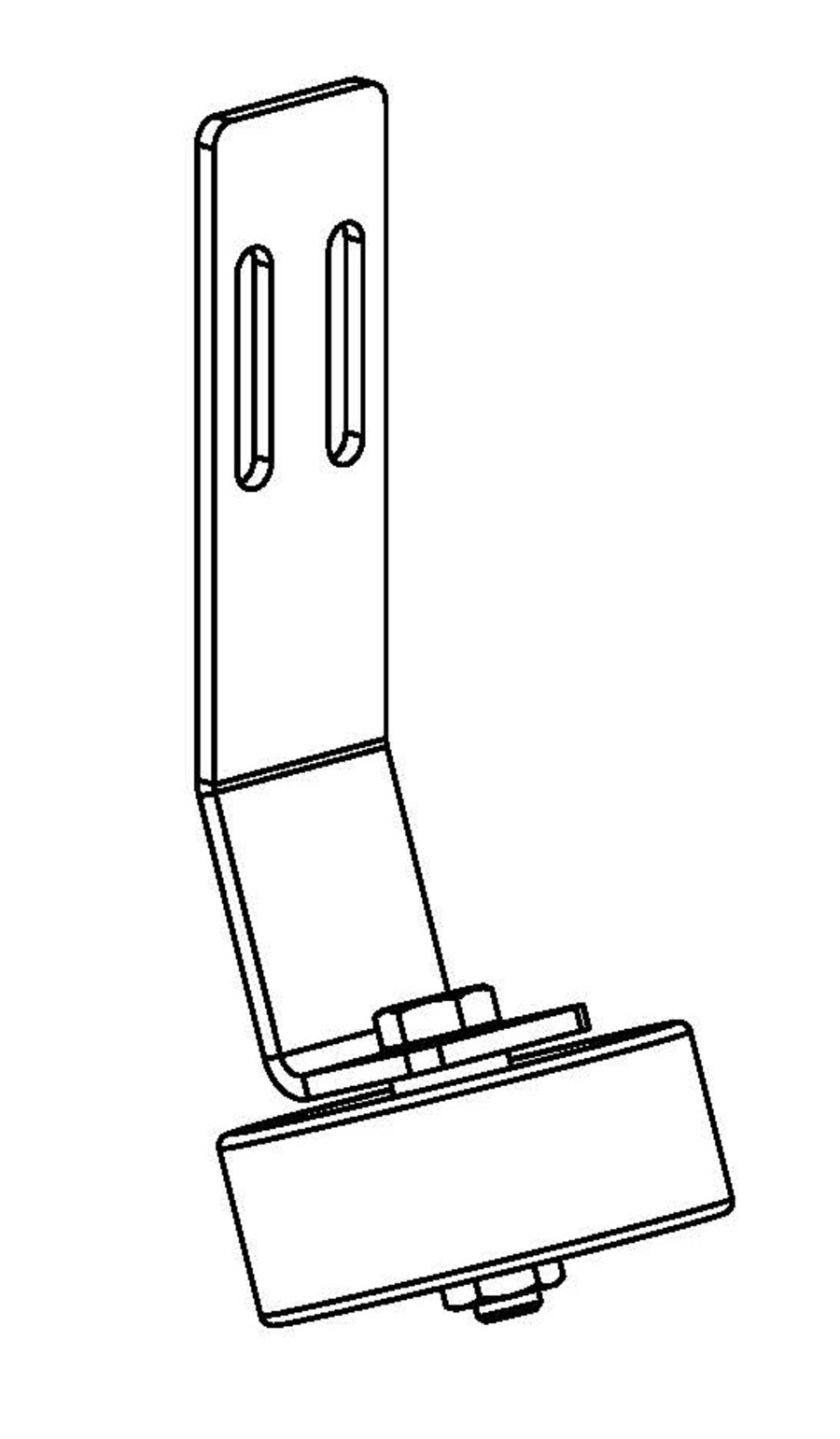

Ролик дополнительный
Облегчает процесс подачи заготовки при отсутствии рольганга. Может быть установлен как как на вход, так и на выход заготовки.
-
Автоматическое опускание рамы c заданной скоростью
В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.
В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке.

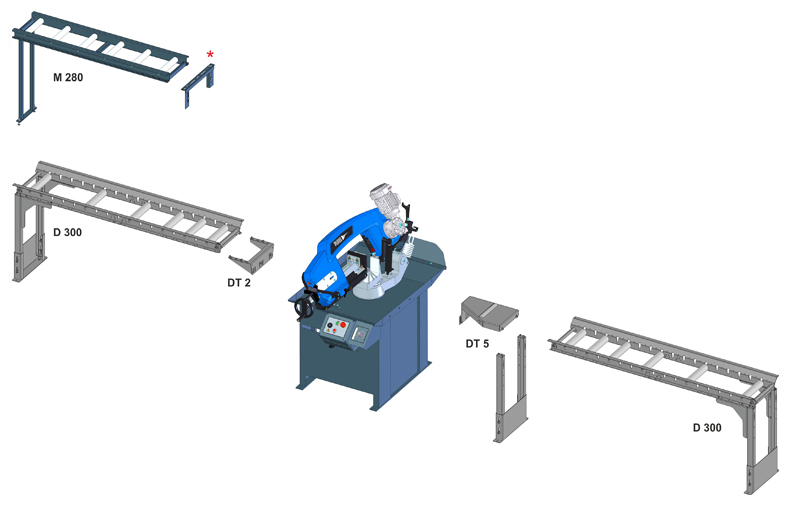

Рольганги
*) Всегда является частью рольганга.
Примечание: Вы можете установить M280 за зоной резания как транспортер только для резки под прямым углом.
Характеристики
- угол пиления 90° Диаметр круглого сечения (мм)
- 235
- угол пиления 90° Квадратное сечение (мм)
- 230
- угол пиления 90° Max прямоугольного сечение (мм)
- 280 × 180
- угол пиления +45° Диаметр круглого сечения (мм)
- 185
- угол пиления +45° Квадратное сечение (мм)
- 160
- угол пиления +45° Max прямоугольного сечение (мм)
- 185 × 100
- угол пиления +60° Диаметр круглого сечения (мм)
- 115
- угол пиления +60° Квадратное сечение (мм)
- 80
- угол пиления +60° Max прямоугольного сечение (мм)
- 115 × 80
- Объем бака СОЖ
- 15 л
- Главный двигатель
- 400 В / 50 Гц / 0.9/1.4 кВт
- Мотор помпы СОЖ
- 400 В / 50 Гц / 0.05 кВт
- Скорость пилы
- 40/80 м/мин
- Высота стола тисков
- 900 мм
- Габаритные размеры (мин.)
- 1680 × 750 × 1400 мм
- Габаритные размеры (макс.)
- 1870 × 1300 × 2000 мм
- Вес станка
- 285 кг
