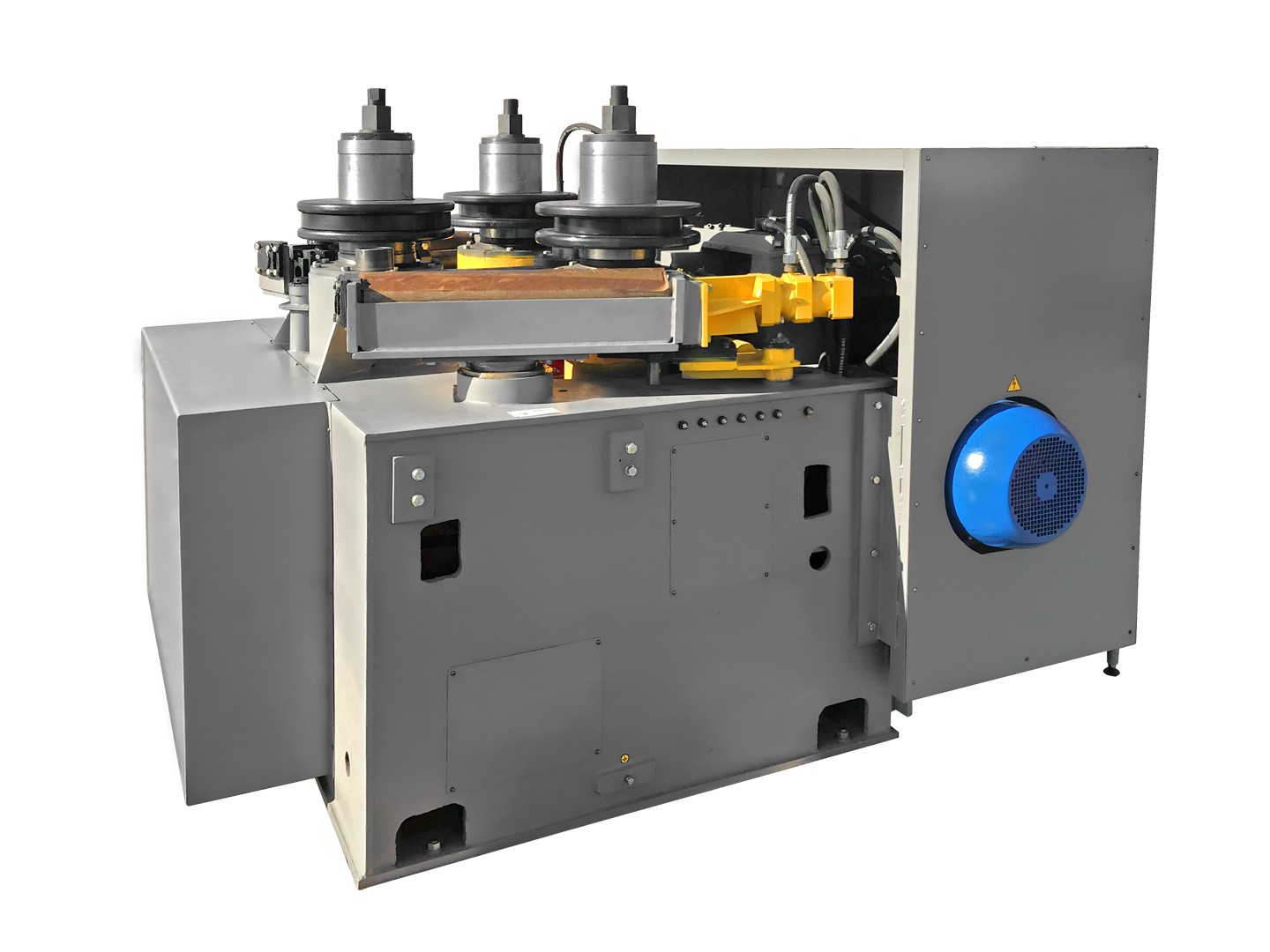

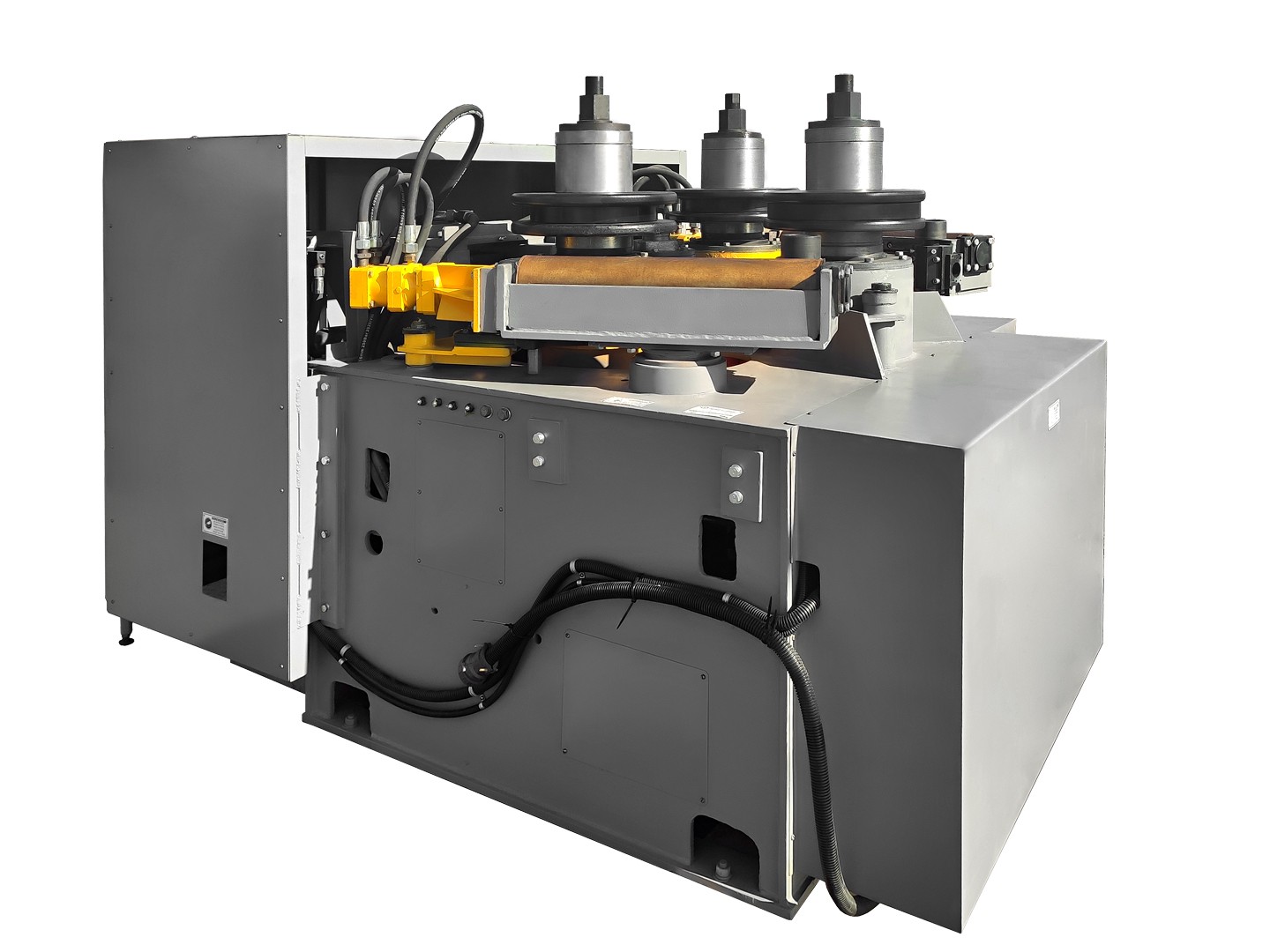

Бесплатная консультацияМашина профилегибочная трёхроликовая OVTO 3230 предназначена для гибки заготовок из сортового и фасонного проката в холодном состоянии.
Для удобства обслуживания машина может комплектоваться устройством загрузочным и механизмом поддержки обечайки.
Количество обслуживающего персонала и квалификационный разряд устанавливаются потребителем.
Климатическое исполнение - УХЛ 4.

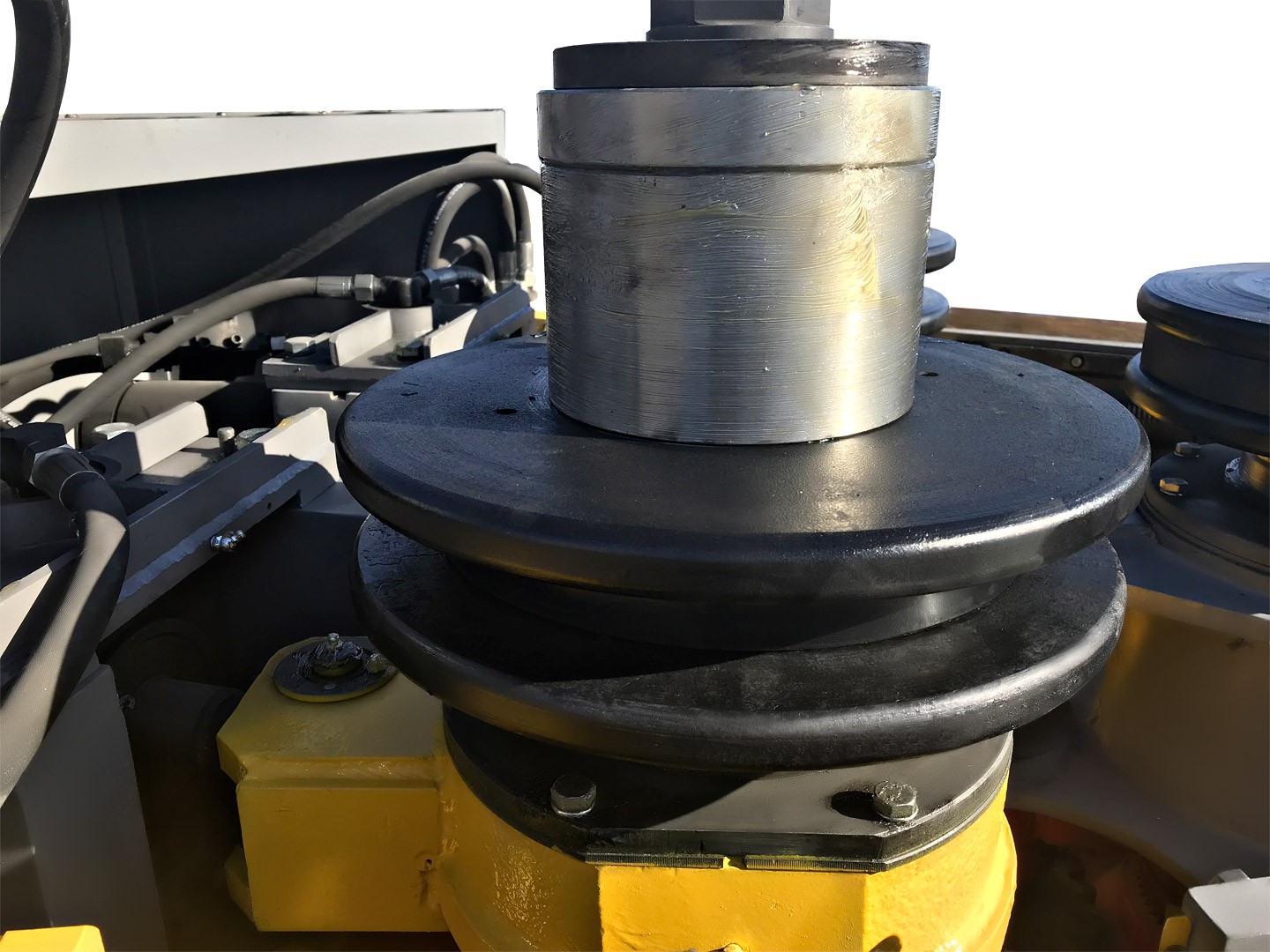

Принцип работы основан на ротационной гибке – прокате заготовки из сортового проката между тремя гибочными роликами.
Необходимый радиус гибки регламентируется положением установки боковых гибочных роликов, относительно среднего.

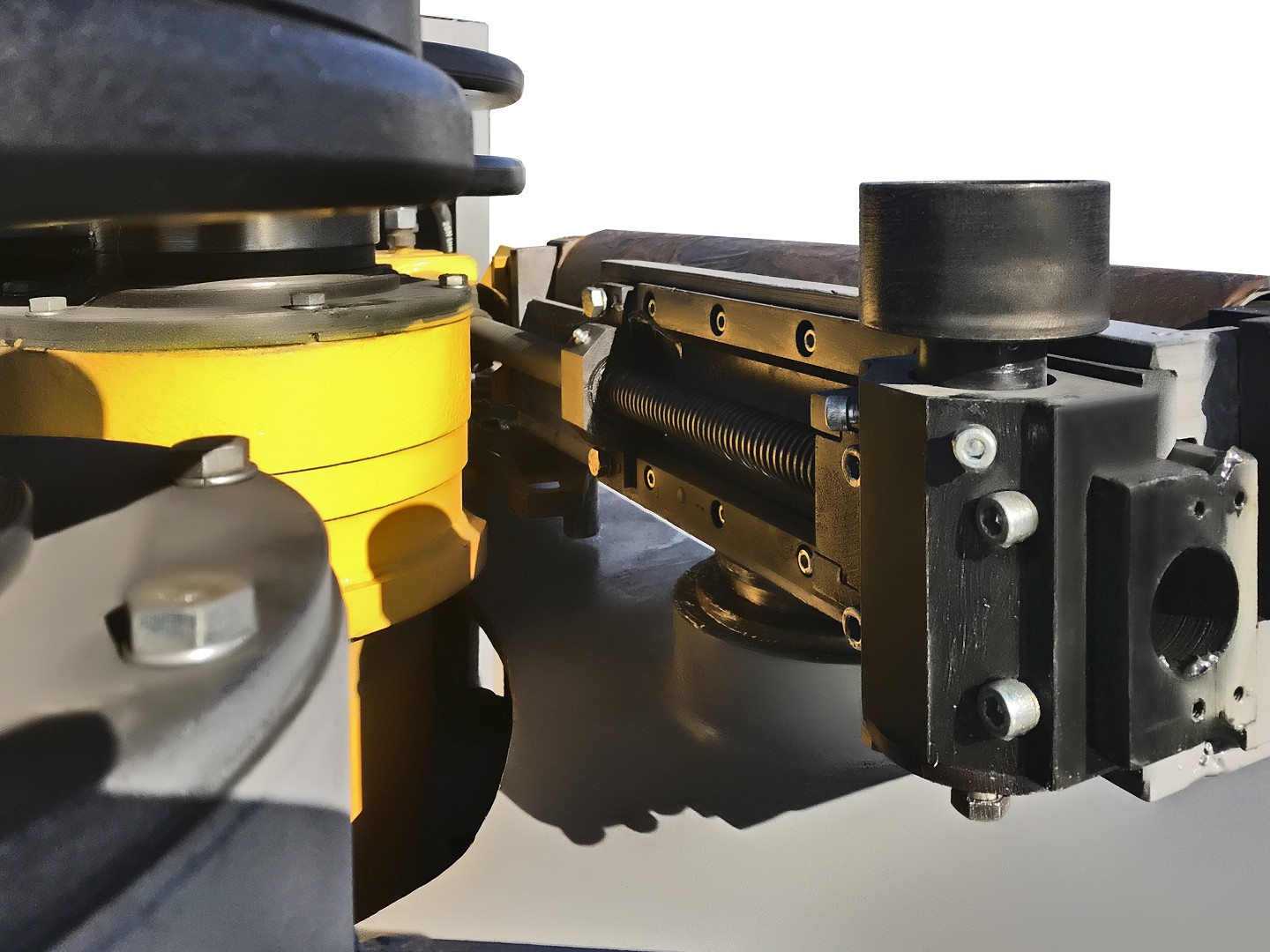

Конструктивно машина выполнена по схеме, предусматривающей индивидуальную регулировку боковых гибочных роликов, что позволяет осуществить подгибку кромок проката с одной установки его в машину, а также производить гибку по симметричной схеме.
Привод вращения гибочных роликов позволяет передать крутящий момент на все три гибочных ролика, или на два боковых, или только на средний ролик, что способствует уменьшению числа проходов и улучшению качества гибки.
| Наибольшее сечение обрабатываемого уголка полкой наружу, мм | 100х100х16 |
| Наименьшее сечение обрабатываемого уголка полкой наружу, мм | 40х40х4 |
| Наибольший диаметр гибки уголка полкой наружу, мм | 960 |
| Наименьший диаметр гибки уголка полкой наружу, мм | 420 |
| Наибольшее сечение обрабатываемого уголка полкой внутрь, мм | 100х100х10 |
| Номер обрабатываемого швеллера полкой наружу, | 18 |
| Наименьший диаметр гибки швеллера полкой наружу, мм | 420 |
| Номер обрабатываемого швеллера полкой внутрь, | 18 |
| Наименьший радиус гибки швеллера полкой внутрь, мм | 560 |
| Наибольшее сечение полосового профиля на ребро, мм | 100x25 |
| Наименьший диаметр гибки полосового профиля на ребро, мм | 380 |
| Наибольшее сечение полосового профиля, обрабатываемого плашмя, мм | 200х36 |
| Наименьший диаметр гибки полосового профиля, обрабатываемого плашмя, мм | 380 |
| Скорость гибки нерегулируемая (не менее), м/мин | 7,1 |
| Наружный диаметр гибочных роликов, мм | 380 |
| Скорость перемещения боковых гибочных роликов в горизонтальной плоскости под нагрузкой вперед, мм/мин | 489 |
| Скорость перемещения боковых гибочных роликов в горизонтальной плоскости без нагрузки вперед, мм/мин | 1336 |
| Скорость перемещения боковых гибочных роликов в горизонтальной плоскости без нагрузки назад, мм/мин | 1791 |
| Скорость перемещения штока гидроцилиндра опорных роликов вверх, мм/мин | 764 |
| Скорость перемещения штока гидроцилиндра опорных роликов вниз, мм/мин | 1019 |
| Габариты (ДxШxВ), мм | 2000x2200x1600 |
| Масса, кг | 5400 |
