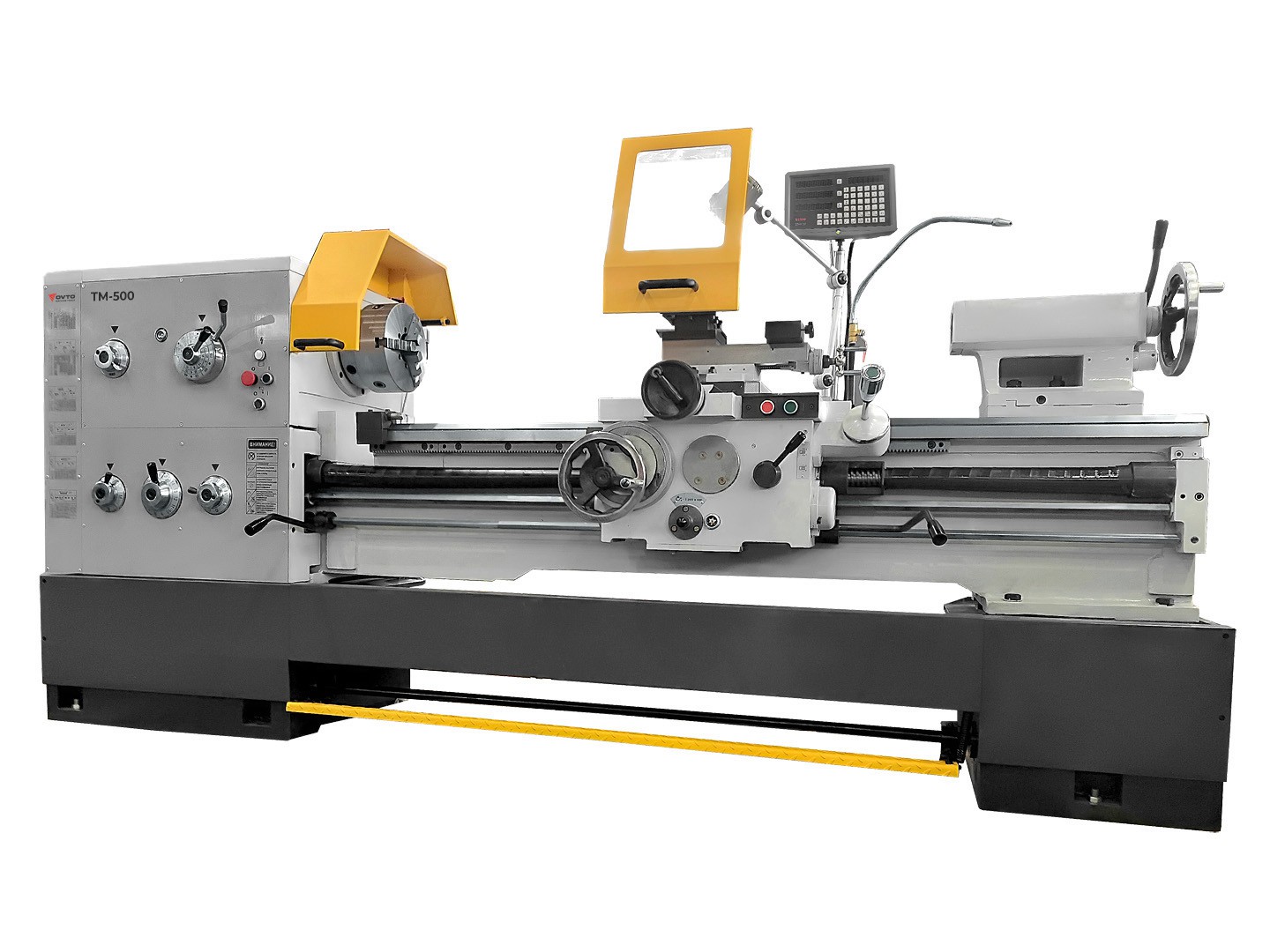

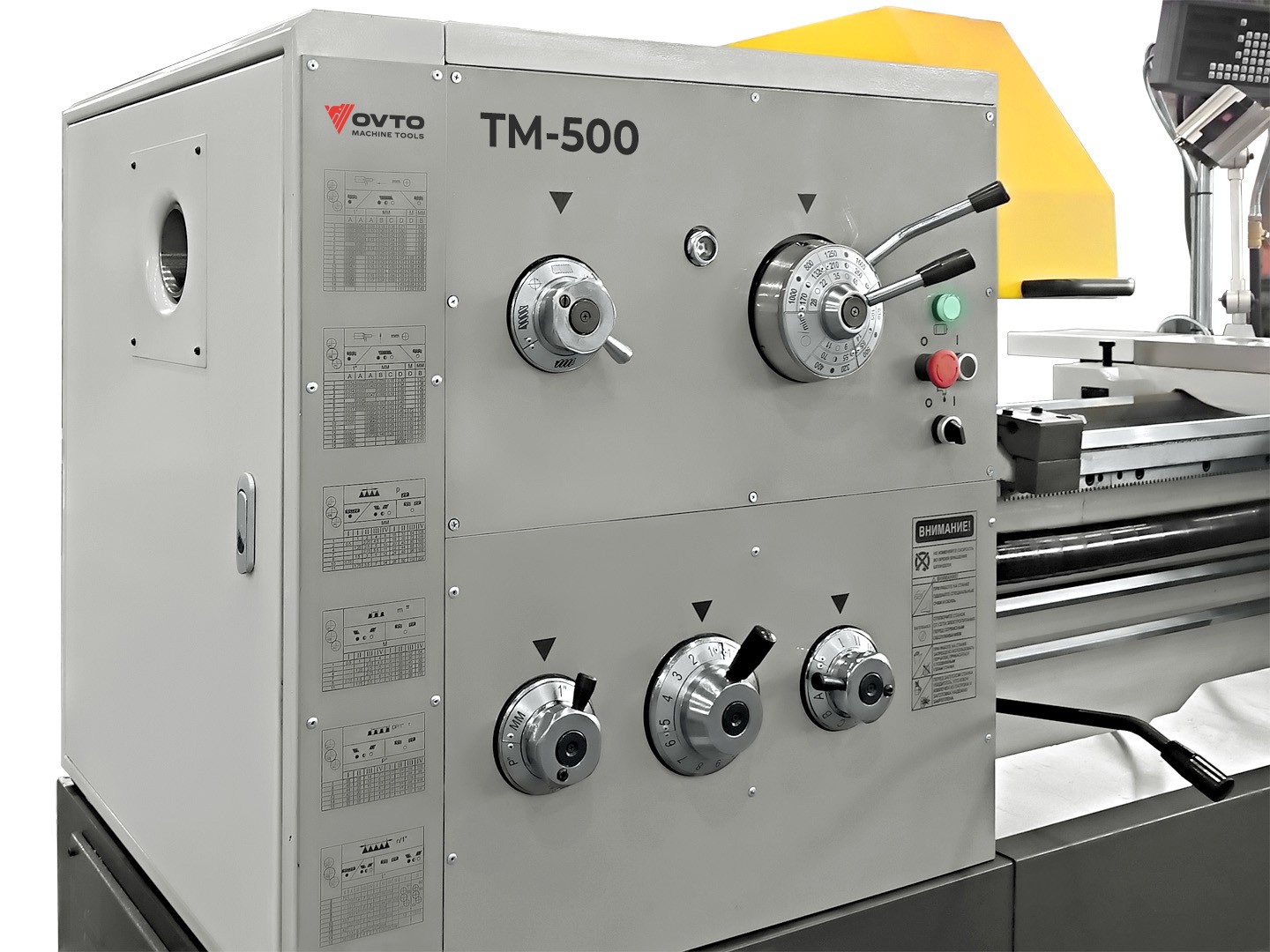

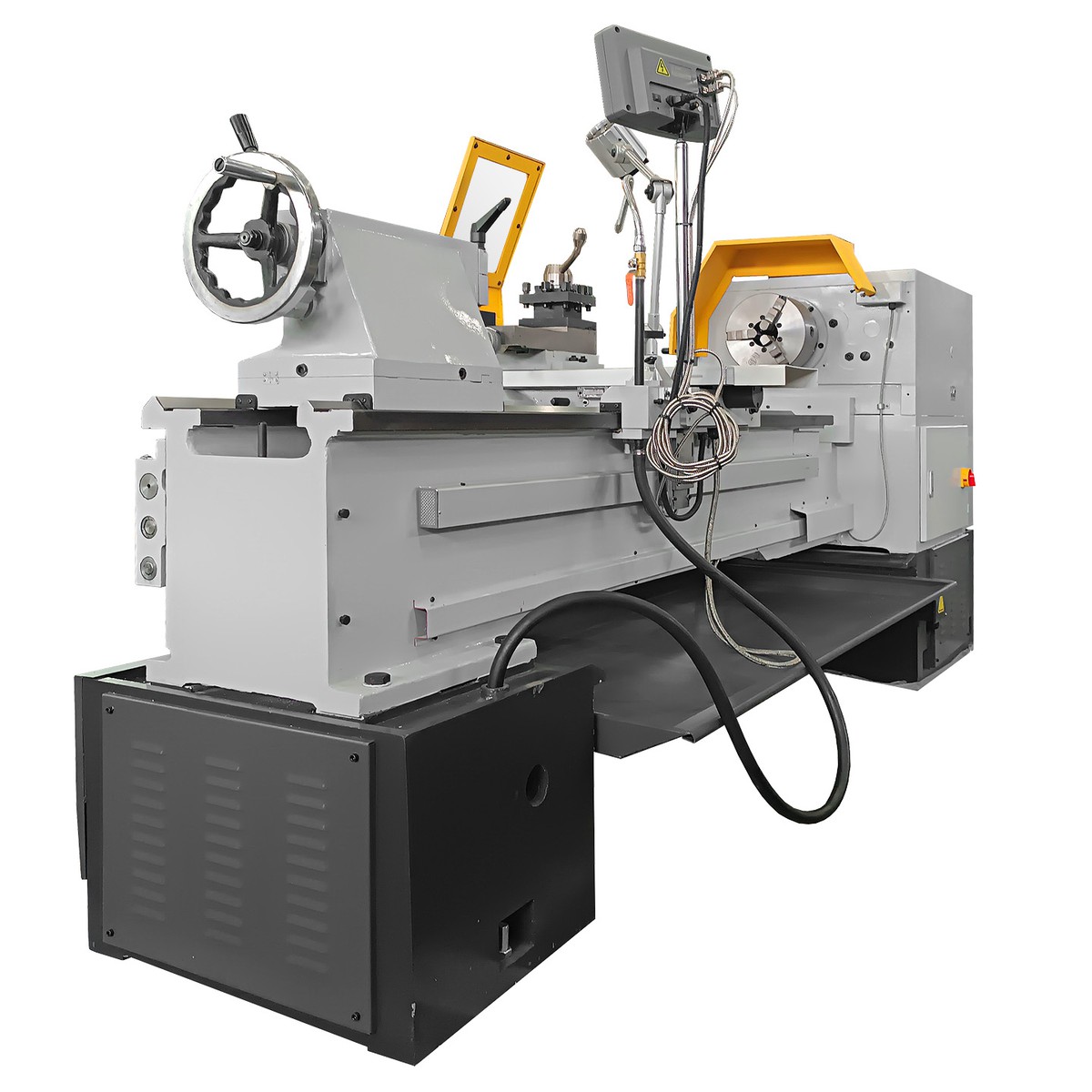

Токарно-винторезный станок OVTO TM-500.1500
TM-500 — базовый станок нормальной точности.
Диаметр обработки над станиной - 500 мм. Межцентровое расстояние (РМЦ) - 1500 мм.
По Техническому Заданию заказчика TM-500 могут изготавливаться с РМЦ от 1000 до 2000 мм.
Станок может быть укомплектован дополнительными опциями, например УЦИ.
| Межцентровое расстояние (РМЦ), мм | 1500 |
| Диаметр обработки над станиной, мм | 500 |
| Отверстие шпинделя, мм | 84 |
| Диаметр обработки над суппортом, мм | 320 |
| Диаметр обработки над мостиком (ГАП), мм | 650 |
| Длина мостика, мм | 210 |
| Посадка шпинделя, | DIN 55029 Camlock D1-8 |
| Количество скоростей, | 24 |
| Скорость вращения шпинделя, об/мин | 9 – 1600 |
| Шаг ходового винта, мм | 12 |
| Класс точности, | Н |
| Количество продольных подач, | 91 |
| Диапазон продольных подач, мм/об | 0,028 – 6,43 |
| Количество поперечных подач, | 93 |
| Диапазон поперечных подач, мм/об | 0,01 – 2,73 |
| Наибольшее сечение резца, мм | 25х25 |
| Диапазон нарезаемой метрической резьбы, | 0,5 – 224 мм |
| Диапазон нарезаемой дюймовой резьбы, | 1/8 – 72 " |
| Диапазон нарезаемой модульной резьбы, | 0,5 – 112 m |
| Диапазон нарезаемой питчевой резьбы, | 0,25 – 56 P" |
| Диаметр пиноли задней бабки, мм | 75 |
| Конус пиноли задней бабки, | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Поперечный ход задней бабки, мм | ±15 |
| Продольный ход суппорта, мм | 1500 |
| Поперечный ход суппорта, мм | 360 |
| Ускоренное продельное перемещение суппорта, мм/мин | 4500 |
| Ускоренное поперечное перемещение суппорта, мм/мин | 2000 |
| Продольный ход салазок резцедержателя, мм | 145 |
| Объем бака СОЖ, л | 15 |
| Производительность системы подачи СОЖ, л/мин | 35 |
| Мощность главного двигателя, кВт | 7,5 |
| Мощность двигателя насоса СОЖ, кВт | 0,09 |
| Мощность двигателя перемещения суппорта, кВт | 0,37 |
| Габариты (ДxШxВ), мм | 3010x1160x1410 |
| Масса, кг | 3130 |
