SM-320
Самовывоз : бесплатно
Доставка : от 340 р

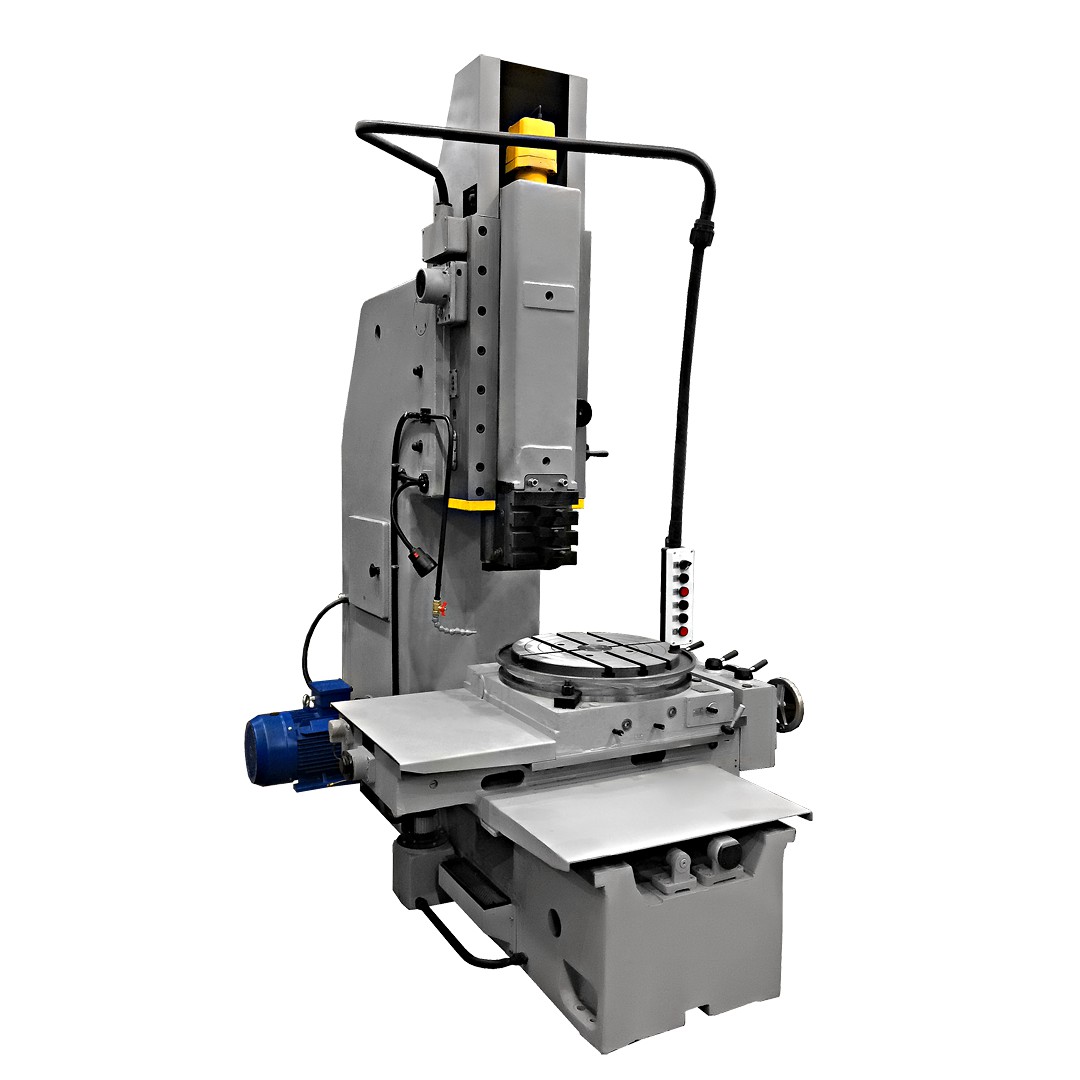

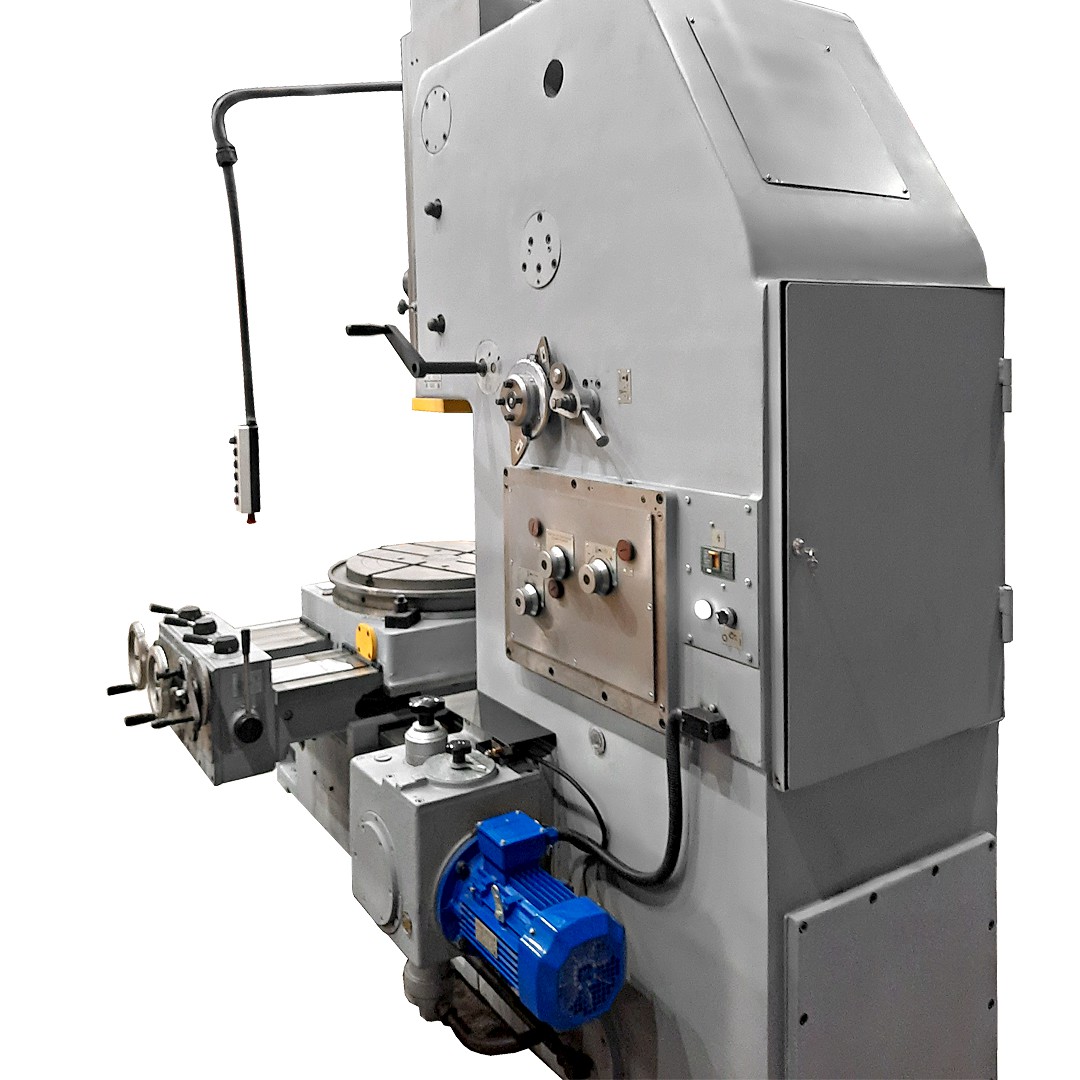

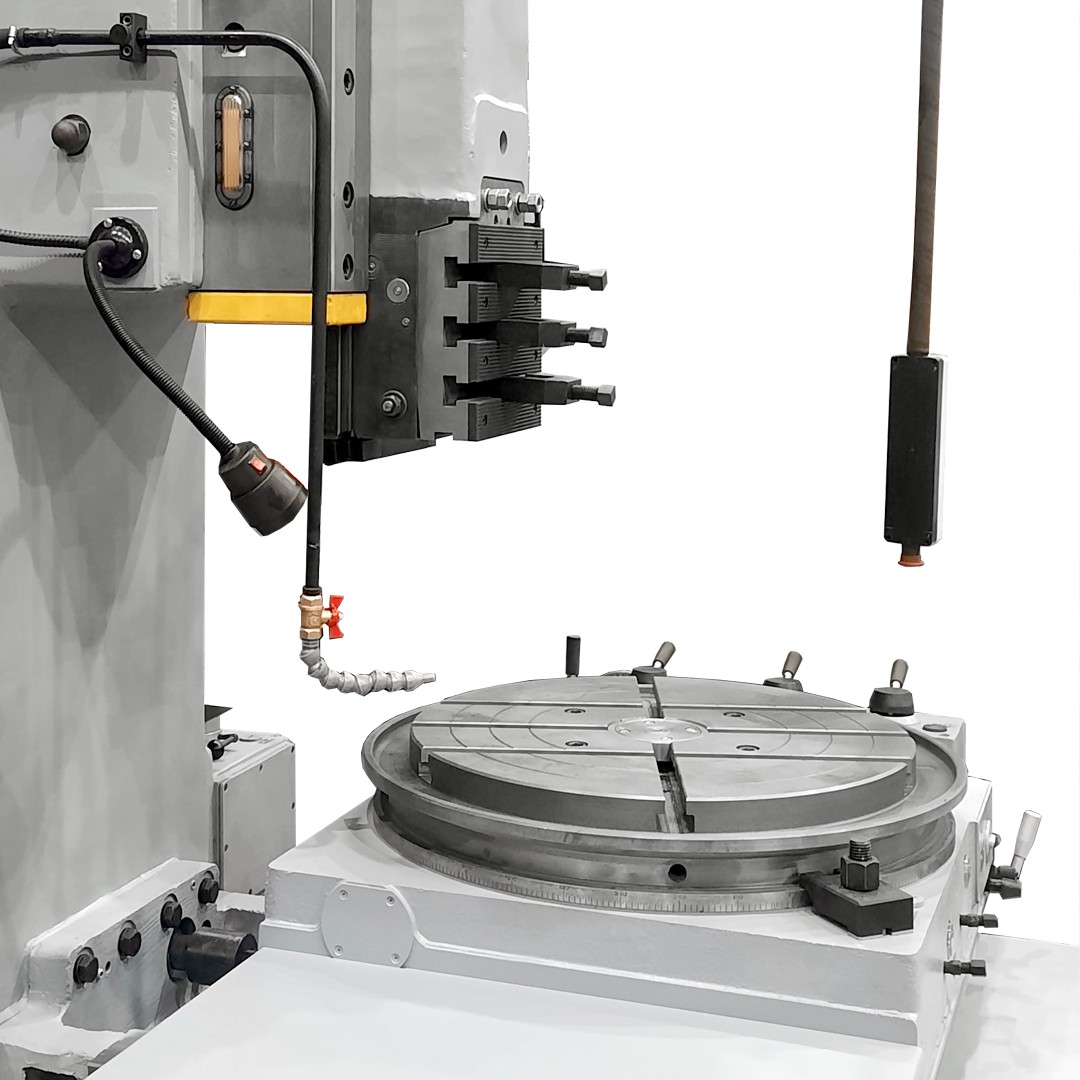

Бесплатная консультацияГидрофицированный долбежный станок OVTO SM-320 предназначен для изготовления шпоночных пазов, шлицев и канавок на фасонных и плоских поверхностях, для долбления плоских и фасонных поверхностей, вырезов, канавок в цилиндрических и конических отверстиях и долбления с поднутрением до 10°.
Станок пригоден для работы в индивидуальном и мелкосерийном производстве, а также в ремонтных мастерских.
Станок предназначен для обработки, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.
Станок предназначен для обработки долблением плоских и фасонных наружных поверхностей, поверхностей изделий по высоте до 500 мм и обработки внутренних поверхностей изделий по высоте до 250 мм.
| Рабочий ход долбяка, мм | 120...320 |
| Диаметр стола, мм | 630 |
| Расстояние от плоскости стола до нижней поверхности направляющей, мм | 500 |
| Высота обрабатываемого изделия при обработке наружной поверхности, мм | до 500 |
| Высота обрабатываемого изделия при обработке внутренней поверхности, мм | до 250 |
| Скорость долбяка под нагрузкой, м/мин | 3...38 |
| Диапазон продольных подач стола на один двойной ход долбяка, мм | 0,1...2,5 |
| Диапазон поперечных подач стола на один двойной ход долбяка, мм | 0,1...2,5 |
| Мощность двигателя главного привода, кВт | 11 |
| Мощность привода ускоренной подачи, кВт | 2,2 |
| Наибольшее сечение резца, мм | 32х20 |
| Расстояние от наружной плоскости резцедержателя до станины (вылет), мм | 615 |
| Наибольшее перемещение стола в продольном направлении, мм | 650 |
| Наибольшее перемещение стола в поперечном направлении, мм | 510 |
| Диапазон круговых подач стола на один двойной ход долбяка, ° | 0,1-1,4 |
| Наибольший угол поворота долбяка в направлении продольной подачи, ° | 10 |
| Продольное перемещение стола на 1 оборот рукоятки, мм | 6 |
| Поперечное перемещение стола на 1 оборот рукоятки, мм | 6 |
| Круговое перемещение стола на 1 оборот рукоятки, ° | 2 |
| Габариты (ДxШxВ), мм | 3050x2200x3050 |
| Масса, кг | 5750 |
