ACM-100A

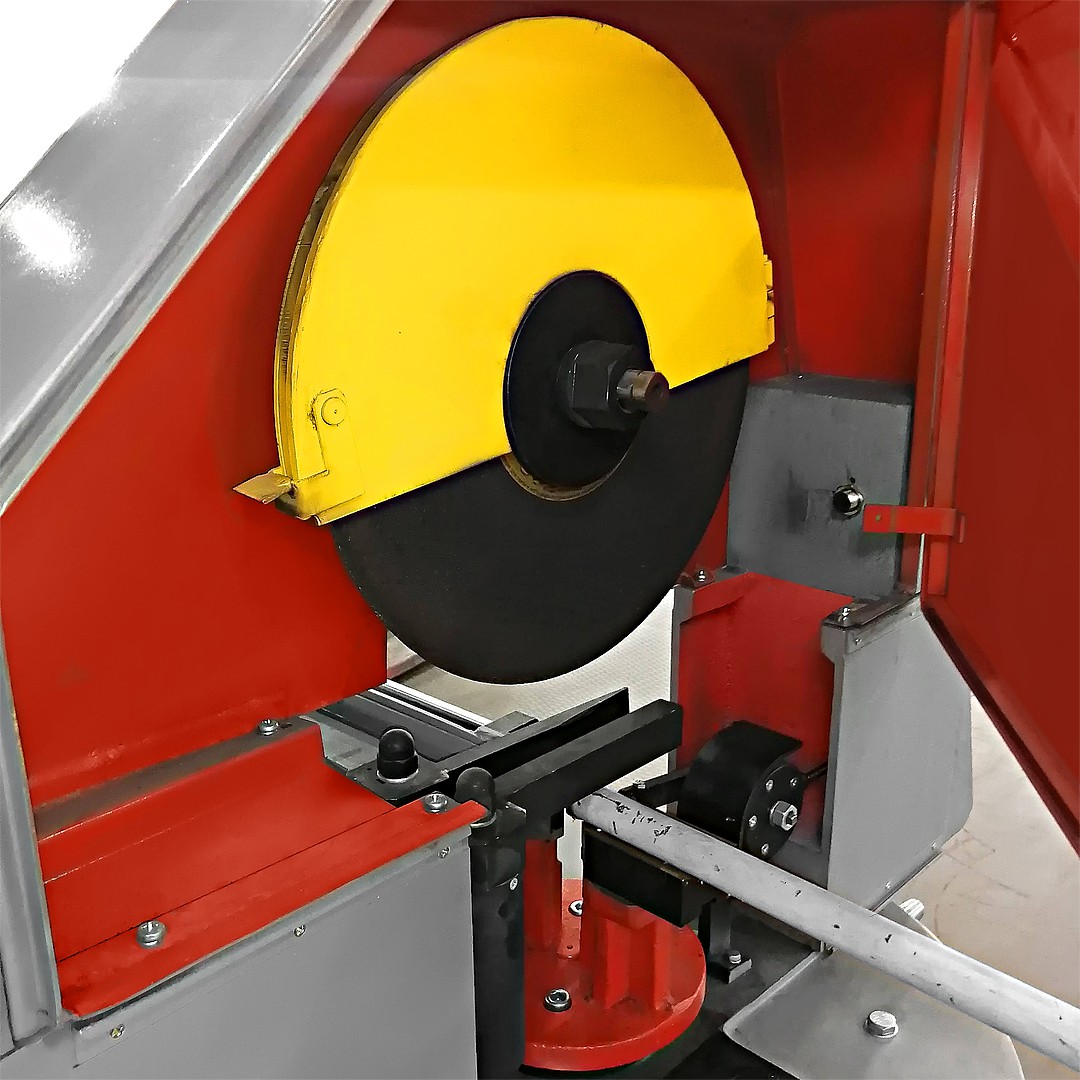

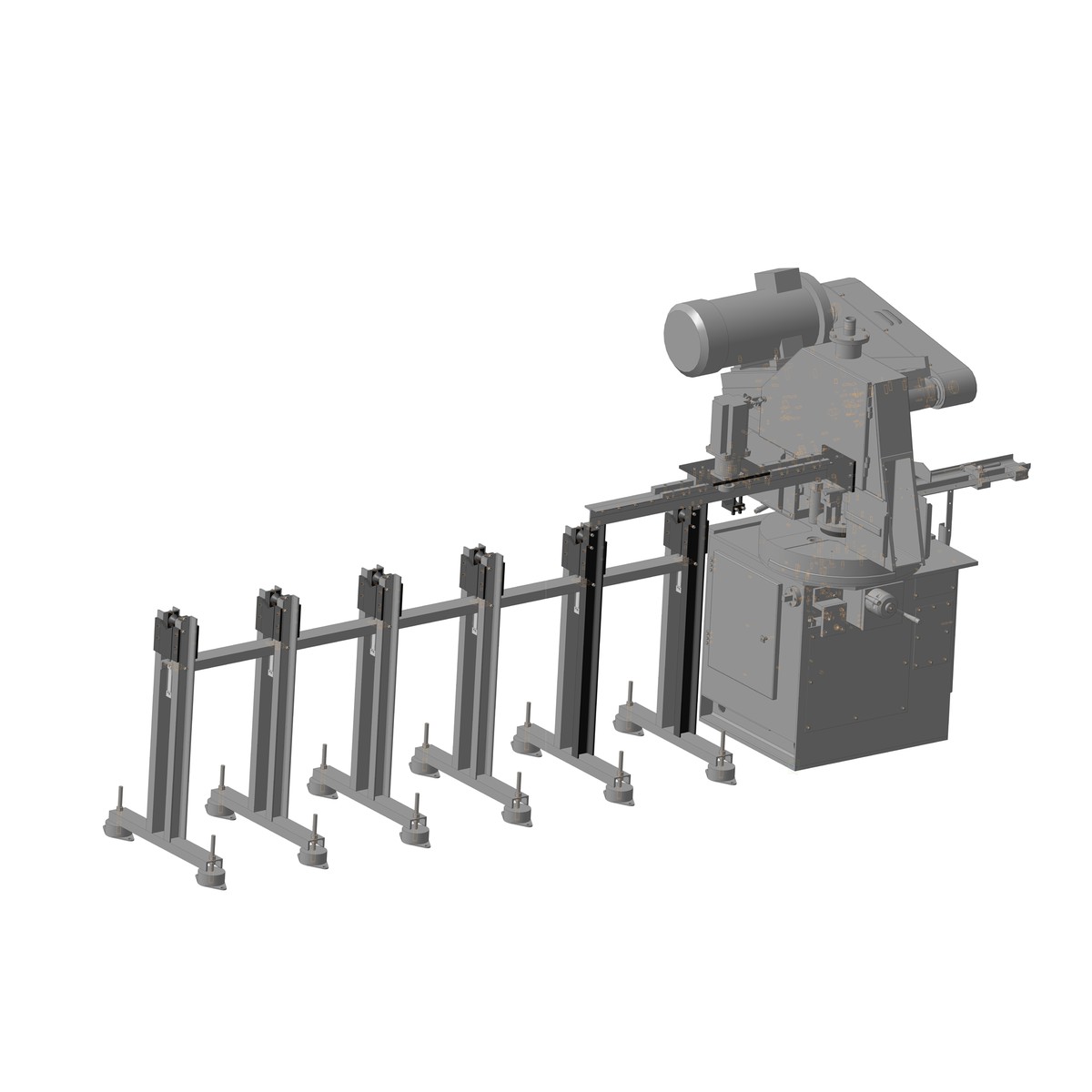

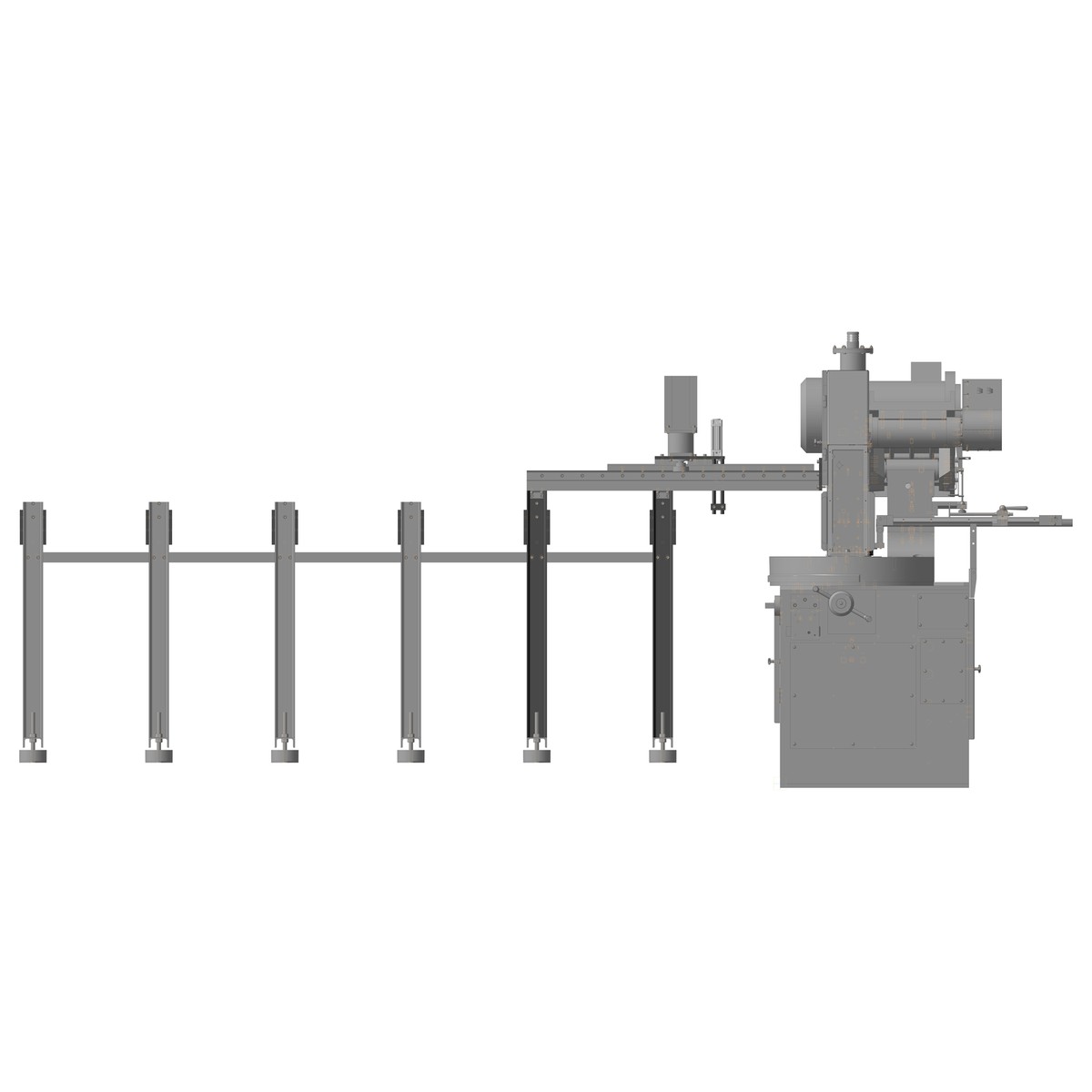

Автоматический абразивно-отрезной станок модели ACM-100A предназначен для разрезки абразивным кругом черных металлов различных профилей в автоматическом режиме, как под прямым углом, так и под любым другим углом до 45⁰ к оси заготовки путем поворота шпиндельной головки в горизонтальной плоскости. Разрезка под прямым углом производится по упору, под углом, отличным от 90⁰ - по разметке без упора.

Станок найдет применение в заготовительных цехах и участках заводов, связанных с обработкой металла, а также ремонтных мастерских.

Разрезка материалов различной твердости абразивными и алмазными кругами является наиболее экономичной из всех существующих способов.

Абразивная разрезка стальных нержавеющих труб в 3..6 раз дешевле разрезки другими методами.
Отрезка прутка диаметром Ø 60 мм из стали 45 абразивным кругом осуществляется за 6 с, а дисковой пилой за 2 мин.

Производительность разрезки заготовок абразивными кругами:

• из углеродистых и конструкционных сталей — 4 см²/с
• быстрорежущих сталей — 2 см²/с
• нержавеющей стали — 0,5 см²/с

При этом методе разрезки обеспечивается поверхность, не нуждающаяся в последующей обработке.

Отклонение от перпендикулярности плоскости среза обычно не превышает 0,05 мм, а высота микронеровностей при оптимальной зернистости круга и режиме отрезки составляет 0,002 мм.

Ширина реза при данном методе разрезки является минимальной и не превышает 2—3 мм.

Данный метод особенно эффективно применять для разрезки труднообрабатываемых материалов: стекла, керамики, твердого сплава, полупроводников, фарфора, огнеупорного кирпича, мрамора, гранита, кварца, вольфрама и других материалов.
