MM-1336
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультация

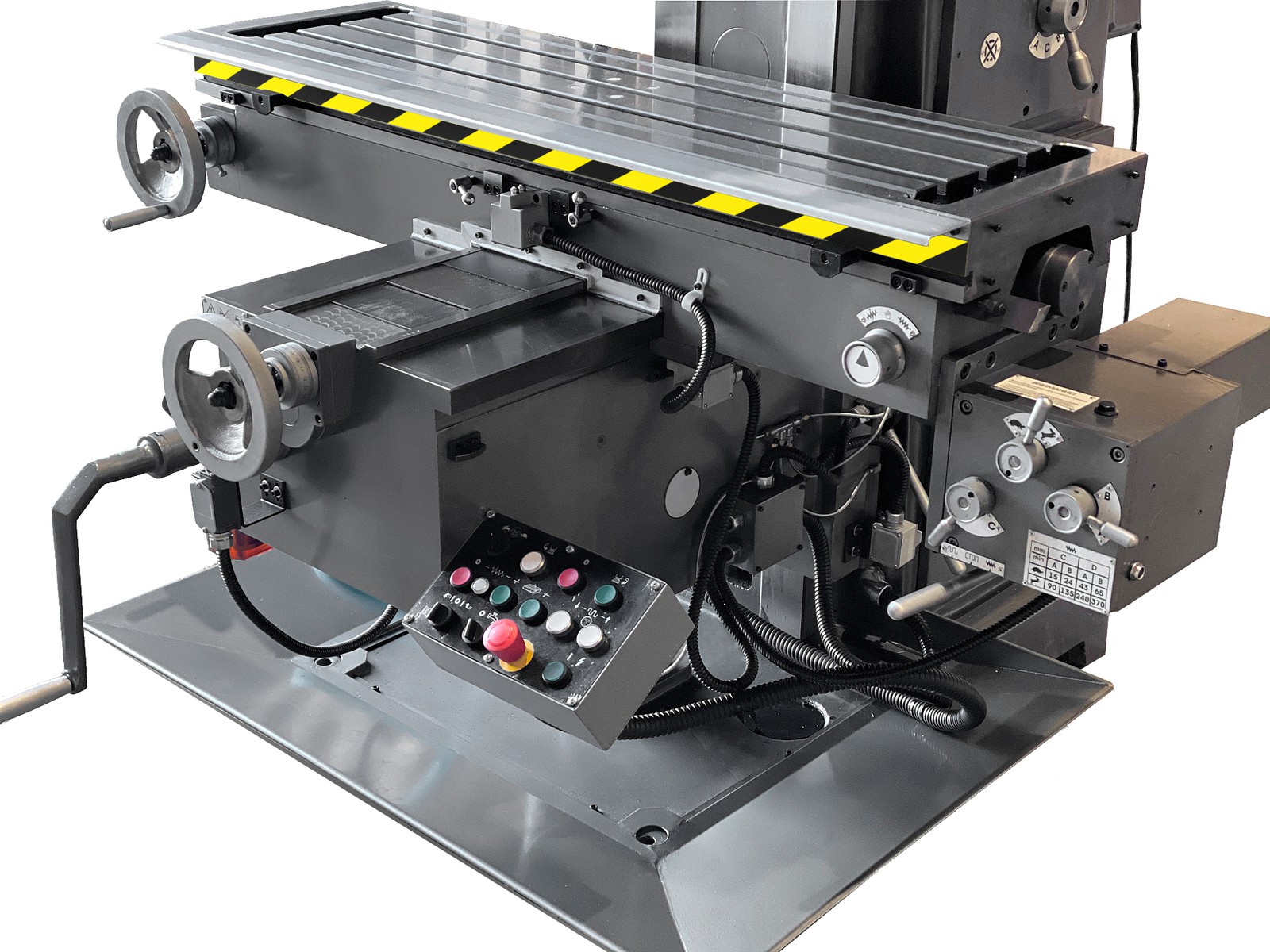

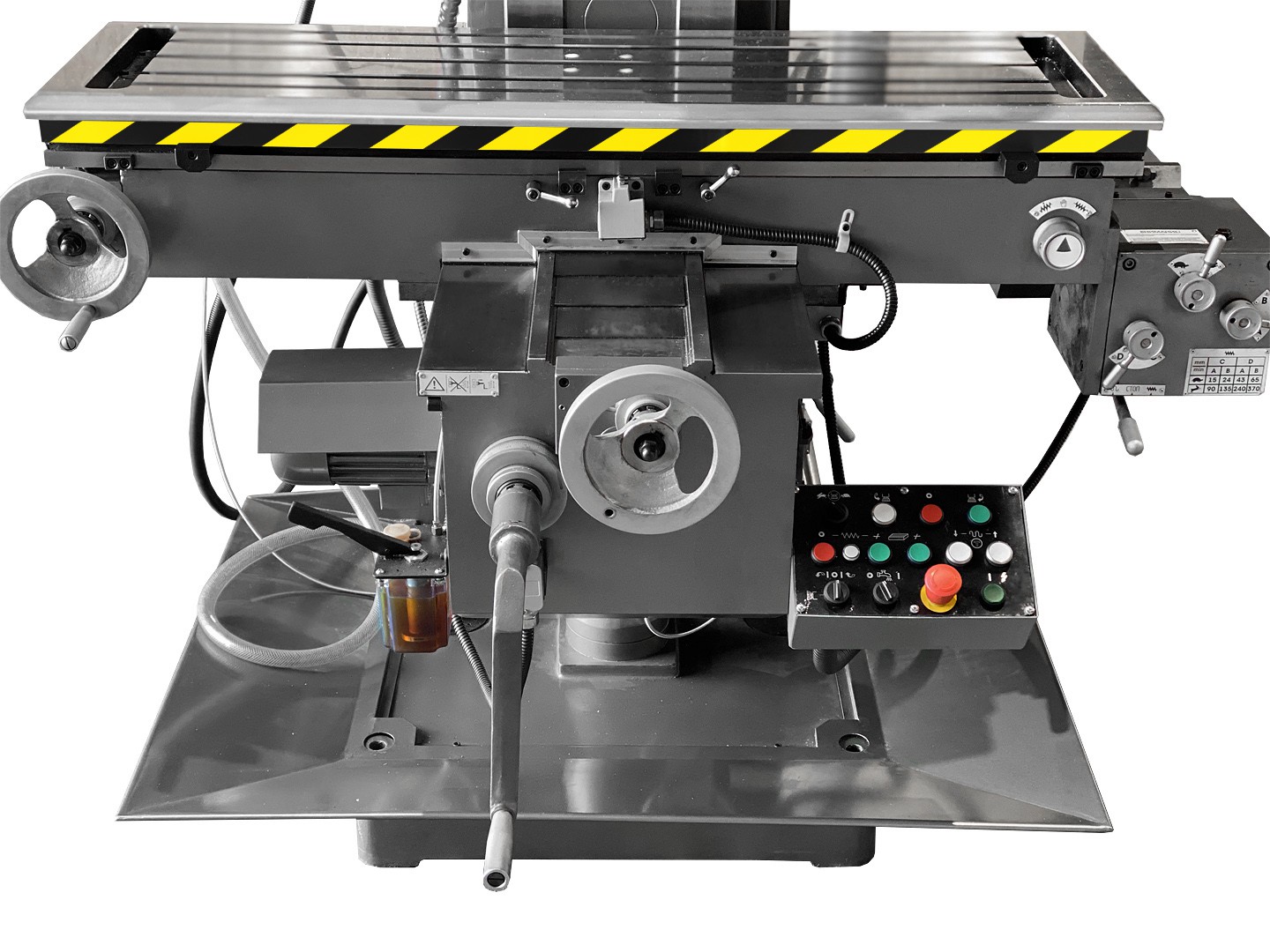

Станки фрезерные широкоуниверсальные предназначены для выполнения различных фрезерных работ в условиях индивидуального производства.
На станках можно изготавливать металлические модели, штампы, пресс-формы, шаблоны, кулачки и т.п.

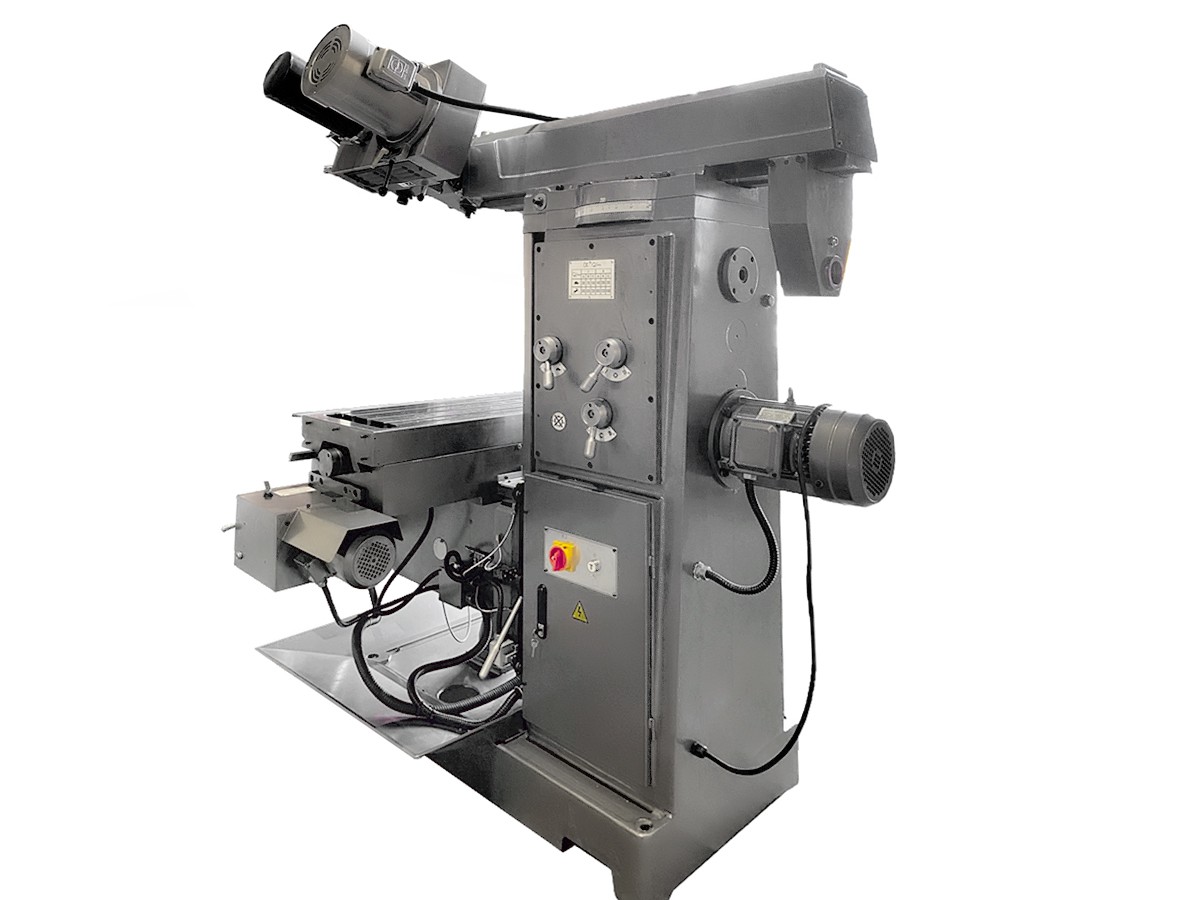

Для обработки различного вида поверхностей, а также крупногабаритных деталей, превышающих по своим размерам стол, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях.
Горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Возможна как раздельная, так и одновременная работа обеими шпинделями. При установке серег станки могут быть использованы как обычные горизонтально-фрезерные.
Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола и других приспособлений.
Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание, успешно использовать станки для выполнения различных работ в серийном производстве.
| Максимальный диаметр сверления, мм | 40 |
| Размеры верхней рабочей поверхности стола, мм | 1320х360 |
| Пределы частот вращения вертикального шпинделя, мм | 60-6000 |
| Конус шпинделя вертикальной фрезерной головы, | 40 |
| Расстояние от торца поворотного шпинделя до поверхности стола, мм | 210-640 |
| Расстояние от оси поворотного шпинделя до вертикальных направляющих, мм | 160-540 |
| Максимальное ручное перемещение стола по осям X Y Z, мм | 990 / 290 / 440 |
| Автоматическая подача стола по осям X Y Z, мм | 990 / 290 / 440 |
| Скорость подачи стола (X), мм/мин | 15-370 |
| Количество Т-образных пазов на рабочей поверхности стола, | 3 |
| Ширина Т-образных пазов, мм | 18 |
| Расстояние между осями Т-образных пазов, мм | 80 |
| Мощность двигателя привода вертикального шпинделя, кВт | 3,0 / 3,75 |
| Мощность двигателя привода подачи стола, кВт | 0,75 |
| Мощность двигателя привода подъема стола, кВт | 1,1 |
| Мощность двигателя насоса СОЖ, кВт | 0,09 |
| Габариты (ДxШxВ), мм | 2100х2000х2330 |
| Масса, кг | 2550 |
| Пределы частоты вращения горизонталього шпинделя, | 60-1700 |
| Конус горизонтального шпинделя, | 50 |
| Скорость подачи стола (Y), мм/мин | 15-370 |
| Ускоренная подача стола по осям X Y Z, мм/мин | 550 / 550 / - |
| Мощность двигателя привода горизонтального шпинделя, кВт | 4 |
| Диапазон наклона фрезерной головы, ° | ±45 |
