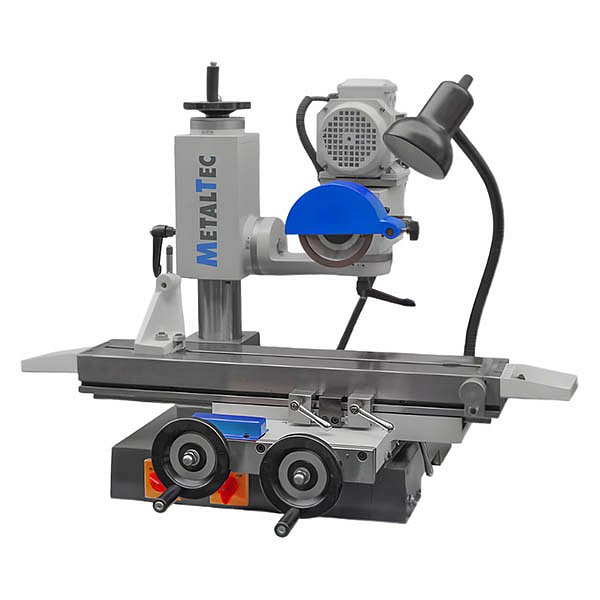

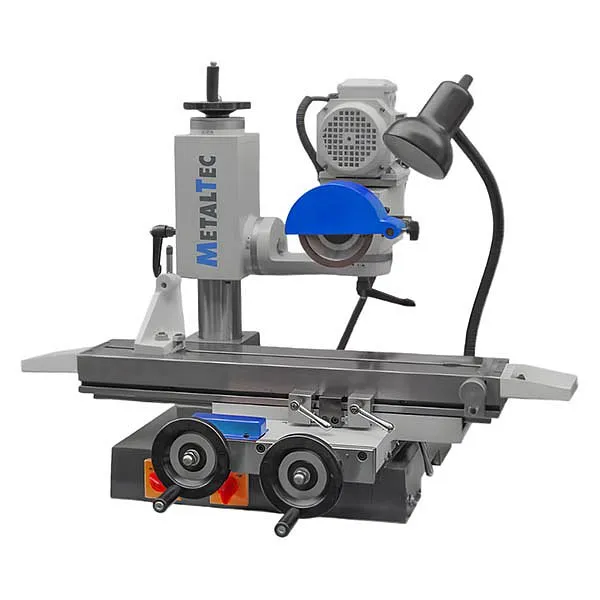

MetalTec M300 Универсально-заточный станок
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Типы затачиваемого инструмента:
* Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.
** Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Изготовлены из высокопрочных износостойких сталей.
Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)
ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)
ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)
Осуществляется за счет маховика:
- обеспечивается плавность перемещения заточного стола и процесса заточки;
- исключает влияние человеческого фактора.
Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.
ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)
ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)
Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.
Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
Характеристики
- Модель
- M300
- Макс. наружный диаметр насадного инструмента, мм
- 230
- Диаметр хвостовика концевого инструмента, мм
- 2 - 25
- Макс. размер насадных фрез, мм
- 230 × 250
- Макс. диаметр фрезы, мм
- 230
- Макс. длина фрезы, мм
- 250
- Макс. расстояние между центрами, мм
- 300
- Макс. диаметр обработки, мм
- 230
- Диаметр цанги, мм
- 2 - 25
- Макс. угол спирали, °
- ± 45
- Наклон заточного узла, °
- 360
- Продольное по оси X, мм
- 300
- Поперечное по оси Y, мм
- 170
- Вертикальное по оси Z, мм
- 140
- Макс. диаметр, мм
- 150
- Мощность электродвигателя, кВт
- 0.55
- Размеры круга, мм
- 150 × 32
- Частота вращения, об/мин
- 3600
- Длина, мм
- 750
- Ширина, мм
- 700
- Высота, мм
- 1450
- Вес, кг
- 170
- Угол наклона (от горизонтальной оси), °
- ± 45
