Описание

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

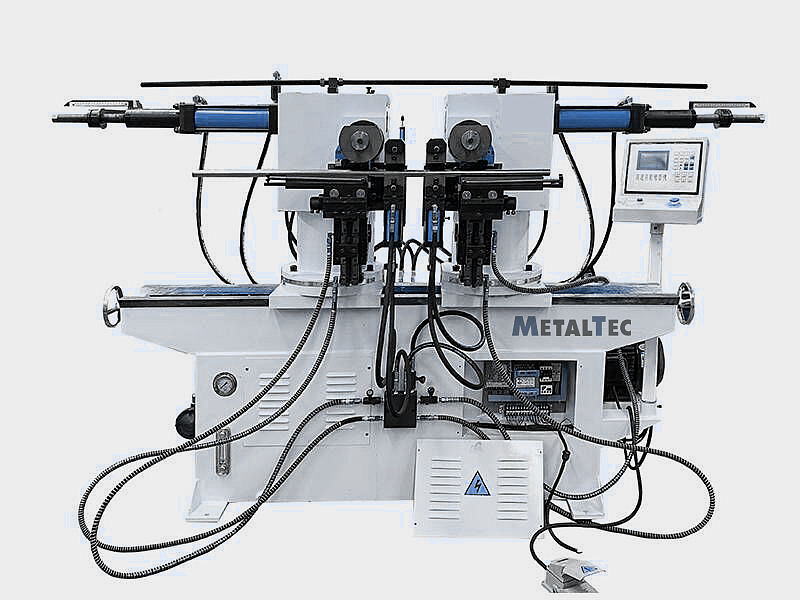

Серия DB — это серия двухголовочных трубогибов. Гибка на данной серии идет в полуавтоматическом режиме. Управление процессом ведется PLC-контроллером, что дает высокую точность гибки. Сам изгиб профиля ведется через гибочную оправку, с точностью повторяющую форму профиля. Получаемые изделия не деформируются в местах изгибов.

Данная серия применяется для выполнения как простых гибов в одной плоскости, так и для 3D гибки и ориентирована серийное производство изделий.

ОСОБЕННОСТИ

Трубогибы MetalTec серии DВ отличаются повышенной точностью, в сочетании с мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки. Гибочная оснастка производится под заказ для каждого вида профиля и по чертежу клиента. Гибка профиля ведется через гибочную оправку, с точностью повторяющую форму профиля, за счет этого исключается деформация изделия в местах изгибов.

Характеристики

Модель: MetalTec DB 38
Max Dгиба х Толщина стенки (констр. сталь), мм: диаметр 38 × 2
Max Dгиба х Толщина стенки (нерж. сталь), мм: диаметр 32 × 1.8
Max радиус гиба, мм: 38-200
Min радиус гиба, мм: R38
Max угол гиба, °: 185
Диапазон центра при двойном гибе, мм: 170-1450
Скорость гиба, º/сек: 50
Давление, МПа: 12
Мощность, кВт: 4
Панель управления: NC контроллер
Гидравлическая система
Объем бака гидравлики, л: 125
Электропитание, В: 380
Длина, мм: 2500
Ширина, мм: 1200
Высота, мм: 1500
Масса, кг: 1200
