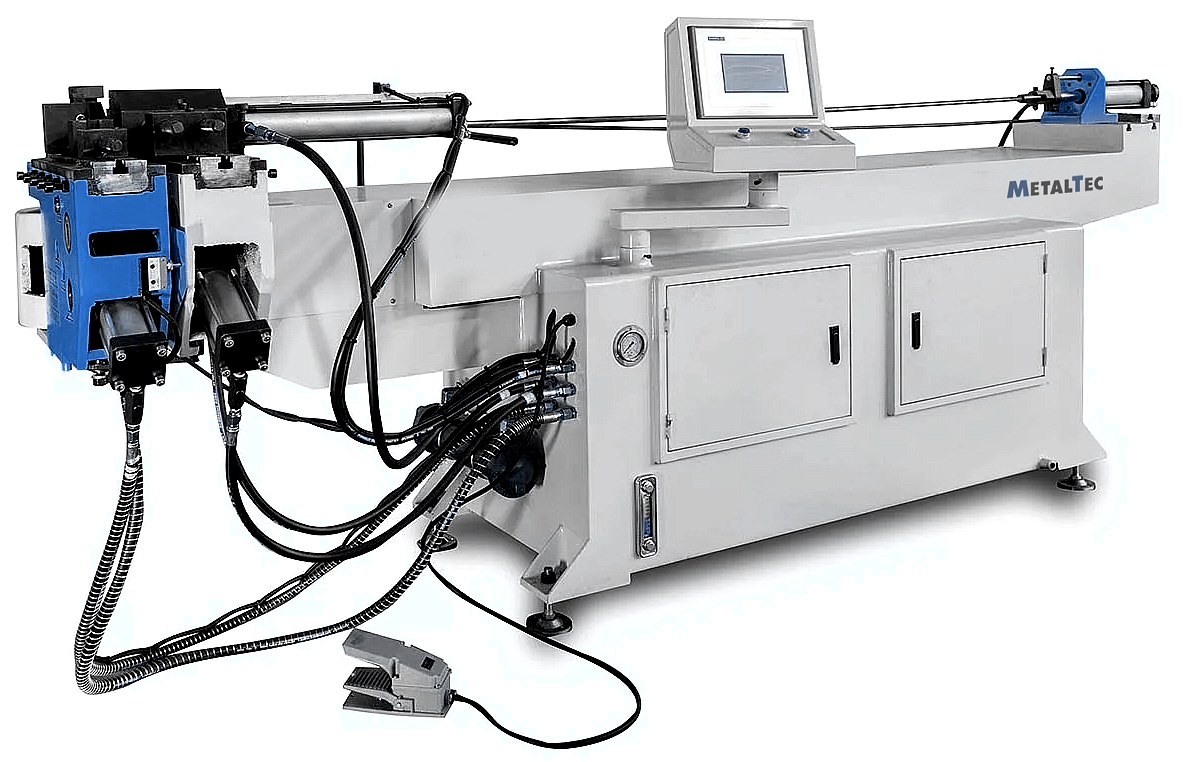

MetalTec ТВ 38 трубогибочный полуавтоматический станок
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияНАЗНАЧЕНИЕ:
Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.
Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.
Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
ОСОБЕННОСТИ
Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.
| Модель, | MetalTec ТВ 38 |
| Min радиус гиба, мм | 1,5D трубы |
| Панель управления, | PLC контроллер |
| Длина, мм | 2600 |
| Ширина, мм | 730 |
| Высота, мм | 1230 |
| Масса, кг | 1200 |
| Max диаметр трубы из углеродистой стали, мм | Ø38 x 2 |
| Мax диаметр трубы из нержавеющей стали, мм | Ø31,75х1,5 |
| Количество шагов для формирования процесса гибки одной трубы, шт | 16 |
| Комплект оснастки, | 25 х 1,5 CLR 65 |
| Max угол гиба, мм | 190 |
| Max длина трубы, мм | 1600 |
| Точность гиба, º | До 0,5 |
| Рабочая скорость гибки, º/с | 45 |
| Макс. давление, МПа | 14 |
| Мощность гидропривода гибочного узла, кВт | 4 |
| Максимальное давление, МПа | 14 |
| Объем бака, л | 160 |
| Гидравлическая система управления, | Электромагнитные клапана |
| Подключение, В/Гц | 380 В / 50Гц |
