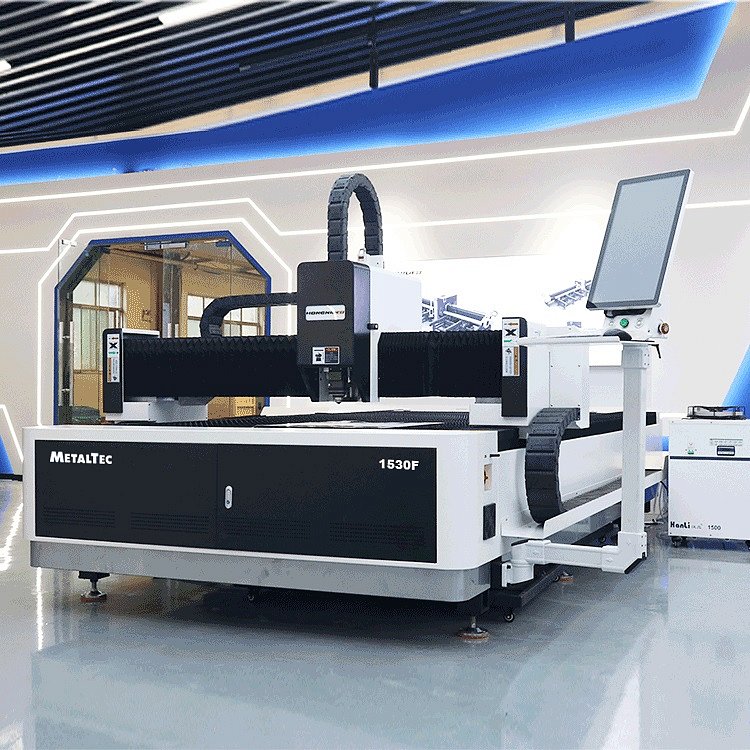

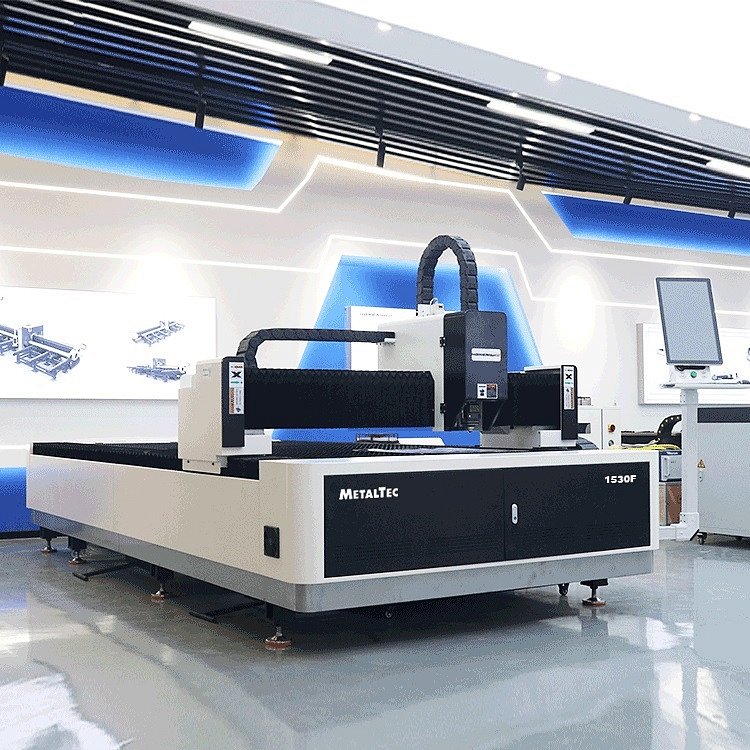

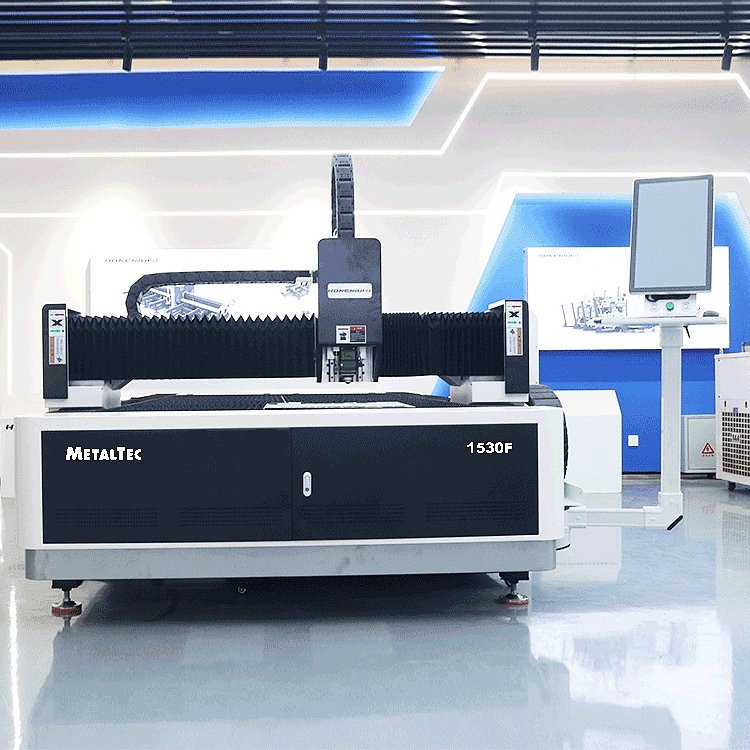

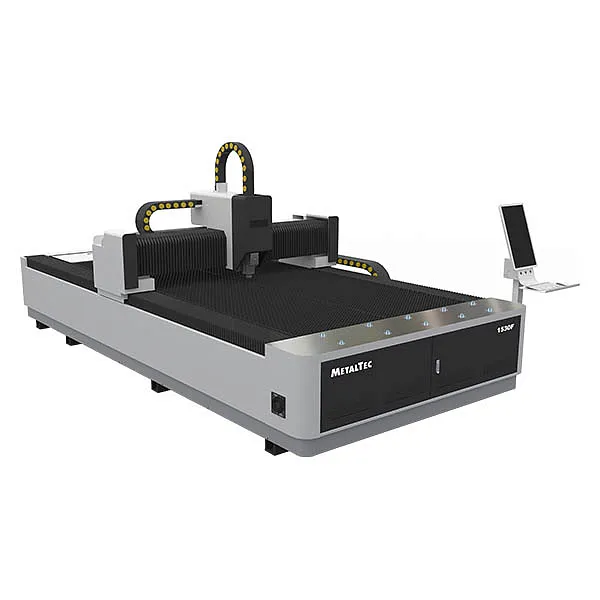

MetalTec 1530 F (1500W) оптоволоконный лазерный станок для резки металла
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530 F (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОСОБЕННОСТИ СТАНКА:
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
| Вид станка | Открытого типа |
| Размеры рабочего стола | 1530 х 3050 мм |
| Мощность источника | 1500 Вт |
| Назначение | Обработка листа |
| Вес | 3000 кг |

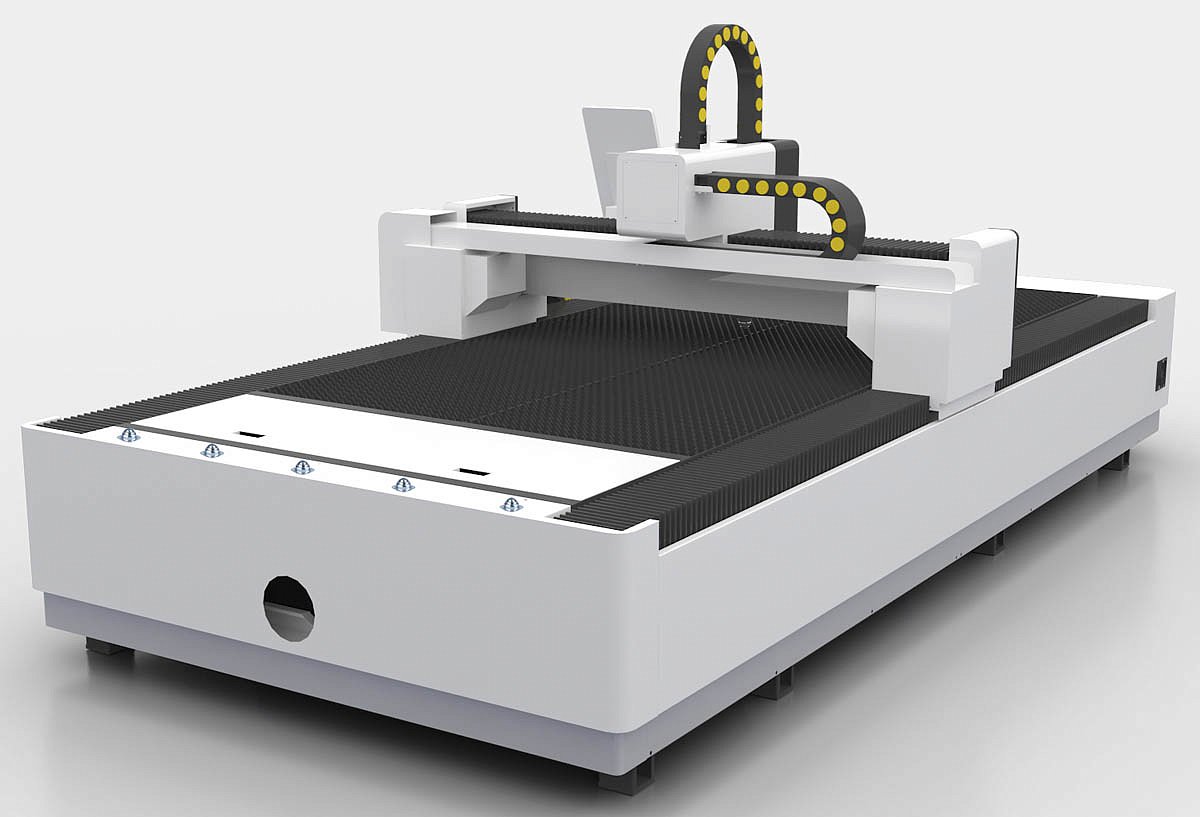

ЦЕЛЬНОСВАРНАЯ СТАНИНА
ЦЕЛЬНОСВАРНАЯ СТАНИНА
Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ)
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LEITESEN (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)
Преимущества планетарного редуктора:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов
- Не требуют обслуживания в процессе эксплуатации
ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
Станок оснащен лазерным источником компании RAYCUS (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Станок оснащён лазерной головкой Raytools (Швейцария), с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.УДАЛЕНИЕ ОТХОДОВ РЕЗКИ
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ
Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.Характеристики
- Модель
- 1530 F (1500W)
- Тип лазера
- Оптоволоконный лазер
- Режущая голова
- RAYTOOLS (Автофокус)
- Производитель лазера
- Raycus
- Мощность лазера, Вт
- 1500
- Срок работы лазера, ч
- 100 000
- Вид охлаждения
- Чиллер HAN LI / S&A
- Передача по оси Z
- Шарико-винтовая пара
- Редуктор
- MOTOREDUCER / NIDEC-SHIMPO (Япония)
- Датчик высоты
- Автоматический
- Система управления
- RAYTOOLS AX3000
- Поддерживаемые форматы файлов
- CAD, CorelDRAW, plt, AI, dxf
- Смазка
- Максимальная скорость резки, м/мин
- 30
- Ускорение
- до 0.8 G
- Точность позиционирования, мм
- ± 0.03
- Точность повторного позиционирования, мм
- ± 0.02
- Минимальная ширина резки, мм
- 0.12
- Гарантия на лазерный источник
- 2 года
- Длина, мм
- 4400
- Ширина, мм
- 2250
- Высота, мм
- 1700
- Вес, кг
- 1800
- Передача по осям X, Y
- Максимальная скорость холостого хода, м/мин
- 85
- Напряжение, В
- 380
- Двигатель по оси Z, кВт
- Гарантия на станок
- 2 года
- Рабочая зона (X x Y), мм
- 1530 × 3050
- Длина волны лазера, нм
- 1070
- Пневматические элементы
- SMC (Япония)
- Элетрокомпоненты
- OMRON (Япония) / SCHNEIDER (Франция)
- Направляющие по осям X, Y, Z, мм
- Двигатель по осям X, Y, кВт
