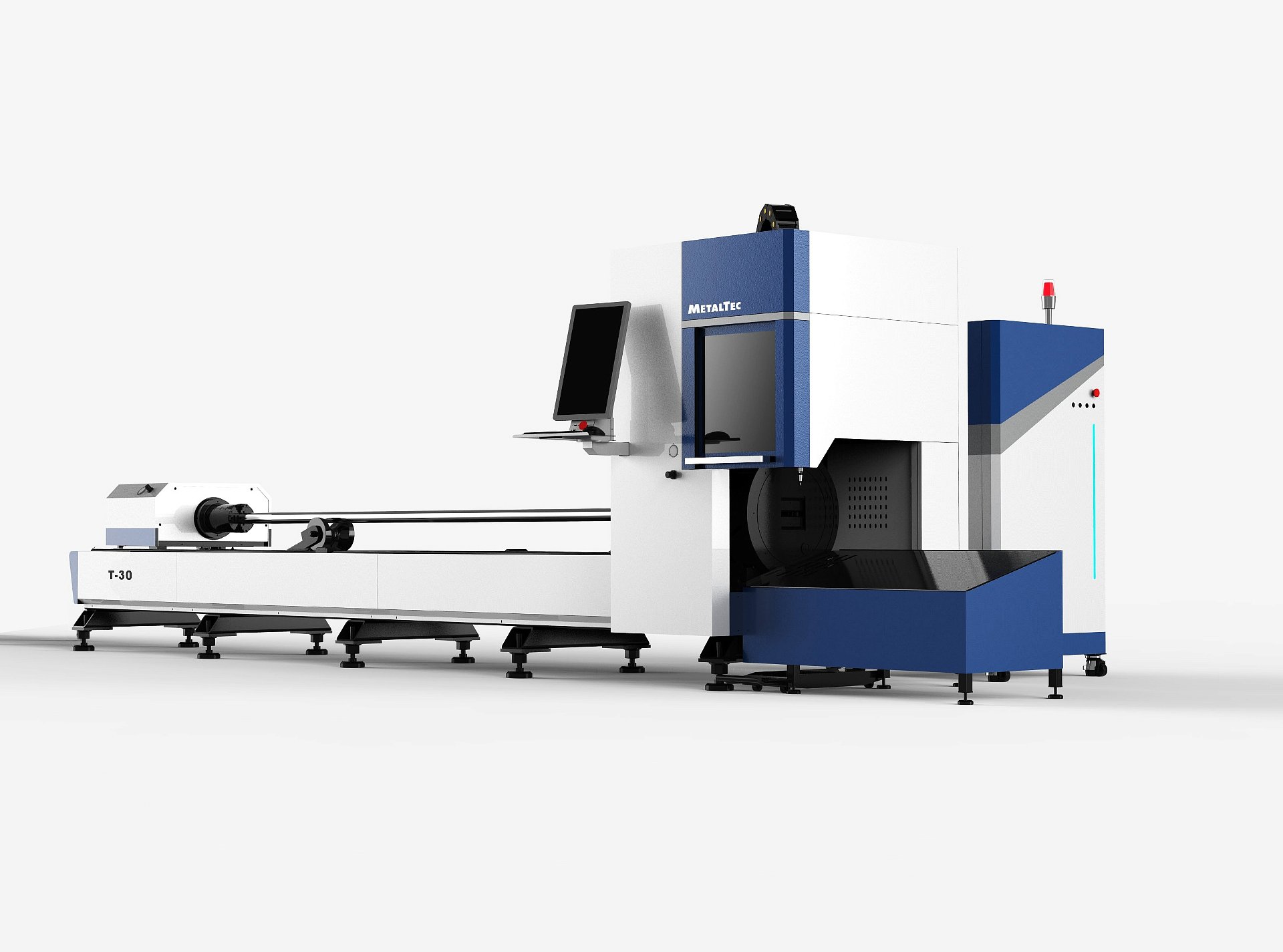

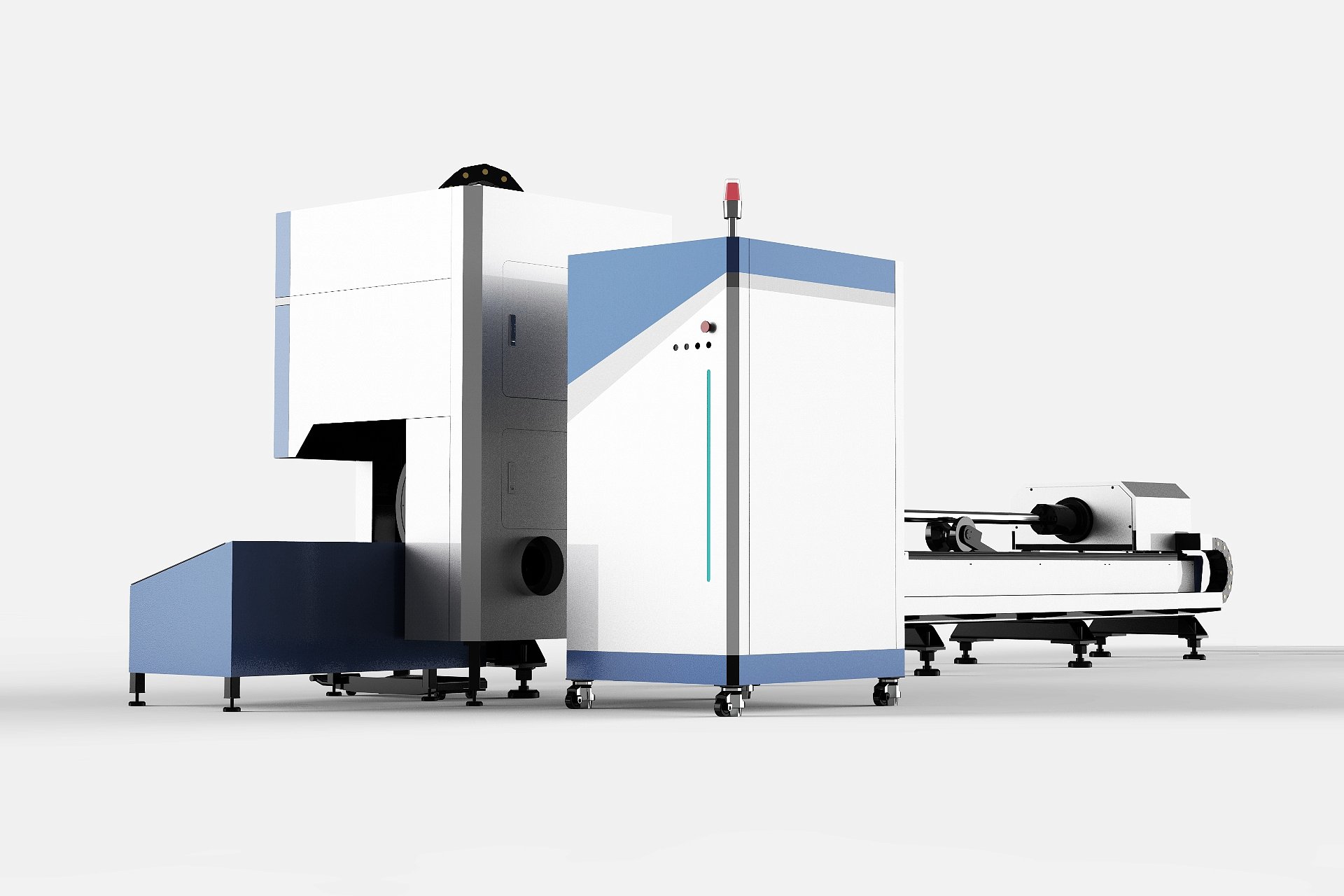

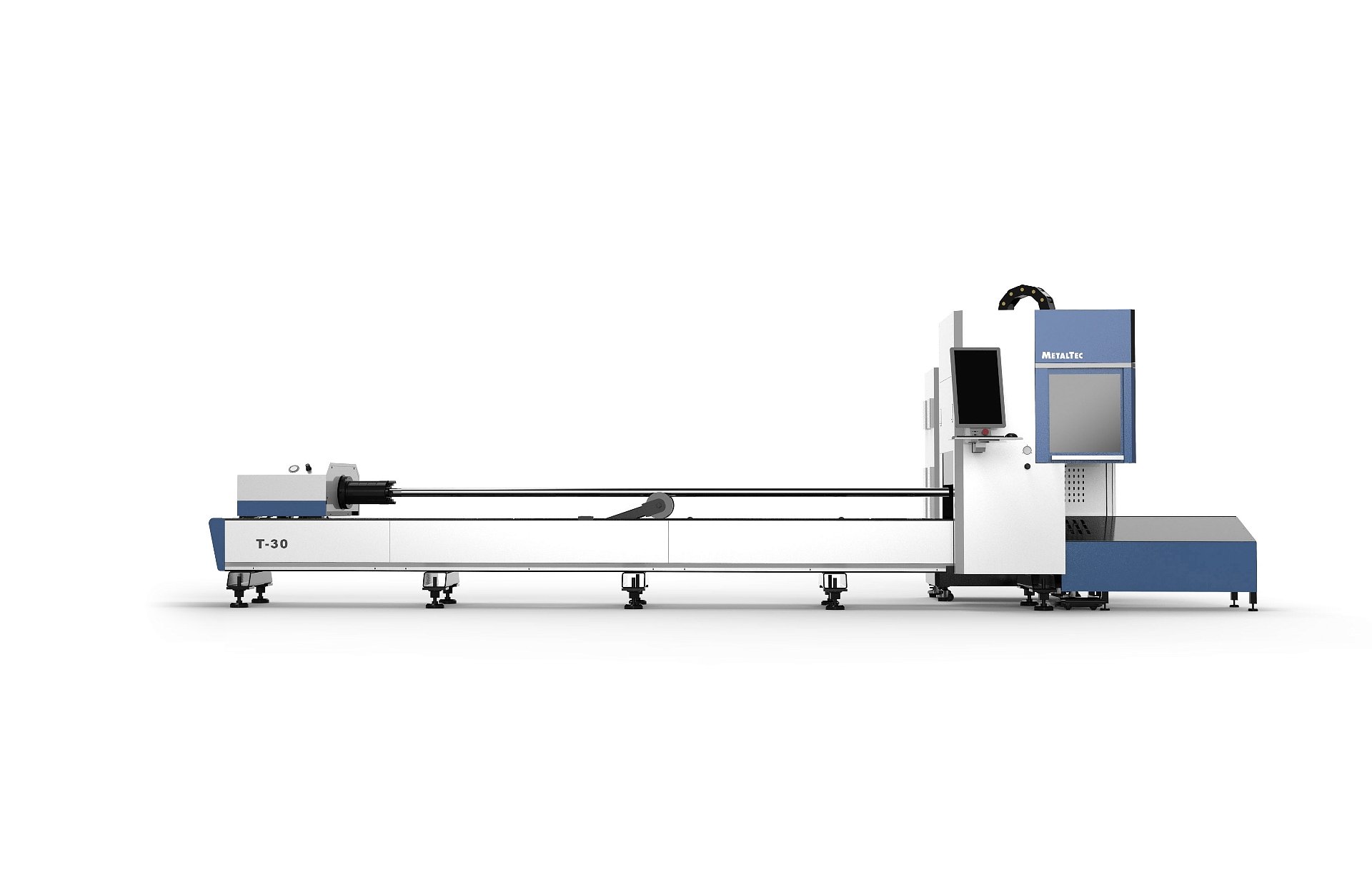

METALTEC T-30 (MAXPHOTONICS 1500W) оптоволоконный лазерный станок для металлических труб
MetalTec
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
ПНЕВМАТИЧЕСКИЙ ЗАХВАТ
ПНЕВМАТИЧЕСКИЙ ЗАХВАТ
Высокая несущая способность
Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ
Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
Обеспечивает стабильный зажим различных труб и профилей.
- Высокая жесткость зажима
- Противоскользящий захват предотвращает срыв трубы.
- Легкая настройка
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO
Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO:- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов
Не требуют обслуживания в процессе эксплуатации
ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS
ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS
Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)
Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Экран из закаленного стекла высокой четкости.Характеристики
- Модель
- T-30
- Длина труб (максимальная), мм
- 3000
- Наружный диаметр трубы (мин-макс), мм
- 20 - 160
- Вид охлаждения
- Чиллер HAN LI / S&A (Китай)
- Направляющие по осям
- Передача по осям
- Шестерня – рейка
- Передача по оси Z
- Редуктор
- SHIMPO-NIDEC (Япония)
- Пневматические элементы
- SMC/AirTac(Япония)
- Электрокомпоненты
- SCHNEIDER (Франция)
- Датчик высоты
- Автоматический
- Система управления
- Tubes T-Lite + Tube PRO (FSCUT3000)
- Смазка
- Ускорение
- до 0.8 G
- Точность позиционирования, мм
- ± 0.03
- Точность повторного позиционирования, мм
- ± 0.02
- Напряжение, В
- 380
- Гарантия на станок (механическую часть)
- 2 года
- Тип лазера
- Оптоволоконный лазер
- Режущая голова
- Raytools BM 110 (Швейцария)
- Настройка фокусного расстояния
- Автофокус
- Производитель источника
- MAXPHOTONICS
- Мощность лазера, Вт
- 1500
- Длина волны лазера, нм
- 1070
- Срок работы лазера, ч
- до 100 000
- Гарантия на лазерный источник
- 2 года
- Сервовигатели по осям W1, кВт
- Серводвигатель по оси W2, кВт
- Сервовигатели по осям Y2, кВт
- Серводвигатель по оси X, кВт
- Серводвигатель по оси Z, кВт
- Максимальная скорость резки, м/мин
- до 20
- Максимальная скорость холостого хода, м/мин
- до 80
- Минимальная ширина резки, мм
- 0.12
- Длина, мм
- 6200
- Ширина, мм
- 2400
- Высота, мм
- 2400
- Вес, кг
- 2000
