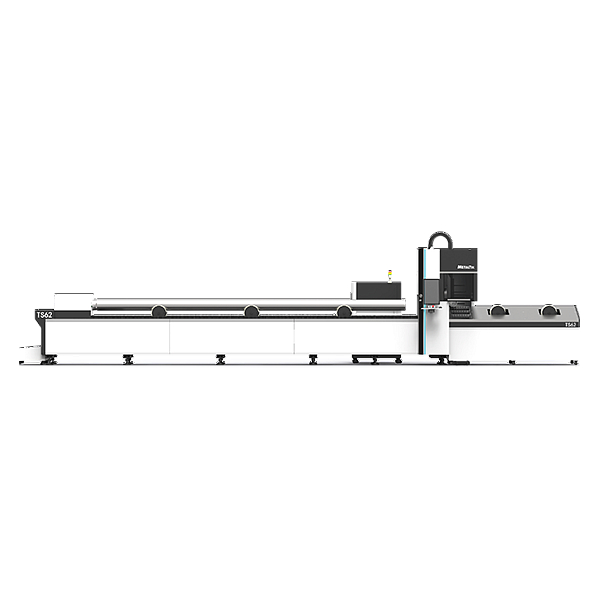

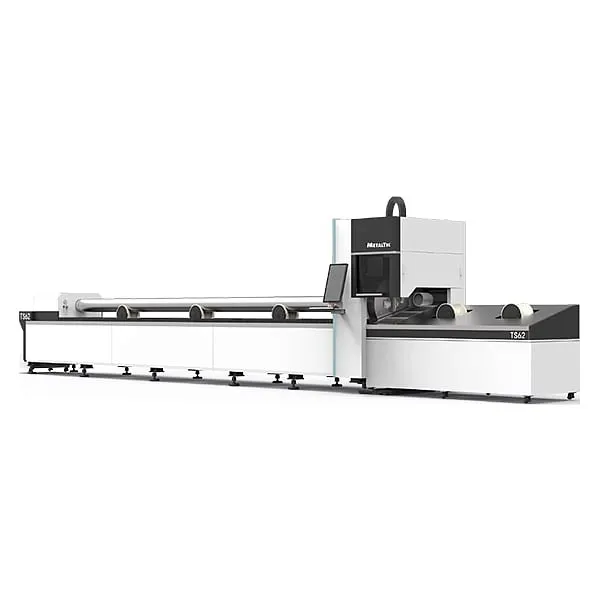

MetalTec TS62 оптоволоконный лазерный станок для металлических труб и профилей
MetalTec
Цена по запросу / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
| Параметры заготовки | Ø20 - 220 мм, длина до 6000 мм |
| Мощность источника | 1000 - 8000 Вт |
| Назначение | Обработка труб, профилей различной геометрии |
| Вес | 3900 кг |
ЦЕЛЬНОСВАРНАЯ СТАНИНА
ЦЕЛЬНОСВАРНАЯ СТАНИНА
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)
Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН
Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт
Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)
Преимущества планетарного редуктора SHIMPO:- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов;
- Не требуют обслуживания в процессе эксплуатации
СТОЙКА УПРАВЛЕНИЯ
СТОЙКА УПРАВЛЕНИЯ
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000
ЧИЛЛЕР HANLI H-1000
Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА
АСПИРАЦИОННАЯ УСТАНОВКА
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.Характеристики
- Модель
- TS62
- Тип лазера
- Оптоволоконный лазер
- Режущая голова
- Raytools (Автофокусировка)
- Производитель лазера
- Raycus
- Мощность лазера, Вт
- 1000 - 4000
- Длина волны лазера, нм
- 1070 (+/- 10)
- Срок работы лазера, ч
- 100 000
- Вид охлаждения
- Чиллер HAN LI
- Направляющие по осям X, Y, Z
- Передача по оси Z
- Двигатель по оси Y
- Двигатель по оси Z
- Редуктор
- NIDEC - SHIMPO (Япония)
- Элетрокомпоненты
- SCHNEIDER (Германия)
- Датчик высоты
- Автоматический
- Система управления
- Cypcut
- Поддерживаемые форматы файлов
- CAD, CorelDRAW, plt, AI, dxf
- Смазка
- Максимальная скорость резки, м/мин
- 30
- Ускорение
- до 0.8 G
- Точность позиционирования, мм
- ± 0.03
- Точность повторного позиционирования, мм
- ± 0.02
- Минимальная ширина резки, мм
- 0.12
- Частота тока, Гц
- 50
- Гарантия на лазерный источник
- 2 года
- Длина, мм
- 10 776
- Ширина, мм
- 2247
- Высота, мм
- 2353
- Вес, кг
- 3000
- Максимальная скорость холостого хода, м/мин
- 80
- Напряжение, В
- 380
- Длина труб (максимальная), мм
- 6000
- Наружный диаметр трубы (мин-макс), мм
- 20 - 220
- Ход по Х, мм
- 250
- Ход по Y, мм
- 650
- Ход по Z, мм
- 300
- Передача по осям X, Y
- Двигатель по оси Х
- Двигатель по оси W1
- Двигатель по оси W2
- Пневматические элементы (пневмовалы для подачи листа)
- SMC (Япония)
- Гарантия на станок (механическую часть)
- 1 год
