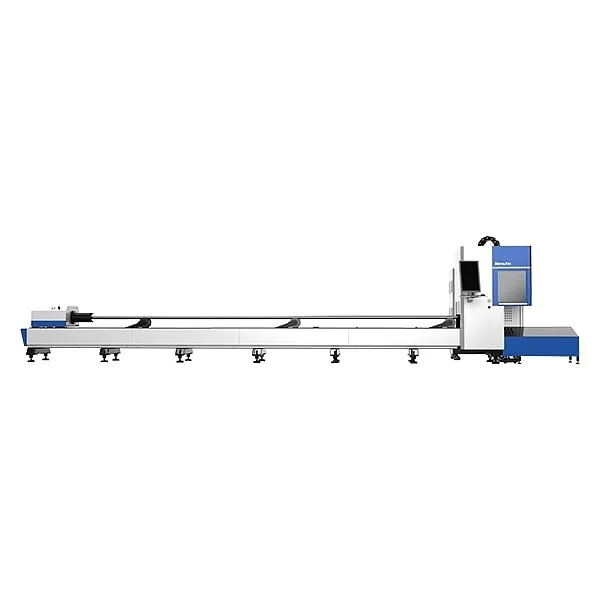

MetalTec T-6016 (2000W) оптоволоконный лазерный станок для металлических труб
Артикул: MT T6016 2000
Сравнить
Артикул: MT T6016 2000
Сравнить
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияОПИСАНИЕ
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ
НАЗНАЧЕНИЕ:
Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Нержавеющая сталь | 1 | 28 | N2 | 14 | 1.5S | 0,5 |
| 2 | 10 | 14 | 1.5S | 0,5 | ||
| 3 | 5 | 16 | 2.0S | 0,5 | ||
| 4 | 3 | 16 | 2.5S | 0,5 | ||
| 5 | 2 | 18 | 3.0S | 0,5 | ||
| 6 | 1,5 | 18 | 3.0S | 0,5 | ||
| 8 | 0,6 | 20 | 3.0S | 0,5 | ||
| Углеродистая сталь | 1 | 25 | N2 | 14 | 1.5S | 0,5 |
| 2 | 6 | O2 | 0,7 | 1.0D | 1 | |
| 3 | 4,2 | 0,6 | 1.0D | 1 | ||
| 4 | 3 | 0,6 | 1.0D | 1 | ||
| 5 | 2,2 | 0,6 | 1.2D | 1 | ||
| 6 | 1,8 | 0,6 | 1.2D | 1 | ||
| 8 | 1,3 | 0,5 | 2.0D | 1 | ||
| 10 | 1,1 | 0,5 | 2.0D | 1 | ||
| 12 | 0,9 | 0,6 | 2.5D | 1 | ||
| 14 | 0,8 | 0,6 | 3.0D | 1 | ||
| 16 | 0,7 | 0,6 | 3.5D | 1 | ||
| 18 | 0,5 | 0,6 | 4.0D | 1 | ||
| 20 | 0,4 | 0,6 | 4.0D | 1 | ||
| Алюминий | 1 | 20 | N2 | 12 | 1.5S | 0,5 |
| 2 | 10 | 14 | 1.5S | 0,5 | ||
| 3 | 4 | 16 | 2.0S | 0,5 | ||
| 4 | 1,5 | 16 | 2.5S | 0,5 | ||
| 5 | 0,9 | 18 | 3.0S | 0,5 | ||
| 6 | 0,6 | 18 | 3.0S | 0,5 | ||
| Медь / Латунь | 1 | 18 | N2 | 14 | 1.5S | 0,5 |
| 2 | 8 | 16 | 2.0S | 0,5 | ||
| 3 | 3 | 16 | 2.5S | 0,5 | ||
| 4 | 1,3 | 16 | 3.0S | 0,5 | ||
| 5 | 0,8 | 18 | 3.0S | 0,5 | ||
| 6 | 0,4 | 20 | 3.5S | 0,5 |
| Модель, | T-6016 |
| Тип лазера, | Оптоволоконный лазер |
| Срок работы лазера, ч | До 100 000 |
| Вид охлаждения, | Чиллер HAN LI / S&A / HK (Китай) |
| Передача по оси Z, | Шарико-винтовая пара TBI |
| Редуктор, | SHIMPO-NIDEC (Япония) |
| Пневматические элементы, | SMC/AirTac (Япония) |
| Датчик высоты, | Автоматический |
| Система управления, | TubesT-Lite |
| Максимальная скорость резки, м/мин | До 30 |
| Ускорение, | до 1,2 G |
| Точность позиционирования, мм | ± 0,03 |
| Точность повторного позиционирования, мм | ± 0,02 |
| Минимальная ширина резки, мм | 0,12 |
| Гарантия на лазерный источник, | 2 года |
| Длина, мм | 8500 |
| Ширина, мм | 2100 |
| Высота, мм | 2500 |
| Вес, кг | 3000 |
| Максимальная скорость холостого хода, м/мин | До 100 |
| Напряжение, В | 380 |
| Длина труб, мм | 6000 |
| Диаметр труб, мм | 20 - 160 |
| Режущая головка (Швейцария), | RAYTOOLS / METALTEC CH3000 |
| Настройка фокусного расстояния, | Автофокус |
| Направляющие по осям, | |
| Передача по осям, | Шестерня - рейка |
| Электрокомпоненты, | SCHNEIDER (Франция) |
| Гарантия на станок, | 2 года |
| Производитель источника, | MAXPHOTONICS |
| Мощность источника, Вт | 2000 |
| Серводвигатели по осям W1, кВт | FUJI 2 кВт (Япония) |
| Серводвигатель по оси W2, кВт | FUJI 1,5 кВт (Япония) |
| Серводвигатели по осям Y2, кВт | FUJI 2 кВт (Япония) |
| Серводвигатель по оси X, кВт | FUJI 1 кВт (Япония) |
| Серводвигатель по оси Z, кВт | FUJI 0,4 кВт (Япония) |
| Длина волны лазер, нм | 1070 |
