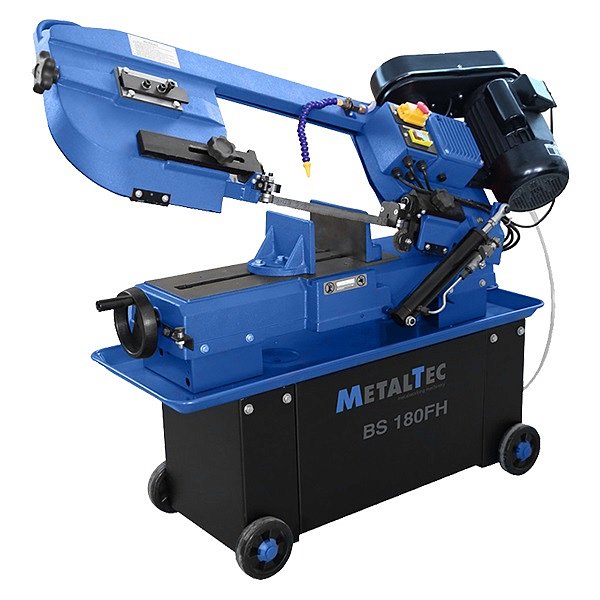

Name: MetalTec BS 180 FH (220 V) ручной ленточнопильный станок для резки металла
Brand: MetalTec
SKU: MT BS 180 FH 220

Описание

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 180 FH (220 V) предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60)°позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Ручной с гидроразгрузкой	Тип станка
Ø 180 / 300 x 180 мм	Сечение обрабатываемой детали
0 - 45°	Угол пиления
20 x 0,9 x 2360 мм	Размер ленточного полотна
0,9 кВт	Установленная мощность
175 кг	Вес

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

НАДЕЖНЫЕ ПОВОРОТНЫЕ ТИСКИ

НАДЕЖНЫЕ ПОВОРОТНЫЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности и рифленых губок. Угол резки выставляется оператором в диапазоне от 0 (90) - 45°.
В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.

СИСТЕМА ГИДРОРАЗГРУЗКИ

СИСТЕМА ГИДРОРАЗГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

СИСТЕМА ПОДАЧИ СОЖ

СИСТЕМА ПОДАЧИ СОЖ

Станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что дает дополнительную износостойкость полотну и защиту от коррозии комплектующих.
Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка.

РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА

РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА

Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.
